Teclyn codi craen eot

Mae teclyn codi craen EOT (Teithio Uwchben Trydan) yn ddyfais codi hanfodol a ddyluniwyd ar gyfer cymwysiadau diwydiannol. Fe'i defnyddir i godi, gostwng a symud llwythi trwm yn ddiogel ac yn effeithlon mewn amrywiol ddiwydiannau megis gweithgynhyrchu, adeiladu, logisteg ac adeiladu llongau. Wedi'i osod ar system craen uwchben, mae'r teclyn codi yn chwarae rhan hanfodol wrth drin deunyddiau, optimeiddio llif gwaith, a chynyddu cynhyrchiant.

Mae teclynnau codi craen EOT yn adnabyddus am eu gwydnwch uchel, gweithrediad llyfn, a nodweddion diogelwch uwch. Gyda modelau amrywiol ar gael, gan gynnwys teclynnau codi rhaff gwifren, teclynnau codi cadwyn, teclynnau codi gwrth-ffrwydrad, a theclynnau teclyn pen isel, maent yn darparu ar gyfer ystod eang o ofynion codi.
Mae gan yr offer nodweddion effeithlonrwydd uchel, diogelwch a gwydnwch, a gall fodloni gofynion gwahanol amgylcheddau a llwythi gwaith. Mae ei system reoli uwch, gallu cryf yn dwyn llwyth a modd gweithredu deallus yn ei gwneud yn offer trin deunydd anhepgor mewn cynhyrchu diwydiannol modern.

Peiriant cydrannau craidd, modur, gêr

Man tarddiad Henan, China

Gwarant 2 flynedd

Pwysau (kg) 1550 kg

Capasiti codi 16 tunnell

Mecanwaith Codi Teclyn codi math Ewrop

Cyflymder Codi 0. 8\/5m\/min

Foltedd diwydiannol 380v50Hz3p neu ofynion cwsmeriaid

Dull rheoli tlws crog+o bell (wedi'i addasu)

Dyletswydd Gwaith A5

Tymheredd gweithio -25 ~ +40 gradd

Ffatri Cais\/Logisteg Warws\/Iard Cludo Nwyddau

Gofynion Cwsmeriaid Lliw

Trawst 1.main

1) Mae prif drawst teclyn codi craen EOT (Teithio Uwchben Trydan) yn gydran strwythurol hanfodol sy'n cefnogi'r teclyn codi ac yn galluogi trin deunydd yn ddiogel ac yn effeithlon. Mae'n ffurfio asgwrn cefn y system craen, gan sicrhau sefydlogrwydd, capasiti dwyn llwyth, a symudiad llyfn y teclyn codi ar hyd y rhychwant.

2) Wedi'i gynllunio ar gyfer cryfder uchel, gwydnwch a manwl gywirdeb, mae'r prif drawst yn chwarae rhan hanfodol mewn cymwysiadau codi diwydiannol, gan gynnwys gweithgynhyrchu, melinau dur, iardiau llongau, warysau a safleoedd adeiladu. Mae'r math o brif drawst a ddefnyddir yn dibynnu ar gyfluniad y craen, gan gynnwys dyluniadau un-girder, girder dwbl, a math blwch.

3) Mae prif drawst teclyn codi craen EOT yn elfen sylfaenol sy'n sicrhau cywirdeb strwythurol, effeithlonrwydd gweithredol, a diogelwch codi. Gydag opsiynau y gellir eu haddasu, deunyddiau cryfder uchel, a pheirianneg manwl, mae ein prif drawstiau wedi'u cynllunio i ddiwallu anghenion heriol amrywiol ddiwydiannau.

System 2. Codi

1) System godi teclyn codi craen EOT (Teithio Uwchben Trydan) yw'r mecanwaith craidd sy'n gyfrifol am godi, gostwng a dal llwythi yn ystod gweithrediadau trin deunyddiau. Mae wedi'i beiriannu ar gyfer effeithlonrwydd uchel, manwl gywirdeb a diogelwch, gan sicrhau bod gwrthrychau trwm yn symud yn llyfn mewn cymwysiadau diwydiannol fel gweithgynhyrchu, adeiladu llongau, warysau, adeiladu a phlanhigion dur.

2) Mae'r system godi yn cynnwys sawl cydran allweddol, gan gynnwys y modur trydan, rhaff wifren neu gadwyn, drwm, blwch gêr, breciau, a bachyn codi, pob un yn gweithio gyda'i gilydd i ddarparu gweithrediad codi dibynadwy a rheoledig.
3) Mae system godi teclyn codi craen EOT yn rhan hanfodol sy'n pennu effeithlonrwydd, diogelwch a dibynadwyedd gweithrediadau codi diwydiannol. Gyda thechnoleg modur uwch, deunyddiau cryfder uchel, a nodweddion diogelwch deallus, mae ein systemau codi yn darparu perfformiad eithriadol mewn amgylcheddau gwaith heriol.

3.endcherbydau

1) Cerbyd diwedd EOT (Teithio Uwchben Trydan) Mae teclyn codi craen yn gydran strwythurol a mecanyddol hanfodol sy'n cefnogi'r prif drawst ac yn galluogi'r craen i symud ar hyd y rheiliau rhedfa. Mae'n chwarae rhan allweddol wrth sicrhau teithio llyfn, sefydlog ac effeithlon o'r craen ar draws yr ardal waith.

2) Wedi'i gynllunio ar gyfer gwydnwch, manwl gywirdeb a chynhwysedd dwyn llwyth, mae'r cerbyd diwedd yn cynnwys strwythurau dur cryfder uchel, moduron gyrru, olwynion a byfferau. Mae ar gael mewn amrywiol gyfluniadau, gan gynnwys dyluniadau sengl, girder dwbl, a dyluniadau wedi'u haddasu, i fodloni gwahanol gymwysiadau diwydiannol.
3) Mae'r cerbyd diwedd yn rhan hanfodol o declyn codi craen EOT, gan ddarparu symudiad llyfn, sefydlogrwydd llwyth, a pherfformiad dibynadwy. Gyda deunyddiau cryfder uchel, peirianneg manwl gywirdeb, a nodweddion diogelwch uwch, mae ein cerbydau terfynol yn cael eu hadeiladu ar gyfer cymwysiadau diwydiannol ar ddyletswydd trwm.

Mecanwaith teithio 4.crane

1) Mae'r mecanwaith teithio craen yn system hanfodol mewn teclyn codi craen EOT (Teithio Uwchben Trydan), sy'n gyfrifol am symudiad llorweddol y craen ar hyd y trawstiau rhedfa. Mae'r mecanwaith hwn yn galluogi'r craen i gludo llwythi trwm yn effeithlon ac yn ddiogel ar draws ardal waith ddynodedig, megis ffatrïoedd, warysau, planhigion dur, iardiau llongau, a safleoedd adeiladu.

2) Wedi'i gynllunio ar gyfer gweithrediad llyfn, rheoli manwl gywirdeb, a gwydnwch uchel, mae'r mecanwaith teithio yn cynnwys moduron gyrru, gostyngwyr gêr, olwynion a dyfeisiau diogelwch, gan sicrhau mudiant sefydlog a rheoledig ar hyd y cledrau.
3) Mae'r mecanwaith teithio craen mewn teclyn codi craen EOT yn system hanfodol sy'n sicrhau bod llwythi trwm yn symud yn fanwl gywir, yn ddiogel ac yn effeithlon. Gyda thechnoleg modur uwch, deunyddiau cryfder uchel, a nodweddion diogelwch deallus, mae ein mecanweithiau teithio wedi'u hadeiladu ar gyfer cymwysiadau diwydiannol perfformiad uchel.

Mecanwaith Teithio 5.trolley

1) Mecanwaith teithio troli EOT (Teithio Uwchben Trydan) Mae teclyn codi craen yn gyfrifol am symudiad llorweddol y teclyn codi ar hyd prif bont girder. Mae'r system hon yn sicrhau trin llwyth llyfn, manwl gywir ac effeithlon, gan alluogi'r teclyn codi i osod deunyddiau trwm yn gywir yn ardal waith y craen.

2) Wedi'i ddylunio gyda chydrannau o ansawdd uchel fel moduron gyrru, gostyngwyr gêr, olwynion, breciau a dyfeisiau diogelwch, mae'r mecanwaith teithio troli yn gwella perfformiad, diogelwch a hirhoedledd y system craen. Fe'i defnyddir yn helaeth mewn gweithgynhyrchu, warysau, planhigion dur, iardiau llongau a safleoedd adeiladu.
3) Mae'r mecanwaith teithio troli yn rhan hanfodol o declyn codi craen EOT, gan ddarparu symudiad llyfn, manwl gywir a dibynadwy ar gyfer trin deunydd yn effeithlon. Gyda deunyddiau cryfder uchel, technoleg modur uwch, a nodweddion diogelwch deallus, mae ein mecanweithiau teithio troli wedi'u cynllunio ar gyfer cymwysiadau diwydiannol perfformiad uchel.

Olwyn 6.crane

Cydrannau allweddol o gynulliad olwyn craen
1) Corff olwyn
Wedi'i wneud o ddur caledu, wedi'i drin â gwres ar gyfer cryfder uchel a gwydnwch.
Wedi'i ddylunio gyda pheiriannu manwl ar gyfer rholio llyfn a lleiafswm ffrithiant.
2) Bearings ac echel
Yn defnyddio Bearings hunan-iro neu wedi'u selio i leihau cynnal a chadw.
Yn sicrhau cylchdroi llyfn a dosbarthu llwyth.
3) siafft olwyn \/ mownt echel
Yn cysylltu'r olwyn â'r cerbyd diwedd neu'r ffrâm troli.
Wedi'i gynllunio ar gyfer gosod a chynnal a chadw hawdd.
4) Triniaeth Gwres a Gorchudd Arwyneb
Sefydlu yn caledu am wydnwch ychwanegol a gwrthsefyll gwisgo.
Haenau dewisol sy'n gwrthsefyll cyrydiad ar gyfer amgylcheddau llaith neu gemegol-drwm.

7.crane bachyn

Cymwysiadau bachau craen
1) Gweithgynhyrchu a Chynulliad - Peiriannau Lifftiau, Deunyddiau Crai, a Chydrannau mewn Cynhyrchu Diwydiannol.
2) Prosesu Dur a Metel - Fe'i defnyddir ar gyfer codi coiliau dur, platiau, biledau ac eitemau metel trwm eraill.
3) Gweithrediadau Adeiladu Llongau a Phorthladd - Yn trin cydrannau llongau trwm a chargo mawr.
4) Warws a Logisteg - Hanfodol ar gyfer Symud Rhestr, Pecynnau ac Offer.
5) Adeiladu a Seilwaith-Yn codi deunyddiau adeiladu a pheiriannau trwm ar y safle.

8.motor

Nodweddion Eot Crane Hoist Motors
1) Allbwn pŵer uchel - wedi'i gynllunio i gynhyrchu pŵer sylweddol i drin llwythi trwm a gofynion trorym uchel.
2) Gwydnwch - wedi'i adeiladu i ddioddef gweithrediad parhaus mewn amgylcheddau heriol ag amodau eithafol fel dirgryniad, tymereddau uchel, ac amlygiad i lwch.
3) Defnydd ynni effeithlon-Mae nodweddion fel gyriannau amledd amrywiol (VFD) a dirwyniadau effeithlonrwydd uchel yn lleihau costau ynni.
4) Gweithrediad llyfn - yn darparu cyflymiad a arafiad llyfn, gan leihau traul mecanyddol ar y system craen.
5) Dibynadwyedd a Diogelwch - Yn meddu ar amddiffyniad gorlwytho, amddiffyn thermol a systemau brecio i wella diogelwch ac atal methiant.

.

System larwm a switsh terfyn 9.sound and Light

1) System larwm sain a golau
Pwrpasol
Mae'r system larwm sain a golau wedi'i chynllunio i ddarparu rhybuddion clir ar unwaith o amrywiol weithgareddau craen, amodau annormal, neu beryglon posibl. Mae'r larymau hyn fel arfer yn cael eu actifadu gan gamau gweithredu craen penodol neu amodau statws, megis:
Gorlwytho neu wyrdroi
Ystod diwedd teithio ar gyfer y craen neu'r teclyn codi
Actifadu stop brys
Rhybuddion cynnal a chadw neu ddiffygion
Mae'r system hon yn helpu i rybuddio'r gweithredwr a'r personél cyfagos am y statws craen cyfredol, gan atal damweiniau a sicrhau diogelwch gweithredol.
2) Newid Terfyn
Pwrpasol
Mae'r switsh terfyn yn ddyfais ddiogelwch sydd wedi'i gosod ar y craen neu'r teclyn codi i gyfyngu ar symudiad y craen o fewn rhai terfynau diogel. Mae'n atal gor-deithio, a allai arwain at ddifrod mecanyddol neu ddamweiniau.
Defnyddir switshis terfyn i fonitro lleoliad mecanweithiau teithio'r craen (teclyn codi, teclyn codi, troli a phont) ac fe'u gweithredir pan fydd y craen yn cyrraedd diwedd ei ystod teithio neu'n fwy na phwynt penodol. Pan gaiff ei sbarduno, bydd y switsh terfyn yn torri pŵer i'r modur, gan roi'r gorau i symud ymhellach.

10. Dyfeisiau Diogelwch

1) Dyfais amddiffyn gorlwytho
Pwrpas: Yn amddiffyn y teclyn codi craen rhag codi llwythi y tu hwnt i'w gapasiti sydd â sgôr, gan atal difrod i'r modur, strwythur a chydrannau eraill.
2) botwm stopio brys
Pwrpas: Yn caniatáu i'r gweithredwr atal pob symudiad craen ar unwaith rhag ofn y bydd argyfwng.
3) Cyfyngu switshis
Pwrpas: Yn atal y craen rhag teithio y tu hwnt i derfynau gweithredol diogel.
4) cyfyngwr eiliad llwyth craen
Pwrpas: Yn monitro eiliad llwyth y craen ac yn sicrhau nad yw'n fwy na therfynau diogel.
5) System brêc teclyn codi
Pwrpas: Mae'n darparu stopio rheoledig ac yn dal y llwyth yn ddiogel yn ei le pan fydd y craen yn segur.
6) Clicied Diogelwch Hook Crane
Pwrpas: Yn sicrhau bod y bachyn yn parhau i fod ynghlwm yn ddiogel â'r llwyth yn ystod gweithrediadau codi.

Modd 11.Control

1) Rheoli tlws crog (rheolaeth â gwifrau)
Disgrifiad: Y system rheoli tlws crog yw'r dull mwyaf traddodiadol a ddefnyddir yn helaeth ar gyfer rheoli craen EOT. Mae'n cynnwys anghysbell â llaw â gwifrau sy'n caniatáu i'r gweithredwr reoli symudiadau'r craen.
2) Rheoli o Bell Radio (Rheoli Di -wifr)
Disgrifiad: Mae'r system rheoli o bell radio yn caniatáu i weithredwyr reoli'r craen o bell gan ddefnyddio trosglwyddydd diwifr, gan gynnig mwy o ryddid i symud a hyblygrwydd.
3) Rheoli Caban (Caban Gweithredwr)
Disgrifiad: Yn y modd rheoli caban, mae'r gweithredwr craen yn defnyddio rheolyddion â llaw sydd wedi'u lleoli o fewn caban craen sydd fel rheol wedi'i osod ar bont y craen. Defnyddir y system hon yn fwyaf cyffredin mewn craeniau EOT mwy neu gymwysiadau y mae angen manwl gywirdeb uchel.
4) Rheoli o Bell gyda Chamera (Rheolaeth Weledol)
Disgrifiad: Mae'r system hon yn cyfuno rheoli o bell radio â thechnoleg camera i ganiatáu i weithredwyr reoli'r craen o bellter diogel wrth arsylwi ar y llwyth a'r amgylchoedd trwy borthiant fideo.
5) Rheolaeth Awtomatig (Rheolwr Rhesymeg Rhaglenadwy - PLC)
Disgrifiad: Mewn rhai achosion, gall craeniau EOT gynnwys systemau rheoli awtomatig sy'n caniatáu ar gyfer symudiadau craen wedi'u rhaglennu ymlaen llaw neu awtomataidd yn seiliedig ar baramedrau neu ofynion penodol. Mae'r modd hwn yn ddelfrydol ar gyfer tasgau ailadroddus neu lle mae angen cyn lleied o ymyrraeth ddynol.

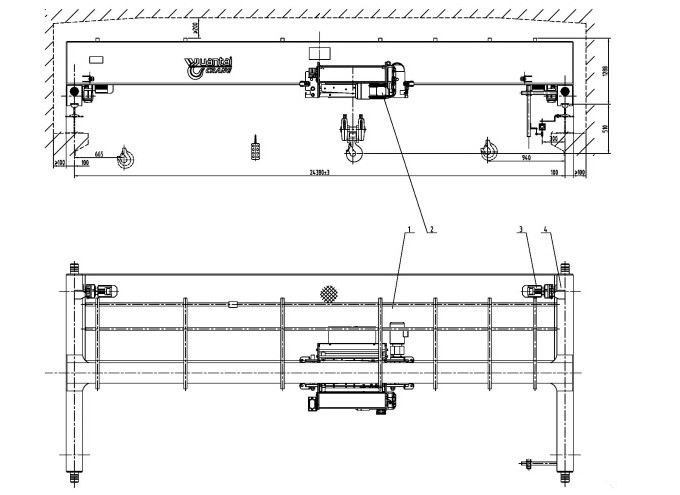

12.Sketch

Prif Dechnegol

Capasiti codi 1.high
Mwy o effeithlonrwydd: Yn caniatáu ar gyfer symud llwythi mawr a fyddai fel arall yn gofyn am ymdrechion llaw lluosog neu graeniau llai.
Amlochredd: yn gallu trin gwahanol fathau o ddeunyddiau, gan gynnwys offer, peiriannau, deunyddiau crai, a chynhyrchion gorffenedig.
Effeithlonrwydd 2.Space
Yn defnyddio gofod fertigol: yn ddelfrydol ar gyfer warysau neu weithfeydd gweithgynhyrchu sydd â gofod daear cyfyngedig.
Optimeiddio Gweithle: Yn rhyddhau lle ar lawr gwlad ar gyfer gweithrediadau eraill, gan wella llif gwaith a chynhwysedd storio.
Rheolaeth 3.Precision
Llai o risg o ddifrod: Yn cynnig rheolaeth esmwythach, gan leihau'r risg o niweidio deunyddiau sensitif.
Gwell Diogelwch: Mae manwl gywirdeb wrth leoli llwyth yn lleihau'r siawns o ddamweiniau neu wallau yn y broses godi.
4. Mwy o gynhyrchiant
Gweithrediadau Cyflym: Mae craeniau EOT yn cyflawni tasgau yn gynt o lawer na llafur â llaw neu fathau eraill o offer codi, gan wella cynhyrchiant cyffredinol.
Potensial awtomeiddio: Gydag integreiddio systemau rheoli awtomataidd, gall craeniau redeg heb lawer o fewnbwn gweithredwr, lleihau amser segur a gwneud y mwyaf o allbwn.
5.Flexibility ar waith
Dyluniad Customizable: Gellir teilwra'r craen i ffitio anghenion gweithredol penodol, megis uchder codi amrywiol, cyflymderau a dulliau rheoli (rheolaeth tlws crog, radio o bell, neu systemau awtomataidd).
Addasadwy i wahanol gymwysiadau: Yn addas ar gyfer ystod eang o dasgau, o godi eitemau bach i symud offer diwydiannol mawr.

1. Diwydiant gweithgynhyrchu
Llinellau Cynulliad: Fe'i defnyddir ar gyfer trosglwyddo rhannau trwm wrth ymgynnull peiriannau neu offer mawr.
Cynnal a Chadw Peiriannau: Defnyddir craeniau EOT i godi a symud peiriannau ar gyfer gwaith cynnal a chadw neu atgyweirio.
Trin Deunydd: Yn hwyluso symud deunyddiau crai fel coiliau dur, platiau metel, a rhannau ffug mewn gweithfeydd gweithgynhyrchu.
2. Diwydiant adeiladu
Codi strwythurol: Symud trawstiau dur mawr, slabiau concrit, a chydrannau strwythurol ar gyfer adeiladu adeiladau.
Storio deunydd: Deunyddiau adeiladu codi i loriau uchel o adeiladau sy'n cael eu hadeiladu.
Symudiad Offer Trwm: Fe'i defnyddir i godi peiriannau adeiladu trwm, offer ac offer o amgylch y safle adeiladu.
Planhigion 3.Power
Gosod a Chynnal a Chadw Tyrbinau: Defnyddir craeniau EOT i osod, ailosod a chynnal tyrbinau a generaduron.
Trin glo a thanwydd: Fe'i defnyddir i godi a chludo tanwydd neu lo i foeleri neu seilos storio.
Cynnal a Chadw Ataliol: Defnyddir teclynnau codi ar gyfer codi ac adleoli offer cynnal a chadw trwm neu rannau mewn gweithfeydd pŵer.
Diwydiannau 4.steel a metel
Castio a ffugio: Defnyddir craeniau i godi cynwysyddion metel tawdd, ingots, neu filiau yn y broses ffugio.
Trin dur: Symud coiliau dur mawr, platiau neu drawstiau yn ystod camau gweithgynhyrchu a gorffen.
Ffabrigo Metel: Codi a gosod cydrannau metel mewn gweithrediadau saernïo neu weldio.
5.wardouses a chanolfannau dosbarthu
Llwytho a dadlwytho: Defnyddir craeniau i lwytho a dadlwytho nwyddau o lorïau, cynwysyddion, neu raciau storio.
Systemau storio: Symud paledi mawr neu flychau i silffoedd uchel mewn warysau aml-lefel.
Rheoli Rhestr: Yn hwyluso trin rhestr swmp, gan gynnwys eitemau rhy fawr neu drwm.
6.Shipyards a phorthladdoedd
Trin cargo: Llwytho a dadlwytho cargo trwm o longau mewn terfynellau porthladdoedd.
Cynnal a Chadw Llongau: Rhannau codi neu offer ar gyfer adeiladu llongau ac atgyweirio.
Symud Cynhwysydd: Symud cynwysyddion cludo a deunyddiau swmp mewn dociau.

1.Design a pheirianneg: Cam cyntaf cynhyrchu craeniau yw'r broses ddylunio a pheirianneg. Mae'r manylebau ar gyfer teclyn codi craen EOT yn cael eu pennu yn seiliedig ar ofynion y cleient, megis gallu codi, rhychwant, uchder lifft, amgylchedd gweithredu, a nodweddion diogelwch.
Caffaeliad 2.Material: Unwaith y bydd y dyluniad wedi'i gwblhau, mae'r deunyddiau crai a'r cydrannau angenrheidiol yn cael eu caffael. Mae'r deunyddiau a ddefnyddir yn nodweddiadol yn ddur, dur aloi, a deunyddiau cadarn eraill ar gyfer strwythur y craen, ynghyd â chydrannau arbenigol fel moduron, rhannau trydanol, teclynnau codi a systemau rheoli.
3.Cutting and Machining: Mae'r deunyddiau crai, fel platiau dur a bariau, yn cael eu torri a'u peiriannu i'r dimensiynau gofynnol ar gyfer ffrâm y craen, trawstiau a chydrannau eraill.
4. Cynulliad y prif strwythur craen: Unwaith y bydd y rhannau wedi'u paratoi, y cam nesaf yw cydosod prif strwythur y craen, gan gynnwys y girder (prif drawst), cerbydau diwedd, a chydrannau eraill.
Ffabrigo Mecanwaith 5.hoisting: Mae'r system godi yn rhan hanfodol o'r craen EOT, ac mae ei saernïo yn cynnwys cydosod y modur, blwch gêr, drwm, bachyn a rhaff wifren.
6.Trolley a Chynulliad Cerbydau Diwedd: Mae'r cerbydau troli a diwedd yn rhan annatod o allu'r craen i symud y teclyn codi ar hyd trawst y craen.
7. Integreiddio System Electrical a Rheoli: Mae systemau trydanol a rheolaeth y craen yn hanfodol ar gyfer ei weithrediad. Mae'r cam hwn yn cynnwys gosod paneli rheoli, gwifrau a dyfeisiau diogelwch.
8. Prawf a Sicrwydd Ansawdd: Unwaith y bydd y craen wedi'i ymgynnull, cynhelir profion trylwyr i sicrhau bod yr holl gydrannau'n gweithredu'n iawn ac mae'r craen yn cwrdd â safonau diogelwch a gweithredol.

Golwg Gweithdy:

Mae'r cwmni wedi gosod platfform rheoli offer deallus, ac wedi gosod 310 set (setiau) o drin a weldio robotiaid. Ar ôl cwblhau'r cynllun, bydd mwy na 500 o setiau (setiau), a bydd y gyfradd rhwydweithio offer yn cyrraedd 95%. 32 Mae llinellau weldio wedi'u defnyddio, mae 50 wedi'u bwriadu i'w gosod, ac mae cyfradd awtomeiddio'r llinell gynnyrch gyfan wedi cyrraedd 85%.
