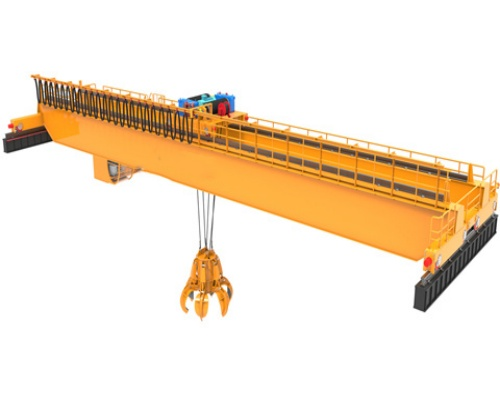

Craen Pont Cydio Trydan

1.Mae craen pont cydio trydan yn fath o graen uwchben sydd wedi'i gynllunio ar gyfer trin a chludo deunyddiau swmp gan ddefnyddio bwced cydio neu atodiad clamshell. Mae'n cyfuno ymarferoldeb craen pont gyda mecanwaith cydio trydan, gan ei wneud yn ddelfrydol ar gyfer amgylcheddau lle mae angen trin deunyddiau rhydd neu swmp yn effeithlon.



2.Overview Defnyddir craen pont cydio trydan mewn diwydiannau megis gweithgynhyrchu dur, adeiladu, mwyngloddio, a chyfleusterau porthladd ar gyfer trin deunyddiau fel glo, mwyn, grawn, a nwyddau swmp eraill yn effeithlon. Mae'r craen yn cynnwys pont sy'n rhychwantu lled yr ardal waith, wedi'i chynnal gan gerbydau pen sy'n caniatáu iddo deithio ar hyd rhedfeydd cyfochrog. Defnyddir y cydiwr trydan, neu fwced cregyn bylchog, i godi, codi a chludo deunyddiau swmp.



3.Conclusion Mae craen pont cydio trydan yn ateb hynod effeithiol ar gyfer trin deunydd swmp mewn amrywiol leoliadau diwydiannol. Gyda'i adeiladwaith cadarn, mecanwaith cydio trydan effeithlon, a system reoli gynhwysfawr, mae'n cynnig gwell cynhyrchiant, diogelwch a hyblygrwydd ar gyfer rheoli llawer iawn o ddeunyddiau. Boed mewn porthladdoedd, gweithfeydd dur, gweithrediadau mwyngloddio, neu safleoedd adeiladu, mae'r craen hwn yn chwarae rhan hanfodol wrth optimeiddio prosesau trin deunyddiau.

Max. Uchder Codi: 30m

Moment Codi â Gradd:/

Max. Llwyth Codi: 50t

Rhychwant: 10.5 ~ 31.5m

Moment Codi â Gradd:/

Mecanwaith codi: Troli Trydan

Ffynhonnell Pwer: 3 Cam 380V 50hz

Cyflymder codi:1-15M/MIN

Cyflymder rhedeg y troli:5-40M/MIN

Cyflymder rhedeg craen:5-100M/MIN





1.Main trawst

1. Mae prif drawst craen pont gydio trydan yn elfen strwythurol hanfodol sy'n cefnogi'r system craen gyfan, gan gynnwys y mecanwaith cydio trydan a'r offer codi. Mae'n rhychwantu lled yr ardal waith ac yn caniatáu i'r craen deithio ar draws trawstiau'r rhedfa.

2.Mae prif drawst craen pont gydio trydan yn elfen hanfodol sy'n darparu cefnogaeth strwythurol ac yn galluogi'r craen i gyflawni ei swyddogaethau trin deunyddiau. Rhaid i'w ddyluniad a'i adeiladwaith fodloni safonau trylwyr i sicrhau diogelwch, gwydnwch a gweithrediad effeithlon. Mae gwneuthuriad priodol, cynnal a chadw rheolaidd, a chadw at brotocolau diogelwch yn hanfodol i gynnal perfformiad a dibynadwyedd y prif drawst mewn craen pont gydio trydan.

System Codi

1. Mae system godi craen pont gydio trydan wedi'i chynllunio i drin a chludo deunyddiau swmp yn effeithlon gan ddefnyddio bwced cydio neu atodiad cregyn bylchog. Mae'r system hon yn cynnwys sawl cydran allweddol sy'n gweithio gyda'i gilydd i godi, gostwng, a symud deunyddiau gyda manwl gywirdeb a dibynadwyedd.

2. Mae'r system hon fel arfer yn cynnwys sawl cydran allweddol:

Mecanwaith Codi: Mae'r mecanwaith hwn yn cynnwys un neu fwy o declynnau codi trydan, pob un â modur sy'n gyrru'r drwm neu'r olwyn codi y mae'r rhaff gwifren yn cael ei chlwyfo o'i amgylch. Pan fydd y modur yn cael ei actifadu, mae'n dirwyn y rhaff i'r drwm, gan godi'r bachyn ac unrhyw lwyth sydd ynghlwm wrtho. Mae'r weithred wrthdroi yn gostwng y bachyn.

Rhaffau Gwifren: Ceblau dur tynnol uchel yw'r rhain sy'n cysylltu drwm y teclyn codi â'r bachyn. Rhaid iddynt fod yn ddigon cryf i gynnal uchafswm llwyth y craen heb ymestyn neu dorri.

Bloc Bachyn: Mae'r bloc bachyn yn set o ysgubau neu bwlïau y mae'r rhaffau gwifren yn mynd trwyddynt. Mae'n gwasanaethu i gyfeirio a dosbarthu'r grym o'r rhaffau gwifren i'r bachyn, gan gynyddu'r fantais fecanyddol a chaniatáu i lwythi mwy sylweddol gael eu codi gyda llai o ymdrech.

3. Mae system godi craen pont gydio trydan wedi'i chynllunio ar gyfer trin deunydd yn effeithlon ac yn fanwl gywir. Mae'n cynnwys y teclyn codi trydan, bwced cydio, troli, a systemau rheoli, pob un yn chwarae rhan hanfodol wrth godi a chludo deunyddiau swmp. Mae sicrhau bod pob cydran yn cael ei chynnal a'i chadw a'i harolygu'n briodol yn hanfodol ar gyfer gweithrediad diogel a dibynadwy.



3.Diweddcerbyd

1.Mae trawst diwedd craen pont gydio trydan yn elfen hollbwysig. Mae'n rhan o strwythur y bont sy'n ymestyn ar draws y traciau rheilffordd neu'r trawstiau rhedfa, gan ddarparu cefnogaeth i symudiad y craen. Mae'r trawst terfyn hwn yn aml yn gartref i wahanol gydrannau trydanol a mecanyddol, gan gynnwys y mecanweithiau gyrru a'r systemau rheoli. Mae'n sicrhau sefydlogrwydd ac aliniad y craen wrth iddo weithredu.

2.Mae'r trawst diwedd yn darparu cefnogaeth strwythurol ar gyfer craen y bont, gan ei alluogi i groesi hyd y rhedfa neu'r traciau rheilffordd. Mae'n helpu i ddosbarthu'r llwyth a chynnal sefydlogrwydd yn ystod y llawdriniaeth.

3.Mae'r trawst diwedd yn aml yn cynnwys paneli rheoli a systemau trydanol ar gyfer gweithredu'r craen. Mae hyn yn cynnwys rheolaeth ar gyfer y mecanweithiau codi a'r bwced cydio.

4.I grynhoi, mae trawstiau diwedd craen pont cydio trydan yn chwarae rhan hanfodol wrth ddarparu sefydlogrwydd, dosbarthu pwysau llwyth, a chefnogi symudiad y craen. Maent yn rhan annatod o uwch-strwythur y craen, gan sicrhau gweithrediad diogel a dibynadwy wrth godi a chludo llwythi trwm.



4.Crane teithio mecanwaith

1.Fel rhan bwysig o graen pont cydio trydan, mae mecanwaith teithio craen yn gyfrifol am yrru'r craen cyfan i symud i'r chwith ac i'r dde ar hyd y trawst trac. Mae dyluniad a pherfformiad y mecanwaith teithio craen yn effeithio'n uniongyrchol ar effeithlonrwydd gweithio a diogelwch y craen.

2. Mae mecanwaith teithio craen craen pont cydio trydan fel arfer yn cynnwys dyfais gyrru, set olwyn, clamp rheilffordd, dyfais brêc, ac ati.

Pan fydd angen i'r craen symud i'r chwith a'r dde, mae'r system reoli yn anfon cyfarwyddiadau i ddyfais gyrru'r mecanwaith teithio craen, mae'r modur yn derbyn y cyfarwyddiadau ac yn dechrau gweithio, yn gyrru'r reducer a'r gerau i gylchdroi, yna'n gyrru'r olwyn a osodwyd i rolio. ar y trawst trac, fel y gall y craen symud i'r safle dynodedig. Pan fydd angen iddo stopio, mae'r ddyfais brêc yn gweithio ar unwaith i sicrhau cywirdeb y sefyllfa stopio y crane.Mae angen i fecanwaith teithio craen y craen bont cydio trydan fod â chyflymder sefydlog, lleoli cywir, brecio dibynadwy a pherfformiad arall, er mwyn sicrhau cynnydd llyfn gweithrediadau llwytho a dadlwytho. Ar yr un pryd, mae angen iddo hefyd allu addasu'n dda, sy'n gallu gweithio fel arfer o dan amodau amgylcheddol gwahanol.

I grynhoi, mae mecanwaith teithio craen craen pont cydio trydan yn chwarae rhan hynod bwysig yn y craen cyfan. Dim ond trwy ddeall ei strwythur, egwyddor weithio, gofynion perfformiad a dulliau cynnal a chadw, y gallwn ni ddefnyddio a chynnal yr offer hwn yn well, gan wella effeithlonrwydd gweithio'r craen a sicrhau diogelwch cynhyrchu.



5.Mecanwaith teithio Troli

1. Mae mecanwaith teithio troli craen pont gydio trydan yn elfen hanfodol ar gyfer cludo deunyddiau mewn lleoliadau diwydiannol a logisteg. Mae'r mecanwaith hwn yn galluogi symudiad llorweddol llyfn y cydio ar hyd y craen bont, gan ganiatáu lleoli manwl gywir a thrin deunydd yn effeithlon.

2. Mae'r mecanwaith teithio troli fel arfer yn cynnwys uned yrru, olwynion, system frecio, a ffrâm cynnal. Mae'r uned yrru fel arfer yn cynnwys modur trydan a blwch gêr sy'n darparu'r torque a'r rheolaeth cyflymder angenrheidiol. Mae'r olwynion yn cael eu gosod ar y rheiliau pontydd ac yn hwyluso symudiad y troli. Mae'r system frecio yn sicrhau gweithrediad diogel trwy atal motion.When anfwriadol y gweithredwr craen neu'r system reoli yn cychwyn gorchymyn symud, mae'r modur trydan yn uned yrru'r troli yn actifadu. Mae'r pŵer hwn, ar ôl cael ei leihau trwy'r blwch gêr i lefelau cyflymder a trorym addas, yn troi'r olwynion, gan yrru'r troli ar hyd y bont. Gall rheolyddion uwch addasu cyflymder a chyfeiriad y troli, gan alluogi gosod y cydio yn fanwl gywir.

3.I grynhoi, mae mecanwaith teithio troli craen pont cydio trydan yn chwarae rhan hanfodol mewn gweithrediadau trin deunyddiau. Mae ei weithrediad dibynadwy a manwl gywir yn hanfodol ar gyfer cynnal cynhyrchiant a diogelwch mewn amgylcheddau diwydiannol. Trwy ddeall ei strwythur, ei egwyddorion gwaith, a'i ofynion cynnal a chadw, gall gweithredwyr a phersonél cynnal a chadw sicrhau perfformiad dibynadwy'r offer hanfodol hwn.



Olwyn 6.Crane

1.Mae olwyn craen craen pont cydio trydan yn elfen sylfaenol sy'n caniatáu i'r craen symud ar hyd y rheiliau neu'r trawstiau y mae wedi'i osod arno. Mae'r olwynion hyn wedi'u cynllunio'n benodol i ddwyn pwysau trwm y craen a'i lwyth tâl, gan sicrhau symudiad llyfn a dibynadwy.

Gellir gwneud olwynion 2.Crane o wahanol ddeunyddiau megis dur, haearn bwrw, neu hyd yn oed ddeunyddiau synthetig yn dibynnu ar y cais a'r amodau amgylcheddol. Mae olwynion dur yn gyffredin oherwydd eu cryfder a'u gwydnwch, tra bod olwynion haearn bwrw yn cael eu ffafrio oherwydd eu gallu i amsugno sioc a sŵn. Fel arfer caiff olwynion eu gosod mewn canolbwyntiau olwynion sydd wedyn yn cael eu cysylltu â chorff y craen. Gallant fod yn sefydlog neu'n cylchdroi, yn dibynnu ar ddyluniad y craen. Mae gan rai craeniau olwynion sy'n gallu troi i ddarparu ar gyfer newidiadau bach yn aliniad y trac, gan sicrhau gweithrediad llyfnach a lleihau traul.

3.I grynhoi, mae olwynion craen craen pont cydio trydan yn gydrannau hanfodol sy'n gofyn am ddethol, cynnal a chadw ac ailosod yn ofalus er mwyn sicrhau dibynadwyedd a diogelwch y craen. Mae rhoi sylw priodol i'r elfennau hyn yn helpu i wneud y mwyaf o effeithlonrwydd a hirhoedledd y craen mewn cymwysiadau diwydiannol.





7.crane cydio

1.Mae'r craen cydio, a elwir hefyd yn gripper neu grabber, yn elfen hanfodol o graen pont cydio trydan. Fe'i defnyddir ar gyfer Crawl, codi, a rhyddhau deunyddiau amrywiol, yn enwedig mewn diwydiannau megis iardiau sgrap, cyfleusterau ailgylchu, porthladdoedd, a safleoedd adeiladu.

2. Mae cydio craen fel arfer yn cynnwys ffrâm, crafangau neu fysedd, mecanwaith cau, a chaledwedd cysylltu sy'n ei gysylltu â mecanwaith codi'r craen. Gall y mecanwaith cau gael ei bweru'n fecanyddol, yn hydrolig, neu'n niwmatig, yn dibynnu ar y dyluniad a'r gofynion. Pan gaiff ei actifadu, mae'r mecanwaith cau yn tynnu'r crafangau neu'r bysedd at ei gilydd, gan sicrhau'r deunydd i'w godi. Cyflawnir rhyddhau trwy wrthdroi'r mecanwaith, agor y crafangau neu'r bysedd.

3.I grynhoi, mae craen cydio craen pont cydio trydan yn offeryn arbenigol sydd wedi'i gynllunio ar gyfer cydio, codi a thrin ystod eang o ddeunyddiau. Mae ei ddyluniad, ei weithrediad a'i waith cynnal a chadw yn hanfodol ar gyfer sicrhau effeithlonrwydd a diogelwch gweithrediadau trin deunyddiau mewn amgylcheddau diwydiannol. Trwy ddewis y math cywir o gipio a'i gynnal a'i gadw'n iawn, gall defnyddwyr wneud y gorau o berfformiad eu craen ac ymestyn ei oes gwasanaeth.

·

·

Modur

Mae modur craen pont gydio trydan yn elfen hanfodol sy'n darparu'r pŵer angenrheidiol ar gyfer codi a symud llwythi. Mae'n gyfrifol am drosi ynni trydanol yn symudiad mecanyddol, sy'n gyrru amrywiol fecanweithiau'r craen, gan gynnwys y mecanwaith codi sy'n gweithredu'r cydio a'r troli sy'n ei symud ar hyd y bont.



Mae yna sawl math o foduron a ddefnyddir mewn craeniau pontydd cydio trydan, gan gynnwys:

Moduron AC: Defnyddir y rhain yn gyffredin oherwydd eu symlrwydd, eu dibynadwyedd a'u rhwyddineb rheolaeth. Gallant fod naill ai'n foduron sefydlu neu'n foduron cydamserol.



Moduron DC: Yn hanesyddol yn fwy cyffredin, maent yn cynnig rheolaeth cyflymder manwl gywir ac fe'u defnyddiwyd yn aml pan oedd angen cyflymder amrywiol. Fodd bynnag, gyda datblygiadau mewn technoleg rheoli modur AC, mae moduron DC wedi dod yn llai cyffredin.



Moduron AC dyletswydd gwrthdröydd: Mae'r rhain wedi'u cynllunio i weithio gyda gyriannau amledd amrywiol (VFDs), sy'n caniatáu rheoli cyflymder manwl gywir a gwell effeithlonrwydd ynni.



Rhaid cyfateb maint y modur â chynhwysedd a chylch dyletswydd y craen. Mae angen iddo gynhyrchu digon o bŵer i godi'r llwyth penodedig ar y cyflymder gofynnol heb orboethi na mynd y tu hwnt i'w derfynau dylunio.



Mae craeniau pontydd cydio trydan modern yn aml yn defnyddio systemau rheoli uwch fel VFDs neu yriannau amledd addasadwy (AFDs). Gall y systemau hyn reoli cyflymder a trorym y modur yn union, gan wella effeithlonrwydd gweithredol, diogelwch, a lleihau traul ar gydrannau'r craen.



I grynhoi, mae modur craen pont cydio trydan yn chwarae rhan hanfodol wrth bweru gweithrediadau'r craen. Mae datblygiadau mewn technoleg modur, megis defnyddio VFDs a dyluniadau ynni-effeithlon, wedi gwella perfformiad a diogelwch y craeniau hyn yn sylweddol. Mae dewis, cynnal a chadw a gweithredu'r modur yn gywir yn hanfodol ar gyfer sicrhau dibynadwyedd ac effeithlonrwydd y craen wrth drin deunyddiau diwydiannol.

.



System larwm sain a golau a switsh terfyn

Mae'r system larwm sain a golau a switshis terfyn yn nodweddion diogelwch pwysig craeniau pontydd cydio trydan. Fe'u dyluniwyd i rybuddio gweithredwyr a phersonél cyfagos am beryglon posibl ac i atal y craen yn awtomatig pan fydd yn agosáu at ddiwedd ei lwybr teithio neu rhag ofn y bydd rhai diffygion.

System Larwm Sain a Golau

Defnyddir y system larwm sain a golau i ddarparu rhybuddion clywadwy a gweledol mewn sefyllfaoedd a allai fod yn beryglus. Mae'r system hon yn arbennig o hanfodol mewn amgylcheddau lle mae'r craen yn gweithredu'n agos at weithwyr neu offer arall.

Gall y gweithredwr craen actifadu'r system larwm â llaw neu'n awtomatig gan systemau diogelwch pan fodlonir amodau penodol, megis pan fydd y craen yn agosáu at ddiwedd ei draciau neu os canfyddir gwrthdrawiad posibl.

Mae'r system larwm yn rhybuddio gweithwyr cyfagos am bresenoldeb a gweithrediad y craen, gan sicrhau y gallant gymryd y rhagofalon angenrheidiol.

Switsys Terfyn

Mae switshis terfyn yn ddyfeisiadau rheoli awtomatig sy'n atal y craen pan fydd yn cyrraedd diwedd ei daith neu pan fydd terfynau gweithredu penodol yn dod i'r amlwg.

Wrth i'r craen agosáu at ddiwedd ei lwybr teithio neu gyrraedd terfyn gweithredol a ddiffiniwyd ymlaen llaw, mae'r switsh terfyn cyfatebol yn cael ei sbarduno.

Ar ôl ei sbarduno, mae'r switsh terfyn yn torri pŵer yn awtomatig i'r modur(au) sy'n rheoli symudiad y craen, gan ei atal ar unwaith.

Mae rhai switshis terfyn hefyd yn gysylltiedig â'r system reoli i anfon signalau i gonsol gweithredwr y craen, sy'n nodi bod terfyn wedi'i gyrraedd.

I grynhoi, mae'r system larwm sain a golau a switshis terfyn yn nodweddion diogelwch hanfodol craeniau pontydd cydio trydan. Maent yn gwasanaethu i rybuddio ac amddiffyn personél, atal difrod offer, a sicrhau bod y craen yn gweithredu o fewn ei derfynau dynodedig. Mae angen archwilio a chynnal a chadw'r cydrannau hyn yn rheolaidd i gynnal eu heffeithiolrwydd a chynnal safonau diogelwch.



Dyfeisiau 10.Diogelwch

Dyfeisiau Diogelu Gorlwytho

Celloedd Llwyth neu Ddangosyddion Pwysau: Defnyddir i fesur y llwyth sy'n cael ei godi a rhoi adborth i'r gweithredwr. Os yw'r llwyth yn fwy na chynhwysedd y craen, gall y system gyfyngu ar weithrediad yn awtomatig.

Switshis Terfyn Gorlwytho: Mae'r rhain yn datgysylltu pŵer yn awtomatig i'r modur codi os yw'r llwyth yn fwy na chynhwysedd graddedig y craen.

Switsys Terfyn Teithio

Fel y soniwyd yn gynharach, mae'r switshis hyn yn atal y craen ar ddiwedd ei lwybr teithio i'w atal rhag mynd y tu hwnt i derfynau diogel ac o bosibl achosi difrod strwythurol neu wrthdrawiadau.

Switsys Terfyn Codi

Mae'r rhain yn rheoli'r uchder uchaf y gellir codi'r llwyth iddo a'r pwynt isaf y gall ddisgyn iddo, gan atal gormodedd gweithredol a allai arwain at ddamweiniau neu ddifrod.

Dyfeisiau Gwrth-wrthdrawiad

Systemau Gwrth-wrthdrawiad Crane: Mewn amgylcheddau aml-craen, gellir gosod systemau i ganfod presenoldeb craeniau neu rwystrau eraill yn llwybr craen y bont a rhybuddio'r gweithredwr neu atal y craen yn awtomatig.

Rhybuddion Lefel Tir: Systemau rhybuddio i rybuddio gweithwyr daear o symud craeniau, yn aml wedi'u hintegreiddio â'r system larwm sain a golau.

Arosfannau Argyfwng

Botymau Stopio Argyfwng: Wedi'u lleoli o fewn cyrraedd hawdd i weithredwr y craen, mae'r botymau hyn yn caniatáu toriad pŵer ar unwaith i bob modur rhag ofn y bydd argyfwng.

Arosfannau Brys o Bell: Mewn rhai achosion, gellir gweithredu arosfannau brys o bell hefyd, gan ganiatáu i bersonél eraill atal y craen os na all y gweithredwr wneud hynny.

Dyfeisiau Symud a Rheoli Cyflymder

Monitorau Cyflymder: Dyfeisiau sy'n monitro cyflymder symudiad y craen i sicrhau nad yw'n mynd y tu hwnt i gyflymder gweithredu diogel.

Systemau Brecio Dynamig: Fe'i defnyddir i reoli'r broses o ostwng llwythi'n esmwyth ac atal unrhyw ddiferion neu ysgytiadau sydyn a allai achosi anaf neu ddifrod.

Dyfeisiau Diogelwch Trydanol

Monitor Inswleiddio: Dyfeisiau sy'n gwirio am inswleiddiad a sylfaen gywir i amddiffyn rhag namau trydanol.

Dangosyddion Cyfredol Nam: Mae'r dyfeisiau hyn yn canfod lefelau cerrynt annormal a allai ddangos nam trydanol, gan ysgogi cau i atal problemau pellach.



Modd 11.Control

Rheolaeth 1.Ground

Yn debyg i reolaeth bell, mae systemau rheoli daear yn caniatáu i'r gweithredwr reoli'r craen o orsaf reoli ddaear sefydlog neu symudol. Gall hyn fod trwy gysylltiad â gwifrau neu dechnoleg ddiwifr. Yn aml mae gan orsafoedd rheoli tir banel gydag elfennau rheoli lluosog tebyg i'r rhai a geir mewn cab. Mae'r gosodiad hwn yn fanteisiol ar gyfer sefyllfaoedd lle mae angen i'r gweithredwr fod ar y ddaear, megis mewn gweithrediadau porthladd neu wrth symud deunyddiau mawr neu beryglus.

Rheoli 2.Cab

Mae rheolaeth cab yn golygu gweithredu'r craen o fewn cab gweithredwr caeedig wedi'i osod ar y craen ei hun. Mae gan y caban liferi rheoli, botymau, neu ffon reoli i drin swyddogaethau'r craen. Mae'r gosodiad hwn yn rhoi amgylchedd mwy cyfforddus i'r gweithredwr a gall gynnwys rheolaethau ychwanegol ar gyfer swyddogaethau ategol fel cylchdroi cydio neu agor a chau. Mae rheolaeth caban hefyd yn caniatáu gwell gwelededd ac amddiffyniad rhag amodau amgylcheddol ond gall gyfyngu ar welededd y gweithredwr o'r llwyth a'r ardal gyfagos o'i gymharu â rheolaethau ar y ddaear.

Rheolaeth 3.Remote

Mae systemau rheoli o bell yn caniatáu i'r gweithredwr reoli'r craen o bellter gan ddefnyddio uned rheoli o bell, a allai fod yn bell radio neu wifrau. Mae'r dull hwn yn cynyddu diogelwch trwy symud y gweithredwr o ardaloedd a allai fod yn beryglus. Mae hefyd yn gwella gwelededd oherwydd gall y gweithredwr leoli ei hun i gael yr olygfa orau o'r llwyth a'r amgylchoedd. Fodd bynnag, efallai y bydd angen system reoli fwy cymhleth i sicrhau cyfathrebu dibynadwy rhwng yr anghysbell a'r craen.

12.Braslun

Prif dechnegol





1. Amlochredd

Gellir defnyddio craeniau pontydd cydio trydan ar gyfer ystod eang o ddeunyddiau, gan gynnwys grawn, metel sgrap, glo, a deunyddiau swmp eraill. Mae'r mecanwaith cydio yn caniatáu ar gyfer codi a rhyddhau'r deunyddiau hyn yn effeithlon, gan wneud y craen yn addas ar gyfer cymwysiadau diwydiannol amrywiol.

2. Manwl a Rheolaeth

Gyda systemau rheoli uwch, mae craeniau pontydd cydio trydan yn cynnig lleoliad manwl gywir a symudiad rheoledig o lwythi. Mae'r manwl gywirdeb hwn yn lleihau'r risg o ddamweiniau a difrod i'r deunyddiau sy'n cael eu trin a'r amgylchedd cyfagos.

3. Gallu Codi Uchel

Mae'r craeniau hyn wedi'u cynllunio i drin llwythi trwm yn effeithlon. Yn nodweddiadol mae ganddynt alluoedd codi uchel, sy'n eu gwneud yn addas ar gyfer gweithrediadau lle mae angen symud llawer iawn o ddeunydd yn rheolaidd.

4. Effeithlonrwydd Gofod

Mae craeniau pontydd cydio trydan yn cael eu gosod ar reiliau neu redfeydd, gan ganiatáu iddynt rychwantu ardaloedd mawr tra'n lleihau'r defnydd o ofod daear. Mae'r nodwedd hon yn eu gwneud yn ddelfrydol ar gyfer cyfleusterau gyda gofod cyfyngedig.

5. Gwell Diogelwch

Mae gan graeniau pontydd cydio trydan amrywiol nodweddion diogelwch, gan gynnwys switshis terfyn, amddiffyniad gorlwytho, arosfannau brys, a systemau gwrth-wrthdrawiad. Mae'r dyfeisiau diogelwch hyn yn helpu i atal damweiniau ac amddiffyn gweithredwyr a phersonél eraill yn y maes gwaith.

6. Effeithlonrwydd Ynni

O'i gymharu â rhai modelau craen hŷn neu lai effeithlon, mae craeniau pontydd cydio trydan wedi'u cynllunio i weithredu gyda defnydd llai o ynni. Gall hyn arwain at arbedion cost mewn costau ynni dros amser.

7. Cynnal a Chadw a Dibynadwyedd

Yn gyffredinol, mae craeniau pontydd cydio trydan yn haws i'w cynnal a'u cadw na chraeniau a weithredir yn fecanyddol. Gellir gwasanaethu eu cydrannau trydan a'u disodli'n haws, gan gyfrannu at ddibynadwyedd cyffredinol yr offer.

8. Ystyriaethau Amgylcheddol

Fel peiriannau trydan, nid yw'r craeniau hyn yn allyrru mygdarth gwacáu na llygryddion, gan eu gwneud yn opsiwn mwy ecogyfeillgar o gymharu â pheiriannau sy'n cael eu pweru gan danwydd.





1. Llongau a Gweithrediadau Porthladd

Mewn porthladdoedd ac iardiau cludo, defnyddir craeniau pontydd cydio trydan ar gyfer llwytho a dadlwytho cargo fel grawn, glo, metel sgrap, a deunyddiau swmp eraill o longau i ardaloedd storio ac i'r gwrthwyneb.

2. Planhigion Diwydiannol a Gweithgynhyrchu

Mae'r craeniau hyn yn cael eu cyflogi mewn ffatrïoedd a gweithfeydd gweithgynhyrchu ar gyfer trin deunyddiau crai fel mwynau, glo a mwynau. Maent yn symud deunyddiau o storio i ardaloedd prosesu neu systemau cludo, gan sicrhau parhad yn y broses gynhyrchu.

3. Cyfleusterau Ailgylchu

Defnyddir craeniau pontydd cydio trydan mewn cyfleusterau ailgylchu i ddidoli a throsglwyddo deunyddiau ailgylchadwy, gan gynnwys metelau a phlastigau, gan hwyluso eu paratoi ar gyfer ailbrosesu.

4. Planhigion Pŵer

Mewn gweithfeydd cynhyrchu pŵer, yn enwedig y rhai sy'n defnyddio tanwydd ffosil, mae craeniau pontydd cydio trydan yn trin glo a deunyddiau tanwydd eraill, gan eu symud o'r storfa i'r ffwrnais neu'r ardal brosesu.

5. Diwydiant Amaethyddol

Mewn amaethyddiaeth, defnyddir y craeniau hyn ar gyfer trin grawn ac eraill, gan eu symud o seilos storio i gerbydau cludo neu i'r gwrthwyneb.

6. Safleoedd Adeiladu

Mae safleoedd adeiladu yn defnyddio craeniau pontydd cydio trydan ar gyfer trin agregau, tywod, a 碎石, gan symud y deunyddiau hyn i wahanol rannau o'r safle yn ôl yr angen ar gyfer gweithgareddau adeiladu amrywiol.

7. Warws a Storio

Mewn warysau a chyfleusterau storio, defnyddir craeniau pontydd cydio trydan ar gyfer trefnu a symud nwyddau wedi'u storio, yn enwedig y rhai nad ydynt wedi'u pacio mewn unedau ond sy'n cael eu storio ar ffurf swmp.

8. Gweithrediadau Mwyngloddio

Mewn mwyngloddio, gellir defnyddio'r craeniau hyn ar gyfer llwytho a dadlwytho mwynau a mwynau o safleoedd mwyngloddio i weithfeydd prosesu neu gerbydau cludo.

9. Diwydiant Sment a Deunyddiau Adeiladu

Mae'r diwydiant sment a deunyddiau adeiladu yn defnyddio craeniau pontydd cydio trydan ar gyfer trin deunyddiau crai a chynhwysion eraill cyn iddynt gael eu prosesu'n sment.





1.Dylunio a Pheirianneg

Dadansoddiad Gofyniad: Mae'r broses yn dechrau gyda dadansoddiad manwl o ofynion y cwsmer, gan gynnwys gallu llwyth, allgymorth, uchder codi, a chymwysiadau penodol.

Dyluniad: Yn seiliedig ar y gofynion, mae peirianwyr yn dylunio'r craen, gan gynnwys ei gydrannau strwythurol, y mecanwaith cydio, a'r system drydanol. Gall y cam hwn gynnwys meddalwedd dylunio â chymorth cyfrifiadur (CAD) i greu cynlluniau a modelau manwl.

2. Caffael a Pharatoi Deunydd

Cyrchu Deunydd: Mae deunyddiau priodol fel dur, cydrannau trydanol, a mecanweithiau cydio yn cael eu cyrchu yn seiliedig ar y manylebau dylunio.

Paratoi Deunydd: Mae adrannau dur yn cael eu torri, eu siapio a'u paratoi ar gyfer weldio a chydosod yn unol â'r glasbrintiau dylunio.

3. Gwneuthuriad a Chynulliad

Cynulliad Strwythurol: Mae'r strwythurau metel, megis y bont, tryciau diwedd, a thrawstiau, yn cael eu cydosod gan ddefnyddio technegau weldio a bolltio.

Cynulliad Mecanyddol: Mae'r mecanwaith cydio, y teclynnau codi, a chydrannau mecanyddol eraill yn cael eu cydosod ar y strwythur.

Cynulliad Trydanol: Mae cydrannau trydanol fel moduron, systemau rheoli, a gwifrau yn cael eu gosod yn unol â'r dyluniad trydanol.

4. Peintio a Gorffen

Paratoi Arwyneb: Mae cydrannau'r craen yn cael eu sgwrio â thywod neu eu preimio i baratoi'r wyneb i'w beintio.

Peintio: Mae'r craen wedi'i beintio â phaent diwydiannol ar gyfer amddiffyn rhag cyrydiad ac estheteg.

5. Rheoli Ansawdd a Phrofi

Arolygiad: Mae pob cydran a'r craen cyffredinol yn cael eu harchwilio i sicrhau eu bod yn bodloni safonau ansawdd a manylebau dylunio.

Profi Llwyth: Mae'r craen yn cael cyfres o brofion llwyth i wirio ei allu codi a'i ddiogelwch gweithredol.

Profi Swyddogaeth: Mae swyddogaeth cydio, symud a systemau rheoli'r craen yn cael eu profi i sicrhau eu bod yn gweithredu'n gywir.

6. Gosod a Chomisiynu

Paratoi'r Safle: Mae'r safle gosod yn cael ei baratoi, gan gynnwys gosod trawstiau rhedfa neu reiliau y bydd y craen yn symud ymlaen.

Gosod ar y Safle: Mae'r craen yn cael ei gludo i'r safle a'i osod ar y rhedfeydd parod.

Comisiynu: Mae'r craen yn cael ei brofi yn ei amgylchedd gweithredol i sicrhau ei fod yn bodloni'r meini prawf perfformiad dymunol.

7. Hyfforddiant a Throsglwyddo

Hyfforddiant Gweithredwyr: Mae gweithredwyr wedi'u hyfforddi ar sut i ddefnyddio'r craen yn ddiogel ac yn effeithlon.

Trosglwyddo: Mae'r craen wedi'i gwblhau a'i brofi yn cael ei drosglwyddo i'r cwsmer gyda'r holl ddogfennaeth berthnasol, gan gynnwys llawlyfrau gweithredu a chanllawiau cynnal a chadw.

8. Cefnogaeth Ôl-osod

Cytundebau Cynnal a Chadw: Sefydlir cytundebau cynnal a chadw a gwasanaeth i sicrhau bod y craen yn parhau i weithredu'n ddiogel ac yn effeithlon dros ei oes.

Cefnogaeth i Gwsmeriaid: Mae gweithgynhyrchwyr yn aml yn darparu cefnogaeth barhaus i gwsmeriaid i helpu gydag unrhyw faterion gweithredol neu anghenion cynnal a chadw.







Archwiliad Deunydd

Arolygiad Ansawdd: Cynhelir arolygiad ansawdd llym ar y deunyddiau crai a brynwyd i sicrhau eu bod yn bodloni'r gofynion dylunio a safonau cenedlaethol.

Storio Deunydd: Mae deunyddiau cymwys yn cael eu storio yn ôl dosbarthiad i atal cyrydiad neu ddifrod.

Torri a Ffurfio

Torri Dur: Defnyddiwch dorri plasma, torri laser neu dorri fflam a thechnolegau eraill i dorri'r dur yn ôl maint y llun dylunio.

Ffurfio Prosesu: Ffurfiwch y plât dur trwy blygu, rholio, weldio a phrosesau eraill i gynhyrchu'r prif drawst, trawst diwedd a rhannau strwythurol eraill.

Weldio

Weldio Cydran: Mae'r rhannau dur wedi'u torri a'u ffurfio yn cael eu weldio i'r prif strwythurau fel y prif drawst, y trawst diwedd a'r troli. Mae angen rheoli'r broses weldio yn llym i sicrhau cryfder strwythurol ac ansawdd weldio.

Archwiliad Weld: Defnyddiwch dechnoleg profi annistrywiol (fel profion ultrasonic, profion radiograffig) i archwilio'r welds i sicrhau nad oes unrhyw graciau na diffygion eraill.

Peiriannu

Peiriannu manwl: Perfformir peiriannu manwl ar gydrannau allweddol y craen, megis setiau olwyn, seddi dwyn, pwlïau, ac ati, i sicrhau eu cywirdeb dimensiwn ac ansawdd yr wyneb.

Cynulliad y peiriant cyfan

Cynulliad cyffredinol: Ar sail cyn-gynulliad, cynhelir cynulliad cyffredinol y craen, gan gynnwys gosod y prif drawst, trawst diwedd, mecanwaith codi, mecanwaith cerdded, ac ati yn derfynol.

Comisiynu a phrofi

O dan amodau deinamig, profir perfformiad gweithredu'r craen, gan gynnwys profi swyddogaethau codi, cerdded, llywio a swyddogaethau eraill. Mae maint cyffredinol y craen bont wedi'i ymgynnull yn cael ei wirio i sicrhau bod pob dimensiwn yn bodloni'r gofynion dylunio.

Chwistrellu a thriniaeth gwrth-cyrydu

Triniaeth arwyneb Tynnu rhwd: Tynnu rhwd ar wyneb y craen, mae dulliau cyffredin yn cynnwys sgwrio â thywod, piclo, ac ati. Chwistrellu preimio: Chwistrellu paent preimio gwrth-cyrydu ar yr wyneb sydd wedi'i drin i atal ocsidiad metel a chorydiad. Chwistrellu Topcoat Chwistrellu lliw: Chwistrellwch topcoat yn unol â gofynion y cwsmer neu safonau'r diwydiant i roi effaith amddiffynnol ac addurniadol i'r craen. Marcio: Ar ôl chwistrellu, marciwch wybodaeth adnabod y craen yn unol â'r manylebau, megis model, llwyth graddedig, ac ati.

Ffatri a gosod

Pecynnu a chludiant

Diogelu deunydd pacio: Pecynnu cydrannau allweddol y craen yn ddiogel i atal difrod wrth ei gludo. Trefniant cludiant: Yn ôl maint yr offer a'r amodau cludo, dewiswch ddull cludo addas i gludo'r craen i safle'r cwsmer.

Derbyn a danfon

Derbyn cwsmeriaid

Derbyn ar y safle: Mae'r cwsmer yn derbyn y craen ar y safle yn unol â gofynion y contract a'r manylebau technegol i wirio perfformiad ac ansawdd yr offer.

Cywiro problemau: Os canfyddir unrhyw broblemau, mae angen i'r gwneuthurwr eu cywiro mewn pryd i sicrhau bod yr offer yn bodloni gofynion y cwsmer yn llawn. Cyflwyno a defnyddio Hyfforddiant gweithredu: Mae'r gwneuthurwr fel arfer yn hyfforddi gweithredwyr y cwsmer i sicrhau y gallant weithredu'r craen yn gywir ac yn ddiogel.
