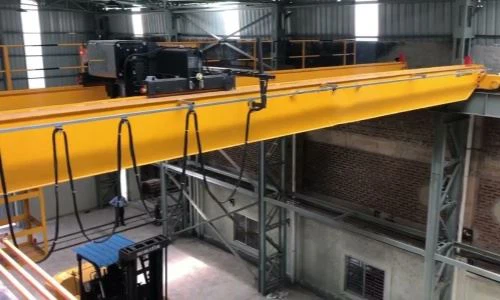

30t craen uwchben dau drawst

Prif nodweddion:
Capasiti codi â sgôr: 30 tunnell

Math Crane: Girder Dwbl (Dau-Beam) Uwchben\/Pont Crane

Rhychwant: Fel arfer rhwng 10.5 m a 35 m (y gellir ei addasu)

Uchder codi: 6 m i 30 m neu wedi'i addasu

Dosbarth Gweithiol: A5 - A7 (dyletswydd ganolig i drwm) fesul FEM\/ISO

Modd Rheoli: Rheoli Cabanau, Rheoli Tlws Pendant, neu Reoli o Bell Radio



Cydrannau craidd: dwyn, blwch gêr, modur, pwmp

Man Tarddiad: Henan, China

Gwarant: 1 flwyddyn

Pwysau (kg): 2000 kg

Arolygiad allblyg fideo: Wedi'i ddarparu

Adroddiad Prawf Peiriannau: Wedi'i ddarparu

Dylunio: trawst dwbl

Effeithiolrwydd: effeithlonrwydd uchel

Cyflymder gweithredu: gweithrediad cyflym

Sefydlogrwydd: swyddogaeth gwrth-swing

Lliw: Dewisol

Ffynhonnell Pwer: 110V\/220V\/230V\/380V\/440V, wedi'i addasu

Rhychwant: 7. 5-31. 5m





Trawst 1.main

Strwythur a Dylunio
Math: Strwythur Box-Girder wedi'i Weldio neu H-Trawst (mae girder blwch yn fwyaf cyffredin ar gyfer 30t ac uwch).

Meintiau: 2 brif drawst (cyfochrog), gan ffurfio rhan uchaf y bont.

Deunydd dur:

Q235B \/ Q345B Dur Strwythurol Carbon

Dur cryfder uchel dewisol os yw rhychwant neu uchder codi yn fawr

Safon ddylunio:

FEM, ISO, neu Brydain Fawr yn dibynnu ar eich rhanbarth\/gofyniad

Dadansoddiad elfen gyfyngedig (FEA) a ddefnyddir ar gyfer dosbarthu straen a diogelwch llwyth



System 2. Codi

Egwyddor Weithio
Pan fydd y modur codi yn cael ei actifadu, mae'n cylchdroi'r drwm trwy'r blwch gêr, gan weindio neu ddadflino'r rhaff wifren.

Mae'r bloc bachyn yn codi neu'n gostwng yn dibynnu ar gylchdroi'r drwm.

Mae'r system frecio yn sicrhau bod y llwyth yn aros wedi'i atal pan nad yw'n symud.

Mae switshis terfyn yn stopio codi yn awtomatig ar yr uchder mwyaf neu deithio ar y gwaelod.

3.endcherbydau

Deunydd: Wedi'i wneud o ddur carbon Q235B\/Q345B (strwythur trawst blwch petryal)
Weldio: Strwythur wedi'i weldio manwl uchel, wedi'i leddfu gan straen i osgoi dadffurfiad
Cysylltiad â'r prif drawst: plât fflans wedi'i folltio neu ei weldio i brif wregysau gydag arwynebau wedi'u peiriannu
Peiriannu Precision: Mae seiliau olwyn a thyllau cysylltu yn cael eu peiriannu CNC ar gyfer aliniad perffaith





Mecanwaith teithio 4.crane

Cerbydau Diwedd: Wedi'i leoli ar ddau ben pont y craen; Cefnogi olwynion a gyriannau
Olwynion Teithio: olwynion dur wedi'u gosod ar gerbydau diwedd sy'n rholio ar hyd rheiliau rhedfa
Gyrru Moduron: Pwerwch symudiad y craen ar hyd y cledrau
Gostyngwyr Gêr: Cydweddwch y cyflymder modur â gofynion torque
Breciau: electromagnetig neu hydrolig, ymgysylltwch yn awtomatig pan fydd modur yn stopio
System Reoli: Gweithredir trwy dlws crog, anghysbell neu gaban
Gwrthdröydd Amledd (VFD): Yn caniatáu cyflymu a arafu llyfn, yn amddiffyn y mecanwaith

Mecanwaith Teithio 5.trolley

Gyrru Mecanwaith
Math o fodur:

Safon: Cawell wiwer neu fodur rotor clwyf

Arddull Ewro: modur tri-yn-un cryno (modur + brêc + lleihäwr)

Modd gyrru:

Un modur gyda siafft groes (ar gyfer trolïau dyletswydd ysgafn)

Gyriant dau fodur (yn fwy sefydlog ar gyfer 30t ac uwch)

Cyflymder Teithio: Yn nodweddiadol 2-30 m\/min, y gellir ei addasu gyda VFD (gwrthdröydd) ar gyfer cyflymiad llyfn a arafu

Pwer Modur: Fel arfer rhwng 3–7.5 kW, yn dibynnu ar y llwyth a'r cyflymder gofynnol

Olwyn 6.crane

Olwynion Teithio Pont: wedi'u gosod ar y cerbydau diwedd, reidio ar reiliau rhedfa
Olwynion teithio troli: wedi'u gosod o dan y troli codi, rhedeg ar reiliau ar ben y prif wregysau

7.crane bachyn

Bachyn ffug: prif elfen codi, bachyn sengl neu ddwbl yn nodweddiadol
Bloc bachyn: Cynulliad dur sy'n gartref i'r bachyn, y pwlïau, y berynnau a'r ffrâm
Ysgubau pwli: tywys y rhaff wifren; lleihau ymdrech codi trwy fantais fecanyddol
Mecanwaith Swivel: Yn caniatáu i gylchdro bachyn (â llaw neu fodur) alinio â'r llwyth
Clicied Diogelwch: Mae clicied â llwyth gwanwyn yn atal y sling neu'r llwyth rhag llithro oddi ar y bachyn
Bearings: sicrhau cylchdro bachyn llyfn a symud llwyth

8.motor

Modur codi

Yn gyrru'r drwm codi i godi a gostwng llwythi.

Mae angen torque uchel ar gyflymder isel, yn aml gyda brêc.

Modur teithio troli

Yn symud y troli codi ar draws y prif wregysau.

Modur pŵer canolig, wedi'i gynllunio ar gyfer cyflymu a arafu llyfn.

Modur teithio craen

Yn symud y bont craen gyfan ar hyd rheiliau rhedfa.

Modur pŵer uchel gyda symudiad sefydlog, rheoledig.

.

System larwm a switsh terfyn 9.sound and Light

1) System larwm sain a golau
Pwrpas:
I rybuddio personél yn yr ardal waith pryd bynnag y mae'r craen ar waith neu ar fin dechrau symud.

Yn gwella diogelwch yn y gweithle trwy rybuddio gweithwyr am symudiadau craen, gan leihau risgiau damweiniau.
2) Cyfyngu switshis
Pwrpas:
I atal craen neu droli rhag symud y tu hwnt i barthau diogel dynodedig.

Yn amddiffyn strwythur craen a'r amgylchedd cyfagos rhag gwrthdrawiad a difrod.

Yn gweithredu fel cyd -gloi diogelwch trwy atal cynnig yn awtomatig.

10. Dyfeisiau Diogelwch

1) Dyfais amddiffyn gorlwytho
Yn atal llwythi codi y tu hwnt i gapasiti graddedig y craen (30 tunnell).

Yn defnyddio synwyryddion llwyth neu fesuryddion straen ar y mecanwaith codi.

Yn stopio codi yn awtomatig os canfyddir gorlwytho, gan amddiffyn y craen a'i lwytho.

2) botwm stopio brys (e-stop)
Switshis botwm gwthio coch mawr, hawdd ei gyrraedd wedi'u gosod ar baneli rheoli craeniau, rheolyddion tlws crog, neu gaban gweithredwr.

Ar unwaith yn torri pŵer i graen moduron wrth gael ei wasgu.

Yn caniatáu cau yn gyflym rhag ofn y bydd unrhyw gyflwr anniogel.

3) Dyfais gwrth-wrthdrawiad
Yn atal gwrthdrawiad â chraeniau neu rwystrau eraill yn yr ardal waith.

Gall ddefnyddio radar, synwyryddion ultrasonic, neu synwyryddion is -goch.

Yn arafu neu'n atal y craen yn awtomatig pan fydd gwrthrychau yn cael eu canfod o fewn ystod rhagosodedig.

4) Switshis Terfyn Teithio a Chodi
Mae mecanyddol neu agosrwydd yn newid sy'n stopio teithio neu godi pan fydd symud yn fwy na ffiniau diogel.

Yn amddiffyn craen rhag rhedeg oddi ar reiliau neu godi yn rhy uchel\/isel.

5) Synhwyrydd rhaff llac
Yn canfod llac neu lacio yn y rhaff wifren wrth godi.

Yn atal difrod a achosir gan ymglymiad rhaff neu ollwng y llwyth.

Modd 11.Control

1) Rheoli tlws crog (teclyn rheoli o bell)
Blwch rheoli llaw wedi'i gysylltu â'r craen gan gebl.

Mae gweithredwr yn rheoli symudiadau craen trwy wasgu botymau neu toglau.

Yn ddiogel ar gyfer gweithrediad agos, yn enwedig mewn amgylcheddau rheoledig.

Fel arfer yn cynnwys stopio brys a botymau swyddogaeth lluosog (teclyn codi i fyny\/i lawr, teithio troli, teithio pont).

2) Rheoli o Bell Radio (Rheoli Di -wifr)
Rheolwr Di -wifr yn caniatáu i'r gweithredwr reoli'r craen o bellter (hyd at 100+ metr).

Yn darparu mwy o symudedd a gwell gwelededd o'r llwyth a'r ardal gyfagos.

Yn cynnwys nodweddion stopio brys a diogelwch i osgoi colli signal.

Yn boblogaidd mewn amgylcheddau warws awyr agored neu fawr.

3) Rheoli Caban
Mae'r gweithredwr yn eistedd y tu mewn i gaban wedi'i osod ar bont y craen.

Yn darparu gwelededd uniongyrchol, o gwmpas y broses o reolaeth ergonomig.

Fel arfer gyda ffon reoli neu liferi rheoli, paneli arddangos, a systemau diogelwch.

Yn addas ar gyfer gweithrediadau trwm a manwl gywir, yn enwedig mewn cyfleusterau mawr neu gymhleth.

4) PLC a Rheoli Sgrin Gyffwrdd
Gall craeniau modern ddefnyddio Rheolwr Rhesymeg Rhaglenadwy (PLC) gyda rhyngwyneb peiriant dynol sgrin gyffwrdd (AEM).

Yn caniatáu swyddogaethau rhaglenadwy, awtomeiddio a diagnosteg.

Yn gallu integreiddio sawl math mewnbwn (tlws crog, radio, caban).

Yn cefnogi cyd -gloi diogelwch a dulliau gweithredol uwch.

5) Rheolaeth Awtomatig neu Lled-Awtomatig (Uwch)
Mae gan rai craeniau nodweddion awtomeiddio ar gyfer tasgau ailadroddus.

Yn defnyddio synwyryddion, camerâu, neu systemau RFID ar gyfer lleoli a symud llwyth.

Yn lleihau llwyth gwaith gweithredwr ac yn cynyddu manwl gywirdeb.



12.Sketch

Prif Dechnegol





1. Capasiti a sefydlogrwydd llwyth uchel
Wedi'i gynllunio'n benodol i drin llwythi trwm hyd at 30 tunnell yn ddiogel ac yn effeithlon.

Mae strwythur girder dwbl yn darparu cryfder ac anhyblygedd rhagorol, gan leihau gwyro a dirgryniad o dan lwyth.

2. Rhychwant eang ac ardal waith fawr
Yn addas ar gyfer gweithdai eang a baeau mawr diolch i brif wregysau hirach ac uchder codi uwch.

Yn darparu amlen weithio fwy o'i chymharu â chraeniau girder sengl.

3. Uchder codi gwell
Mae dyluniad girder dwbl yn caniatáu i'r troli redeg ar ben y gwregysau, gan wneud y mwyaf o'r uchder codi (llwybr bachyn).

Yn ddefnyddiol wrth weithio mewn cyfleusterau gyda chyfyngiadau uchder.

4. Diogelwch Gwell
Yn meddu ar ddyfeisiau diogelwch lluosog: amddiffyn gorlwytho, cyfyngu switshis, stop brys, larymau sain a golau.

Mae cydrannau strwythurol cryfach yn lleihau'r risg o fethiant mecanyddol.

5. Gwydnwch a Hirhoedledd
Dylunio dyletswydd trwm gyda deunyddiau a chydrannau cadarn ar gyfer bywyd gwasanaeth estynedig.

Yn gallu gwrthsefyll amgylcheddau diwydiannol llym, gan gynnwys melinau dur, ffatrïoedd ac iardiau llongau.

6. Gweithrediad llyfn a manwl gywir
Yn defnyddio moduron a systemau rheoli datblygedig (VFDs, PLCs) ar gyfer cychwyn\/arosfannau llyfn a lleoli manwl gywir.

Yn lleihau gwisgo ar rannau mecanyddol ac yn gwella rheolaeth gweithredwyr.

7. Amlochredd
Yn addas ar gyfer amrywiol ddiwydiannau fel gweithgynhyrchu, gwaith metel, adeiladu, cludo a logisteg.

Gellir ei addasu gyda gwahanol ddulliau rheoli, nodweddion diogelwch, ac atodiadau codi.



1) Planhigion Gweithgynhyrchu Trwm
A ddefnyddir i godi a chludo rhannau peiriannau trwm, mowldiau ac offer.

Yn gyffredin mewn gweithgynhyrchu modurol, awyrofod, a pheiriannau trwm.

2) Melinau dur a phrosesu metel
Yn trin coiliau dur trwm, cynfasau, a chydrannau dur strwythurol.

Yn hwyluso llwytho\/dadlwytho, cydosod a symud deunydd mewn melinau rholio a siopau saernïo.

3) Diwydiant adeiladu
Yn codi deunyddiau adeiladu mawr fel trawstiau dur, blociau concrit, ac elfennau parod.

A ddefnyddir mewn planhigion concrit rhag-ddarlledu ac iardiau cydosod ar y safle.

4) iardiau adeiladu ac atgyweirio llongau
Yn symud cydrannau llongau trwm, peiriannau a chynulliadau mawr wrth adeiladu ac atgyweirio.

Yn darparu trin llwyth manwl gywir mewn lleoedd iard longau tynn.

5) logisteg a warysau
Yn trin cynwysyddion mawr, paledi a nwyddau swmp mewn canolfannau storio a dosbarthu dyletswydd trwm.

Yn symleiddio prosesau llwytho\/dadlwytho ar gyfer tryciau a threnau.

6) Planhigion Pwer a Sector Ynni
Yn codi tyrbinau trwm, generaduron, trawsnewidyddion ac offer arall wrth eu gosod a chynnal a chadw.

A ddefnyddir mewn gweithfeydd pŵer thermol, trydan dŵr a niwclear.

7) Gweithdai Rheilffordd a Modurol
Peiriannau lifftiau, siasi, a rhannau trwm ar gyfer atgyweirio, cydosod a chynnal a chadw.

Hwyluso symud cydrannau mawr yn effeithlon mewn baeau gweithdy.





1) Dylunio a Pheirianneg
Aseswch ofynion cwsmeriaid: capasiti llwyth, rhychwant, uchder codi, amgylchedd gwaith.

Creu lluniadau dylunio manwl a modelau 3D gan ddefnyddio meddalwedd CAD.

Perfformio dadansoddiad strwythurol a chyfrifiadau straen i sicrhau diogelwch a chydymffurfiad â safonau (ISO, FEM, ac ati).

2) Caffael Deunydd
Ffynhonnell platiau dur, trawstiau, moduron, cydrannau trydanol, a dyfeisiau diogelwch o gyflenwyr ardystiedig.

Gwirio deunyddiau sy'n cwrdd â'r manylebau gofynnol.

3) torri a pharatoi
Platiau dur ac adrannau wedi'u torri i faint gan ddefnyddio peiriannau torri CNC neu dorwyr plasma.

Paratowch rannau ar gyfer weldio a chydosod, gan gynnwys drilio, beveling a thriniaeth arwyneb.

4) weldio a chydosod y prif gydrannau
Weld prif wregysau (trawstiau dwbl) gan ddefnyddio weldio robotig neu â llaw, gan sicrhau manwl gywirdeb a chryfder.

Cydosod cerbydau diwedd, fframiau troli, a rhannau strwythurol eraill.

Cynnal archwiliadau dimensiwn i gynnal goddefiannau.

5) Triniaeth Arwyneb
Perfformiwch ffrwydro tywod neu ergyd i lanhau arwynebau dur.

Rhowch haenau paent primer a gwrth-cyrydiad i amddiffyn rhag rhwd a gwisgo.

6) Gweithgynhyrchu mecanwaith codi
Cydosod modur codi, blwch gêr, drwm, rhaff wifren, a bloc bachyn.

Prawf System Hoisting ar gyfer Gweithredu Llyfn a Chapasiti Llwyth.

7) Cynulliad o gydrannau craen
Gosod system deithio troli (moduron, olwynion, breciau).

System Deithio Mount Crane ar Gerbydau Diwedd.

Gosod gwifrau trydanol, paneli rheoli, switshis terfyn, larymau a dyfeisiau diogelwch.

8) Gosod a phrofi trydanol
Cysylltu moduron, systemau rheoli, a chydrannau cyflenwi pŵer.

Perfformio profion trydanol gan gynnwys ymwrthedd inswleiddio, parhad a phrofion swyddogaeth.

Rhaglen plc neu unedau rheoli os yw'n berthnasol.

9) Profi a Chomisiynu Llwyth
Cynnal profion llwyth statig a deinamig i wirio gallu codi a sefydlogrwydd.

Profwch yr holl ddyfeisiau diogelwch, larymau, a chyfyngu ar switshis.

Addasu a graddnodi rheolyddion ar gyfer gweithredu'n llyfn.

10) Archwiliad Terfynol a Sicrwydd Ansawdd
Perfformio archwiliad trylwyr yn unol â safonau a manylebau cwsmeriaid.

Cyhoeddi Adroddiadau Prawf a Dogfennau Ardystio.

11) Pecynnu a danfon
Dadosod rhannau os oes angen ar gyfer cludo.

Cydrannau pecyn yn ddiogel i atal difrod yn ystod y cludo.

Trefnu cyfarwyddiadau dosbarthu a gosod.

12) Cefnogaeth Gosod a Ar ôl Gwerthu
Goruchwylio gosod a chomisiynu ar y safle os oes angen.

Darparu hyfforddiant gweithredwyr, llawlyfrau a chanllawiau cynnal a chadw.

Cynnig cefnogaeth dechnegol a chyflenwad rhannau sbâr.

Golwg Gweithdy:

Mae'r cwmni wedi gosod platfform rheoli offer deallus, ac wedi gosod 310 set (setiau) o drin a weldio robotiaid. Ar ôl cwblhau'r cynllun, bydd mwy na 500 o setiau (setiau), a bydd y gyfradd rhwydweithio offer yn cyrraedd 95%. 32 Mae llinellau weldio wedi'u defnyddio, mae 50 wedi'u bwriadu i'w gosod, ac mae cyfradd awtomeiddio'r llinell gynnyrch gyfan wedi cyrraedd 85%.
