Prawf ffrwydrad craen uwchben Ewropeaidd

Nodweddion allweddol craeniau uwchben Ewropeaidd sy'n atal ffrwydrad

1. Cydrannau gwrth-ffrwydrad

Teclyn codi a throli:Moduron ardystiedig, breciau a rheolyddion sy'n atal gwreichion.

Systemau Trydanol:Clostiroedd fflam, cylchedau cynhenid ​​ddiogel.

Gwifrau a Chysylltiadau:Cwndidau wedi'u selio i atal fflachiadau arc.

2. Cydymffurfiad Atex & Iecex

ChyfarfodCyfarwyddeb ATEX 2014\/34\/UE(ar gyfer yr UE) aIecex(byd -eang).

Dosbarthwyd ar gyferParth 1, Parth 2 (nwyon)neuParth 21, Parth 22 (llwch).

3. Deunyddiau Adeiladu

Metelau heb eu gwisgo(Dur gwrthstaen, aloion alwminiwm).

Haenau gwrth-statigi atal rhyddhau electrostatig.

4. Mecanweithiau Diogelwch Arbennig

Diogelu Thermolmewn moduron i atal gorboethi.

Stop Brysgyda botymau gwrth-ffrwydrad.

Breciau a gerau gwrthsefyll gwreichionen.

5. Opsiynau Addasu

Dyluniadau girder sengl neu ddwbl.

Rheoli â llaw neu o bell (yn gynhenid ​​ddiogel).

Llwytho cynhwysedd o1 tunnell i 100+ tunnell.



Cymhariaeth: craeniau safonol yn erbyn ffrwydrad

Nodwedd	Craen safonol	Craen gwrth-ffrwydrad
Ardystiadau	CE, ISO	ATEX, IECEX, EN 60079
Diogelwch Trydanol	Llociau safonol	Fflam (ex d) neu ddiogelwch cynhenid ​​(ex i)
Deunyddiau	Dur carbon	Aloion dur gwrthstaen, heb fod yn barod
Gost	Cost uwch ymlaen llaw	Uwch (premiwm 20-40% ar gyfer rhannau cyn-raddol)
Gynhaliaeth	Gwiriadau arferol	Arolygiadau llym ar gyfer Cydymffurfiaeth EX





Cymhariaeth: Safon vs Crane uwchben gwrth-ffrwydrad

Nodwedd	Craen uwchben safonol	Craen uwchben gwrth-ffrwydrad
Modur a Thrydanol	Safonol, dim amddiffyniad arbennig	Llociau gwrth-wreichionen, fflam
Ardystiadau	CE, FEM, ISO	ATEX, IECEX, EN 60079
Amgylchedd defnyddio	Gosodiadau diwydiannol arferol	Peryglus (Parth 1, Parth 2, Parth 21, Parth 22)
Gost	Hiselhaiff	Uwch (oherwydd cydrannau arbenigol)

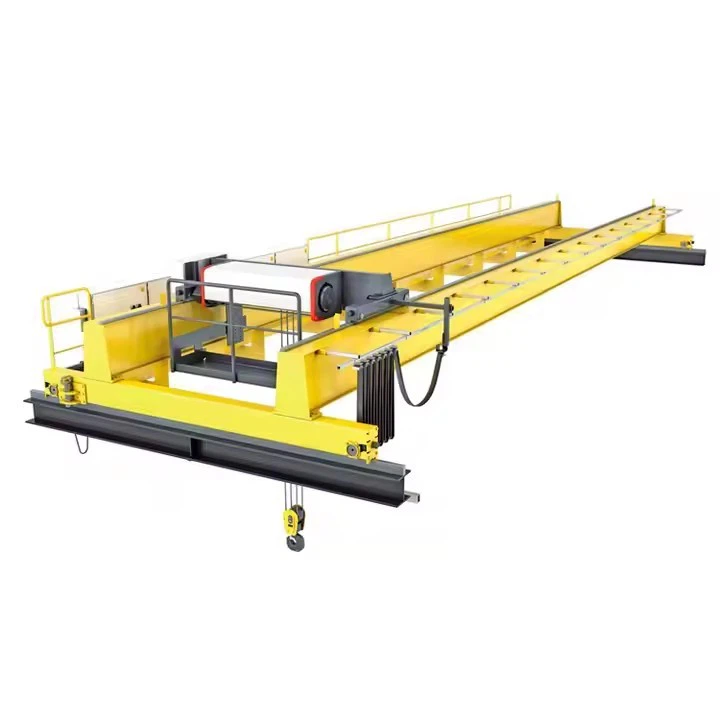

Acraen uwchben gwrth-ffrwydradwedi'i gynllunio ar gyfer marchnadoedd Ewropeaidd (yn cydymffurfio âAtex\/iecex) yn cynnwys cydrannau arbenigol wedi'u peiriannu i atal tanio mewn amgylcheddau peryglus (Parth 1, Parth 2, Parth 21, Parth 22). Isod mae dadansoddiad manwl o'i gydrannau critigol:

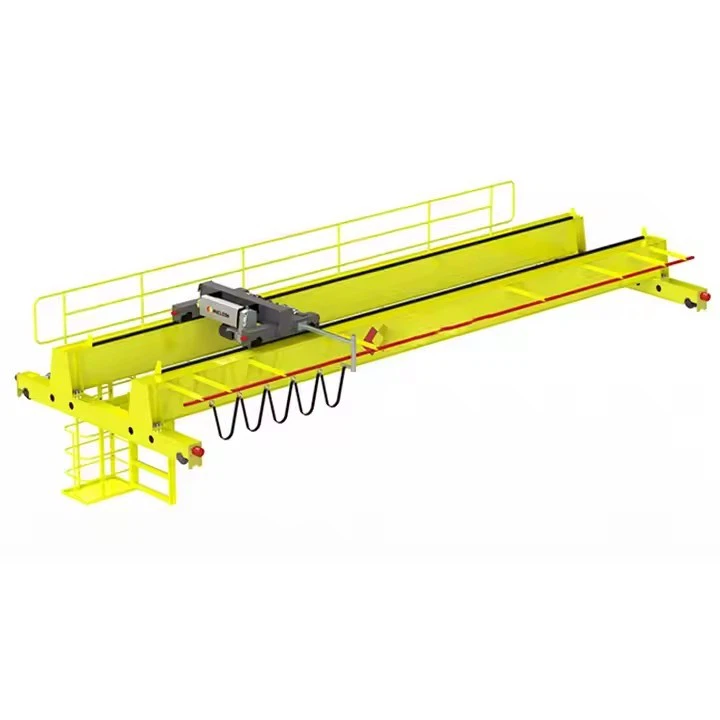

1. Pont Prawf Ffrwydrad (Girder)

Wedi eu gwneud oDeunyddiau nad ydynt yn Sparking(ee, dur gwrthstaen neu ddur wedi'i orchuddio).

Wedi'i gynllunio i leihau ffrithiant ac adeiladwaith statig.

Ar gael ynnategwr(dyletswydd ysgafn\/canolig) neudwbl(Dyletswydd trwm) Cyfluniadau.

2. Uned Teclyn codi rhag ffrwydrad

Modur:

Modur trydan wedi'i ardystio gan ATEX(Ex d, ex e, neu sgôr ex nr).

Amddiffyniad thermol i atal gorboethi.

System Brecio:

Breciau sy'n gwrthsefyll gwreichionen (mecanyddol neu electromagnetig).

Mecanweithiau methu-diogel ar gyfer arosfannau brys.

Mecanwaith codi:

Teclyn codi rhaff gwifren (cyn-radd)neuteclyn codi cadwyn (gwrthsefyll gwreichionen).

Bloc bachyn a llwythwedi'u gwneud o aloion nad ydynt yn barod.

3. Troli Prawf Ffrwydrad

Yn gartref i'r teclyn codi ac yn symud ar hyd y bont.

Olwynion a BearingsWedi'i wneud o ddeunyddiau gwrth-statig.

Modur a Blwch Gêrgyda chaeau fflam (Ex D).

Terfyn switshisgyda thai gwrth-ffrwydrad.

4. System drydanol gwrth-ffrwydrad

Panel Rheoli:

Cartrefi yn y cartref i mewn i ddeddf yn ddydd a leolwyd yn hwyliaid yn ddydd a leolwyd yn hwyliaid a gartrefwyd yn hwyliaid yn y ffaithllociau fflam (ex d) neu dan bwysau (ex p).

CynnwysGorlwytho rasys cyfnewid, cysylltwyr a thorwyr cylchedWedi'i raddio ar gyfer ardaloedd peryglus.

Gwifrau a chwndidau:

Ceblau arfog wedi'u selio i atal tanio.

Cylchedau cynhenid ​​ddiogel (ex i)ar gyfer rheolyddion foltedd isel.

System Festoon \/ Rîl Cable:

Rheoli cebl sy'n gwrthsefyll gwreichionen ar gyfer trosglwyddo pŵer a signal.

5. Rhedfa a Thryciau Diwedd Ffrwydrad

Trawstiau rhedfa:

Dur neu alwminiwm gyda haenau gwrth-statig.

Tryciau diwedd (Cynulliadau Olwyn):

Moduron gwrth-ffrwydradar gyfer symud teithio.

Olwynion nad ydynt yn Sparking(Efydd neu polywrethan).

System Rheilffyrdd a Chanllaw:

Wedi'i seilio i atal rhyddhau statig.

6. Rheolaethau gwrth-ffrwydrad

Rheoli tlws crog (cyn-raddfa):

Rheolwr llaw ardystiedig ATEX gyda botymau wedi'u selio.

Rheoli o Bell Radio (cyn-gymeradwyo):

Gweithrediad diwifr gyda signalau cynhenid ​​ddiogel.

Rheoli CAB (os yw'n berthnasol):

Caban gweithredwr dan bwysau ar gyfer amgylcheddau Parth 1.

7. Systemau Diogelwch a Monitro

Amddiffyn gorlwytho:

Cyfyngwr llwyth sy'n cydymffurfio ag ATEX.

Stop brys (cyn-raddfa):

E-stop ar ffurf madarch gyda thai gwrth-ffrwydrad.

System Gwrth-Gwrthdrawiad:

Synwyryddion is-goch neu laser gyda chaeau cyn-raddfa.

Synwyryddion Tymheredd a Nwy:

Yn monitro amodau amgylcheddol mewn amser real.

.

8. Nodweddion ychwanegol-atal ffrwydrad

Afradu statig:

Teiars dargludol, strapiau sylfaen.

Gwrthiant cyrydiad:

Haenau arbennig ar gyfer amlygiad cemegol.

Profi llwch (ar gyfer parth 21\/22):

Bearings wedi'u selio, clostiroedd tyfiant llwch.

Cymhariaeth: Cydrannau safonol yn erbyn ffrwydrad

Gydrannau	Craen safonol	Craen gwrth-ffrwydrad
Foduron	IP55 safonol	ATEX ex d\/ex e ardystiedig
Panel Rheoli	Amgaead safonol	Fflam (ex d)
Wifrau	Inswleiddio arferol	Cwndidau arfog, wedi'u selio
Breciau	Ffrithiant safonol	Deunyddiau sy'n gwrthsefyll gwreichionen
Rheoli o Bell	RF safonol	Yn gynhenid ​​ddiogel (ex i)



​

Brasluniais

Prif Dechnegol





Gwell diogelwch mewn ardaloedd peryglus

Ardystiedig ar gyferAtex\/iecexsafonau, atal gwreichion, arcs, neu ffynonellau gwres a allai danio nwyon, anweddau neu lwch fflamadwy (parthau 1, 2, 21, 22).

Mae deunyddiau nad ydynt yn gweithio (dur gwrthstaen, efydd) a haenau gwrth-statig yn lleihau risgiau ffrwydrad.

Cydymffurfio â rheoliadau llym yr UE

ChyfarfodATEX 2014\/34\/UEaEN 60079Safonau ar gyfer atmosfferau ffrwydrol.

Sy'n ofynnol mewn diwydiannau fel olew a nwy, cemegolion a fferyllol o dan gyfreithiau diogelwch yr UE.

Adeiladu cadarn a dibynadwy

Llociau fflam (ex d) neu dan bwysau (ex p) ar gyfer moduron a chydrannau trydanol.

Gwrthsefyll cyrydiad ar gyfer amgylcheddau garw (ee llwyfannau alltraeth, planhigion cemegol).

Manwl gywirdeb ac effeithlonrwydd

Gweithrediad llyfn gydaGyriannau Amledd Amrywiol (VFDs)ar gyfer cyflymiad rheoledig.

Mae rheolyddion o bell neu grogdlws (cyn-radd) yn caniatáu gweithredu'n ddiogel o bell.

Llai o amser segur a chynnal a chadw

Mae cydrannau gwydn (ee, breciau sy'n gwrthsefyll gwreichionen, berynnau wedi'u selio) yn ymestyn oes y gwasanaeth.

Mae llai o ddigwyddiadau diogelwch yn golygu aflonyddwch gweithredol is.

Yn addasadwy ar gyfer peryglon penodol

Cyfluniadau ar gyferNwy (Parth 1\/2)neuLlwch (Parth 21\/22)amgylcheddau.

Ymhlith yr opsiynau mae dyluniadau girder sengl\/dwbl, danddwr, neu ddyluniadau sy'n rhedeg uchaf.



1. Olew a nwy

Berthnasau: Trin piblinellau, falfiau, a chemegau ffrwydrol.

Rigiau alltraeth: Codi offer mewn amgylcheddau llawn methan (Parth 1).

2. Cemegol a Fferyllol

Prosesu toddyddion: Cludo hylifau fflamadwy (ee, ethanol, aseton).

Cynnal a Chadw Adweithyddion: Gosod\/tynnu peiriannau sy'n dueddol o ffrwydrad.

3. Trin Mwyngloddio a Glo

Silos Glo: Gweithredu mewn llwch llosgadwy (Parth 22).

Twneli Methan-Du.: Cynulliad offer yn ardaloedd parth 1.

4. Prosesu Bwyd a Grawn

Melinau blawd\/seilos grawn: Atal ffrwydradau llwch (Parth 21).

Planhigion siwgr: Trin cynhwysion powdr.

5. Awyrofod ac Amddiffyn

Trin Tanwydd Roced: Symud gyrwyr cyfnewidiol yn ddiogel.

6. Paent a Haenau

Bwthiau Chwistrellu: Gweithredu ger anweddau fflamadwy (Parth 2).





1.Design a pheirianneg
Casglu gofynion:

Diffinnir capasiti llwyth (ee, 10t, 50t, 100t, ac ati), rhychwant, uchder codi ac amgylchedd gweithredol.

Asesir anghenion addasu, megis dulliau rheoli (tlws crog, diwifr, caban) a nodweddion arbennig (ee gwrth-wrthdrawiad, amddiffyn gorlwytho).

Dyluniad Rhagarweiniol:

Mae peirianwyr strwythurol a dylunwyr craen yn creu dyluniad cychwynnol y craen, gan gynnwys y prif drawst, cerbyd diwedd, system godi, system droli, mecanwaith teithio, a chydrannau eraill.

Cyfrifo ac efelychu:

Perfformir cyfrifiadau llwyth i sicrhau y gall y craen drin y capasiti penodedig.

Gellir defnyddio dadansoddiad elfen gyfyngedig (FEA) i efelychu straen a gwyriadau yn y strwythur i sicrhau diogelwch a sefydlogrwydd.

Dyluniad manwl:

Ar ôl cymeradwyo, mae lluniadau manwl ar gyfer pob rhan yn cael eu gwneud, gan gynnwys y prif girder, cerbyd diwedd, system teclyn codi, moduron, systemau rheoli, a nodweddion diogelwch.

2. Caffael deunydd
Dewis deunydd crai:

Mae deunyddiau o ansawdd uchel fel dur, dur aloi, dur ffug, a chydrannau trydanol yn dod o hyd i fanylebau.

Archwilir deunyddiau ar gyfer ardystio ansawdd a chydymffurfio â safonau'r diwydiant (ee, ISO, CE).

Cyrchu Cydran:

Mae cydrannau safonol fel moduron, teclynnau codi, paneli rheoli, switshis terfyn, a dyfeisiau diogelwch yn dod o gyflenwyr dibynadwy.

3. Ffabrigo cydrannau
Prif Girder:

Torri a weldio platiau dur i ffurfio girder y bont.

Mae'r girder yn cael ei ymgynnull trwy weldio neu folltio adrannau, gan sicrhau ei fod yn cwrdd â'r cryfder a'r manwl gywirdeb gofynnol.

Cynulliad Cerbydau Diwedd:

Mae'r cerbyd diwedd yn cael ei lunio a'i ymgynnull i ddal y craen ar y rheiliau rhedfa.

Mae gwasanaethau olwyn yn cael eu gosod i sicrhau teithio'n llyfn ar hyd y cledrau.

System teclyn codi a throli:

Mae'r uned teclyn codi (trydan neu lawlyfr) wedi'i chydosod, gan gynnwys y drwm, rhaff wifren, bachyn a modur.

Mae'r system troli wedi'i hadeiladu i gludo'r teclyn codi ar draws y bont, gan gynnwys olwynion troli a mecanweithiau gyrru.

Mecanwaith teithio craen:

Mae'r olwynion craen wedi'u gosod ar y cerbydau diwedd, gan sicrhau symudiad llorweddol llyfn.

Mae'r system yrru wedi'i gosod i reoli cyflymder teithio.

4. Cynulliad Crane
Prif osodiad trawst:

Mae'r prif girder sydd wedi'i ymgynnull yn cael ei godi a'i leoli ar y cerbydau diwedd.

Mae'r girder wedi'i alinio i sicrhau cywirdeb strwythurol.

Gosodiad troli a theclyn codi:

Mae'r system troli wedi'i gosod ar y prif girder, ac mae'r teclyn codi wedi'i osod ar y troli.

Mae'r gadwyn llwyth neu'r rhaff wifren yn cael ei gosod a'i phrofi ar gyfer gweithredu'n llyfn.

Mecanwaith Teithio Gosod:

Mae'r olwynion craen wedi'u gosod, ac mae'r mecanwaith gyrru wedi'i gysylltu â'r system reoli ar gyfer symud llorweddol.

5. Gosod System Drydanol a Rheoli
Panel Gwifrau a Rheoli:

Mae'r panel rheoli wedi'i osod a'i wifro i reoli'r holl symudiadau craen (hoisting, troli, teithio craen).

Mae switshis terfyn, botymau stopio brys, a larymau diogelwch wedi'u hintegreiddio i'r system reoli.

Gosod Modur a Gêr:

Mae moduron ar gyfer codi, teithio, a'r troli wedi'u gosod a'u cysylltu â'u priod systemau gêr.

Profi Systemau Rheoli:

Mae systemau rheoli yn cael eu gwirio i sicrhau bod rheolaeth tlws crog, o bell di -wifr, neu opsiynau rheoli caban yn integreiddio'n iawn.

6. Profi a rheoli ansawdd
Profi Llwyth:

Mae'r craen yn cael profion llwyth statig (i wirio sefydlogrwydd) a phrofion llwyth deinamig (i wirio perfformiad gweithredol o dan amodau gwaith gwirioneddol).

Profir switshis amddiffyn a therfyn gorlwytho i sicrhau eu bod yn gweithredu'n gywir.

Profi System Diogelwch:

Mae'r larymau sain a golau, switshis terfyn, botymau stop brys, a dyfeisiau diogelwch i gyd yn cael eu profi am ymarferoldeb.

Profi Symud:

Profir yr holl symudiadau-hoisting, symud troli, teithio pont, a rheoli siglo-am weithrediad a manwl gywirdeb llyfn.

Profi Trydanol:

Profir yr holl gydrannau trydanol ar gyfer gwifrau, sylfaen a chyfathrebu yn iawn rhwng systemau.

Dogfennaeth ac ardystiad:

Archwilir y craen yn unol â safonau diogelwch rhyngwladol ac mae'n cael ardystiad gan awdurdodau perthnasol (ee, CE, ISO).

Mae tystysgrifau prawf ar gyfer moduron, craeniau a phrofion llwyth yn cael eu paratoi.

7. Arolygu a phaentio terfynol
Archwiliad Gweledol:

Gwneir archwiliad trylwyr i sicrhau bod y craen yn cwrdd â manylebau dylunio a gofynion diogelwch.

Paentio:

Mae'r craen wedi'i baentio â haenau gwrth-cyrydiad o ansawdd uchel i'w amddiffyn rhag amodau amgylcheddol.

Marcio a labelu:

Mae labeli diogelwch, rhybuddion a marciau gallu yn cael eu cymhwyso i'r craen i'w hadnabod yn iawn.

8. Dosbarthu a Gosod
Llongau:

Mae'r craen yn cael ei ddadosod yn ofalus i rannau cludadwy (os oes angen) a'i gludo i leoliad y cwsmer.

Gosod:

Mae'r craen wedi'i osod ar y safle, a gwneir yr holl gysylltiadau (pŵer, mecanyddol, rheolaeth).

Comisiynu Terfynol:

Mae'r craen yn cael ei gomisiynu trwy ei redeg trwy gyfres o brofion gweithredol i sicrhau ei fod yn gweithio'n iawn.

Mae hyfforddiant gweithredwyr yn cael ei gynnal, os oes angen, i'w ddefnyddio'n ddiogel ac yn effeithlon.

9. Cefnogaeth ôl-osod
Hyfforddiant Cwsmer:

Hyfforddiant gweithredwyr ar sut i ddefnyddio'r craen yn ddiogel ac yn effeithiol.

Amserlen Cynnal a Chadw:

Darparu cynllun cynnal a chadw ar gyfer gweithrediad parhaus y craen, gan gynnwys archwiliadau rheolaidd, iro a phrofi.

Cefnogaeth ar ôl gwerthu:

Yn cynnig gwasanaethau sbâr, datrys problemau ac atgyweirio.

Golwg Gweithdy:

Mae'r cwmni wedi gosod platfform rheoli offer deallus, ac wedi gosod 310 set (setiau) o drin a weldio robotiaid. Ar ôl cwblhau'r cynllun, bydd mwy na 500 o setiau (setiau), a bydd y gyfradd rhwydweithio offer yn cyrraedd 95%. 32 Mae llinellau weldio wedi'u defnyddio, mae 50 wedi'u bwriadu i'w gosod, ac mae cyfradd awtomeiddio'r llinell gynnyrch gyfan wedi cyrraedd 85%.
