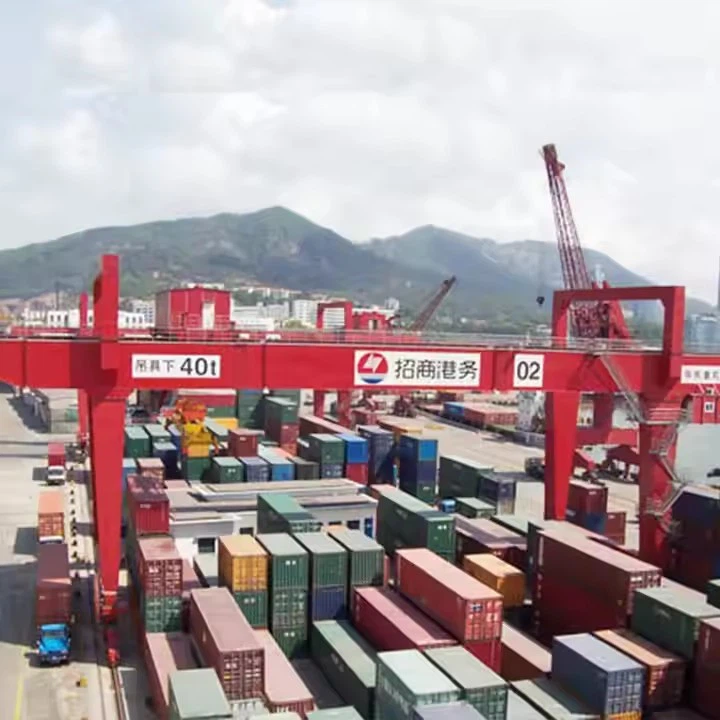

Craen gantri cynhwysydd rheoli o bell

Nodweddion Allweddol
1. System Rheoli o Bell Di -wifr
Rheoli o bell radio (hyd at ystod 100m) ar gyfer gweithrediad diogel, hyblyg.
GWAHANIAETH IP GWEITHREDOL A GORFFENNAF DUST ar gyfer amgylcheddau garw (ee, porthladdoedd, amodau glawog).
Stop brys a gwrth-ymyrraeth ar gyfer gwell diogelwch.
2. Trin Cynhwysydd Effeithlonrwydd Uchel
Taenwyr (twistlocks) - awtomatig neu lawlyfr ar gyfer cynwysyddion 20 troedfedd, 40 troedfedd, 45 troedfedd.
Capasiti codi - fel arfer 20-60 tunnell (trin cynhwysydd sengl).
Cyflymder codi - Addasadwy (10-30 m\/min) ar gyfer llwytho\/dadlwytho'n gyflym.
3. Dyluniad strwythurol cadarn

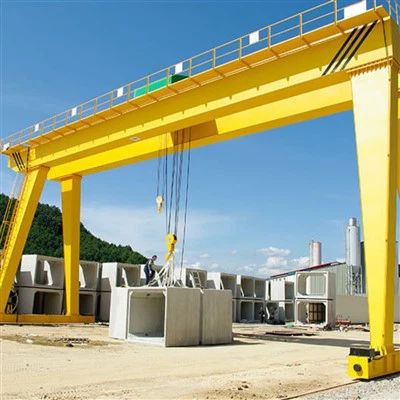

Adeiladu dwbl-girder ar gyfer sefydlogrwydd dyletswydd trwm.
Gorchudd sy'n gwrthsefyll cyrydiad (paent epocsi neu wedi'i galfaneiddio) ar gyfer amgylcheddau morol.
System Olwyn a Rheilffyrdd - Mae rhai modelau'n rhedeg ar draciau ar gyfer symud yn gyfyngedig.
4. Nodweddion Diogelwch Clyfar
Amddiffyn gorlwytho (cyfyngwr llwyth).
Systemau Osgoi Gwrth-Ffordd a Gwrthdrawiadau.
Terfyn switshis (rheolaeth uchder uchaf\/is).
5. Opsiynau Pwer
Trydan (3- Cyfnod AC) - yn fwyaf cyffredin ar gyfer porthladdoedd.
Disel\/hydrolig - ar gyfer lleoliadau anghysbell heb bŵer grid.

Mathau o graeniau gantri rheoli o bell ar gyfer cynwysyddion
1. CRANE NANTRY CYNHWYSYDD LLEOLIAD SEFYDLOG
Llonydd, wedi'i bolltio i sylfaen.
A ddefnyddir mewn porthladdoedd bach, warysau, neu iardiau rheilffordd.
2. Crane gantri wedi'i osod ar reilffordd (RMG)
Yn symud ar reiliau cyfochrog ar gyfer pentyrru cynwysyddion mewn terfynellau.
Awtomeiddio uchel yn bosibl (RMGs lled-awtomataidd).
3. Craen gantri wedi'i blino'n rwber (RTG)
Symudol ar deiars rwber, a ddefnyddir mewn iardiau cynwysyddion.
Yn aml yn hybrid (disel + trydan) ar gyfer hyblygrwydd.

Capasiti Llwytho Graddedig: 5 tunnell, 10 tunnell, 100 tunnell, wedi'i addasu, 16\/3.2 tunnell, 20\/5 tunnell, 32\/5 tunnell, 50\/10 tunnell

Max. Uchder codi: 40m, wedi'i addasu

Rhychwant: 35m neu ofynion cleientiaid

Gwarant: 1 flwyddyn

Pwysau (kg): 50000 kg

Cydrannau Craidd: plc, injan, dwyn, blwch gêr, modur, llestr pwysau, gêr, pwmp

Ffordd reoli: cab, teclyn rheoli o bell ddi -wifr neu wedi'i addasu

1. Cydrannau strwythurol
A. Prif Girder (Pont)
Swyddogaeth: strwythur dwyn llwyth cynradd sy'n rhychwantu'r ardal waith
Mathau:
Girder sengl (ar gyfer llwythi ysgafnach<20 tons)
Girder dwbl (dyletswydd trwm, 20-60+ tunnell)
Deunydd: Dur gradd uchel gyda gorchudd sy'n gwrthsefyll cyrydiad
B. Coesau\/Cefnogaeth
Coesau Sefydlog: wedi'u gosod yn barhaol i sylfaen
Coesau y gellir eu haddasu: Caniatáu ar gyfer amrywiad uchder
Outriggers: Darparu sefydlogrwydd ychwanegol ar gyfer rhychwantau ehangach
C. Cerbydau diwedd
Cartrefu'r olwynion\/mecanweithiau teithio
Cynhwyswch byfferau\/bymperi ar gyfer amddiffyn effaith

2. CYDRANNAU Codi a Thrin
A. Mecanwaith codi
Teclyn codi rhaff gwifren drydan (mwyaf cyffredin)
Capasiti: 20-60 tunnell
Cyflymder: 5-30 m\/min (Rheoli Amledd Amrywiol)
Teclyn codi cadwyn (ar gyfer cymwysiadau ysgafnach)
B. Taenwr (Codwr Cynhwysydd)
Mathau:
Sefydlog (20 '\/40'\/45 'Cynhwysyddion)
Telesgopig (y gellir ei addasu ar gyfer gwahanol feintiau)
Cylchdroi (ar gyfer lleoli cynwysyddion)
Mecanwaith twistlock: cloi awtomatig neu â llaw
C. System troli
Mecanwaith traws-deithio ar hyd girder
Gyriant modur gyda rheolaeth amledd
Yn cynnwys technoleg gwrth-ffordd

3. Systemau Symud a Theithio
A. Gyriannau Teithio
Rheilffyrdd wedi'u gosod: olwynion dur ar draciau
Rwber-blin: ar gyfer amrywiadau rtg
Gyrru moduron: a reolir gan amledd AC
B. System frecio
Breciau brys
Breciau gwasanaeth
Amddiffyniad gwrth-ddrifft

4. System Rheoli o Bell
A. Uned Trosglwyddydd
Llaw gwrth -ddŵr graddedig IP67
100-300 m Ystod weithredu
Botwm stopio brys
Rhyngwyneb Arddangos Llwyth
B. Uned Derbynnydd
Wedi'i osod ar strwythur craen
Uned Prosesu Signalau
Cylchedwaith methu-diogel
C. Rheoli Rhyngwynebau
Rheoli Cyflymder Teclyn codi
Traverse Troli
Teithio gantri
Swyddogaethau Taenwr

5. Systemau Diogelwch a Monitro
A. Monitro Llwyth
Llwythwch gelloedd
Amddiffyn gorlwytho
Systemau gwrth-wrthdrawiad
B. Terfyn switshis
Codi Terfynau Uchaf\/Isaf
Stopio pen troli
Terfynau Teithio
C. Diogelu'r Amgylchedd
Mae cyflymder gwynt yn monitro
Amddiffyniad mellt
Pwerdy Brys

.

6. Systemau Trydanol
A. Cyflenwad Pwer
380V\/480V 3- Cyfnod AC
Rîl cebl neu system festoon
Opsiynau pŵer wrth gefn
B. Cabinet Rheoli
System Rheoli PLC
Gyriannau Amledd Amrywiol
Amddiffyniad cylched
C. Goleuadau a Larymau
Goleuadau Rhybudd Strobe
Larymau clywadwy
Goleuadau Brys

7. Ychwanegiadau dewisol
Systemau lleoli awtomataidd
Systemau pwyso cynhwysydd
Diagnosteg o bell
Systemau camera ar gyfer mannau dall
Rheoli Gwrth-Fyw

Brasluniais

1. Diogelwch gwell
Mae gweithredwr yn aros ar lefel y ddaear, gan osgoi swyddi uchel peryglus
Mae'r swyddogaeth stopio brys yn caniatáu cau i lawr ar unwaith o bell
Mae systemau osgoi gwrthdrawiadau yn atal damweiniau ag offer arall

2. Gwell Effeithlonrwydd Gweithredol
Trin cynhwysydd cyflymach gyda rheolyddion diwifr manwl gywir
Gweithrediad aml-swyddogaeth (codi, croesi, lledaenu) o anghysbell sengl
Gall gwell gwelededd fel gweithredwr leoli ei hun yn optimaidd

3. Arbedion Cost
Yn dileu seilwaith cabanau (lleihau costau strwythurol)
Y defnydd o ynni is o'i gymharu â chraeniau a weithredir gan gabanau
Llai o weithwyr - gall un gweithredwr reoli craeniau lluosog

4. Hyblygrwydd a gallu i addasu
Gall gweithredwyr symud yn rhydd i gynnal onglau gwelededd gorau
Hawdd i ôl -ffitio craeniau gantri presennol gyda systemau anghysbell
Mae rheolaethau rhaglenadwy yn caniatáu patrymau gweithredu wedi'u haddasu

5. Gweithrediad amgylchedd garw
Remotes gwrth -ddŵr\/gwrth -lwch (graddfa IP67) gwaith mewn glaw\/eira
Dim gweithredwr agored mewn tymereddau eithafol na pharthau peryglus
Cydrannau sy'n gwrthsefyll cyrydiad ar gyfer amgylcheddau morol

1. Terfynellau Porthladd a Harbyrau
Trosglwyddiadau cynhwysydd llong-i-lan
Gweithrediadau pentyrru mewn iardiau cynwysyddion
Llwytho\/dadlwytho tryciau wrth gatiau
2. Cyfleusterau rhyngfoddol
Trosglwyddiadau Cynhwysydd Rheilffordd-i-Truck
Gweithrediadau depo ar gyfer cynwysyddion gwag
Gweithrediadau traws-docio
3. Warysau logisteg
Storio cynhwysydd dwysedd uchel
Llwytho\/dadlwytho o lorïau
Systemau didoli cynhwysydd
4. Gweithrediadau Arbenigol
Seiliau logisteg milwrol
Terfynellau cyflenwi ar y môr
Trin Cynhwysydd Rhyddhad Trychineb
5. Cyfleusterau Gweithgynhyrchu
Trin cydrannau trwm mewn ffatrïoedd
Iardiau adeiladu parod
Trin deunydd swmp

1. Dylunio a Pheirianneg

Peirianneg fanwl: Datblygu lluniadau a manylebau peirianneg manwl, gan gynnwys y prif drawst, teclyn codi, troli, cerbydau diwedd a chydrannau eraill.

Efelychu a modelu: Defnyddiwch ddyluniad gyda chymorth cyfrifiadur (CAD) ac offer efelychu i fodelu perfformiad y craen a gwneud y gorau o'i ddyluniad.

2. Dewis Deunydd

Manylebau Deunydd: Dewiswch ddeunyddiau o ansawdd uchel sy'n cwrdd â'r gofynion ar gyfer cryfder, gwydnwch a gwrthiant gwres. Mae deunyddiau cyffredin yn cynnwys dur cryfder uchel, aloion, a haenau arbenigol.

Caffael: Deunyddiau ffynhonnell gan gyflenwyr cymeradwy, gan sicrhau eu bod yn cwrdd â'r safonau ansawdd ac ardystio angenrheidiol.

3. Ffabrigo Cydran

Torri a siapio: torri a siapio deunyddiau crai i'r cydrannau gofynnol, fel trawstiau, colofnau a cromfachau. Gall hyn gynnwys prosesau fel torri plasma, torri laser, a pheiriannu. Weldio a Chynulliad: Weld Cydrannau gyda'i gilydd i ffurfio elfennau strwythurol y craen. Mae hyn yn cynnwys weldio'r prif drawst, cerbydau diwedd, a rhannau eraill sy'n dwyn llwyth.

4. Cynulliad

Is-ymgynnull: Cydosod cydrannau unigol, fel y system doisting, troli, a cherbydau diwedd, i is-ymgynnull. Mae hyn yn cynnwys ffitio rhannau gyda'i gilydd a sicrhau aliniad cywir.Main Cynulliad: Cyfunwch is-gynulliadau i lunio'r strwythur craen cyflawn. Mae hyn yn cynnwys mowntio'r teclyn codi a'r troli ar y prif drawst, atodi'r cerbydau diwedd, a gosod y systemau rheoli.

5. Integreiddio systemau

Systemau Trydanol: Gosod cydrannau trydanol, gan gynnwys moduron, paneli rheoli, gwifrau a synwyryddion. Sicrhewch fod systemau trydanol y craen wedi'u hintegreiddio a'u profi'n iawn.

Systemau Rheoli: Gweithredu a ffurfweddu systemau rheoli, megis rheolwyr rhesymeg rhaglenadwy (PLCs), rheolyddion o bell, a dyfeisiau diogelwch. Gwiriwch fod y systemau rheoli yn gweithredu'n gywir ac yn cael eu graddnodi.

6. Profi a sicrhau ansawdd

Profi Cyn-Operational: Cynnal profion cyn-weithredol i wirio ymarferoldeb y craen, gan gynnwys profion llwyth, profi gweithredol y mecanweithiau codi a theithio, a gwirio system reoli.

Profi Diogelwch: Gwiriwch fod nodweddion diogelwch, megis switshis terfyn, larymau, ac arosfannau brys, yn gweithio'n gywir ac yn cwrdd â safonau diogelwch.

Arolygu: Perfformio archwiliad manwl o strwythur a chydrannau'r craen i sicrhau cydymffurfiad â manylebau dylunio a safonau ansawdd.

7. Addasiadau a Graddnodi Terfynol

Tiwnio mân: Gwnewch unrhyw addasiadau angenrheidiol i wneud y gorau o berfformiad y craen a sicrhau gweithrediad llyfn. Gall hyn gynnwys synwyryddion graddnodi, addasu rheolyddion, a mireinio'r system godi.

Dogfennaeth: Paratoi ac adolygu dogfennaeth, gan gynnwys llawlyfrau gweithredu, canllawiau cynnal a chadw, a chyfarwyddiadau diogelwch.

8. Dosbarthu a Gosod

Cludiant: Trefnwch i gludo'r craen i'r safle gosod, gan sicrhau ei fod yn cael ei drin a'i gludo'n ddiogel i atal difrod.

Gosod: Goruchwylio gosod y craen yng nghyfleuster y cwsmer, gan gynnwys cydosod, alinio, a chysylltu â ffynonellau pŵer a systemau rheoli.

Hyfforddiant: Darparu hyfforddiant i weithredwyr a phersonél cynnal a chadw i sicrhau eu bod yn gyfarwydd â gweithdrefnau gweithrediad a diogelwch y craen.

9. Comisiynu a throsglwyddo

Comisiynu: Cynnal profion comisiynu terfynol i wirio bod y craen yn gweithredu'n gywir o dan amodau'r byd go iawn ac yn cwrdd â manylebau perfformiad.

Trosglwyddo: Trosglwyddo'r craen i'r cwsmer yn swyddogol, gan ddarparu'r holl ddogfennaeth angenrheidiol, gan gynnwys tystysgrifau cydymffurfio, gwybodaeth warant, ac amserlenni cynnal a chadw.

Arolygu Deunydd

Archwiliad Ansawdd: Gwneir archwiliad o ansawdd caeth ar y deunyddiau crai a brynwyd i sicrhau eu bod yn cwrdd â'r gofynion dylunio a'r safonau cenedlaethol.

Storio Deunydd: Mae deunyddiau cymwys yn cael eu storio yn ôl dosbarthiad i atal cyrydiad neu ddifrod.

Torri a ffurfio

Torri Dur: Defnyddiwch dorri plasma, torri laser neu dorri fflam a thechnolegau eraill i dorri'r dur yn ôl maint y llun dylunio.

Ffurfio Prosesu: Ffurfiwch y plât dur trwy blygu, rholio, weldio a phrosesau eraill i weithgynhyrchu'r prif drawst, trawst diwedd a rhannau strwythurol eraill.

Weldio

Weldio Cydran: Mae'r rhannau dur wedi'u torri a ffurfio yn cael eu weldio i'r prif strwythurau fel y prif drawst, trawst diwedd a throli. Mae angen rheoli'r broses weldio yn llym i sicrhau cryfder strwythurol ac ansawdd weldio.

Archwiliad Weld: Defnyddiwch dechnoleg profi annistrywiol (megis profion ultrasonic, profion radiograffig) i archwilio'r welds i sicrhau nad oes craciau na diffygion eraill.

Pheiriannu

Peiriannu Precision: Perfformir peiriannu manwl ar gydrannau allweddol y craen, megis setiau olwynion, seddi dwyn, pwlïau, ac ati, i sicrhau eu cywirdeb dimensiwn a'u hansawdd arwyneb.

Cynulliad y peiriant cyfan

Cynulliad Cyffredinol: Ar sail cyn-ymgynnull, cynhelir cynulliad cyffredinol y craen, gan gynnwys gosodiad terfynol y prif drawst, trawst diwedd, mecanwaith codi, mecanwaith cerdded, ac ati.

Comisiynu a phrofi

O dan amodau deinamig, profir perfformiad gweithredol y craen, gan gynnwys profi codi, cerdded, llywio a swyddogaethau eraill. Mae maint cyffredinol y craen bont sydd wedi'i ymgynnull yn cael ei wirio i sicrhau bod yr holl ddimensiynau'n cwrdd â'r gofynion dylunio.

Chwistrellu a thriniaeth gwrth-cyrydiad

Triniaeth Arwyneb Tynnu rhwd: Tynnu rhwd ar wyneb y craen, mae'r dulliau cyffredin yn cynnwys amddiffyn tywod, piclo, ac ati. Chwistrellu primer: chwistrell primer gwrth-cyrydiad chwistrell ar yr wyneb wedi'i drin i atal ocsidiad metel a chyrydiad. Chwistrellu Lliw Chwistrellu Topcoat: Chwistrellwch Topcoat yn unol â gofynion cwsmeriaid neu safonau diwydiant i roi effaith amddiffynnol ac addurniadol i'r craen. Marcio: Ar ôl chwistrellu, marciwch wybodaeth adnabod y craen yn unol â'r manylebau, megis model, llwyth graddedig, ac ati.

Ffatri a gosodiad

Pecynnu a chludiant

Amddiffyn Pecynnu: Pecynnu'n amddiffynnol cydrannau allweddol y craen i atal difrod wrth ei gludo. Trefniant cludo: Yn ôl maint yr offer a'r amodau cludo, dewiswch ddull cludo addas i gludo'r craen i safle'r cwsmer.

Derbyn a Chyflenwi

Derbyn Cwsmer

Derbyn ar y safle: Mae'r cwsmer yn cynnal y craen ar y safle yn unol â gofynion y contract a manylebau technegol i wirio perfformiad ac ansawdd yr offer.

Cywiro Problemau: Os canfyddir unrhyw broblemau, mae angen i'r gwneuthurwr eu cywiro mewn pryd i sicrhau bod yr offer yn cwrdd â gofynion y cwsmer yn llawn. Cyflwyno a defnyddio Hyfforddiant Gweithredol: Mae'r gwneuthurwr fel arfer yn hyfforddi gweithredwyr y cwsmer i sicrhau y gallant weithredu'r craen yn gywir ac yn ddiogel.
