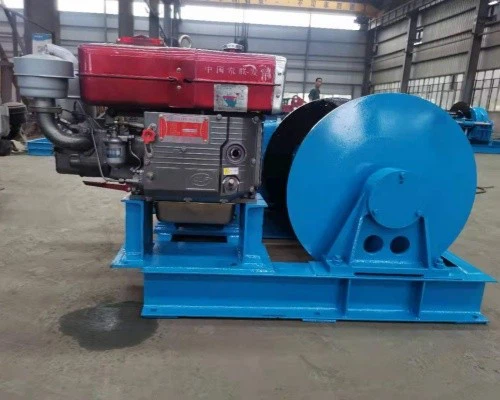

20t desiel winch

A 20- tunnell winch diselyn beiriant tynnu a chodi dyletswydd trwm wedi'i bweru gan injan diesel, wedi'i gynllunio ar gyfer cymwysiadau diwydiannol, adeiladu, morol ac oddi ar y ffordd garw. Mae'n darparu perfformiad dibynadwy mewn amgylcheddau anghysbell neu lem lle nad oes trydan ar gael.

1. Pwer a Pherfformiad
Peiriant: Peiriant Diesel Torque Uchel (EG, Cummins, Deutz, neu Yanmar)
Marchnerth (HP): Yn nodweddiadol 80–150 hp (yn dibynnu ar y model)
Capasiti Tynnu: 20 tunnell fetrig (20, 000 kg \/ 44, 000 pwys)
Cyflymder llinell: Addasadwy, fel arfer 0 - 15 m\/min (rheolaeth hydrolig)
Capasiti drwm: Yn dal 100–200 metr o raff gwifren ddur (ee diamedr 28–32mm)
2. Mecanwaith Winch
Math Drwm: Drwm Sengl neu Ddwbl (ar gyfer gweithrediadau cebl lluosog)
System Brecio: brêc methu-diogel awtomatig + brêc brys â llaw
System reoli: hydrolig neu fecanyddol, gydag opsiwn rheoli o bell
Clutch: Ymgysylltu\/ymddieithrio drwm ar gyfer gweithredu'n llyfn
3. Gwydnwch a Diogelwch
Ffrâm: Adeiladu dur wedi'i atgyfnerthu ar gyfer llwythi trwm
Amddiffyn Gorlwytho: Yn atal difrod rhag tensiwn gormodol
Gwrthiant y Tywydd: Gorchudd gwrth-gyrydiad ar gyfer defnyddio morol\/mwyngloddio
4. Mowntio a Symudedd
Opsiynau Gosod:
Wedi'i osod ar sgid (ar gyfer setiau dros dro)
Tryc\/trelar wedi'i osod (ar gyfer gweithrediadau symudol)
Sefydlog ar lwyfannau (morol, rigiau olew)

1. Peiriant Diesel
Swyddogaeth: Mae'n darparu pŵer mecanyddol i yrru'r winsh.
Brandiau cyffredin: Cummins, Deutz, Yanmar, neu Yuchai.
Ystod HP: Yn nodweddiadol 80–150 hp (yn dibynnu ar ofynion llwyth).
Nodweddion:
Wedi'i oeri ag aer neu wedi'i oeri â dŵr.
Cychwyn trydan neu law.
Tanwydd-effeithlon gyda torque uchel ar gyfer llwythi trwm.
2. Winch Drum
Swyddogaeth: Storfeydd a rhyddhau'r rhaff\/cebl gwifren.
Mathau:
Drwm sengl - safon ar gyfer y mwyafrif o gymwysiadau.
Drwm Dwbl - Yn caniatáu gweithrediadau cebl lluosog (ee, codi\/tynnu ar yr un pryd).
Capasiti: Yn dal 100-200 metr o raff gwifren ddur (diamedr 28–32mm fel arfer).
Deunydd: Dur cryfder uchel gyda gorchudd sy'n gwrthsefyll gwisgo.
3. Rhaff Gwifren (cebl)
Deunydd: Dur Tensil Uchel (ee, galfanedig neu annaleisio).
Diamedr: 28–32mm (yn amrywio yn seiliedig ar gapasiti llwyth).
Math Lleyg: Fel arfer 6x36 neu 6x19 IWRC (craidd rhaff gwifren annibynnol ar gyfer cryfder).
Ffactor Diogelwch: O leiaf 5: 1 (wedi'i raddio am 20t ond gall drin llwythi deinamig uwch).
4. Gearbox & Transmission
Swyddogaeth: Yn trosi pŵer injan yn rym tynnu rheoledig.
Mathau:
Blwch Gêr Planedau - Compact, Torque Uchel.
Blwch Gêr Worm-Hunan-gloi, yn dda ar gyfer llwythi trwm.
Cymhareb Gear: Yn nodweddiadol 150: 1 i 300: 1 (ar gyfer pŵer tynnu uchel).
5. System Hydrolig (os yw Winch Hydrolig)
Cydrannau:
Pwmp hydrolig (wedi'i yrru gan injan diesel).
Modur hydrolig (yn trosi pŵer hylif yn gylchdro).
Falfiau rheoli (rheoleiddio cyflymder a chyfeiriad).
Manteision: Gweithrediad llyfn, rheoli cyflymder amrywiol, amddiffyn gorlwytho.
6. System Brecio
Mathau:
Brêc methu-diogel awtomatig-yn ymgysylltu os collir pŵer.
Brêc Band Mecanyddol - brêc brys â llaw.
Brecio deinamig - yn arafu cylchdroi drwm wrth ei ryddhau.
Nodwedd Diogelwch: Yn atal rhyddhau cebl heb ei reoli.
7. Mecanwaith Clutch
Swyddogaeth: Yn ymgysylltu\/ymddieithrio'r drwm o'r system yrru.
Mathau:
Cydiwr â llaw-a weithredir gan lifer.
Cydiwr niwmatig neu hydrolig-wedi'i reoli o bell.
8. System reoli
Opsiynau:
Rheoli lifer â llaw - syml, dibynadwy.
Falf rheoli hydrolig - ar gyfer cyflymder amrywiol.
Rheoli o Bell Di -wifr - Gweithrediad diogel o bell.
9. Strwythur Ffrâm a Mowntio
Deunydd: Adeiladu dur ar ddyletswydd trwm.
Mathau mowntio:
Wedi'i osod ar sgid (cludadwy).
Tryc\/trelar wedi'i osod (symudol).
Sylfaen sefydlog (ar gyfer gosodiadau parhaol).
10. Ategolion dewisol
Fairlead (Roller neu Hawse): Yn tywys y rhaff wifren yn llyfn.
Bloc SNATCH: Yn cynyddu capasiti tynnu trwy systemau pwli.
System Monitro Llwyth: Darlleniad digidol ar gyfer rheoli tensiwn.
Canllaw cebl: yn atal rhaff yn tanglo.

1. Torque uchel a phwer
Mae peiriannau disel yn darparu torque cryf, cyson, gan eu gwneud yn ddelfrydol ar gyfer llwythi trwm (20t+).
Yn fwy addas ar gyfer gweithredu'n barhaus heb orboethi (yn wahanol i winshis trydan).
Dim dibyniaeth ar waith pŵer allanol mewn lleoliadau anghysbell neu oddi ar y grid.
2. Effeithlonrwydd Tanwydd ac Amser Rhedeg Hir
Mae tanwydd disel yn drwchus ynni, gan ddarparu amser rhedeg hirach na gasoline neu ddewisiadau amgen sy'n cael eu pweru gan fatri.
Y defnydd o danwydd is o dan lwythi trwm o'i gymharu â systemau hydrolig.
Yn ddelfrydol ar gyfer gweithrediadau hirfaith (ee mwyngloddio, morol, gwaith maes olew).
3. Gwydnwch mewn amodau garw
Gwrthsefyll y tywydd-Gweithiau mewn glaw, eira, neu dymheredd eithafol.
Gwrthsefyll llwch a malurion - yn well na moduron trydan mewn amgylcheddau budr (ee, adeiladu, mwyngloddio).
Opsiynau sy'n gwrthsefyll cyrydiad ar gael ar gyfer defnyddio Morol\/Dŵr Halen.
4. Mowntio a Symudedd Amlbwrpas
Gall fod wedi'i osod ar lori, gosod sgid, neu ar gyfer cludadwyedd trelar.
Nid oes angen ffynonellau pŵer allanol-yn gweithredu yn annibynnol.
Wedi'i adleoli'n hawdd o'i gymharu â winshis trydan sefydlog.
5. Cryfach ac yn fwy dibynadwy na winshis trydan
Dim diferion foltedd (yn wahanol i winshis trydan sy'n colli pŵer gyda cheblau hir).
Dim materion draen batri-yn hanfodol ar gyfer gweithrediadau adfer.
Yn trin llwythi sioc yn well (ee, jerks sydyn wrth adfer neu dynnu).
6. Cynnal a chadw is na winshis hydrolig
Mecaneg symlach o gymharu â systemau hydrolig (dim pympiau\/pibellau i ollwng).
Mae mecaneg yn deall peiriannau haws i wasanaeth-disel yn eang.
Llai o bwyntiau methu na setiau hydrolig cymhleth.
7. Cost-effeithiol ar gyfer defnyddio dyletswydd trwm
Costau tymor hir is na winshis trydan neu hydrolig mewn lleoliadau diwydiannol.
Mae peiriannau hirach-span-disel yn cael eu hadeiladu i'w defnyddio'n drwm, yn barhaus.
Gwerth ailwerthu uwch oherwydd gwydnwch.

1. Adeiladu a Pheirianneg Trwm
Trin Dur a Choncrit - Codi a lleoli trawstiau trwm, slabiau rhag -ddarlledu, a deunyddiau adeiladu.
Gwaith pentyrru a sylfaen - tynnu pentyrrau dalennau, rigiau drilio, a chaissons.
Cynulliad Crane Tower - Cynorthwyo i godi a datgymalu craeniau mawr.
2. Mwyngloddio a Chwarel
Gweithrediadau Dragline - Symud creigiau mawr, mwyn, a gorlwyth.
Adfer offer trwm - Tynnu tryciau dympio sownd, cloddwyr, neu rigiau drilio.
Trin deunydd - Llwytho\/dadlwytho peiriannau mwyngloddio trwm.
3. Gweithrediadau Morol ac Ar y Môr
Llongau angori ac angori Trin - Lleoli llongau mewn porthladdoedd neu rigiau alltraeth.
Adferiad Achub a Dryllio - Codi cychod suddedig neu offer tanddwr.
Cefnogi Carthu - Tynnu pibellau carthu ac angorau.
4. Diwydiant Olew a Nwy
Tynnu Piblinell - Gosod a thensiwn piblinellau trwm.
Ffynnon Gwasanaethu - Trin atalwyr chwythu allan (BOPs) ac offer drilio.
Rigio a Chodi Trwm - Gosod cydrannau purfa.
5. Coedwigaeth ac Amaethyddiaeth
Skiding log ac echdynnu pren - Llusgo coed wedi'u cwympo i ardaloedd llwytho.
Clirio Tir - Tynnu bonion, clogfeini a malurion.
Adferiad Offer Fferm Trwm - Tynnu tractorau sownd neu gynaeafwyr.
6. Adferiad Cerbydau Trwm ac Offer
Tynnu Truck & Trailer-Adennill Tryciau Gwrthdroi neu Golged i lawr.
Adferiad milwrol a thanc - a ddefnyddir gan luoedd arfog ar gyfer echdynnu tanciau.
7. Gwaith Cyfleustodau a Sifil
Gosod Llinell Pwer - Tynnu ceblau trosglwyddo dros bellteroedd maith.
Adeiladu Pont ac Argaeau - Ceblau Tensiwn a Segmentau Codi.
Cefnogaeth Peiriant Diflas Twnnel (TBM) - Trin segmentau twnnel trwm.

1. Dylunio a Pheirianneg
Modelu CAD - Mae peirianwyr yn creu dyluniadau 3D gyda manylebau ar gyfer capasiti llwyth, maint drwm, cymarebau gêr, a mowntio.
Dadansoddiad Straen - Mae dadansoddiad elfen gyfyngedig (FEA) yn profi cyfanrwydd strwythurol o dan y llwyth uchaf.
Dewis Deunydd-Dewisir dur gradd uchel, gerau caledu, a haenau sy'n gwrthsefyll cyrydiad.
2. Gweithgynhyrchu Cydrannau
A. Cynulliad Peiriant Diesel
Peiriannu bloc injan - silindr diflas, ffitio crankshaft.
Gosod System Tanwydd - chwistrellwyr, pympiau a hidlwyr.
Systemau oeri ac iro - rheiddiaduron, pympiau olew a phibellau.
B. Winch Drum & Frame Fabrication
Torri a siapio dur - torri laser\/plasma ar gyfer rhannau drwm a ffrâm.
Weldio ac Atgyfnerthu-Weldio MIG\/TIG ar gyfer cymalau cryfder uchel.
Triniaeth Arwyneb - Gorchuddio tywod, galfaneiddio, neu orchudd powdr ar gyfer ymwrthedd rhwd.
C. Gearbox & Transmission
Peiriannu Gear - Melino CNC ar gyfer union gerau planedol\/llyngyr.
Cynulliad dwyn a siafft-Bearings llwyth uchel wedi'u gosod ar gyfer cylchdroi llyfn.
Integreiddiad System iro - Sianeli Olew a Morloi wedi'u Gosod.
D. System Hydrolig (os yw'n berthnasol)
Pwmp a Chynulliad Modur-Cydrannau Hydrolig wedi'u Prawf Pwysau.
Gosod Falf a Phibell-Sicrhawyd cysylltiadau gwrth-ollwng.
E. Rhaff Gwifren ac Affeithwyr
Dewis cebl-Rhaff gwifren dur tensil uchel (diamedr 28–32mm).
Terfynu a Splicing - THIMBLES, SOCKETS, A SWIGING YN BEPIO.
3. Proses ymgynnull
Cam 1: ffrâm sylfaen a mowntio
Mae'r ffrâm wedi'i weldio wedi'i bolltio ar fraced sgidio neu fowntio tryciau.
Cam 2: Gosod Drum a Brake
Mae'r drwm wedi'i osod ar gyfeiriannau trwm.
Mae breciau methu-ddiogel (mecanyddol\/hydrolig) wedi'u gosod.
Cam 3: Integreiddio Blwch Gêr ac Clutch
Mae'r blwch gêr wedi'i gysylltu â'r injan drwm a diesel.
Mae'r cydiwr (llawlyfr\/niwmatig) wedi'i osod ar gyfer rheoli ymgysylltu.
Cam 4: Trosglwyddo Peiriant a Phwer
Mae'r injan diesel wedi'i gosod a'i chysylltu â'r blwch gêr trwy siafft gyriant.
Mae gwregysau\/pwlïau neu gyplu uniongyrchol yn sicrhau trosglwyddiad pŵer.
Cam 5: Gosod System Hydrolig\/Rheoli
Os yw hydrolig, mae pympiau a falfiau wedi'u cysylltu.
Mae ysgogiadau rheoli neu remotes diwifr wedi'u gosod.
Cam 6: Llwytho Rhaff Gwifren ac Ymlyniad Tegadle
Mae'r cebl wedi'i sbarduno ar y drwm.
Mae ffair rholer neu hawse yn sefydlog ar gyfer arweiniad rhaff llyfn.
4. Profi ac Arolygu Ansawdd
✔ Profi Llwyth - Profir Winch ar gapasiti 125% (25T) er diogelwch.
✔ Prawf brêc - brecio brys o dan lwyth llawn.
✔ Rhedeg gwydnwch - gweithrediad parhaus ar gyfer 8+ awr i wirio gorboethi.
✔ Gwiriad gollwng a dirgryniad - Systemau hydrolig a blychau gêr wedi'u harchwilio.
5. Peintio a gorffen yn derfynol
Roedd paent primer gwrth-cyrydiad a gradd ddiwydiannol yn cael ei gymhwyso.
Labeli diogelwch a llawlyfrau gweithredu ynghlwm.
6. Pecynnu a Llongau
Cratiau pren neu fframiau dur ar gyfer amddiffyn allforio.
Slotiau fforch godi i'w llwytho'n hawdd.
Mesurau rheoli ansawdd allweddol
Cydymffurfiad ISO 9001 ar gyfer Safonau Gweithgynhyrchu.
NDT (profion annistrywiol) ar gyfer uniondeb weldio.
Profion dyno i fesur torque a rpm o dan lwyth.

Mae'r cwmni wedi gosod platfform rheoli offer deallus, ac wedi gosod 310 set (setiau) o drin a weldio robotiaid. Ar ôl cwblhau'r cynllun, bydd mwy na 500 o setiau (setiau), a bydd y gyfradd rhwydweithio offer yn cyrraedd 95%. 32 Mae llinellau weldio wedi'u defnyddio, mae 50 ar y gweill i gael eu gosod, ac mae cyfradd awtomeiddio'r llinell gynnyrch gyfan wedi cyrraedd.
