Model LD Craen Gorbenion Girder Sengl

Cydrannau Craidd: Bocs Gêr, Modur, Gear

Man Tarddiad: Henan, Tsieina

Gwarant: 1 Flwyddyn

Pwysau (KG): 10000 kg

Archwiliad{0}}fideo yn mynd allan: Wedi'i ddarparu

Adroddiad Prawf Peiriannau: Wedi'i Ddarparu

Unedau Gwerthu: Eitem sengl

Maint pecyn sengl: 600X300X300 cm

Pwysau gros sengl: 200.000 kg

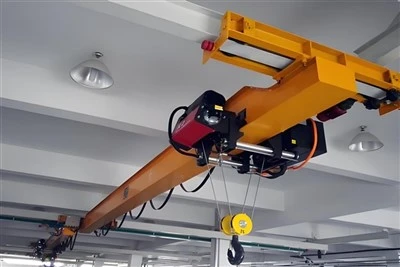

Dewis ardderchog. Mae'rCraen Uwchben Girder Senglyw'r math mwyaf cyffredin a chost-effeithiol o graen uwchben, sy'n ddelfrydol ar gyfer cymwysiadau dyletswydd ysgafn i ganolig (hyd at 20 tunnell fel arfer, er y gall dyluniadau amrywio).

Dyma ddadansoddiad manwl o'i gydrannau allweddol, wedi'u categoreiddio yn ôl eu grwpiau swyddogaethol:

1. Strwythur y Bont (Y Brif Ffrâm Teithio)

Prif Girder (Sengl):Y prif drawst llorweddol sy'n rhychwantu lled y bae. Fel arfer mae'n drawst I-dur wedi'i rolio neu'n drawst math blwch wedi'i wneud. Mae'n cefnogi'r teclyn codi a'r troli a rhaid iddo wrthsefyll plygu.

Tryciau Diwedd (x2):Y strwythurau dur sydd wedi'u lleoli ar bob pen i'r prif drawst. Maent yn gartref i'r olwynion, y moduron gyrru, a'r mecanweithiau ar gyfer teithio ar y bont.

Cerbyd Diwedd:Term arall ar gyfer y cynulliad lori diwedd.

2. Uned Teclyn codi a Throli (Y Mecanwaith Codi a Thrithro)

Teclyn codi trydan:Y ddyfais sy'n perfformio'r codi a gostwng gwirioneddol. Ar gyfer craeniau trawst sengl, mae hyn yn nodweddiadol ateclyn codi rhaff wifrauneu, ar gyfer galluoedd ysgafnach, ateclyn codi cadwyn.

Ffrâm Troli:Y ffrâm sy'n cario'r teclyn codi. Mae'n symud yn ochrol (traws-deithio) ar hyd yfflans gwaelodo'r prif drawst.

Troli Drive:Y system fodur (modur trydan syml yn aml gydag olwynion gyrru blwch gêr) sy'n symud y troli yn ôl ac ymlaen ar hyd y trawst.

Bloc Bachyn:Y cynulliad ar ddiwedd rhaff gwifren y teclyn codi, sy'n cynnwys y bachyn, ysgubau (pwlïau), a chorff bloc.

3. Gyriannau Cynnig (Y Systemau Gyrru)

Bridge Drive:Y system sy'n symud y craen cyfan ar hyd trawstiau'r rhedfa. Mae'n cynnwys:

Modur(au) Bridge Drive:Fel arfer un modur fesul lori diwedd, cydamseru i redeg gyda'i gilydd.

Olwynion Bridge Drive:Yr olwynion ar y tryciau diwedd sy'n marchogaeth ar y rheiliau rhedfa.

Blychau gêr / gostyngwyr:Er mwyn lleihau cyflymder modur a chynyddu trorym.

Troli Drive:Fel y soniwyd uchod, y modur a'r olwynion sy'n symud y troli.

Hoist Drive:Y modur, y brêc a'r gerio y tu mewn i'r uned codi ar gyfer codi.



4. System rhedfa ("Trac y Crane")

Trawstiau rhedfa:Y trawstiau llorweddol sefydlog, fel arfer ynghlwm wrth golofnau'r adeilad neu strwythur cynnal ar wahân, y mae'r craen yn teithio arno.

Rheiliau rhedfa:Y rheiliau dur (rheiliau craen safonol yn aml fel AISC neu fariau gwastad) wedi'u gosod ar ben trawstiau'r rhedfa. Mae olwynion gyrru pont y craen yn rhedeg ar y rhain.

Arosfannau Craen/Bumpers:Stopiau ffisegol wedi'u gosod ar bennau'r rhedfa i atal y craen rhag teithio dros-.

5. System Drydanol (Y "System Nerfol")

Prif gyflenwad pŵer:Yn nodweddiadol trwySystem Festoon(cebl yn cael ei gludo ar system droli) neuBar Dargludo / Rheiliau Caeedig(bariau anhyblyg gyda chasglwr llithro).

System reoli:

Pendant Gweithredwr/Rheoli Radio:Y dulliau rheoli mwyaf cyffredin. Mae crogdlws yn orsaf rheoli crog gyda botymau ar gyfer pob cynnig (I fyny/I lawr, Chwith/Dde, Ymlaen/Yn ôl). Mae rheolaeth radio yn cynnig gweithrediad diwifr.

Panel Rheoli / Amgaead:Cysylltwyr tai, gyriannau amledd amrywiol (VFDs ar gyfer rheolaeth esmwyth), amddiffyn gorlwytho, a CDPau (ar gyfer craeniau uwch).

Switsys Terfyn:Dyfeisiau diogelwch critigol sy'n torri pŵer yn awtomatig i gynnig i atal dros{0}}deithio (terfyn bachyn uchaf/isaf, terfynau pen pontydd a throli).

Caban (Dewisol):Ar gyfer defnydd aml neu drwm iawn, gall caban gweithredwr gael ei atal oddi ar y bont, sy'n cynnwys yr holl reolyddion a seddi.

.

6. Cydrannau Diogelwch (Gorfodol ar gyfer Gweithredu'n Ddiogel)

Breciau:Wedi'i ganfod ar bob un o'r tri chynnig-hoist (brêc dal sylfaenol), pont, a throli.

Dyfais Terfyn Gorlwytho:Yn atal y teclyn codi rhag codi llwythi y tu hwnt i'w gapasiti graddedig.

Gwrth{0}Systemau Gwrthdrawiad:Synwyryddion i atal craeniau lluosog ar yr un rhedfa rhag gwrthdaro.

Dyfeisiau Rhybudd:Goleuadau a larymau clywadwy (swnwyr/cyrn).

Botymau Stopio Argyfwng:Wedi'i leoli ar y crogdlws a lleoliadau allweddol eraill.

Enwebiad "Model LD" nodweddiadol

Mewn llawer o gatalogau (yn enwedig gan weithgynhyrchwyr rhyngwladol), mae "LD" yn aml yn sefyll am graen uwchben trawst sengl dyletswydd safonol, wedi'i yrru'n drydanol.

Lgallai ddynodi'r math (ee, "Codi" neu god cyfres).

Dgallai ddynodi ffurfweddiad y gyriant neu ddosbarth dyletswydd.
Mae amrywiadau cyffredin yn cynnwysLDA(trawtor sengl safonol),CDLl(trawtor sengl uchdwr isel gyda theclyn codi wedi'i integreiddio i we'r trawst), aLDT(gan ddefnyddio teclyn codi rhaff gwifren arddull Ewropeaidd).

Braslun



Prif dechnegol



Cwestiwn ardderchog. Mae'r LD (dynodiad Ewropeaidd yn aml yn golygu "Dyletswydd Ysgafn") craen gorben trawst sengl yn workhorse mewn llawer o leoliadau diwydiannol am resymau da iawn. Dyma ei fanteision allweddol, wedi'u dadansoddi yn ôl categori:

1. Cost-Effeithlonrwydd (Y Fantais Fwyaf)

Buddsoddiad Cychwynnol Is:Mae angen llai o ddur (un trawst yn erbyn dau) a system teclyn codi/troli symlach, sy'n ei gwneud yn llawer rhatach i'w brynu a'i osod na chraen trawst dwbl.

Costau Strwythurol Llai:Mae pwysau ysgafnach yn golygu bod angen llai o atgyfnerthu yn aml ar strwythur yr adeilad presennol (trawstiau/colofnau rhedfa), gan arbed costau adeiladu.

Costau cynnal a chadw is:Mae dyluniad symlach gyda llai o gydrannau yn trosi i gostau cynnal a chadw ac atgyweirio tymor hir is.

2. Dylunio Symlrwydd ac Effeithlonrwydd

Dyluniad Glân, Compact:Mae'r troli teclyn codi yn rhedeg ar fflans waelod y trawst un blwch. Mae hyn yn creu gofyniad uchdwr is (y pellter o'r bachyn i'r trawst rhedfa).

Cwmpas Bachyn Ardderchog:Gall y troli deithio hyd llawn y trawst, ac mae'r trawst ei hun yn teithio ar hyd y rhedfa, gan ddarparu gwasanaeth gwasanaeth rhagorol i'r bae.

Yn ddelfrydol ar gyfer Cymwysiadau Safonol:Yn berffaith addas ar gyfer codi, cludo a lleoli llwythi yn syml heb ofynion cymhleth.

3. Perfformiad a Manteision Gweithredol

Cyflymder cyflymach:Oherwydd y pwysau cyffredinol ysgafnach, gall craeniau trawstiau sengl LD gyflawni cyflymder teithio uwch yn aml (ar gyfer y troli codi a'r bont) na chraeniau trawst dwbl trymach, gan wella amseroedd beicio ar gyfer tasgau dyletswydd ysgafn i ganolig.

Gosodiad Haws:Mae'r cydrannau'n ysgafnach ac yn symlach i'w cydosod, gan leihau amser gosod a chymhlethdod.

Effeithlonrwydd Ynni:Mae llai o fàs i'w symud yn golygu bod llai o ynni'n cael ei ddefnyddio yn ystod y llawdriniaeth.

4. -Arbed gofod

Uchdy Isaf:Fel y crybwyllwyd, mae hyn yn hollbwysig mewn adeiladau sydd â chyfyngiadau uchder. Mae'n gwneud y mwyaf o uchder lifft y gellir ei ddefnyddio o dan y craen.

Llwyth Olwyn Llai:Mae'r craen ysgafnach yn rhoi llai o rym ar drawstiau'r rhedfa a'r colofnau ategol, a all fod yn fantais fawr mewn cyfleusterau hŷn.

---

Ceisiadau Delfrydol ar gyfer Craen Girder Sengl LD:

Gweithdai, warysau, a llinellau cydosod.

Trin deunyddiau crai, nwyddau gorffenedig, neu rannau peiriant.

Trin deunydd dyletswydd yn aml ond yn gymharol ysgafn (ee, sawl lifft yr awr).

Ystod Cynhwysedd Nodweddiadol:Hyd at20 tunnell fetrig(gyda rhychwantau fel arfer hyd at ~30 metr, er bod hyn yn amrywio yn ôl gwneuthurwr a dyluniad).

Cylch Dyletswydd:Yn addas ar gyfer Dosbarth A1 (Defnydd Wrth Gefn/Anaml) i A3 (Gwasanaeth Ysgafn) o dan safonau FEM/ISO.



Cymwysiadau Cynradd

Y craen LD yw'rceffyl gwaith diwydiant ysgafnac mae'n hollbresennol mewn lleoliadau lle mae angen codi gorbenion yn effeithlon, yn ddibynadwy ac yn gymharol rad.

1. Gweithfeydd Gweithgynhyrchu a Chynnull

Siopau peiriannau:Symud deunyddiau crai (bariau dur, platiau), lleoli darnau gwaith ar turnau, peiriannau melino, a chanolfannau CNC.

Gweithgynhyrchu Rhannau Modurol:Trin peiriannau, echelau, ac is-gosodiadau ar hyd llinellau cynhyrchu.

Gweithgynhyrchu Offer:Symud cydrannau fel casinau metel, cywasgwyr, ac ati.

2. Canolfannau Warws a Logisteg

Cilfachau Llwytho/Dadlwytho:Trosglwyddo nwyddau o dryciau i ardaloedd storio.

Storio/Adalw:Trin nwyddau paledized, rhannau peiriannau, neu gynhyrchion wedi'u pecynnu. Defnyddir yn aml ar y cyd â wagenni fforch godi ar gyfer cynlluniau storio trwchus.

3. Cyfleusterau Cynnal a Chadw ac Atgyweirio

Pwer a Chyfleustodau:Ar gyfer cynnal a chadw pympiau, tyrbinau a thrawsnewidwyr.

Atgyweirio Cerbydau:Peiriannau codi, cyrff bysiau, neu offer amaethyddol mewn cilfachau atgyweirio.

4. Gwneuthuriad Ysgafn a Gweithdai

Canolfannau Gwasanaeth Dur: Handling and shearing metal sheets, bars, and tubes.

Siopau Weldio:Lleoli a fflipio weldments mawr.

5. Diwydiannau Papur, Argraffu a Phecynnu

Trin rholiau o bapur, riliau mawr, a pheiriannau pecynnu trwm.



Dyma weithdrefn gynhyrchu fanwl ar gyfer anModel LD Craen Gorbenion Girder Sengl:

1. Cyfnod Dylunio a Pheirianneg

Dadansoddiad o ofynion cwsmeriaid: Cynhwysedd, rhychwant, uchder codi, cylch dyletswydd, modd rheoli, ac ati.

Dyluniad strwythurol:

Prif drawst (-math blwch neu I-beam)

Cerbydau diwedd

Troli teclyn codi

Dyluniad system drydanol: Dewis modur, panel rheoli, gwifrau, dyfeisiau diogelwch

Creu darluniau: Gweithgynhyrchu, cydosod, diagramau trydanol

Manyleb deunydd a chydrannau

2. Caffael Deunydd ac Arolygu

Deunyddiau dur: Platiau, proffiliau (Q235B/Q345B)

Cydrannau mecanyddol: olwynion, echelau, berynnau, gerau, siafftiau

Cydrannau trydanol: Moduron, blychau gêr, breciau, switshis terfyn, rheolwyr, riliau cebl

Uned teclyn codi: Teclyn codi rhaff gwifren trydan (teclyn codi model LD safonol)

Arolygiad: Tystysgrifau deunydd, gwiriadau dimensiwn, gwirio ansawdd

3. Gwneuthuriad y Prif Gydrannau

A. Gwneuthuriad Prif Girder

Torri: CNC plasma/oxy-torri tanwydd platiau dur

Cyn-weldio cydosod: Platiau gwe, fflansau top/gwaelod

Weldio llawn: Weldio arc awtomatig / tanddwr ar gyfer cymalau critigol

Lleddfu straen(os oes angen ar gyfer rhychwantau mwy)

Peiriannu: Drilio tyllau ar gyfer cysylltiadau, mowntio rheilffyrdd rhedfa

Sythu ac arolygu: Camber cyn-set, gwiriad cywirdeb dimensiwn

B. Diwedd Ffabrigo Cludo

Cydosod ffrâm: Weldio o fframiau ochr, croes-aelodau

Olwynion cynulliad: mowntio olwynion, axles, bearings

Gosod byffer a bumper

Mowntio uned gyrru: Ar gyfer cerbydau diwedd modur

C. Gwneuthuriad Troli Hoist

Cydosod ffrâm

Mowntio olwyn

Gosodiad teclyn codi: Mowntio uned codi LD safonol

Cysylltiadau trydanol

4. Triniaeth Arwyneb a Phaentio

Paratoi wyneb: ffrwydro ergyd (gradd SA 2.5)

Cotio primer: Anti{0}}preimio rhwd

Canolradd & cotiau uchaf: Enamel diwydiannol (lliwiau safonol neu fanyleb cwsmer)

Marcio a stensilio: gallu, rhif cyfresol, rhybuddion

5. Cynulliad System Drydanol

cynulliad panel rheoli: Cysylltwyr, rasys cyfnewid gorlwytho, torwyr cylched

System festoon cebl neu osod bar dargludydd

Switsys terfyn: switshis terfyn terfyn, teclyn codi terfynau uchaf/isaf

Cynulliad tlws crog botwm gwthio(ar gyfer rheoli llawr)

Cynulliad caban(ar gyfer-craeniau a weithredir gan y caban)

6. Cyn-Cynulliad a Phrofi

Gwasanaeth prawfmewn ffatri:

Prif drawstwr + cynulliad cerbyd diwedd

Gosod troli teclyn codi

Cysylltiad gwifrau trydanol

Profi ffatri:

Dim{0}}prawf llwytho: Teithio i'r ddau gyfeiriad, gweithrediad teclyn codi

Prawf llwyth: 25%, 75%, 100%, 125% o gapasiti graddedig

Profi dyfeisiau diogelwch: switshis terfyn, stop brys

Prawf ymwrthedd inswleiddio

Mesur lefel sŵn

7. Datgymalu a Phecynnu

Datgymalu gofalusmewn adrannau cludadwy

Amddiffyniado arwynebau wedi'u peiriannu, cydrannau trydanol

Pecynnu gwrth-dywyddar gyfer cludiant môr / tir

Pecyn dogfennaethgan gynnwys: Llawlyfrau, tystysgrifau, lluniadau

8. Pwyntiau Rheoli Ansawdd (Trwy'r Broses)

Tystysgrifau archwilio deunydd

Ansawdd Weld (gweledol, NDT os oes angen)

Cywirdeb dimensiwn ar bob cam

Profi cydrannau trydanol

Ardystiad profi llwyth

Adroddiad arolygu terfynol

9. Dogfennaeth ac Ardystio

Adroddiad data'r gwneuthurwr

Tystysgrifau prawf(prawf llwyth ffatri)

Llawlyfrau gweithredu a chynnal a chadw

Diagramau trydanol

Rhestrau rhannau ac argymhellion rhannau sbâr

Ardystiad CE(os ar gyfer marchnad Ewropeaidd) neu ardystiadau lleol eraill

10. Gosod a Chomisiynu(ar safle cwsmeriaid)

Codigan dechnegwyr hyfforddedig

Aliniado rheiliau rhedfa

Ailosod a chysylltiad

Profi a chomisiynu terfynol

Hyfforddiant cwsmeriaid

Adroddiad arolygu terfynol

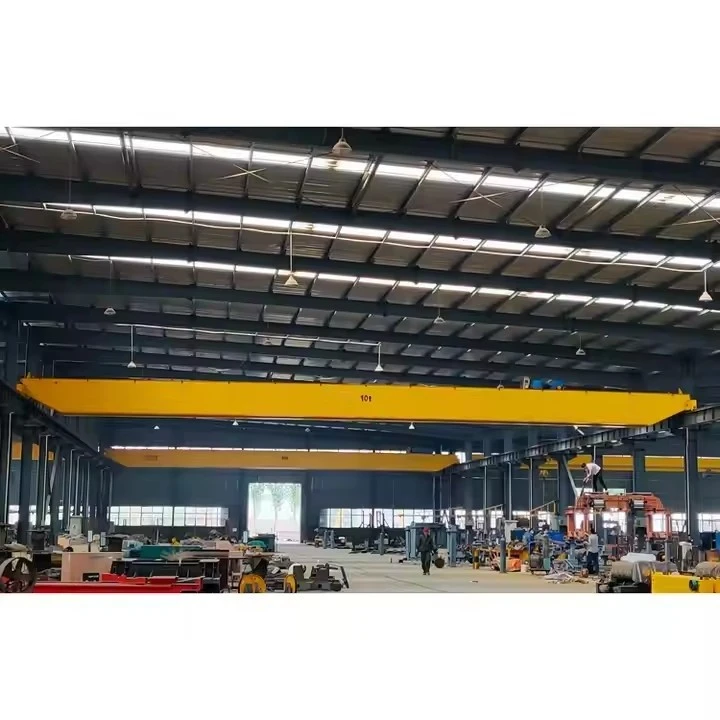

Golwg gweithdy:

Mae'r cwmni wedi gosod llwyfan rheoli offer deallus, ac wedi gosod 310 set (setiau) o robotiaid trin a weldio. Ar ôl cwblhau'r cynllun, bydd mwy na 500 o setiau (setiau), a bydd y gyfradd rhwydweithio offer yn cyrraedd 95% . 32 llinellau weldio wedi'u defnyddio, bwriedir gosod 50, ac mae cyfradd awtomeiddio'r llinell gynnyrch gyfan wedi cyrraedd 85%.
