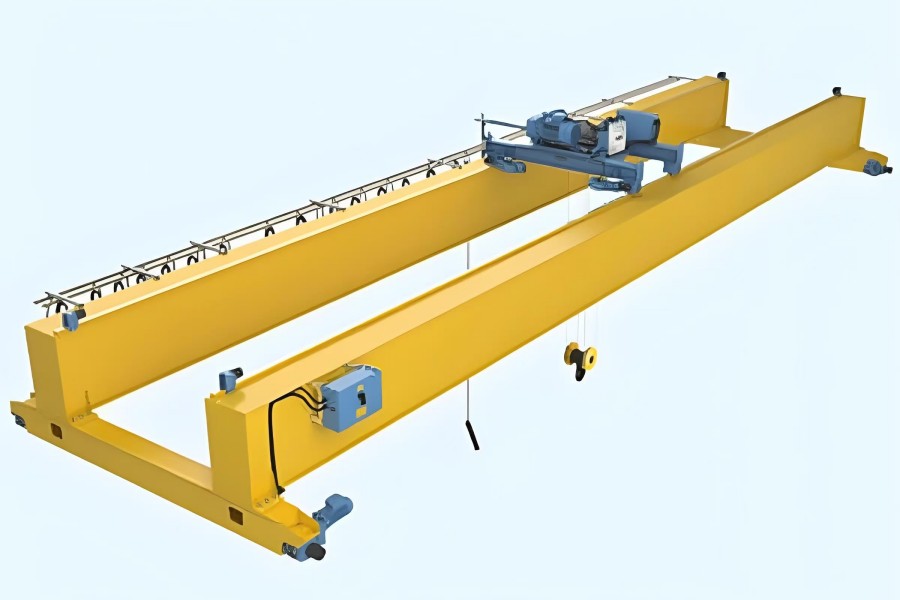

Craen Gorben Fwyaf yn y Byd



Rydym yn falch o ddadorchuddio craen uwchben mwyaf y byd, rhyfeddod arloesol o beirianneg sy'n ailddiffinio galluoedd codi ar draws diwydiannau. Wedi'i gynllunio ar gyfer tasgau trwm eithafol, mae'r craen hwn yn sefyll ar uchafbwynt arloesi, gan gyfuno'r dechnoleg ddiweddaraf, dyluniad cadarn, a phŵer codi heb ei ail i fodloni'r gofynion mwyaf heriol mewn diwydiannau megis adeiladu llongau, gweithgynhyrchu trwm, adeiladu. , ac egni.

Y craen uwchben mwyaf yn y Byd gyda chapasiti codi syfrdanol o hyd at 2,000 tunnell, mae'r craen hwn yn gallu trin y llwythi trymaf a symudwyd erioed gan systemau uwchben, gan alluogi gweithrediadau a ystyriwyd yn amhosib o'r blaen. Yn cynnwys torri record rhychwant o hyd at 200 metr, mae'r craen wedi'i gynllunio i gwmpasu ardaloedd eang yn rhwydd, gan ei gwneud yn ddelfrydol ar gyfer cyfadeiladau diwydiannol ar raddfa fawr a iardiau llongau.Designed i drin amrywiaeth eang o lwythi, gan gynnwys cydrannau rhy fawr, mae'r craen yn addasadwy i'w ddefnyddio mewn gwahanol ddiwydiannau, o brosiectau adeiladu ar raddfa fawr i weithrediadau morwrol cymhleth.

Mae gan y craen uwchben mwyaf yn y Byd dechnoleg codi uwch. Mae'n meddu ar dechnoleg codi blaengar, mae'n sicrhau codi llyfn, manwl gywir a diogel, hyd yn oed ar gyfer y llwythi mwyaf cymhleth a rhy fawr. Mae'r moduron a'r systemau gêr perfformiad uchel yn darparu pŵer eithriadol gyda chyn lleied o ynni â phosibl. Gyda ffocws ar gynaliadwyedd, mae'r craen yn ymgorffori nodweddion ynni-effeithlon, gan gynnwys systemau brecio adfywiol a deunyddiau sy'n ymwybodol o'r amgylchedd, gan leihau ei ôl troed carbon cyffredinol.

Nid yw'r craen uwchben mwyaf yn y Byd ar gyfer defnydd lleol yn unig - mae wedi'i adeiladu i'w ddefnyddio mewn rhanbarthau daearyddol amrywiol, sy'n cynnwys gwaith adeiladu cadarn sy'n gwrthsefyll tywydd amrywiol, gan ei wneud yn ateb codi cyffredinol ar gyfer prosiectau mawr ledled y byd.

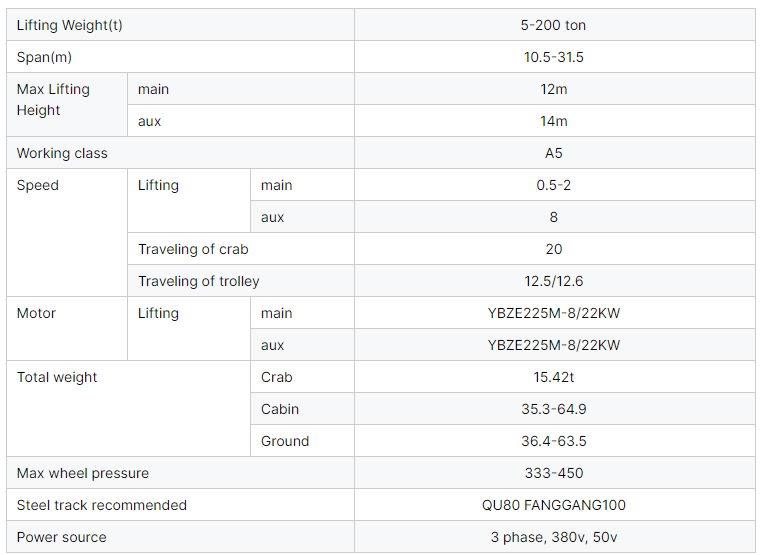

Cydrannau Craidd: PLC, Injan, Bearing, Gearbox, Modur, Gear, Pwmp

Man Tarddiad: Henan, Tsieina

Gwarant: 1.5 mlynedd

Pwysau (KG): 65000 kg

Archwiliad fideo sy'n mynd allan: Wedi'i ddarparu

Adroddiad Prawf Peiriannau: Wedi'i Ddarparu

Mecanwaith codi: troli winsh Ewropeaidd

Dull rheoli: Rheolaeth Anghysbell Di-wifr + Rheolaeth Cab

Max. Uchder Codi: 30 m

Cyflymder codi:0.5/8m/mun

Cyflymder teithio:2-20m/mun

Dyletswydd Gwaith: A5/2M

Prif rannau trydanol: Schneider

Nodwedd craen: Effeithlonrwydd Uchel





1.Main trawst

1) Mae prif drawst neu drawst y craeniau enfawr hyn fel arfer wedi'u hadeiladu o ddur cryfder uchel i gefnogi'r pwysau aruthrol a'r galluoedd llwyth sydd eu hangen ar gyfer codi cynwysyddion. Mae prif drawst y craen yn aml yn rhychwantu cannoedd o droedfeddi, ac mae gan y craen ei hun gapasiti codi a all fod yn fwy na 50 tunnell (ar gyfer craeniau uwchben cyffredinol), a gall rhai fersiynau arbenigol godi llawer mwy.

2) Cyfeirir yn aml at brif drawst y craeniau uwchben mwyaf fel y girder. Dyma'r brif gydran strwythurol sy'n cynnal llwyth y craen ac yn rhedeg ar hyd y craen. Mae'r trawst fel arfer wedi'i wneud o ddur cryfder uchel i drin pwysau enfawr y deunyddiau sy'n cael eu codi.

3) Yng nghyd-destun craeniau uwchben mawr iawn, fel y rhai a ddefnyddir mewn iardiau llongau, melinau dur, neu brosiectau adeiladu mawr, rhaid dylunio'r prif drawst i wrthsefyll nid yn unig y llwyth ond hefyd y grymoedd deinamig sy'n digwydd yn ystod gweithrediad craen. Gall y craeniau hyn gynnwys dyluniadau trawst dwbl ar gyfer cryfder a sefydlogrwydd ychwanegol, gyda phob trawst yn gweithio gyda'i gilydd i ddosbarthu'r llwyth yn gyfartal. . Mae maint a manylebau yn dibynnu ar gapasiti codi'r craen a'r cais penodol.



System Codi

1) Modur: Mae modur y system godi yn y craen uwchben mwyaf yn y byd yn elfen hanfodol sy'n caniatáu i'r craen godi a symud llwythi enfawr. Mae'r craeniau mwyaf a mwyaf pwerus yn y byd, fel y rhai a ddefnyddir mewn iardiau llongau, melinau dur, a chyfleusterau gweithgynhyrchu trwm, yn aml yn dibynnu ar foduron trydan sydd wedi'u cynllunio'n benodol ar gyfer codi pwysau trwm.

2) lleihäwr: Mae lleihäwr (neu lleihäwr gêr) yn y system codi craen uwchben fel arfer yn cyfeirio at y mecanwaith gêr sy'n lleihau cyflymder cylchdroi'r modur ac yn cynyddu ei trorym. Prif rôl y lleihäwr yw trosglwyddo pŵer yn effeithlon o'r modur i'r drwm codi neu fecanwaith teclyn codi, gan alluogi llwythi trwm i gael eu codi a'u gostwng yn llyfn.

3) Drwm: Mae'r drwm yn gweithredu fel y rîl y mae'r cebl codi (neu'r rhaff) yn dirwyn i ben ac yn dad-ddirwyn o'i chwmpas. Mae'r cynnig hwn yn cael ei yrru gan fodur y craen, ac wrth i'r drwm gylchdroi, mae'r rhaff naill ai'n codi neu'n gostwng y llwyth. Mewn craeniau mawr, mae'r system drwm yn gyfrifol am godi rhai o'r llwythi trymaf yn y byd, a allai fod yn gannoedd o dunelli. neu fwy.

4) rhaff wifrau: Mae'r rhaff wifrau fel arfer yn cael ei wneud o ddur cryfder uchel, aloi yn aml gyda deunyddiau i gynyddu cryfder tynnol a gwydnwch.Defnyddir deunyddiau uwch fel dur galfanedig neu rhaffau gyda haenau polymer ar gyfer ymwrthedd ychwanegol i rydu a gwisgo, yn enwedig mewn amgylcheddau llym fel iardiau llongau neu lwyfannau alltraeth.

5) Bloc pwli: Mewn system craen uwchben mawr, mae'r bloc pwli yn gweithredu fel rhan o'r mecanwaith codi. Mae'n cynnwys cyfres o bwlïau (neu ysgubau) y mae ceblau neu raffau'n mynd drwyddynt. Mae'r system yn defnyddio pwlïau lluosog i leihau faint o rym sydd ei angen i godi llwythi trwm iawn.

6) Dyfais codi: Mae dyfais codi'r craen uwchben mwyaf yn y byd fel arfer yn cyfeirio at y mecanwaith codi a ddefnyddir i godi a gostwng llwythi trwm.

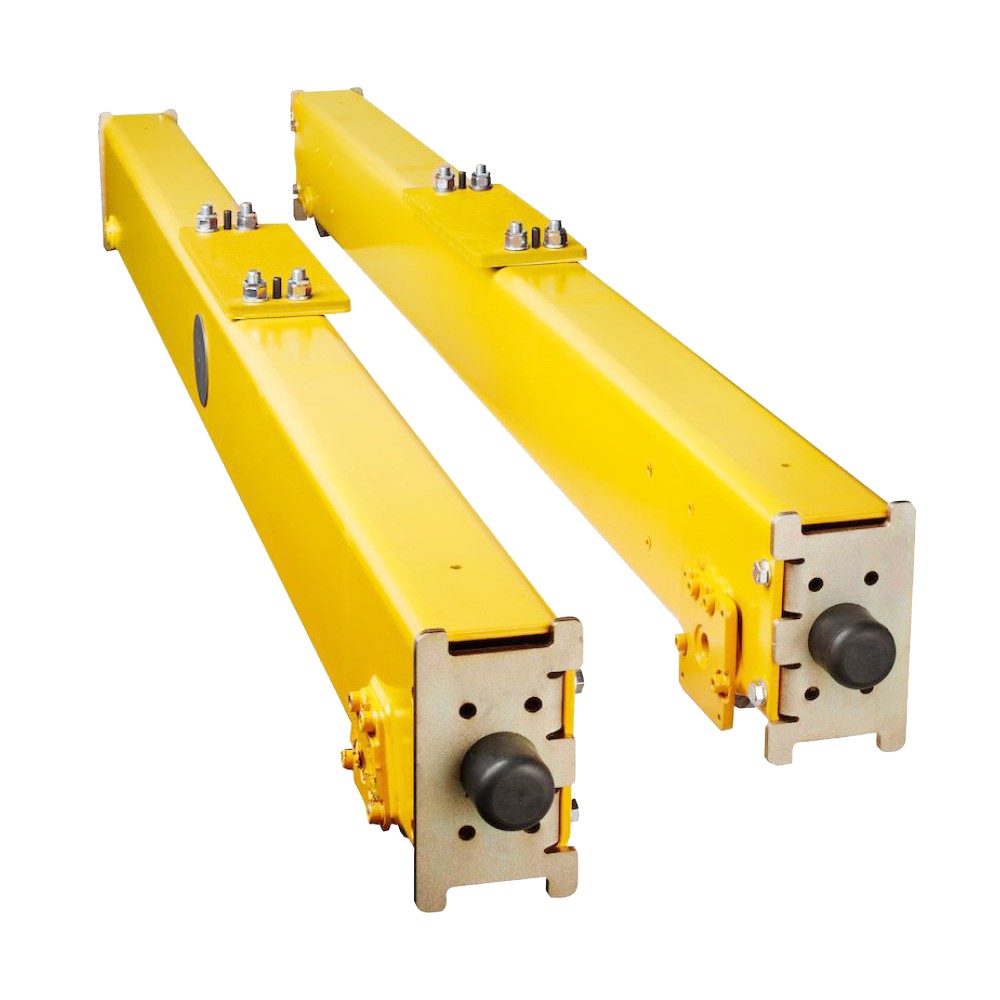

3.Diweddcerbyd

1) Mae cludiant diwedd craen uwchben yn cyfeirio at y rhan o strwythur y craen sy'n cefnogi'r cynulliadau olwynion ac yn hwyluso symudiad y craen ar hyd y rheiliau. Mae'n elfen hanfodol o fecanwaith teithio'r craen. Mae'n elfen hanfodol o fecanwaith teithio'r craen.

2) Ar gyfer craeniau uwchben mwyaf y byd, mae cerbydau terfynol fel arfer wedi'u cynllunio i fod yn hynod gadarn ac yn gallu cynnal llwythi trwm iawn. Mae cerbyd diwedd y craen yn caniatáu i'r craen deithio ar hyd y rheiliau, sydd fel arfer yn cael eu gosod ar hyd neuadd gynhyrchu, iard longau, neu unrhyw gyfleuster diwydiannol mawr.

3) Mae'r cerbyd terfynol yn gweithio ochr yn ochr â rhannau eraill o'r craen, megis y troli (sy'n symud y teclyn codi), a'r system codi. Rhaid iddynt gael eu cydamseru'n berffaith i sicrhau gweithrediad llyfn ac i reoli llwythi mawr, trwm. Rhaid i'r cerbydau terfynol ddarparu sefydlogrwydd i atal gogwyddo a siglo, yn enwedig wrth gludo llwythi hynod o drwm. Mae hyn yn sicrhau bod y system godi yn parhau i fod yn fanwl gywir ac yn effeithlon.



4.Crane teithio mecanwaith

1) Egwyddor gweithio

Y mecanwaith teithio craen yw'r system sy'n caniatáu i'r craen symud yn llorweddol ar draws ei ardal waith. Mae'n ymgorffori cyfres o draciau, olwynion, moduron, a chynhalwyr strwythurol sydd wedi'u cynllunio ar gyfer cymwysiadau dyletswydd trwm iawn yn achos y craeniau mwyaf. Mae'r craeniau hyn fel arfer yn defnyddio technolegau uwch i sicrhau gweithrediad llyfn, sefydlog a diogel wrth gludo llwythi trwm ar draws pellteroedd hir.

2) Swyddogaethau'r mecanwaith gweithredu craen

Prif swyddogaeth y mecanwaith teithio yw caniatáu i declyn codi'r craen symud yn llorweddol ar hyd pont y craen.Mae hyn yn gofyn am olwynion, rheiliau a systemau gyrru cadarn sy'n gallu trin straen uchel. sicrhau teithio llyfn, rheoledig ar gyfer llwytho, dadlwytho, a lleoli deunyddiau yn fanwl gywir. Mae hyn yn arbennig o bwysig wrth drin llwythi mawr, ysgafn neu drwm. Mewn craeniau uwchben modern, mae'r mecanwaith teithio fel arfer yn cael ei yrru gan foduron trydan a all amrywio cyflymder a chyfeiriad teithio. Mae'r moduron hyn wedi'u cynllunio i ddarparu symudiad llyfn, cyson dros bellteroedd hir, hyd yn oed o dan lwythi trwm.

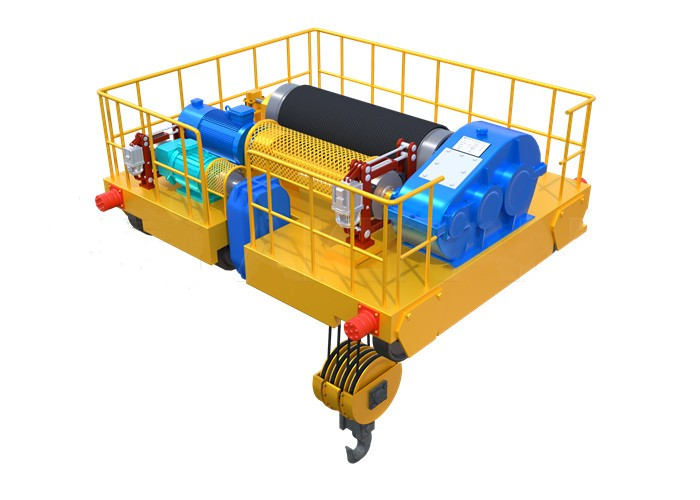

5.Mecanwaith teithio Troli

1) Cyfansoddiad strwythurol

Ffrâm troli: Y ffrâm troli yw'r brif gydran strwythurol sy'n cynnal y llwyth ac yn gartref i'r gwahanol fecanweithiau sy'n gyfrifol am gynnig y troli.

Olwynion Teithio: Mae'r olwynion teithio wedi'u gosod ar ffrâm y troli ac maent yn gyfrifol am dywys y troli ar hyd trawst y bont neu'r rheiliau rhedfa. Yn gyffredinol mae'r olwynion hyn wedi'u gwneud o ddur ac wedi'u cynllunio i drin y llwythi a'r grymoedd a weithredir yn ystod y llawdriniaeth.

Dyfais gyrru: Mae'r mecanwaith gyrru yn cynnwys modur trydan, blychau gêr, a system o siafftiau gyrru neu unedau cyplu. Mae'r modur fel arfer yn pweru'r offer lleihau neu'r blwch gêr, sydd wedyn yn gyrru'r olwynion teithio.

2) Swyddogaeth mecanwaith gweithredu'r troli

Mae mecanwaith teithio troli craen uwchben mwyaf yn elfen hanfodol sy'n gyfrifol am symud y troli (y rhan o'r craen sy'n dal y mecanwaith codi) ar hyd y bont neu'r trawst o strwythur y craen. Mae'n caniatáu i'r mecanwaith codi (sy'n codi neu'n gostwng llwythi) symud yn llorweddol ar draws rhychwant y craen, gan alluogi'r craen i orchuddio ardal fawr a chludo deunyddiau'n effeithlon.

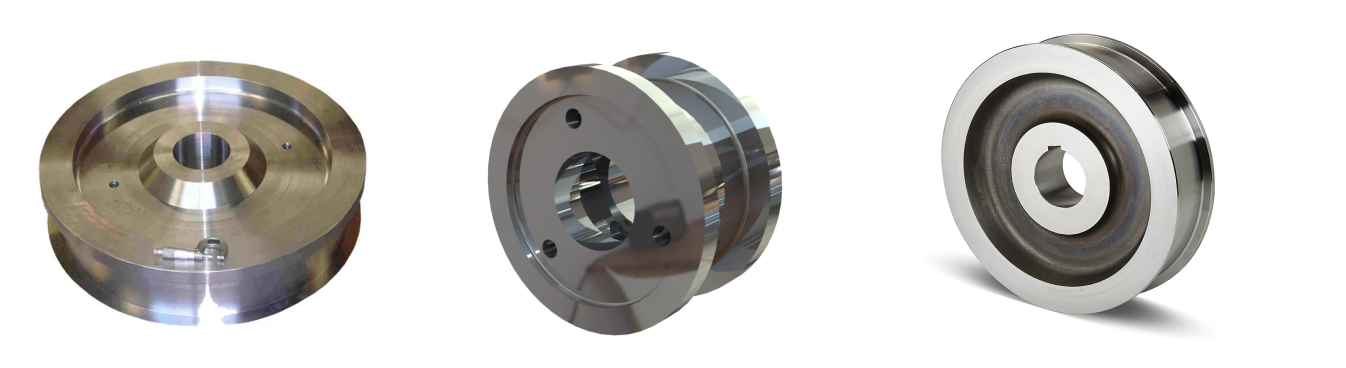

Olwyn 6.Crane

1) Swyddogaeth olwynion

Mae'r olwyn craen yn caniatáu i'r craen symud ar hyd ei draciau rheilffordd. Mae'r dyluniad a'r deunyddiau a ddefnyddir ar gyfer yr olwynion yn sicrhau y gallant drin y straen a'r grymoedd eithafol a roddir yn ystod y llawdriniaeth. Wrth i'r teclyn codi godi neu ostwng llwyth, mae'r olwynion yn helpu i symud y craen i'r safle priodol, gan ei gwneud hi'n bosibl symud llwythi trwm mewn unrhyw safle. cyfeiriad ar draws y area.The gweithio olwynion craen yn chwarae rhan wrth gynnal sefydlogrwydd y craen uwchben tra ei fod yn gweithredu. Maent yn helpu i ddosbarthu pwysau'r craen yn gyfartal ar draws y traciau rheilffordd, gan leihau'r risg o anghydbwysedd neu dipio.

2) Gofynion dylunio

O ran yr olwyn craen ei hun, gall union ddimensiynau'r olwynion craen ar graeniau mwyaf y byd amrywio yn dibynnu ar y dyluniad a'r cais. Fodd bynnag, gall yr olwynion craen ar y craeniau uwchben enfawr hyn fod yn enfawr, yn aml yn amrywio o sawl troedfedd mewn diamedr (hyd at 8 i 10 troedfedd) neu fwy. Mae'r olwynion mawr hyn wedi'u cynllunio'n benodol i gynnal y pwysau aruthrol a sicrhau symudiad llyfn strwythurau anferth o'r fath. Mae'r olwynion hyn wedi'u peiriannu i fod yn hynod o wydn, yn aml wedi'u gwneud o ddeunyddiau arbenigol fel dur cryfder uchel, ac wedi'u cynllunio i drin pwysau a grymoedd aruthrol yn ystod gweithrediad.

Hook 7.Crane

1) Mae'r bachyn fel arfer wedi'i wneud o ddur aloi cryfder uchel neu ddur carbon i sicrhau ei gryfder a'i wydnwch o dan lwythi uchel. Dylai'r dewis o ddeunyddiau ystyried ymwrthedd blinder a gwrthsefyll gwisgo. Mae dyluniad y bachyn fel arfer yn siâp U neu'n gaeedig, a all ddal a gosod y deunydd yn effeithiol i'w atal rhag cwympo wrth godi. Yn gyffredinol, caiff wyneb y bachyn ei drin â gwres neu ei orchuddio i wella ei wrthwynebiad gwisgo a'i wrthwynebiad cyrydiad.

2) Mae'r bachyn wedi'i gysylltu â'r mecanwaith codi trwy rhaff gwifren ac mae'n dwyn pwysau'r gwrthrych codi yn uniongyrchol. Yn ystod y broses godi, mae angen i'r bachyn wrthsefyll y disgyrchiant o'r deunydd a'i lwyth deinamig. Wrth godi, caiff y bachyn ei godi a'i ostwng trwy'r mecanwaith codi, gan ganiatáu i'r deunydd symud i'r cyfeiriad fertigol tra'n cynnal sefydlogrwydd i sicrhau diogelwch. Prif swyddogaeth y bachyn yw cydio a chodi amrywiol ddeunyddiau yn ddiogel a sicrhau nad yw'r deunydd yn disgyn i ffwrdd wrth symud. Mae dyluniad y bachyn yn caniatáu cysylltiad cyflym a hawdd â gwahanol fathau o declynnau codi (fel cylchoedd codi, cydio, magnetau, ac ati), gan wella hyblygrwydd y llawdriniaeth.

Modur

Mae modur y craen uwchben mwyaf fel arfer yn fodur trydan mawr, gradd ddiwydiannol, sydd wedi'i gynllunio i drin gofynion pŵer a torque uchel codi a symud llwythi trwm.

2) Mae'r modur yn trosi ynni trydanol yn ynni mecanyddol i yrru mecanwaith gweithredu'r craen. Mae cylchdroi'r modur yn trosglwyddo pŵer i'r olwynion neu'r ddyfais codi trwy'r lleihäwr i sicrhau symudiad y craen. Defnyddir moduron modern yn aml ar y cyd â thrawsnewidwyr amledd i gyflawni rheolaeth ac addasiad cyflymder manwl gywir i ddiwallu anghenion gwahanol amodau gwaith.

3) Mae craeniau uwchben a ddefnyddir ar gyfer codi trwm (fel mewn iardiau llongau, melinau dur, neu ffatrïoedd mawr) yn aml yn cael moduron a all amrywio o gannoedd o marchnerth (HP) i filoedd o HP.Most craeniau gorbenion mawr yn defnyddio tri cham asyncronaidd (ymsefydlu ) moduron, ond gallai rhai ddefnyddio moduron cydamserol ar gyfer rheolaeth fanwl uchel. Rhaid i gapasiti'r modur gyd-fynd â chynhwysedd codi'r craen, yn aml yn cyrraedd hyd at 100 tunnell neu fwy.

.

System larwm sain a golau a switsh terfyn

1) System larwm sain a golau

Defnyddir y craeniau uwchben mwyaf yn y byd yn aml mewn diwydiannau trwm megis adeiladu llongau, gweithgynhyrchu dur, ac adeiladu ar raddfa fawr. Mae'r craeniau hyn, oherwydd eu maint a'u cymhlethdod enfawr, angen systemau diogelwch cadarn, gan gynnwys larymau sain a golau, i sicrhau gweithrediad diogel ac atal damweiniau.

Larymau Sain: Mae craeniau uwchben yn aml yn defnyddio larymau sain corn neu seiren sy'n allyrru synau uchel sy'n tynnu sylw

Mae'r larymau sain wedi'u cynllunio i gael eu clywed dros bellteroedd hir, yn aml yn cyrraedd 100 desibel neu uwch, a byddant fel arfer yn para nes bod y mater wedi'i ddatrys neu ei gydnabod.

Larymau Golau (Rhybuddion Gweledol): Efallai y bydd gan y craen amrywiaeth o systemau golau ar gyfer signalau gweledol. Efallai bod y craen yn symud mewn parth risg uchel, felly gall goleuadau fflachio i hysbysu personél cyfagos.

2) switsh terfyn

Mae switsh terfyn ar graen uwchben yn elfen ddiogelwch hanfodol a ddefnyddir i atal gor-deithio neu orlwytho mecanweithiau'r craen. Mae'n sicrhau nad yw'r craen yn fwy na'i derfynau gweithredu corfforol, gan amddiffyn yr offer a'r personél rhag difrod neu anaf. Mae'r switsh fel arfer yn gweithio trwy dorri ar draws y gylched drydan pan fydd y craen yn cyrraedd diwedd ei amrediad teithio, naill ai'n fertigol neu'n llorweddol.

Yn achos y craeniau mwyaf, fel yr un ym Mhorthladd Rotterdam neu eraill a ddefnyddir mewn cymwysiadau dyletswydd trwm, mae switshis terfyn yn rhan o system ddiogelwch gymhleth sy'n cynnwys: Switsys terfyn diwedd teithio: Mae'r rhain yn atal y bachyn craen rhag mynd yn rhy bell i unrhyw gyfeiriad, gan sicrhau nad yw'n gwrthdaro â'r arosfannau diwedd neu rannau eraill o'r strwythur.

Switshis terfyn gorlwytho: Mae'r rhain yn canfod a yw'r craen yn codi mwy na'i gapasiti graddedig a bydd yn sbarduno protocolau diogelwch, fel atal y craen rhag symud ymhellach neu roi larwm.

Switshis terfyn lleoli: Defnyddir y rhain ar y cyd â synwyryddion eraill i reoli lleoliad cydrannau'r craen yn fanwl gywir.

Dyfeisiau 10.Diogelwch

1) Dyfais amddiffyn gorlwytho: Mae Dangosydd Moment Llwyth yn monitro gallu codi'r craen ac yn rhybuddio'r gweithredwr os yw'r llwyth yn agosáu neu'n fwy na'r pwysau uchaf y gall y craen dyfeisiau Limiters lift.Overload yn ddiogel atal y craen rhag codi y tu hwnt i'w allu graddedig yn awtomatig, gan atal difrod i'r craen a sicrhau diogelwch.

2) Mecanweithiau Gwrth-Sway a Gwrth-Tilt: Mae Systemau Atal Sway yn helpu i leihau siglo'r llwyth (a elwir yn sway llwyth) yn ystod gweithrediadau codi a gostwng, gan ddarparu rheolaeth fwy llyfn ac atal damweiniau a achosir gan symudiadau sydyn. Mae Systemau Rheoli Tilt yn atal tilting strwythur y llwyth neu'r craen trwy gynnal cydbwysedd a chyfeiriadedd priodol y llwyth.

3) System Stopio Argyfwng: Mae Botymau Stopio Argyfwng wedi'u gosod yn strategol ledled y craen, gall y botymau stopio brys atal pob symudiad craen ar unwaith rhag ofn y bydd argyfwng, gan sicrhau ymateb cyflym i sefyllfaoedd peryglus. Mewn achos o gamweithio neu golli pŵer yn sydyn, mae system brecio brys y craen yn sicrhau y gall y craen ddod i stop rheoledig.

4) Mae synwyryddion Synwyryddion Agosrwydd yn canfod rhwystrau neu bersonél yn llwybr y craen a gallant rybuddio'r gweithredwr i atal gwrthdrawiadau. Mae'r meddalwedd hwn yn monitro symudiad y craen ac yn sicrhau nad yw'n gwrthdaro ag offer, strwythurau neu graeniau eraill cyfagos.

5) Systemau Rhybudd: Pan fydd y craen ar waith, efallai y bydd ganddo oleuadau rhybuddio neu seirenau sy'n rhybuddio personél cyfagos o beryglon posibl. Gallai Arwyddion Rhybudd Cabin gynnwys goleuadau sy'n fflachio, cyrn, neu swnyn sy'n hysbysu gweithredwr y craen am unrhyw amodau neu rybuddion anniogel o'r dangosydd moment llwyth neu systemau eraill.

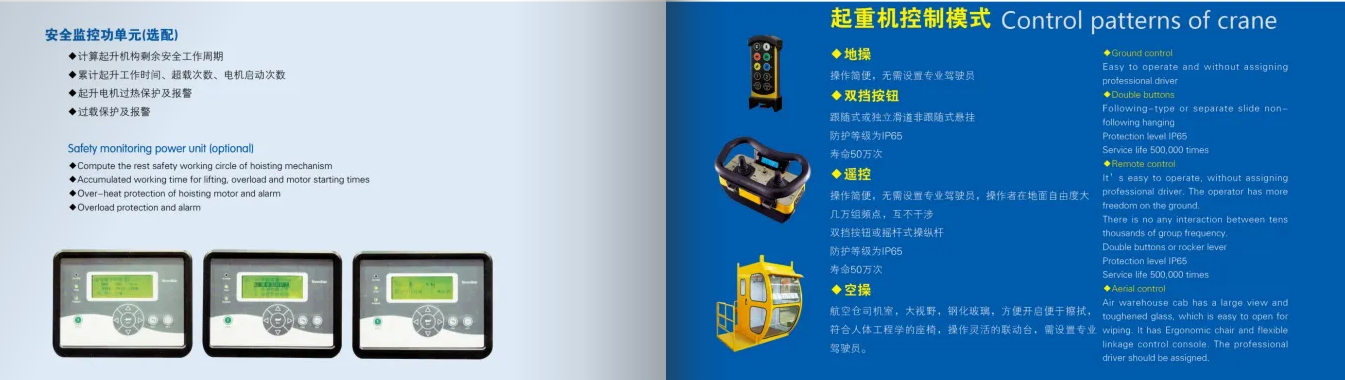

Modd 11.Control

Caban Gweithredwr: Mae gan y craen gaban gweithredwr wedi'i leoli ar uchder ar gyfer gwelededd da. Mae'r gweithredwr yn defnyddio cyfuniad o ffon reoli, botymau, ac o bosibl sgriniau cyffwrdd i reoli symudiadau'r craen.

PLC (Rheolwr Rhesymeg Rhaglenadwy): Mae'r craeniau hyn yn cael eu rheoli'n gyffredinol gan system PLC soffistigedig sy'n rheoli'r gweithrediadau amrywiol megis codi, gostwng, siglo, a symudiadau troli. Mae'r PLC yn prosesu mewnbwn gan y gweithredwr, synwyryddion, a systemau diogelwch i sicrhau llyfn gweithrediad.

Rheolaeth Anghysbell: Mewn rhai achosion, gellir gweithredu craeniau o'r raddfa hon hefyd trwy system rheoli o bell, lle gall gweithredwyr oruchwylio gweithrediadau o bellter diogel neu hyd yn oed o'r ddaear.

Systemau Diogelwch: Er mwyn osgoi damweiniau oherwydd gorlwytho, camaliniad, neu ffactorau amgylcheddol (fel gwynt), mae systemau diogelwch diangen lluosog ar waith, gan gynnwys celloedd llwyth, synwyryddion cyflymder gwynt, a swyddogaethau stopio brys.

Systemau Lleoli Awtomatig: Ar gyfer cywirdeb uchel, mae systemau lleoli awtomatig yn helpu i osod llwythi gyda chywirdeb uchel. Mae'r systemau hyn yn defnyddio synwyryddion a thechnoleg GPS ar gyfer addasiadau amser real.

Monitro Llwyth: Mae synwyryddion llwyth y craen yn olrhain pwysau'r gwrthrych a godir mewn amser real i atal gorlwytho. Mae systemau amddiffyn gorlwytho yn atal gweithrediadau yn awtomatig os yw'r llwyth yn fwy na'r terfynau diogel.

Gyriannau Amlder Amrywiol (VFDs): Defnyddir y gyriannau hyn i reoli cyflymder moduron y craen. Maent yn darparu cyflymiad llyfn ac arafiad, sy'n hanfodol ar gyfer atal symudiadau herciog, yn enwedig wrth godi llwythi enfawr.

Rheolaeth â Chymorth Cyfrifiadur: Mae craeniau modern yn aml yn cael eu hintegreiddio â systemau cyfrifiadurol sy'n darparu data diagnostig, ystadegau perfformiad, ac yn helpu i gynllunio gweithrediadau codi yn fwy effeithlon.

Meddalwedd Diogelwch a Monitro: Mae system reoli'r craen yn aml wedi'i hintegreiddio â meddalwedd sy'n monitro iechyd y craen a'i gydrannau. Mae'r meddalwedd hwn yn darparu data ar bethau fel cywirdeb strwythurol y craen, perfformiad modur, a metrigau critigol eraill.

Gwynt ac Ystyriaethau Amgylcheddol: O ystyried maint craen Taisun a'r pwysau eithafol y mae'n ei godi, mae amodau tywydd - yn enwedig gwynt - yn cael eu monitro'n agos. Mae gan y craen synwyryddion ac algorithmau rheoli sy'n pennu a yw'n ddiogel gweithredu o dan amodau tywydd penodol.





























12.Braslun



Prif dechnegol









Y gallu i drin llwythi hynod o drwm

Y brif fantais yw ei allu i godi a symud llwythi trwm iawn, ymhell y tu hwnt i gapasiti craeniau safonol. Mae hyn yn arbennig o fuddiol mewn diwydiannau megis adeiladu llongau, awyrofod, cynhyrchu dur, a gweithgynhyrchu peiriannau trwm, lle mae cydrannau mawr a thrwm yn norm.Gall rhai o graeniau uwchben mwyaf y byd godi pwysau o gannoedd o dunelli, sy'n hanfodol ar gyfer symud enfawr darnau o offer neu seilwaith.

Gwell Effeithlonrwydd a Chynhyrchiant

Trwy ganiatáu cludo llwythi mawr o fewn ffatri neu safle adeiladu, mae'r craen yn lleihau'n sylweddol yr angen am lafur llaw a chraeniau llai, gan gynyddu cynhyrchiant cyffredinol. Gall craeniau mwy symud eitemau trwm gyda llai o weithrediadau, gan leihau amser segur a chyflymu prosesau cydosod neu weithgynhyrchu .

Mwyhau Defnydd Gofod

Defnyddir craeniau uwchben yn aml mewn amgylcheddau lle mae arwynebedd llawr yn gyfyngedig. Trwy symud gwrthrychau trwm yn fertigol ar hyd trac uwchben y ddaear, mae'r craeniau hyn yn helpu i wneud y gorau o'r gofod sydd ar gael isod, gan gadw ardaloedd gwaith wedi'u trefnu a gellir defnyddio craeniau uwchben safe.Large i gael mynediad at ardaloedd clirio uchel, a all fod yn hanfodol ar gyfer cydosod strwythurau mawr neu cael mynediad i leoliadau anodd eu cyrraedd.

Gwell Diogelwch

Mae craeniau uwchben yn caniatáu i lwythi trwm gael eu symud heb fod angen i weithredwyr dynol eu trin â llaw, sy'n lleihau'r risg o ddamweiniau neu anafiadau o godi a symud deunyddiau trwm. Mae'r craeniau hyn yn aml yn dod â nodweddion diogelwch fel systemau monitro llwythi, synwyryddion osgoi gwrthdrawiad, ac argyfwng swyddogaethau stopio, gan sicrhau diogelwch y gweithredwyr a chyfanrwydd y deunyddiau sy'n cael eu symud.

Manwl a Rheolaeth

Mae craeniau uwchben mawr yn cynnig rheolaeth well dros symudiad llwythi trwm, sy'n helpu i atal damweiniau, yn sicrhau bod eitemau'n cael eu gosod yn gywir, ac yn lleihau'r risg o ddifrod yn ystod systemau rheoli transport.Advanced a galluoedd awtomeiddio yn caniatáu i'r craeniau hyn weithredu gyda lefel uchel o manwl gywirdeb, hyd yn oed wrth godi neu symud llwythi ar uchder neu bellter mawr.

Buddsoddiad Hirdymor a Gwydnwch

Mae'r craeniau mwyaf fel arfer yn cael eu hadeiladu i bara am ddegawdau, gydag ychydig iawn o waith cynnal a chadw yn ofynnol os ydynt yn cael eu cynnal a'u cadw'n dda. Mae eu dyluniad cadarn yn sicrhau y gallant drin yr amgylcheddau llymaf a llwythi gwaith heriol heb gyfaddawdu ar berfformiad. prosiectau gweithgynhyrchu.

Amlochredd

Er gwaethaf eu maint, gellir defnyddio'r craeniau hyn mewn ystod eang o gymwysiadau. Yn ogystal â symud deunyddiau trwm, gellir eu outfitted gyda atodiadau amrywiol (fel magnetau, grabs, neu bachau codi arbenigol) i drin gwahanol fathau o loads.Some o'r craeniau mwyaf yn cael eu defnyddio wrth adeiladu llongau, awyrennau, a mawr strwythurau fel pontydd, gan ddangos eu hyblygrwydd ar draws diwydiannau.

Hyblygrwydd Gweithredol Gwell

Mae'r gallu i symud llwythi trwm ar draws rhychwantau hir o gyfleuster neu weithle yn rhoi mwy o hyblygrwydd. Yn aml mae gan graeniau mawr bellteroedd teithio hir, felly gallant symud eitemau dros ardaloedd helaeth, gan ganiatáu ar gyfer llifoedd gwaith mwy deinamig.

Llai o Gostau Gweithredol

Er y gall y buddsoddiad cychwynnol fod yn sylweddol, gall y costau gweithredol dros amser fod yn is na defnyddio craeniau llai lluosog. Gyda gallu codi uwch a llai o lifftiau sydd eu hangen, mae craeniau uwchben mwy yn lleihau amlder cynnal a chadw ac yn gwella cost-effeithlonrwydd cyffredinol gweithrediadau codi.

Y gallu i berfformio mewn amgylcheddau eithafol

Gellir dylunio craeniau uwchben mawr i wrthsefyll amodau amgylcheddol heriol, megis tymereddau eithafol, deunyddiau peryglus, neu lefelau uchel o lwch a malurion. Mae hyn yn eu gwneud yn addas i'w defnyddio mewn lleoedd fel gweithfeydd pŵer, cyfleusterau prosesu cemegol, neu felinau dur.





Adeiladu llongau: Defnyddir craen Taisun yn bennaf ar gyfer adeiladu llongau mawr, gan gynnwys cludwyr crai mawr iawn (VLCCs), tanceri olew, a llwyfannau arnofio. Mae ei allu codi enfawr yn hanfodol ar gyfer symud cydrannau trwm, megis adrannau cragen llong a segmentau doc ​​arnofiol, sy'n rhy fawr ar gyfer craeniau confensiynol.

Diwydiant Olew a Nwy Alltraeth: Mae'r craen yn allweddol wrth gydosod rigiau a llwyfannau drilio alltraeth. Gall drin pwysau aruthrol y strwythurau a'r offer sydd eu hangen ar gyfer archwilio olew ar y môr.

Trin Offer Diwydiannol Trwm: Fe'i defnyddir i godi a symud offer a pheiriannau diwydiannol enfawr sy'n fwy na galluoedd craeniau llai. Gall hyn gynnwys cydrannau ffatri ar raddfa fawr, generaduron, tyrbinau, a mwy.

Adeiladu Tyrbinau Gwynt: Gellir defnyddio'r craen i godi a gosod cydrannau mawr ar gyfer tyrbinau gwynt ar y môr, yn enwedig yn achos tyrbinau â nacelles a llafnau enfawr. Mae'r gallu i godi cydrannau hynod o drwm a mawr yn hanfodol i'r sector ynni adnewyddadwy.

Storio a Chludiant Cargo Trwm: Mae gallu codi Taisun yn caniatáu iddo drin cargo eithriadol o drwm, yn aml ar gyfer cludiant pellter hir. Gall lwytho a dadlwytho cargo o longau neu gychod, ac fe'i defnyddiwyd mewn gweithrediadau logisteg ar raddfa fawr sy'n cynnwys offer neu gerbydau rhy fawr.

Ymchwil a Datblygu: Mae'r craen hefyd yn offeryn ar gyfer gosodiadau a phrofion arbrofol mewn diwydiannau sydd angen codi pwysau trwm ar gyfer prototeipio, ymchwil a datblygu, a phrofi dyluniadau newydd.

Craencynhyrchu gweithdrefn

Dylunio a Pheirianneg: Mae'r broses yn dechrau gyda dadansoddiad cynhwysfawr o gapasiti llwyth, rhychwant, a gofynion gweithredol y craen. Cesglir y manylebau hyn yn seiliedig ar anghenion y cleient (ee, iard long fawr, ffatri, neu safle adeiladu). Mae peirianwyr yn defnyddio dylunio gyda chymorth cyfrifiadur (CAD) a dadansoddiad elfennau meidraidd (FEA) i greu dyluniad strwythurol y craen, gan sicrhau hynny. yn gallu codi pwysau enfawr yn ddiogel dros bellteroedd sylweddol. Mae hyn yn cynnwys dewis y deunyddiau cywir (dur, ceblau, cydrannau trydanol, ac ati), penderfynu ar ddimensiynau craen, cynhwysedd llwyth, a chyfrifo gofynion pŵer ar gyfer y systemau modur.

Caffael Deunydd: Y prif ddeunydd a ddefnyddir wrth adeiladu'r craen fel arfer yw dur strwythurol cryfder uchel. O ystyried maint a phwysau'r craen, rhaid i'r dur fodloni cryfder penodol, gwydnwch, a safonau ymwrthedd blinder. Ar gyfer mecanweithiau'r craen (moduron, teclynnau codi, gerau, olwynion, ac ati), ceir deunyddiau perfformiad uchel. Gall y cydrannau hyn gael eu dylunio'n arbennig neu eu dewis gan weithgynhyrchwyr arbenigol.

Saernïo a Gweithgynhyrchu: Mae platiau dur mawr yn cael eu torri'n adrannau a fydd yn ffurfio'r prif drawstiau, trawstiau a chydrannau strwythurol. Defnyddir peiriannau CNC (rheolaeth rifiadol cyfrifiadurol) fel arfer ar gyfer torri manwl gywir. Ar ôl torri, caiff yr adrannau eu weldio gyda'i gilydd. Ar gyfer craen o'r maint hwn, mae weldio yn cael ei wneud yn ofalus i osgoi warping neu ddiffygion strwythurol, yn aml yn defnyddio peiriannau weldio robotig ar gyfer cywirdeb a chysondeb. Mae'r mecanwaith codi, gan gynnwys y drwm, rhaffau, moduron, a gerio, yn cael ei ymgynnull ar wahân cyn ei integreiddio i'r craen.

Is-gynulliad a'r Prif Gynulliad: Mae'r prif drawst llorweddol neu drawst (pont y craen) wedi'i ymgynnull mewn adrannau mawr, yn aml mewn ffatri sydd wedi'i chynllunio'n arbennig i drin cydrannau trwm o'r fath. Mae trawstiau croes yn cael eu gwneud, a mecanwaith teithio'r craen (sy'n caniatáu i'r craen i symud ar hyd ei rhedfa) yn ymgynnull. Mae hyn yn cynnwys y system troli a'r system reilffordd i'r craen symud ar ei hyd. Yn aml bydd gan graen o'r maint hwn gaban rheoli, sy'n cael ei ymgynnull â systemau electroneg a rheoli arbenigol i weithredwyr drin gweithrediadau cymhleth y craen.

Integreiddio Cydrannau: Mae systemau trydanol, gan gynnwys cyflenwad pŵer foltedd uchel, paneli rheoli, a systemau cyfathrebu, wedi'u hintegreiddio. Mae'r systemau hyn yn rheoli symudiad y craen, cyflymder, codi, a rheoli llwyth. Mae craeniau mawr yn ymgorffori systemau diogelwch niferus, gan gynnwys amddiffyn gorlwytho, breciau brys, switshis terfyn, a synwyryddion i sicrhau gweithrediad llyfn, rheoledig.

Profi a Graddnodi: Mae'r craen yn cael ei brofi'n drylwyr i wirio ei alluoedd cynnal llwyth, yn ogystal â'i allu i weithredu o dan amodau deinamig amrywiol. ac ymateb i commands.Sensors, systemau rheoli, a nodweddion diogelwch yn cael eu graddnodi i sicrhau bod y craen yn gweithredu yn unol â'r manylebau dylunio.

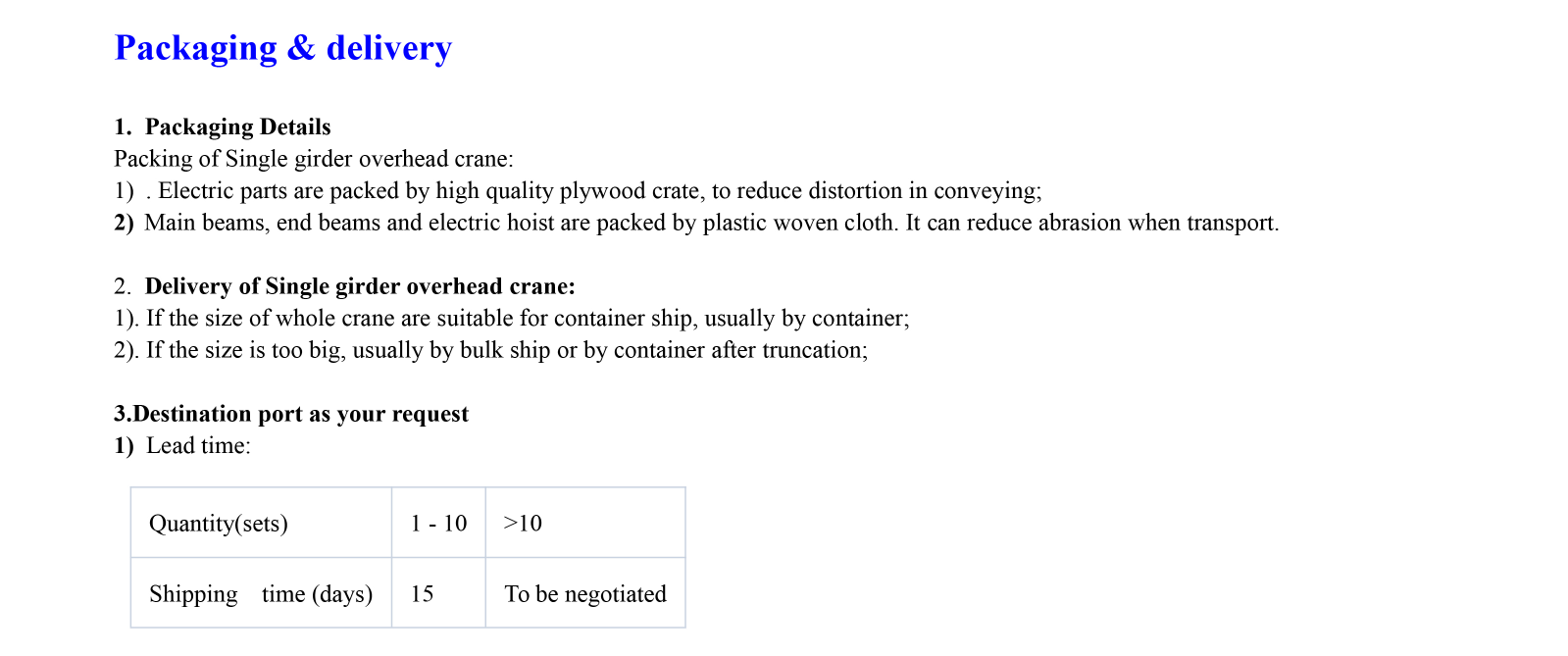

Cludo a Gosod: Oherwydd maint enfawr y craen, mae'n aml yn cael ei gludo mewn adrannau dadosod, gyda phob rhan yn cael ei gludo i'r safle gosod ar dir neu ar y môr. Ar ôl cyrraedd y safle gosod, mae'r craen yn cael ei ymgynnull. Mae'n bosibl y bydd hyn yn gofyn am ddefnyddio craeniau llai neu offer trwm arall i godi a gosod y cydrannau mawr. Unwaith y cânt eu cydosod ar y safle, bydd y craen yn cael ei brofi'n derfynol i sicrhau bod yr holl systemau'n gweithio'n gywir yn y maes.

8. Comisiynu a Throsglwyddo: Mae gweithredwyr y craen a phersonél cynnal a chadw wedi'u hyfforddi ar sut i ddefnyddio'r offer a pherfformio datrys problemau sylfaenol. Ar ôl comisiynu llwyddiannus, mae'r craen yn cael ei drosglwyddo i'r cleient gyda set lawn o lawlyfrau gweithredol a chynnal a chadw schedules.Many gweithgynhyrchwyr yn cynnig cymorth parhaus a chontractau cynnal a chadw i sicrhau bod y craen yn gweithredu'n ddibynadwy ers degawdau.

Golwg gweithdy:

Mae'r cwmni wedi gosod llwyfan rheoli offer deallus, ac wedi gosod 310 set (setiau) o robotiaid trin a weldio. Ar ôl cwblhau'r cynllun, bydd mwy na 500 o setiau (setiau), a bydd y gyfradd rhwydweithio offer yn cyrraedd 95%. Mae 32 o linellau weldio wedi'u defnyddio, bwriedir gosod 50, ac mae cyfradd awtomeiddio'r llinell gynnyrch gyfan wedi cyrraedd 85%.
