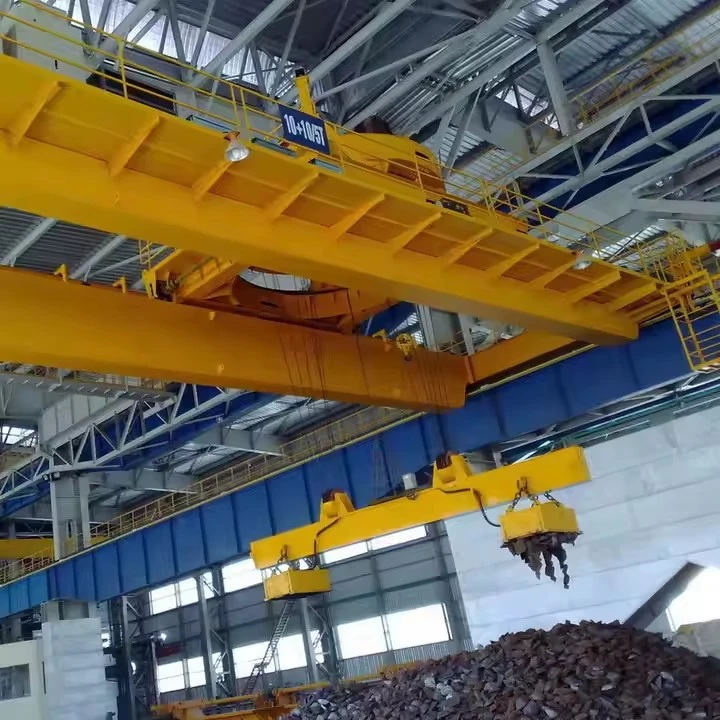

QC Manget Gorbenion Girder Dwbl

Beth yw Craen Gorbenion Girder Dwbl Magnet QC?

A Craen Gorbenion Gorbenion Magnet QC Magnet Dwblyn graen teithio trwm, sy'n rhedeg uwchben{0}cylchoedd dyletswydd difrifol iawn (Dosbarth QC), sydd wedi'i beiriannu'n benodol i weithredu gyda phweruselectromagnetfel ei brif ddyfais codi. Mae'n system gyflawn, integredig ar gyfer trin deunyddiau fferrus gydag effeithlonrwydd eithafol.

Meddyliwch amdano fel yr ateb codi awtomataidd eithaf ar gyfer iardiau dur a sgrap, gan gyfuno cryfder aruthrol craen trawst dwbl dosbarth QC â gallu llwytho electromagnet ar unwaith.



Manteision

Effeithlonrwydd Eithafol:Yn dileu'r angen am slingiau, bachau neu gadwyni. Mae'r magnet yn atodi ac yn rhyddhau o'r llwyth ar unwaith, gan leihau amseroedd beicio yn sylweddol.

Trin Llwyth Anodd:Yn ddelfrydol ar gyfer symud sgrap rhydd, plât dur sengl o bentwr, neu eitemau eraill sy'n anodd eu sling.

Costau llafur is:Gall un gweithredwr reoli'r broses lwytho/dadlwytho/pentyrru stoc gyfan heb griw daear.

Difrod Llwyth Lleiaf:Mae'r maes magnetig yn berthnasol hyd yn oed pwysau, gan osgoi crafiadau ac afluniadau a achosir gan grapples mecanyddol neu bachau.

Adeiladwyd ar gyfer Amgylcheddau Heriol:Mae strwythur a chydrannau'r dosbarth QC yn sicrhau dibynadwyedd a uptime yn yr amodau llymaf.



Cyfyngiadau ac Ystyriaethau Critigol

Yn unigryw i Ddeunyddiau Ferromagnetig:Dim ond yn gweithio ar ddeunyddiau magnetig fel haearn a dur. Ni fydd yn gweithio ar alwminiwm, dur di-staen (y rhan fwyaf o raddau), na metelau anfferrus eraill.

Defnydd Uchel o Ynni:Mae'r electromagnet a'i system bŵer yn defnyddio trydan sylweddol.

Risg Diogelwch Cynhenid:Y prif berygl yw methiant pŵer sy'n arwain at lwyth wedi'i ollwng. Mae'rMae Uned Batri Wrth Gefn yn hanfodola rhaid ei gynnal yn drwyadl.

Magnetedd Gweddilliol:Gall achosi i'r llwyth beidio â rhyddhau'n lân. Mae gan uwch reolwyr nodwedd "pwls cerrynt gwrthdro" i wrthweithio hyn.

Crynodeb: Y Meistr Deunydd fferrus

A Craen Gorbenion Gorbenion Magnet QC Magnet Dwblyn acynhwysedd uchel, system trin swmp effeithlonrwydd uchelar gyfer deunyddiau fferrus. Nid craen -pwrpas cyffredinol mohono ond darn arbenigol o offer prosesu sydd wedi'i gynllunio i awtomeiddio a symleiddio symudiad dur a haearn. Nid yw ei ddyluniad trawst dwbl QC yn-trafodadwy oherwydd y ddyletswydd ddifrifol, y cynhwysedd uchel, a'r uchder codi sydd eu hangen i wneud gweithrediadau magnetig yn gynhyrchiol ac yn ddiogel.



Cydrannau Craidd: Bearing, Gearbox, Modur, Pwmp

Man Tarddiad: Henan, Tsieina

Gwarant: 1 Flwyddyn

Pwysau (KG): 2000 kg

Fideo yn mynd allan-archwiliad: Wedi'i ddarparu

Adroddiad Prawf Peiriannau: Wedi'i Ddarparu

Dyluniad: Trawst dwbl

Effeithiolrwydd: effeithlonrwydd uchel

Cyflymder gweithredu: Gweithrediad cyflymder uchel

Sefydlogrwydd: Swyddogaeth gwrth-swing

Lliw: Dewisol

Ffynhonnell Pwer: 110V / 220V / 230V / 380V / 440V, wedi'i addasu

Rhychwant: 7.5-31.5m

Dyma ddadansoddiad manwl o gydrannau aCraen Gorbenion Gorbenion Magnet QC Magnet Dwbl.

1. System Strwythurol Sylfaenol (Yr Asgwrn Cefn)

Trawstiau Blwch Dwbl:Y trawstiau llorweddol cynradd, wedi'u gwneud o blât dur trwchus yn adrannau blychau. Mae'r dyluniad hwn yn darparu cryfder uwch, anhyblygedd torsional, a gwrthwynebiad i blygu o dan y llwyth deinamig o godi magnetig.

Tryciau Diwedd:Y strwythurau ar bob pen i'r bont sy'n gartref i'r olwynion, yr echelau, a'r mecanweithiau gyrru teithio pontydd. Wedi'i adeiladu i wrthsefyll cyfanswm pwysau'r craen ynghyd â llwythi deinamig.

System rhedfa:

Trawstiau rhedfa:Trawstiau I{0}}trwm neu adrannau blwch a gefnogir gan adeiladu colofnau.

Rheiliau Rhedeg:Rheiliau dur wedi'u gosod ar ben trawstiau'r rhedfa.

Brig{0}}Troli Rhedeg:Mae'r troli'n rhedeg ar reiliau ar ben y prif drawstiau, gan ddarparu uchder bachyn uchaf ar gyfer y magnet.

2. System Codi Magnetig (Y Dechnoleg Graidd)

Electromagnet:

Adeiladu:Cragen ddur enfawr gyda creiddiau haearn meddal a dirwyniadau copr trwm.

Codi Llygaid:Ar gyfer cysylltiad â rhaffau'r teclyn codi.

Gweithredu:Yn creu maes magnetig pwerus pan gaiff ei fywiogi â cherrynt DC.

System Cyflenwi Pŵer DC:

Tyristor Rectifier:Yn trosi pŵer AC i bŵer DC rheoledig ar gyfer y magnet.

Set Generadur Modur-Set:Ffynhonnell pŵer DC amgen (systemau hŷn).

Rîl cebl:

Swyddogaeth:Yn rheoli'r cebl pŵer hyblyg rhwng craen a magnet.

Mathau:Riliau a yrrir gan fodur neu'r gwanwyn.

Uned Batri Wrth Gefn (BBU):

Cydran Diogelwch Critigol:Yn darparu pŵer brys yn awtomatig i'r magnet yn ystod methiant y prif bŵer.

Swyddogaeth:Yn atal cwympiadau llwyth trychinebus.



3. Systemau Hoist & Drive (Y Cyhyrau)

Prif Declyn Codi Dyletswydd Difrifol -:

Modur teclyn codi:Modur beicio dyletswydd uchel, trorym uchel (Dosbarth M7/M8).

Bocs gêr:Gerio lleihau tollau trwm.

Drwm rhaff gwifren:trachywiredd-rhigol ar gyfer haenau rhaff lluosog.

Braciau disg:Systemau brecio cynradd ac eilaidd.

Gyriant Teithio Troli:

Modur Drive:Modur trydan gyda blwch gêr.

Olwynion Troli:Olwynion fflangell yn rhedeg ar reiliau trawst.

Gyriannau Teithio Pont:

Moduron Drive:Moduron cydamserol ar bob tryc pen.

Olwynion Teithio:Diamedr mawr, olwynion dur ffug.

4. Systemau Rheoli a Diogelwch (Yr Ymennydd a Nerfau)

Systemau Rheoli Gweithredwyr:

Rheolaeth o Bell Radio:Dull rheoli cynradd ar gyfer y gwelededd gorau posibl.

Cab y Gweithredwr:Gorsaf reoli amgen gydag offeryniaeth lawn.

System Rheoli Magnet:

Rheolydd Arbenigol:Yn rheoli cylchoedd magneteiddio/de-magneteiddio.

Rheoliad Presennol:Yn rheoli cryfder magnetig yn fanwl gywir.

Systemau Diogelwch:

Dangosydd Moment Llwyth (LMI):Yn monitro pwysau llwyth ac yn atal gorlwytho.

Switsys Terfyn:Teclyn codi terfynau uchaf/is, terfynau teithio.

Systemau Stopio Argyfwng:Botymau atal E lluosog.

Gwrth{0}Systemau Gwrthdrawiad:Ar gyfer gweithrediadau craen lluosog.

Amddiffyniad thermol:Ar gyfer cydrannau magnet a thrydanol.

5. Dosbarthiad Trydanol a Phŵer

Prif Banel Rheoli:

Rheolydd Rhesymeg Rhaglenadwy (PLC):ymennydd system.

Gyriannau Amledd Amrywiol (VFDs):Ar gyfer rheoli symudiad llyfn.

Cysylltwyr a Releiau:Dosbarthiad pŵer.

Cyflenwad Pwer:

System Bar arweinydd:Prif gyflenwad pŵer ar hyd y rhedfa.

System Festoon:System rheoli cebl amgen.

Braslun

Prif dechnegol





Manteision Craen Gorbenion Girder Dwbl Magnet QC

Mae'r system integredig hon yn cynnig buddion trawsnewidiol ar gyfer trin deunyddiau fferrus, gan gyfuno cryfder craen dyletswydd difrifol ag effeithlonrwydd codi magnetig.



1. Effeithlonrwydd Gweithredol Heb ei Gyfateb

Beicio ar unwaith:Mae'r magnet yn atodi ac yn rhyddhau llwythi mewn eiliadau, gan ddileu'r amser sydd ei angen i rigio slingiau, bachau neu gadwyni. Mae hyn yn cynyddu nifer y cylchoedd yr awr yn ddramatig.

Trin awtomataidd:Mae'r broses o godi a gollwng deunyddiau magnetig yn ddi-dor ac nid oes angen ymyrraeth gorfforol gan bersonél y ddaear.

2. Cryfder a Dibynadwyedd Rhagorol

Adeiladwyd ar gyfer Gwasanaeth Difrifol:Wedi'i raddio ar gyferM7 (Dyletswydd Ddifrifol Iawn)neuM8 (Dyletswydd Barhaus)cylchoedd, sy'n golygu ei fod yn cael ei beiriannu ar gyfer gweithrediad 24/7 o dan yr amodau mwyaf anodd, megis melinau dur ac iardiau sgrap.

Adeiladu Cadarn:Mae'r dyluniad trawstiau blwch dwbl yn darparu anhyblygedd a chryfder eithriadol, sy'n gallu trin llwythi trwm a'r grymoedd deinamig sy'n gysylltiedig â chodi magnetig.

3. Gwell Diogelwch

Pellter gweithredwr:Gyda rheolaeth bell radio safonol, gall y gweithredwr leoli ei hun yn y lleoliad mwyaf diogel, i ffwrdd o'r llwybr llwyth a pheryglon posibl.

Uned Batri Wrth Gefn (BBU):Mae'r nodwedd ddiogelwch hollbwysig hon yn atal cwympiadau llwyth trychinebus trwy ddarparu pŵer i'r magnet yn awtomatig rhag ofn y bydd prif fethiant pŵer.

Llai o Godi a Chario:Yn dileu'r peryglon sy'n gysylltiedig â gweithwyr yn cysylltu a datgysylltu rigio ger llwythi trwm.

4. Amlochredd Eithriadol

Trin Llwythi Amrywiol:Yn gallu codi ystod eang o ddeunyddiau fferrus yn effeithlon, gan gynnwys:

Sgrap Rhydd:Sgrap darniog a phrysur.

Platiau dur:Dalennau sengl neu luosog.

Coiliau a Slabiau:Gyda dyluniad magnet priodol.

Strwythurau:Trawstiau, sianeli, a bar atgyfnerthu.

Gallu Llwyth Anodd:Rhagori ar dasgau sy'n heriol i fachau, megis codi un plât dur o bentwr.

5. Cost-Effeithlonrwydd a ROI Uchel

Gostyngiad llafurus difrifol:Gall un gweithredwr reoli'r broses lwytho, dadlwytho a phentyrru stoc gyfan, gan ddileu'r angen am griw rigio.

Llai o Ddifrod Cynnyrch:Mae'r maes magnetig yn berthnasol i bwysau gwastad, di-farcio, gan osgoi'r crafiadau a'r ystumiadau a achosir gan gadwyni neu grapples.

Trwybwn Uchel:Mae cyflymder beicio yn cynyddu symudiad deunydd yn sylweddol, gan wella trwygyrch gweithredol cyffredinol ac elw ar fuddsoddiad.



Cymwysiadau Craen Gorbenion Gorbenion Magnet Magnet Dwbl QC

Mae'r craen hwn yn ased anhepgor mewn diwydiannau sy'n prosesu llawer iawn o haearn a dur.



1. Iardiau Ailgylchu Metel Sgrap

Cais Cynradd:Dyma'r amgylchedd hanfodol ar gyfer y craen hwn.

Achosion Defnydd:

Dadlwytho sgrap fferrus o lorïau a cheir rheilffordd.

Didoli a symud sgrap o fewn yr iard.

Gwefru sgrap i beiriannau rhwygo, byrnwyr a gwellaif.

Llwytho sgrap wedi'i brosesu i'w gludo.

2. Canolfannau Gwasanaeth Dur a Warysau

Achosion Defnydd:

Trin a phentyrru platiau dur, cynfasau a choiliau.

Llwytho a dadlwytho tryciau a cheir rheilffordd.

Llinellau prosesu bwydo (ee, torwyr laser, breciau i'r wasg).

3. Ffowndrïau a Melinau Dur

Achosion Defnydd:

Craen Codi Tâl:Llwytho metel sgrap, haearn crai, a deunyddiau crai fferrus eraill i ffwrneisi toddi.

Craen Trosglwyddo:Symud deunyddiau poeth (gan ddefnyddio magnetau tymheredd uchel arbennig) rhwng prosesau.

4. Porthladdoedd a Gweithrediadau Terfynell

Achosion Defnydd:

Dadlwytho cynhyrchion dur (coiliau, platiau, adeileddau) o longau.

Llwytho dur i'w allforio.

Trin sgrap fferrus swmp mewn cyfleusterau ailgylchu ar ochr y porthladd.

5. Gwneuthuriad Trwm ac Adeiladu Llongau

Achosion Defnydd:

Symud platiau dur mawr ar gyfer torri a weldio.

Trin adrannau ffug yn ystod y broses gydosod.



Mae'r broses gynhyrchu ar gyfer aCraen Pont Uwchben Trydanyn ddilyniant systematig o beirianneg, gwneuthuriad, cydosod a phrofi. Dyma ddadansoddiad manwl.



Cam 1: Dylunio a Pheirianneg

Dyma'r cam sylfaenol lle diffinnir perfformiad a diogelwch y craen.

Dadansoddiad o Anghenion Cleient:Adolygu paramedrau allweddol: cynhwysedd, rhychwant, uchder codi, cylch dyletswydd, ac anghenion gweithredol (ee, dull rheoli, nodweddion arbennig).

Dylunio Strwythurol a Mecanyddol:

Dadansoddiad Strwythurol:Cyfrifo llwythi a straenau i bennu'r maint a'r math trawst priodol (sengl/dwbl, trawst trawst/bocs I{0}}).

Dewis Cydran:Yn nodi'r teclyn codi, y troli, y moduron gyrru, yr olwynion a'r blychau gêr.

Dylunio Trydanol:Creu sgematigau ar gyfer cyflenwad pŵer, rheolyddion modur, a chylchedau diogelwch.

Creu Bil Deunyddiau (BOM):Rhestru'r holl ddeunyddiau crai a'r cydrannau a brynwyd.



Cam 2: Caffael a Pharatoi Deunyddiau

Caffael:Cyrchu trawstiau dur, platiau, a chydrannau a brynwyd (teclynnau codi, moduron, offer trydanol).

Paratoi deunydd:Mae cydrannau dur yn cael eu torri i hyd gan ddefnyddio llifiau neu dorwyr plasma CNC. Mae tyllau'n cael eu drilio neu eu dyrnu ar gyfer bolltau a chysylltiadau.



Cam 3: Gwneuthuriad a Chynulliad Strwythurol

Dyma lle mae ffrâm y craen yn cael ei hadeiladu.

Gwneuthuriad Trawst:

Ar gyfer -trawstiau trawst: Paratoi ac atgyfnerthu trawstiau I- safonol os oes angen.

Ar gyfer hytrawstiau blwch: Torri platiau gwe a fflans, eu weldio ynghyd â stiffeners mewnol.

Gwneuthuriad Tryc Diwedd:Adeiladu'r tryciau diwedd sy'n gartref i'r olwynion a'r gyriannau.

Weldio:Mae'r holl gysylltiadau strwythurol yn cael eu weldio gan weldwyr ardystiedig. Gellir archwilio weldiau critigol trwy uwchsain.

Peiriannu:Peiriannu arwynebau mowntio ar gyfer rheiliau a gyriannau i sicrhau aliniad cywir.



Cyfnod 4: Cynulliad Mecanyddol

Mae'r ffrâm strwythurol wedi'i chyfuno â'r systemau mecanyddol.

Cynulliad y bont:Mae'r prif drawstiau wedi'u cysylltu â'r tryciau diwedd, gan ffurfio strwythur y bont gyfan.

Gosod Olwyn ac Echel:Mae olwynion yn cael eu gosod ar y tryciau diwedd. Mae echelau a chydrannau gyriant yn cael eu gosod ar gyfer teithio â phwer.

Cynulliad troli:Mae'r ffrâm troli wedi'i hadeiladu, ac mae olwynion ynghlwm. Yna caiff yr uned codi ei osod ar ffrâm y troli.

Atodiad Bachyn:Mae'r bloc bachyn ynghlwm wrth rhaff gwifren neu gadwyn y teclyn codi.



Cam 5: Gosod System Drydanol a Rheoli

Gwifrau:Mae ceblau trydanol yn cael eu rhedeg ar hyd strwythur y craen i'r moduron teithio, y modur codi a'r pwyntiau rheoli.

Gosod system reoli:Mae'r orsaf reoli tlws crog neu'r derbynnydd radio wedi'i osod a'i wifro. Mae paneli rheoli gyda chysylltwyr ac amddiffyniad gorlwytho wedi'u gosod.

Gosodiad cyflenwad pŵer:Gosod system festoon neu fariau dargludo ar gyfer cyflenwi pŵer.

Dyfeisiau Diogelwch:Gosod a gwifrau switshis terfyn, arosfannau brys, a dyfeisiau amddiffyn gorlwytho.



Cam 6: Cyn-Profi ac Arolygu (FAT)

Mae'r craen sydd wedi'i ymgynnull yn llawn yn cael ei brofi i sicrhau ei fod yn bodloni'r holl fanylebau a safonau diogelwch.

Archwiliad gweledol:Gwirio am grefftwaith, weldio cywir, a chydosod cywir.

Na-Prawf Llwytho:Gweithredu pob cynnig (hoisting, teithio troli, teithio pontydd) heb lwyth i wirio am weithrediad llyfn a sŵn annormal.

Profi Llwyth:

Prawf Llwyth Statig:Codi llwyth prawf o125% o'r capasiti graddediga'i ddal i wirio cywirdeb strwythurol a chynhwysedd dal brêc.

Prawf Llwyth Dynamig:Codi110% o'r capasiti graddediga'i redeg drwy bob cynnig i sicrhau perfformiad o dan amodau gwaith.

Prawf Swyddogaeth Diogelwch:Gwirio gweithrediad pob switsh terfyn, brêc, E{0} stopiau, a dyfeisiau amddiffyn gorlwytho.



Cam 7: Datgymalu, Paentio a Phecynnu

Datgymalu:Mae'r craen wedi'i ddadosod yn rhannol yn adrannau rhesymegol (hytrawstiau, tryciau diwedd, troli) ar gyfer cludo.

Peintio:Mae'r holl gydrannau wedi'u paentio â phaent preimio a topcoat ar gyfer amddiffyn rhag cyrydiad.

Pecynnu:Mae cydrannau wedi'u pecynnu'n ddiogel, gyda sylw arbennig i amddiffyn arwynebau wedi'u peiriannu, edafedd a chydrannau trydanol.



Cam 8: Gosod a Chomisiynu Safle (SAT)

Codi safle:Mae'r craen yn cael ei ailosod ar redfa'r cwsmer.

Cysylltiadau Terfynol:Mae pŵer trydanol wedi'i gysylltu, a gwneir gwiriadau terfynol.

Comisiynu Safle a SAT:Mae'r craen yn cael prawf gweithredol terfynol yn ei amgylchedd gwaith gwirioneddol.

Hyfforddiant Gweithredwyr:Mae gweithredwyr y cwsmer wedi'u hyfforddi ar ddefnydd diogel ac effeithlon.

Golwg gweithdy:

Mae'r cwmni wedi gosod llwyfan rheoli offer deallus, ac wedi gosod 310 set (setiau) o robotiaid trin a weldio. Ar ôl cwblhau'r cynllun, bydd mwy na 500 o setiau (setiau), a bydd y gyfradd rhwydweithio offer yn cyrraedd 95% . 32 llinellau weldio wedi'u defnyddio, bwriedir gosod 50, ac mae cyfradd awtomeiddio'r llinell gynnyrch gyfan wedi cyrraedd 85%.
