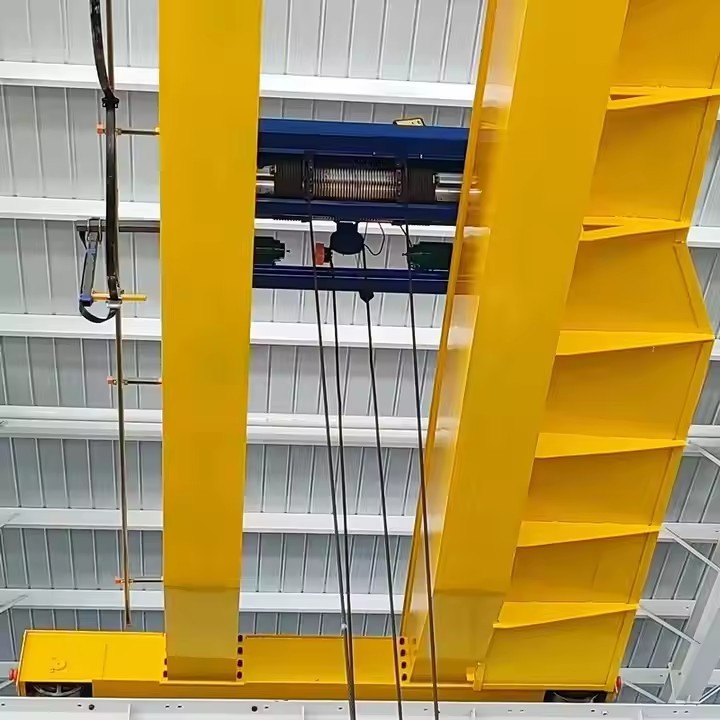

Teclyn codi craen uwchben girder dwbl

A Teclyn codi craen uwchben girder dwblyn ddatrysiad codi dyletswydd trwm lle mae atroli teclyn codiyn symud ar draws dwy wregys pont i godi, gostwng a chludo llwythi ar draws rhychwantu mawr.
Fe'i defnyddir yn helaeth ynffatrïoedd, gweithdai, warysau, gweithfeydd pŵer a llinellau cynhyrchu dur.



Nodweddion Allweddol:

Capasiti Codi: Mae modelau safonol yn amrywio o5t i 550t, gyda dyluniadau personol yn fwy na1000T.

Rychwanta: Yn nodweddiadol7.5m–35m, yn estynadwy ar gyfer cyfleusterau mawr.

Uchder codi: Hyd at30m(yn uwch gyda systemau drwm wedi'u haddasu).

Mathau teclyn codi:

Teclyn codi rhaff gwifren drydan: Cyffredin ar gyfer llwythi trwm (ee,10T–550T).

Teclyn teclyn: Ar gyfer llwythi ysgafnach neu leoedd cryno.

Teclyn codi rhag ffrwydrad: Ar gyfer amgylcheddau peryglus (ee, purfeydd olew).



Manteision dros graeniau un girder

Nodwedd	Girder dwbl gyda theclyn codi	Girder sengl
Llwytho capasiti	5T–550T+	1T–20T
Uchder codi	Hyd at 30m+	Wedi'i gyfyngu gan ddyluniad danddwr
Manwl gywirdeb	Lleoli ± 1mm ​​(gyda VFD)	± 5mm nodweddiadol
Cylch dyletswydd	FEM M5 - M8 (A6 - A8)	FEM M3 - M4 (A3 - A5)
Hoesau	25-30 mlynedd (gyda chynnal a chadw)	15–20 mlynedd



Cydrannau craidd: dwyn, blwch gêr, modur, pwmp

Man Tarddiad: Henan, China

Gwarant: 1 flwyddyn

Pwysau (kg): 2000 kg

Arolygiad allblyg fideo: Wedi'i ddarparu

Adroddiad Prawf Peiriannau: Wedi'i ddarparu

Dylunio: trawst dwbl

Effeithiolrwydd: effeithlonrwydd uchel

Cyflymder gweithredu: gweithrediad cyflym

Sefydlogrwydd: swyddogaeth gwrth-swing

Lliw: Dewisol

Ffynhonnell Pwer: 110V\/220V\/230V\/380V\/440V, wedi'i addasu

Rhychwant: 7. 5-31. 5m





Mae craen uwchben girder dwbl teclyn codi yn ddatrysiad codi ar ddyletswydd trwm lle mae troli teclyn codi yn symud ar draws dwy wregys pont i godi, gostwng a chludo llwythi ar draws rhychwantu mawr.
Fe'i defnyddir yn helaeth mewn ffatrïoedd, gweithdai, warysau, gweithfeydd pŵer a llinellau cynhyrchu dur.

1. Prif wregysau dwbl

Dau drawst llorweddol cryf (pont) sy'n cefnogi'r troli teclyn codi ac yn dosbarthu'r llwyth a godwyd ar draws ardal eang.

2. Cerbydau diwedd (tryciau diwedd)

Wedi'i leoli ar ddau ben y craen; Cynhwyswch yr olwynion a'r moduron teithio ar gyfer symud craen ar hyd rheiliau rhedfa.

3. Trolley teclyn codi

Uned codi cryno sy'n teithio ar hyd y gwregysau; yn gartref i'r mecanwaith codi (modur, blwch gêr, drwm, rhaff, a bachyn).



4. Mecanwaith Codi (teclyn codi)

System fodur y tu mewn i'r troli, gan gynnwys y modur, brêc, blwch gêr, drwm, rhaff wifren, a chynulliad bachyn, sy'n gyfrifol am godi a gostwng y llwyth.
5. Mecanwaith teithio troli

Moduron, blychau gêr, ac olwynion sy'n gyrru'r troli teclyn codi yn llorweddol ar draws y gwregysau dwbl.





6. Mecanwaith teithio craen

Moduron a blychau gêr wedi'u gosod ar lorïau diwedd sy'n symud y craen gyfan ar hyd rheiliau rhedfa'r adeilad.
7. System Drydanol

Yn cyflenwi ac yn rheoli pŵer trydanol ar gyfer codi, teithio a symud craen; Yn cynnwys paneli dosbarthu pŵer, cylchedau rheoli, a systemau festoon\/cebl.



8. Rheolaeth Gweithredwr

Ymhlith yr opsiynau mae rheolaeth tlws crog, teclyn rheoli o bell radio diwifr, neu gaban gyrrwr gyda ffyn llawenydd.
9. System Cyflenwad Pwer

Trosglwyddo pŵer trwy'r system festoon, rîl cebl, neu fariau dargludyddion yn dibynnu ar ddylunio craen.

10. Bloc bachyn

Cydran codi olaf ynghlwm wrth y rhaff; Yn ymgysylltu â'r llwyth trwy fachau neu atodiadau codi arbenigol.
11. Dyfeisiau Diogelwch

Cyfyngwyr gorlwytho, botymau stop brys, switshis terfyn codi, switshis terfyn teithio, dyfeisiau gwrth-wrthdrawiad, a larymau.



.

12. System Brecio

Breciau perfformiad uchel wedi'u gosod wrth godi a theithio moduron i sicrhau bod stop ar unwaith ac yn ddiogel.
13. byfferau a stopio diwedd

Dyfeisiau sy'n amsugno sioc wedi'u gosod ar bennau llwybrau teithio craen a throli i atal damweiniau.



Brasluniais

Prif Dechnegol





Manteision Toist Dwbl Girder uwchben craen

Capasiti codi uwch- yn gallu trin llwythi trymach (10 tunnell yn nodweddiadol i 500+ tunnell) o'i gymharu â chraeniau girder sengl.

Mwy o rychwant ac uchder bachyn- Mae'n darparu gwell sylw mewn gweithdai mawr a chlirio codi uwch.

Mwy o Sefydlogrwydd a Gwydnwch- Mae gwregysau dwbl yn dosbarthu pwysau yn gyfartal, gan leihau gwyro a sicrhau gweithrediad llyfnach.

Amlochredd- Yn cefnogi amrywiol atodiadau codi (bachau, magnetau, cydio) ar gyfer gwahanol anghenion diwydiannol.

Gwell rheolaeth llwyth- Yn cynnwys manwl gywir a mecanweithiau troli ar gyfer trin deunydd yn fwy diogel.

Bywyd Gwasanaeth Hirach- Mae adeiladu cadarn yn lleihau traul, gan ostwng costau cynnal a chadw.

Opsiynau addasu-Gellir ei ddylunio gyda nodweddion ychwanegol fel awtomeiddio, rheoli o bell, neu atal ffrwydrad.



Cymhwyso craeniau uwchben girder dwbl

Diwydiant Dur a Metel- Trin coiliau dur trwm, cynfasau, a metel tawdd mewn ffowndrïau.

Gweithfeydd pŵer- Codi tyrbinau, generaduron, a pheiriannau trwm yn ystod y gwaith cynnal a chadw.

Gweithgynhyrchu Modurol- Symud siasi ceir, peiriannau, a rhannau ymgynnull mawr.

Adeiladu a Pheirianneg Trwm-Cludo strwythurau wedi'u ffugio ymlaen llaw a deunyddiau adeiladu trwm.

Adeiladu Llongau a Phorthladdoedd- Cydosod cydrannau llongau a llwytho\/dadlwytho cargo.

Diwydiant Awyrofod- Trin rhannau awyrennau mawr wrth weithgynhyrchu a chydosod.

Warysau a logisteg- Rheoli rhestr swmpus neu drwm mewn cyfleusterau storio mawr.

Planhigion mwyngloddio a sment- Symud deunyddiau crai, gwasgwyr ac offer trwm.





Mae'r weithdrefn gynhyrchu ar gyfer craen uwchben trawst dwbl 50- tunnell yn cynnwys sawl cam allweddol, o ddylunio i'r profion terfynol. Isod mae amlinelliad cam wrth gam o'r broses weithgynhyrchu nodweddiadol:

1. Dylunio a Pheirianneg
Dadansoddiad gofynion: Pennu manylebau cleientiaid (rhychwant, uchder codi, cylch dyletswydd, cyflenwad pŵer, ac ati).

Modelu CAD: Creu modelau 3D a lluniadau manwl ar gyfer cydrannau strwythurol a mecanyddol.

Cyfrifiadau llwyth: Gwirio cryfder, gwyro a sefydlogrwydd o dan lwythi deinamig\/statig.

Cydymffurfiad rheoliadol: Sicrhewch ymlyniad wrth safonau (ISO, FEM, DIN, ANSI, neu CMAA).

2. Caffael deunydd
Prif drawstiau: Platiau dur (Q235B\/Q345B) ar gyfer gwregysau blwch wedi'u weldio neu adrannau wedi'u rholio.

Cerbydau Diwedd: Wedi'i lunio o broffiliau dur ar gyfer anhyblygedd.

Teclyn codi a throli: Caffael neu weithgynhyrchu cydrannau (blwch gêr, modur, rhaff wifren, bachau, breciau).

Trydanol: Moduron, paneli rheoli, riliau festoon\/cebl, switshis terfyn.

3. Ffabrigo prif gydrannau
A. Ffabrigo Girder Dwbl
Torri a weldio: Mae platiau dur yn cael eu torri (laser\/plasma) a'u weldio i mewn i wregysau blwch.

Annealing: Lleddfu straen i atal ystumio.

Peiriannu: Tyllau drilio ar gyfer cysylltiadau ac arwynebau rheilffordd peiriannu.

B. Cerbydau diwedd
Cynulliad: Mae olwynion, byfferau, a mecanweithiau gyrru wedi'u gosod.

Aliniad: Sicrhewch draciau cyfochrog ar gyfer symud yn llyfn.

C. teclyn codi a throli
Cynulliad: Mae systemau blwch gêr, modur, drwm a brêc wedi'u hintegreiddio.

Profi llwyth: Cyn-brofi mecanwaith codi.

4. Triniaeth Arwyneb
Ffrwydro saethu: Arwynebau glân ar gyfer adlyniad paent.

Priming & Painting: Haenau gwrth-cyrydiad (epocsi\/cyfoethog sinc).

5. Gosod system drydanol
Gwifrau: Gosod ceblau pŵer\/signal ar hyd pont y craen.

Panel Rheoli: ffit VFDs (ar gyfer cyflymder amrywiol), amddiffynwyr gorlwytho, a PLCs (os ydynt yn awtomataidd).

Dyfeisiau Diogelwch: Cyfyngu ar switshis, stop brys, ac amddiffyn gorlwytho.

6. Cynulliad ac Integreiddio
Codi: Mae gwregysau wedi'u huno i ddiweddu cerbydau; Mae troli a theclyn codi wedi'u gosod.

Aliniad: Gwirio cyfochrogrwydd trac olwyn a chliriadau rheilffordd.

Iro: Rhowch saim ar gerau, berynnau a rhannau symudol.

7. Profi ac Arolygu
A. Profion Derbyn Ffatri (Braster)
Prawf dim llwyth: Rhedeg troli\/teclyn codi ar draws rhychwant llawn ar bob cyflymder.

Prawf llwyth:

Prawf statig: Llwyth â sgôr o 125% (50 tunnell → 62.5 tunnell) am 10 munud.

Prawf deinamig: Llwyth 110% (55 tunnell) gyda lifftiau\/symudiadau dro ar ôl tro.

Gwiriadau Diogelwch: Gwirio breciau, cyfyngu switshis, ac arosfannau brys.

B. Arolygiad Terfynol
Cywirdeb dimensiwn, ansawdd weldio, a diogelwch trydanol.

8. Dadosod a Phecynnu
Labelu: Marciwch gydrannau ar gyfer ailosod hawdd ar y safle.

Amddiffyn: lapio diddos ar gyfer cludo.

9. Gosod a Chomisiynu ar y safle
Aliniad rheilffyrdd: Sicrhewch fod rheiliau rhedfa yn wastad ac yn gyfochrog.

Ailosod: Codi gwregysau, gosod trydanol, a graddnodi.

Profi Terfynol: Ailadroddwch brofion llwyth o dan oruchwyliaeth cleientiaid.

10. Dogfennaeth a throsglwyddo
Llawlyfrau: Gweithredu, cynnal a chadw a llawlyfrau rhannau.

Tystysgrifau: Adroddiadau Prawf, Ardystiadau Deunydd, a Dogfennau Cydymffurfiaeth.



Golwg Gweithdy:

Mae'r cwmni wedi gosod platfform rheoli offer deallus, ac wedi gosod 310 set (setiau) o drin a weldio robotiaid. Ar ôl cwblhau'r cynllun, bydd mwy na 500 o setiau (setiau), a bydd y gyfradd rhwydweithio offer yn cyrraedd 95%. 32 Mae llinellau weldio wedi'u defnyddio, mae 50 wedi'u bwriadu i'w gosod, ac mae cyfradd awtomeiddio'r llinell gynnyrch gyfan wedi cyrraedd 85%.
