Crane gantri lifft cychod symudol

Nodweddion Allweddol:

Nghapasiti: Yn amrywio o30 tunnell i 1,200 tunnell, gydag opsiynau y gellir eu haddasu.

Symudedd: Cyfarparu âLlywio consentrig 360 gradda galluoedd symud croeslin.

Reolaf: Gweithredu trwyRheoli o bell neu gaban, gydaTrosi Amledd Llawner manwl gywirdeb.

Cyflymder codi: Addasadwy (ee,0 - 2 m\/min o dan lwyth llawn, hyd at5 m\/min wedi'i ddadlwytho).

Manylebau Technegol

Uchder codi: Yn nodweddiadol10–15 metr, ond yn addasadwy.

Rychwanta: Mae'r opsiynau'n cynnwys8m, 11m, 15m, neu wedi'i deilwra i ddimensiynau cychod.

Pwysedd daear: Yn amrywio yn ôl model (ee,11.5 kg\/m² ar gyfer capasiti 100- tunnell).

Tymheredd Gweithredol: Gradd -20 i +50 gradd, yn addas ar gyfer amgylcheddau garw.

Cynhwysedd Codi 1 - 20 tunnell
Rhychwant (lled) 3 - 12 metr (Addasadwy)
Uchder codi 3 - 10 metr
Dosbarth Gweithio A 3- A5 (dyletswydd ysgafn i ganolig)
Cyflymder codi 0. 5 - 8 m\/min (newidyn)
Prif fath trawst Girder sengl\/dwbl (math blwch)
Cyflenwad Pwer 220V\/380V 3- Cyfnod neu lawlyfr
Rheoli Modd Rheoli tlws crog\/o bell diwifr
Teclyn codi cadwyn drydan\/teclyn codi rhaff wifren
Travel Drive Llawlyfr gwthio neu fodur
Amddiffyn cyrydiad Paint wedi'i galfaneiddio neu radd morol
Ymwrthedd gwynt hyd at raddfa beaufort 6 (i'w ddefnyddio yn yr awyr agored)
Gweithredu temp -20 gradd i +50 gradd

Dyma ddadansoddiad manwl o gydrannau allweddol craen gantri lifft cwch symudol, wedi'i syntheseiddio o safonau'r diwydiant a chyfeiriadau technegol:

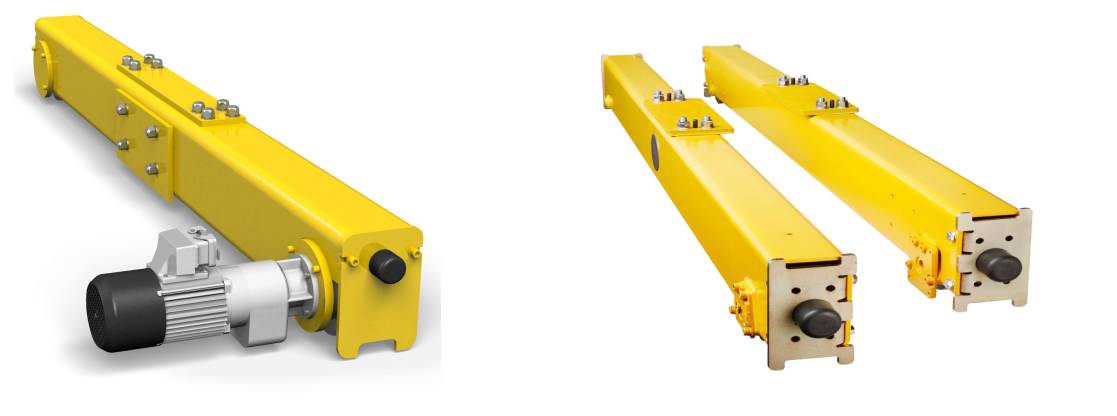

1. Fframwaith Strwythurol
Prif drawstiau gantri: Gwregysau dur deuol neu sengl yn ffurfio'r bont uwchben, wedi'u cynllunio i rychwantu lled y cwch a chefnogi llwythi codi.

Coesau\/Cefnogiadau: Colofnau fertigol uchder addasadwy (yn aml ar deiars rwber neu reiliau) ar gyfer symudedd a sefydlogrwydd. Mae rhai modelau'n cynnwys coesau telesgopig ar gyfer amryw o ddyfnderoedd dŵr.

Braces Cross: Atgyfnerthiadau croeslinol i atal dylanwad ochrol wrth godi.

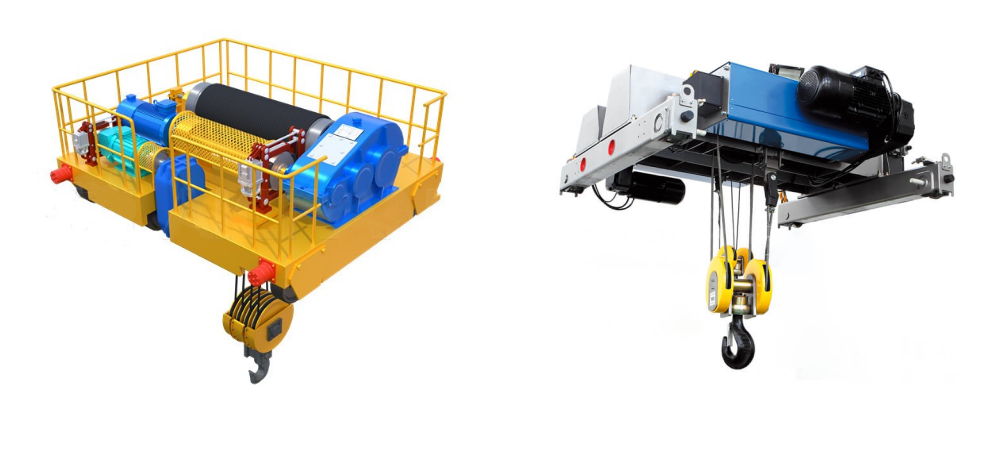

2. Mecanwaith Codi
Uned Teclyn codi: System winch drydan neu hydrolig (ee, rhaff wifren neu declyn codi cadwyn) gyda rheolaeth llwyth manwl gywir. Mae'r galluoedd yn amrywio o 30 i 1,200 tunnell ar gyfer cymwysiadau morol.

Bar\/Ffrâm Taenwr: Yn dosbarthu grym codi yn gyfartal i atal difrod cragen. Gall gynnwys breichiau y gellir eu haddasu ar gyfer gwahanol led cychod.

Slings\/strapiau: ceblau synthetig neu ddur ynghlwm wrth bwyntiau codi'r cwch (ee strapiau cilbren ar gyfer cychod hwylio).

3. System Symudedd

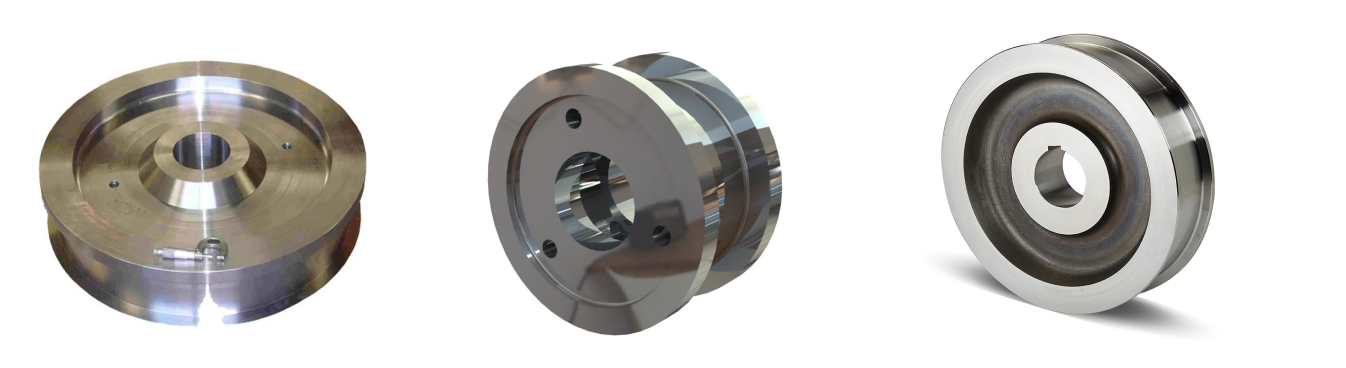

Olwynion wedi'u blino'n rwber: teiars niwmatig neu solet dyletswydd trwm i'w symud yn llyfn ar dociau\/iardiau llongau. Mae rhai modelau yn cynnig llywio 360 gradd ar gyfer lleoedd tynn.

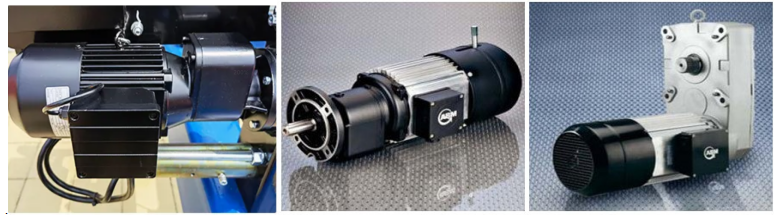

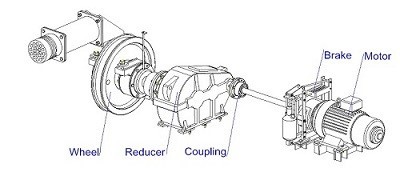

Moduron Gyrru: Moduron trydan neu hydrolig yn pweru symudiad olwyn, yn aml gyda rheolaeth cyflymder amrywiol.

Opsiynau trac\/rheilffyrdd: Amgen i olwynion ar gyfer gweithrediadau llwybr sefydlog (ee, gantrïau wedi'u gosod ar reilffyrdd).

4. Systemau Pwer a Rheoli
Pecyn Pwer Hydrolig: Yn gyrru swyddogaethau codi a symudedd mewn modelau hydrolig.

Panel Rheoli: Wedi'i weithredu o bell (radio\/gwifrau) neu wedi'u gosod ar gabanau gyda ffyn llawenydd ar gyfer teclyn codi\/rheoli teithio. Mae systemau uwch yn cynnwys synwyryddion sy'n cyfyngu ar lwyth ac arosfannau brys.

Systemau Batri\/Hybrid: Opsiynau eco-gyfeillgar fel gyriannau trydan-tâl-drydan wedi'u pweru gan fatri neu hybrid (ee modelau Konecranes RTG).

5. Nodweddion Diogelwch
Celloedd llwyth: Monitro pwysau amser real i atal gorlwytho.

Switshis Cyfyngiadau: toriadau awtomatig ar gyfer uchder teclyn codi a theithio gantri.

Technoleg gwrth-ffordd: Yn sefydlogi llwythi wrth symud (yn hanfodol ar gyfer cychod cain).

Breciau Brys: Systemau methu-ddiogel ar gyfer senarios colli pŵer.

.

6. Ychwanegiadau dewisol
Cynwysyddion gwefru: ar gyfer unedau wedi'u pweru gan fatri (ee RTGs hybrid Konecranes).

Synwyryddion Diagnostig: Monitro WiFi-alluog ar gyfer rhybuddion cynnal a chadw.

Taenwyr y gellir eu haddasu: Addasadwy ar gyfer siapiau cragen unigryw (ee catamarans).

Brasluniais

Prif Dechnegol

Mae craeniau gantri codi cychod bach yn cynnig datrysiad ymarferol ac effeithlon ar gyfer trin llongau bach i ganolig (yn nodweddiadol 1-20 tunnell). Defnyddir y craeniau hyn yn helaeth mewn marinas, iardiau cychod a chyfleusterau ar lan y dŵr oherwydd eu amlochredd a'u cost-effeithiolrwydd. Isod mae eu manteision a'u cymwysiadau allweddol.

Manteision craeniau gantri lifft cychod symudol

Symudedd a Hyblygrwydd

Wedi'i gyfarparu âolwynion wedi'u blino'n rwberneu systemau rheilffyrdd, gan ganiatáu adleoli'n hawdd ar draws dociau, iardiau llongau, neu farinas.

Mae rhai modelau yn ymddangosLlywio 360 graddar gyfer symud mewn lleoedd tynn.

Capasiti llwyth uchel

Yn gallu codi cychod a chychod hwylio yn amrywio o30 i 1,200 tunnell, gan eu gwneud yn addas ar gyfer cychod hamdden bach i longau masnachol mawr.

Manwl gywirdeb a diogelwch

Uwchsystemau trydan hydroligSicrhewch godi a gostwng yn llyfn, gan leihau straen hull.

Nodweddion diogelwch integredig felLlwythwch gelloedd, Technoleg Gwrth-Fwrdd, abreciau brysGwella diogelwch gweithredol.

Opsiynau eco-gyfeillgar

DeillioModelau wedi'u pweru gan gelloedd tanwydd hydrogen(ee, peilot DP World's RTG Crane) yn lleihau allyriadau carbon, gan allyrru stêm yn unig yn ystod y llawdriniaeth.

Cost-effeithlonrwydd

Yn dileu'r angen am slipffyrdd parhaol neu dociau sych, gan leihau costau seilwaith.

Mae dyluniadau modiwlaidd yn caniatáu addasu ar gyfer meintiau cychod penodol, gan optimeiddio buddsoddiad.

Ceisiadau Allweddol

Cynnal a Chadw ac Atgyweirio Morol

A ddefnyddir ynllongaui godi cychod ar gyfer archwiliadau cragen, paentio, neu atgyweirio injan.

Gweithrediadau porthladd a doc

Yn hwyluso llwytho\/dadlwytho llongau mewn porthladdoedd, yn enwedig lle mae craeniau sefydlog yn anymarferol.

Clybiau Hwylio a Marinas

Yn ddelfrydol ar gyfer storio cychod tymhorol, gan drosglwyddo llongau rhwng dŵr a rheseli storio.

Achub brys

Yn cael eu defnyddio ar gyfer adfer cychod sydd wedi'u capio neu eu seilio oherwydd eu symudedd a'u capasiti uchel.

Prosiectau ynni dŵr

Wedi'i addasu ar gyfer tasgau arbenigol fel yProsiect tri cheunent, lle roedd codi strwythurau mawr yn fanwl gywir yn hollbwysig.

1. Dylunio a Pheirianneg

Dadansoddiad Gofyniad

Deall manylebau'r cleient (capasiti llwyth, rhychwant, uchder, amgylchedd gwaith, ac ati).

Pennu Paramedrau Gweithredol: Uchder codi, cyflymder teithio, amlder gweithio, ac ati.

Dyluniad rhagarweiniol

Creu dyluniadau cysyniadol a modelau 3D.

Dewiswch ddeunyddiau yn seiliedig ar gryfder ac amodau amgylcheddol.

Peirianneg fanwl

Datblygu lluniadau peirianneg manwl (cydrannau strwythurol, mecanweithiau, systemau trydanol).

Perfformio dadansoddiad straen a blinder i sicrhau diogelwch.

2. Caffael deunydd

Ffynhonnell deunyddiau o ansawdd uchel, gan gynnwys:

Platiau dur a phroffiliau ar gyfer cydrannau strwythurol.

Moduron, blychau gêr, a rhannau mecanyddol eraill.

Systemau trydanol a chydrannau rheoli.

Archwiliwch ddeunyddiau i sicrhau cydymffurfiad â safonau ansawdd.

3. Ffabrigo

Gwneuthuriad cydran strwythurol

Torri, weldio, a chydosod y strwythurau dur (prif girder, breichiau cantilifer, coesau, ac ati).

Sicrhau aliniad a dimensiynau manwl gywir.

Perfformio triniaeth arwyneb (ee, ffrwydro saethu, paentio) ar gyfer amddiffyn cyrydiad.

Cynulliad Mecanyddol

Cydosod rhannau mecanyddol (troli, teclyn codi, olwynion, ac ati).

Gosod moduron, blychau gêr, a systemau gyrru.

Cynulliad Trydanol

Gosod cydrannau trydanol (paneli rheoli, ceblau, synwyryddion).

Gwifren a chysylltu'r system i sicrhau ymarferoldeb.

4. Archwiliad Ansawdd

Arolygu Deunydd

Gwirio profion ardystio a chynnal deunydd (ee profion tynnol).

Archwiliad Strwythurol

Archwiliwch ansawdd weldio (ee profion ultrasonic).

Sicrhewch gywirdeb dimensiwn a gorffen ar yr wyneb.

Archwiliad Cynulliad

Gwiriwch aliniad ac ymarferoldeb pob rhan (mecanyddol a thrydanol).

Profi llwyth

Cynnal profion llwyth statig a deinamig i sicrhau gweithrediad diogel.

5. Profi Derbyn Ffatri (Braster)

Cynnal rhediad treial cynhwysfawr, gan gynnwys:

Profion llwyth a gorlwytho llawn.

Ymarferoldeb yr holl ddyfeisiau diogelwch (ee, switshis terfyn, breciau brys).

Gweithrediad llyfn troli, teclyn codi, a theithio craen.

Canlyniadau dogfennau a chael cymeradwyaeth cleient.

6. Dadosod a Phacio

Dadosodwch y craen yn adrannau cludadwy.

Pecyn cydrannau'n ddiogel i atal difrod wrth eu cludo.

Labelu a pharatoi rhestr bacio ar gyfer ailosod effeithlon.

7. Cludiant

Dosbarthu'r cydrannau craen i'r safle gosod gan ddefnyddio dulliau cludo priodol.

8. Gosod a Chomisiynu

Cynulliad ar y safle

Cydosod cydrannau strwythurol a systemau mecanyddol.

Gosod systemau trydanol a phaneli rheoli.

Graddnodi a phrofi

Ail-raddnodi'r system craen ar gyfer amodau safle-benodol.

Perfformio profion llwyth ar y safle i wirio perfformiad.

9. Trosglwyddo

Darparu hyfforddiant i bersonél y cleient ar weithredu a chynnal a chadw diogel.

Cyflwyno Dogfennaeth Dechnegol (Llawlyfr Defnyddiwr, Canllaw Cynnal a Chadw, Tystysgrifau).

Cael cymeradwyaeth a derbyniad terfynol gan y cleient.

10. Cefnogaeth ar ôl gwerthu

Cynnig gwasanaethau gwarant a chefnogaeth cynnal a chadw.

Darparu rhannau sbâr a chymorth technegol yn ôl yr angen.

Golwg Gweithdy:

Mae'r cwmni wedi gosod platfform rheoli offer deallus, ac wedi gosod 310 set (setiau) o drin a weldio robotiaid. Ar ôl cwblhau'r cynllun, bydd mwy na 500 o setiau (setiau), a bydd y gyfradd rhwydweithio offer yn cyrraedd 95%. 32 Mae llinellau weldio wedi'u defnyddio, mae 50 wedi'u bwriadu i'w gosod, ac mae cyfradd awtomeiddio'r llinell gynnyrch gyfan wedi cyrraedd 85%.
