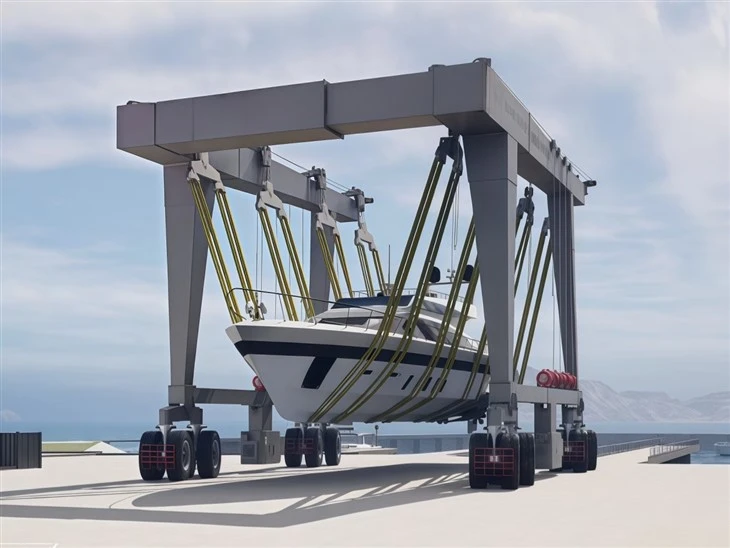

Teclyn codi cychod symudol 600 tunnell

Mae teclyn codi cychod symudol 600- tunnell yn system codi dyletswydd trwm sydd wedi'i gynllunio i drin llongau mawr ar gyfer cynnal a chadw, atgyweirio, storio neu gludo. Defnyddir y teclynnau codi hyn yn gyffredin mewn iardiau llongau, marinas a seiliau llyngesol i godi cychod, cychod hwylio, a hyd yn oed llongau bach allan o'r dŵr.

Nodweddion allweddol teclyn codi cwch symudol 600 tunnell:
Capasiti llwyth uchel - gall godi llongau sy'n pwyso hyd at 600 tunnell fetrig (~ 1.32 miliwn pwys).

Symudedd - gyda olwynion neu draciau ar gyfer symud yn hawdd o amgylch dociau sych neu iardiau llongau.

Strapiau\/crud addasadwy - Pwyntiau codi y gellir eu haddasu i ddarparu ar gyfer gwahanol siapiau cragen.

Gweithrediad hydrolig neu drydan - mecanweithiau codi llyfn a rheoledig.

Systemau Sefydlogrwydd a Diogelwch-Nodweddion fel Synwyryddion Llwyth, Systemau Gwrth-Sffordd, a Breciau Brys.

Amlochredd - Yn gallu trin gwahanol fathau o gychod, gan gynnwys cychod pysgota, crefft filwrol, a chychod hwylio moethus.





Cymhariaeth ag atebion codi morol eraill

Nodwedd	Craen gantri cwch bach	Teithio Teithio	Fforch godi (morol)
Symudedd	Cludadwy, rhai ar olwynion	Sefydlog neu ar reilffordd	Symudol iawn
Nghapasiti	1–20 tunnell	10 - 100+ tunnell	2–10 tunnell
Gorau Am	Cychod bach, iardiau DIY	Marinas mawr	Cychod ysgafn
Gost	Hiselhaiff	Uwch	Cymedrola ’



Cynhwysedd Codi 1 - 20 tunnell
Rhychwant (lled) 3 - 12 metr (Addasadwy)
Uchder codi 3 - 10 metr
Dosbarth Gweithio A 3- A5 (dyletswydd ysgafn i ganolig)
Cyflymder codi 0. 5 - 8 m\/min (newidyn)
Prif fath trawst Girder sengl\/dwbl (math blwch)
Cyflenwad Pwer 220V\/380V 3- Cyfnod neu lawlyfr
Rheoli Modd Rheoli tlws crog\/o bell diwifr
Teclyn codi cadwyn drydan\/teclyn codi rhaff wifren
Travel Drive Llawlyfr gwthio neu fodur
Amddiffyn cyrydiad Paint wedi'i galfaneiddio neu radd morol
Ymwrthedd gwynt hyd at raddfa beaufort 6 (i'w ddefnyddio yn yr awyr agored)
Gweithredu temp -20 gradd i +50 gradd







Mae teclyn codi cychod symudol 600- tunnell yn system codi dyletswydd trwm sydd wedi'i gynllunio i drin llongau mawr ar gyfer cynnal a chadw, atgyweirio neu storio. Dyma gydrannau allweddol teclyn codi o'r fath:

1. Ffrâm strwythurol
Prif drawstiau\/gwregysau-Trawstiau dur ar ddyletswydd trwm sy'n cefnogi'r llwyth cyfan.

Aelodau traws - darparu sefydlogrwydd ochrol a dosbarthu pwysau.

Cerbydau Diwedd - Strwythurau ar olwynion neu wedi'u tracio sy'n caniatáu symudedd.

2. System Godi
Silindrau hydrolig (neu winshis trydan) - mecanwaith codi cynradd (wedi'u cydamseru'n nodweddiadol).

Taenwyr Llwyth - Dosbarthwch bwysau yn gyfartal ar draws cragen y llong.

Codi strapiau\/cadwyni-strapiau neu gadwyni dyletswydd trwm sy'n sicrhau'r cwch.

3. System Symudedd
Olwynion\/traciau - Gadewch i'r teclyn godi declyn symud ar hyd doc neu iard long.

Gyrru Moduron - Moduron trydan neu hydrolig ar gyfer gyriant.

Mecanwaith llywio - ar gyfer symud yn union.

4. System Bwer
Uned Pwer Hydrolig (HPU) - yn darparu hylif dan bwysau ar gyfer codi\/symud.

Modur\/Generadur Trydan - Pwerau Pympiau a Rheolaethau Hydrolig.

Panel Rheoli - Rhyngwyneb Gweithredwr ar gyfer Codi\/Symud.

5. Systemau Diogelwch a Rheoli
Celloedd Llwyth - Monitro dosbarthiad pwysau.

Terfyn switshis-atal gor-godi neu or-deithio.

Stop Brys (E-STOP)-Diffodd ar unwaith rhag ofn methu.

System Cydamseru - Yn sicrhau hyd yn oed yn codi ar bob pwynt.

6. Crud Cychod (Dewisol)
Crudiau y gellir eu haddasu i gynnal gwahanol siapiau cragen.

Padin rwber i atal difrod cragen.

7. Sefydlogyddion\/Outriggers
Coesau estynadwy i atal tipio wrth godi.

8. Diogelu Tywydd (Dewisol)
Canopi neu orchudd i amddiffyn y llong yn ystod y gwaith cynnal a chadw.



B. Coesau Cefnogi (Cerbydau Diwedd)

Mae cerbydau teclyn codi cychod symudol 600- tunnell yn gydrannau hanfodol o system codi cychod capasiti mawr, wedi'u cynllunio i godi a chludo llongau trwm (hyd at 600 tunnell fetrig) mewn iardiau llongau, marinas, neu dociau sych. Isod mae manylion allweddol am eu dyluniad, eu swyddogaeth a'u nodweddion:

1. Pwrpas a Swyddogaeth
Mae cerbydau diwedd yn cefnogi system deithio’r teclyn codi, fel arfer yn cynnwys olwynion neu reiliau sy'n caniatáu i'r teclyn codi cyfan symud ar hyd trac.

Maent yn dosbarthu'r llwyth yn gyfartal ac yn sicrhau sefydlogrwydd wrth godi a chludo.

Yn aml yn cael eu paru â mecanweithiau codi cydamserol (hydrolig neu drydan) i drin cychod\/cychod hwylio mawr yn ddiogel.

2. Cydrannau Allweddol
System Olwyn\/Rheilffyrdd: Olwynion dur neu gorsis ar ddyletswydd trwm sy'n symud ar hyd rheiliau sefydlog.

Silindrau Codi Hydrolig: Rhowch yr heddlu sydd ei angen i godi'r llong.

Ffrâm strwythurol: Adeiladu dur wedi'i atgyfnerthu i drin llwythi 600- tunnell.

Mecanwaith gyrru: moduron trydan neu hydrolig ar gyfer symud ar hyd y rheilffordd.

System reoli: Rheolaethau canolog neu ddi -wifr ar gyfer gweithredu cydamserol.

3. Ystyriaethau Dylunio
Capasiti Llwyth: Rhaid cefnogi Ffactor Diogelwch 600 tunnell + yn ddiogel (yn nodweddiadol 25-30% yn ychwanegol).

Sefydlogrwydd: bas olwyn llydan a nodweddion gwrth-gorff i atal symud.

Gwrthiant cyrydiad: haenau gradd morol neu gydrannau dur gwrthstaen.

Cydamseru: Yn sicrhau bod y ddau gerbydau'n codi\/symud ar yr un pryd er mwyn osgoi straen anwastad.





C. Ffrâm Sylfaen (System Rhedeg)

System Runway

Rheiliau neu draciau trwm ar gyfer symud y teclyn codi yn llyfn.

System deithio modur (wedi'i gyrru gan olwyn neu dan arweiniad rheilffordd) ar gyfer cludo cychod yn llorweddol.

Gellir ei ddylunio fel llwybr syth neu grwm yn dibynnu ar gynllun y cyfleuster.





2. Mecanwaith codi a chodi

Mae teclyn codi cychod symudol 600- tunnell yn system codi dyletswydd trwm sydd wedi'i gynllunio i drin llongau mawr (hyd at 600 tunnell fetrig) ar gyfer cynnal a chadw, atgyweirio neu storio. Mae'r mecanwaith codi a chodi yn rhan hanfodol o'i weithrediad, gan sicrhau bod cychod yn symud yn ddiogel ac yn effeithlon mewn dociau sych, iardiau llongau, neu farinas.

Cydrannau allweddol y mecanwaith codi a chodi
System lifft hydrolig

Yn defnyddio silindrau hydrolig capasiti uchel i godi a gostwng y teclyn codi cwch.

Yn darparu codi llyfn, rheoledig heb lawer o lwythi sioc.

Yn aml yn cynnwys silindrau cydamserol i sicrhau dosbarthiad pwysau hyd yn oed.

System Rhaff a Pwli Gwifren (Dewisol)

Mae rhai teclynnau codi yn defnyddio rhaffau gwifren gyda winshis i'w codi.

Mae ysgubau lluosog (pwlïau) yn dosbarthu'r llwyth yn gyfartal.

Yn meddu ar systemau amddiffyn a brecio gorlwytho.





Taenwyr neu freichiau codi

Mae breichiau neu grud addasadwy yn cefnogi cragen y cwch.

Gellir ei addasu ar gyfer gwahanol siapiau cychod (catamarans, monohulls, ac ati).

Padio neu wedi'i orchuddio â rwber i atal difrod cragen.

Mecanwaith teithio (unedau symudol)

Mae olwynion neu draciau yn caniatáu i'r teclyn codi symud cychod yn llorweddol.

Wedi'i bweru gan foduron trydan neu moduron sy'n cael eu gyrru gan ddisel.

Mae systemau dan arweiniad rheilffyrdd yn sicrhau lleoliad manwl gywir.

System reoli

A reolir gan weithredwr trwy dlws crog, anghysbell neu gaban.

Nodweddion monitro llwyth, stop brys, a systemau gwrth-wrthdrawiad.

Gall gynnwys lleoliad awtomataidd ar gyfer gosod cychod yn union.

Systemau Diogelwch

Synwyryddion gorlwytho i atal rhagori ar derfynau pwysau.

Breciau methu-ddiogel a chloeon hydrolig.

Systemau gostwng brys rhag ofn y bydd pŵer yn methu.





4. Ategolion dewisol

Mae teclyn codi cychod symudol 600- tunnell yn system codi dyletswydd trwm sydd wedi'i gynllunio i drin llongau mawr ar gyfer cynnal a chadw, storio neu gludo. Mae ategolion dewisol yn gwella ymarferoldeb, diogelwch ac effeithlonrwydd. Dyma rai ategolion dewisol cyffredin ar gyfer teclyn codi o'r fath:

1. Uwchraddio Hydrolig a Thrydanol
System Rheoli o Bell - o bell di -wifr neu wifrog ar gyfer gweithrediad diogel a chyfleus.

Rheolaethau hydrolig cyfrannol - addasiadau codi llyfn a manwl gywir.

System Pwer Wrth Gefn - Cyflenwad pŵer brys rhag ofn y bydd toriad.

System Monitro Llwyth-Mesur pwysau amser real ac amddiffyn gorlwytho.

2. Ategolion Codi a Chefnogi
Crudiau Addasadwy - Cefnogiadau cragen y gellir eu haddasu ar gyfer gwahanol siapiau cychod.

Padiau neilon neu rwber-amddiffyniad di-slip, di-briodi ar gyfer cregyn.

Bariau Taenwr - Ar gyfer codi llongau llydan neu drwm yn gytbwys.

Pecynnau atal aml-bwynt-pwyntiau codi ychwanegol ar gyfer sefydlogrwydd.

3. Symudedd a Lleoli
System Rheilffordd - Ar gyfer symud dan arweiniad mewn iardiau cychod neu dociau sych.

System yrru hunan-yrru-Symud modur ar gyfer ail-leoli yn haws.

Cymorth Llywio - ar gyfer gwell symudadwyedd mewn lleoedd tynn.

4. Diogelwch ac Amddiffyn
Synwyryddion gwrth-wrthdrawiad-yn atal effeithiau damweiniol gyda rhwystrau.

Botymau stopio brys - yn atal gweithrediad ar unwaith os oes angen.

Breciau gwynt\/sefydlogwyr - yn atal symud mewn amodau gwyntog.

Goleuadau Gwaith LED-Ar gyfer gweithrediadau gwelededd yn ystod y nos neu isel.

5. Ychwanegiadau Arbenigol
System Golchi Cychod - Jetiau Glanhau Integredig ar gyfer Cynnal a Chadw Hull.

Llwyfan Sandblasting\/Glanhau - ar gyfer paratoi ac atgyweirio cragen.

Mecanwaith cylchdroi - yn caniatáu cylchdroi cychod ar gyfer mynediad 360 gradd.

Arfau Docio - Er mwyn alinio'n haws wrth godi.

6. Opsiynau Addasu
Uchder\/Hyd Estynedig - ar gyfer llongau mwy neu ofynion iard benodol.

Gorchudd sy'n gwrthsefyll cyrydiad-ar gyfer amgylcheddau morol (ee paent galfanedig neu epocsi).

Paent\/Lliw Custom - Brandio neu welliannau gwelededd.



Brasluniais



Prif Dechnegol



A Teclyn codi cychod symudol 600- tunnellyn system codi dyletswydd trwm sydd wedi'i chynllunio ar gyfer trin llongau mawr mewn iardiau llongau, marinas a chyfleusterau atgyweirio. Dyma ei fanteision allweddol:

1. Capasiti codi uchel

Yn gallu codi cychod a llongau sy'n pwyso hyd at600 tunnell, gan ei wneud yn addas ar gyfer cychod hwylio mawr, llongau masnachol, a chychod milwrol.

Yn lleihau'r angen am dociau sych neu graeniau sefydlog.

2. Symudedd a Hyblygrwydd

Wedi'i gyfarparu âsystemau olwynion neu wedi'u gosod ar reilffordd, caniatáu symud yn hawdd o amgylch y cyfleuster.

Yn gallu gosod cychod yn union ar gyfer atgyweiriadau, cynnal a chadw neu storio.

3. Effeithlonrwydd gofod

Yn dileu'r angen am ddociau sych parhaol, gan arbed gofod gwerthfawr ar lan y dŵr.

Yn ddelfrydol ar gyfer cyfleusterau sydd â lle cyfyngedig ond traffig cychod uchel.

4. Gweithrediadau Cyflymach

Codi a lansio cyflym o'i gymharu â dulliau docio sych traddodiadol.

Yn lleihau amser segur llongau, gan gynyddu effeithlonrwydd gweithredol.

5. Amlochredd

Yn gallu trin ystod eang o fathau o gychod (cychod hwylio, cychod hwylio, cychod pysgota, llongau patrol, ac ati).

Mae strapiau neu grud codi addasadwy yn darparu ar gyfer gwahanol siapiau cragen.

6. Cost-effeithiol

Costau gosod a chynnal a chadw is o gymharu â dociau sych sefydlog.

Yn lleihau costau llafur trwy gyflymu prosesau tynnu a lansio.

7. Diogelwch Gwell

Adeiladu cadarn gydasystemau hydrolig cydamserolyn sicrhau codi cytbwys.

Yn lleihau risgiau difrod cragen yn ystod gweithrediadau codi.

8. Cyfeillgar i'r amgylchedd

Yn lleihau'r angen am garthu neu strwythurau parhaol sy'n effeithio ar ecosystemau morol.

Mae rhai modelau'n defnyddiopŵer trydan neu hybridar gyfer allyriadau is.

9. Defnydd Amlbwrpas

Gellir ei ddefnyddio ar gyferStorio Cychod, yn caniatáu pentyrru llongau lluosog pan nad ydyn nhw'n cael eu defnyddio.

Defnyddiol ar gyferAchubau Bryso gychod daear neu wedi'u difrodi.

10. Addasrwydd i wahanol leoliadau

Gellir ei osod i mewndociau arnofio, iardiau llongau, neu ganolfannau atgyweirio.

Yn addas ar gyfer y ddaudŵr hallt a dŵr croywamgylcheddau â deunyddiau sy'n gwrthsefyll cyrydiad.

Ceisiadau delfrydol:

Marinas- ar gyfer cynnal a chadw a storio cychod hwylio.

Llongau- ar gyfer adeiladu ac atgyweirio cychod.

Gwylwyr Milwrol ac Arfordir- ar gyfer defnyddio ac adfer llongau cyflym.

Porthladdoedd pysgota- ar gyfer gwasanaethu treillwyr pysgota mawr.

Casgliad:

A Teclyn codi cychod symudol 600- tunnellyn ddatrysiad pwerus, hyblyg a chost-effeithlon ar gyfer trin llongau trwm heb yr angen am seilwaith parhaol. Mae ei nodweddion symudedd, cyflymder a diogelwch yn ei wneud yn ased gwerthfawr ar gyfer gweithrediadau morol modern.



Mae teclyn codi cychod symudol 600- tunnell yn system codi dyletswydd trwm a ddyluniwyd ar gyfer symud llongau mawr, fel cychod hwylio, cychod milwrol, a llongau masnachol, mewn iardiau llongau, marinas, a chyfleusterau atgyweirio. Dyma ddadansoddiad manwl o'i gymwysiadau, ei nodweddion a'i fuddion:

Ceisiadau allweddol:
Gweithrediadau Iard Cychod a Marina

Codi a throsglwyddo cychod o ddŵr i ardaloedd storio neu gynnal a chadw.

Trin llongau hyd at 600 tunnell (ee mega hwyliau, treillwyr pysgota, cychod patrol).

Atgyweirio a chynnal a chadw llongau

Lleoli cychod ar gyfer archwiliadau cragen, paentio, neu atgyweirio injan.

Yn ddelfrydol ar gyfer docio sych heb fod angen llithrfa draddodiadol.

Defnydd milwrol a llywodraeth

Lansio ac adfer cychod patrol llyngesol, llongau tanfor (modelau llai), neu longau ymchwil.

Trin llongau masnachol a diwydiannol

Cludo cychod gwaith mawr, fferi, neu gychod mewn porthladdoedd a chyfleusterau saernïo.

Gweithrediadau adfer brys

Achub llongau suddedig neu wedi'u difrodi mewn harbyrau neu ardaloedd arfordirol.



Mae'r broses gynhyrchu o graen codi cychod symudol 600- tunnell yn cynnwys sawl cam, o ddylunio a chaffael deunydd i saernïo, ymgynnull, profi a chomisiynu. Isod mae dadansoddiad manwl o'r broses gynhyrchu nodweddiadol:

1. Dylunio a Pheirianneg
Dyluniad cysyniadol: Mae peirianwyr yn creu dyluniad rhagarweiniol yn seiliedig ar gapasiti llwyth (600 tunnell), rhychwant, uchder codi, a gofynion symudedd.

Dadansoddiad Strwythurol: Defnyddir dadansoddiad elfen gyfyngedig (FEA) i efelychu straen, gwyro a llwythi deinamig.

Systemau Mecanyddol a Thrydanol: Mae systemau hydrolig\/niwmatig, moduron, winshis a systemau rheoli wedi'u cynllunio.

Cydymffurfiad rheoliadol: Yn sicrhau cadw at safonau fel ISO, DIN, OSHA, neu gofrestr Lloyd ar gyfer craeniau morol.

Modelu a Phrototeipio 3D: Defnyddir meddalwedd CAD (SolidWorks, AutoCAD) ar gyfer modelu manwl.

2. Caffael deunydd
Dur cryfder uchel: Gwneir prif drawstiau, colofnau a ffyniant o ddur ASTM A572 neu S355JR.

Cydrannau hydrolig: Pympiau, silindrau, a falfiau gan gyflenwyr honedig (Bosch Rexroth, Parker).

Systemau Trydanol: Motors (Siemens, ABB), PLCs, Synwyryddion a Phaneli Rheoli.

Olwynion\/Traciau: Ar gyfer symudedd (ex-rwber neu wedi'i osod ar reilffordd).

3. Proses saernïo
A. Ffabrigo Strwythurol
Torri: Torri plasma\/laser ar gyfer platiau dur.

Weldio: weldio arc tanddwr (llif) ar gyfer rhannau trwchus; MIG\/TIG ar gyfer cymalau manwl gywirdeb.

Peiriannu: Peiriannu CNC ar gyfer rhannau goddefgarwch uchel (modrwyau sleifio, gerau).

Ffrwydro a phaentio saethu: Triniaeth gwrth-cyrydiad (primer epocsi + topcoat polywrethan).

B. Cynulliad Mecanyddol
Adeiladu Girder: Gwregysau blwch neu ddyluniad truss ar gyfer y prif ffyniant.

Gosod system hydrolig: silindrau, pympiau, pibellau a chronfeydd dŵr.

Mecanwaith gyrru: olwynion\/traciau gyda blychau gêr a breciau.

Mecanwaith Codi: Rhaffau gwifren, bachau, ac ysgubau wedi'u graddio am 600 tunnell.

C. Integreiddio System Drydanol a Rheoli
PLC & HMI Setup: Ar gyfer rheolaeth awtomataidd (Siemens, Allen-Bradley).

Systemau Diogelwch: Terfyn switshis, celloedd llwytho, amddiffyn gorlwytho.

Dosbarthiad pŵer: Paneli trydan, ceblau, a systemau stopio brys.

4. Rheoli a Phrofi Ansawdd
NDT (profion annistrywiol): Archwiliad gronynnau ultrasonic, pelydr-X, neu magnetig ar gyfer weldio.

Profi Llwyth:

Prawf statig: 125% o SWL (750 tunnell) i wirio cywirdeb strwythurol.

Prawf deinamig: Prawf gweithredol ar lwyth 100% (600 tunnell).

Gwiriadau ymarferoldeb: Profion pwysau hydrolig, profion brêc, a dilysu stop brys.

5. Cynulliad a Chomisiynu
Cynulliad ar y safle (os yw'n fodiwlaidd): Gellir cludo craeniau mawr mewn rhannau a'u cydosod wrth y doc.

Addasiadau terfynol: graddnodi synwyryddion, mireinio hydroleg.

Hyfforddiant Gweithredwr: Hyfforddiant ymarferol ar gyfer gweithredu'n ddiogel.

6. Dosbarthu a Gosod
Cludiant: dadosod ar gyfer modiwlau trwm; angen trwyddedau arbennig.

Gosod: Paratoi sylfaen (os yw'n sefydlog), tynhau bollt terfynol, a gwiriadau system.

Ardystiad: Archwiliad trydydd parti (ee, DNV, ABS) cyn ei drosglwyddo.

Golwg Gweithdy:

Mae'r cwmni wedi gosod platfform rheoli offer deallus, ac wedi gosod 310 set (setiau) o drin a weldio robotiaid. Ar ôl cwblhau'r cynllun, bydd mwy na 500 o setiau (setiau), a bydd y gyfradd rhwydweithio offer yn cyrraedd 95%. 32 Mae llinellau weldio wedi'u defnyddio, mae 50 wedi'u bwriadu i'w gosod, ac mae cyfradd awtomeiddio'r llinell gynnyrch gyfan wedi cyrraedd 85%.
