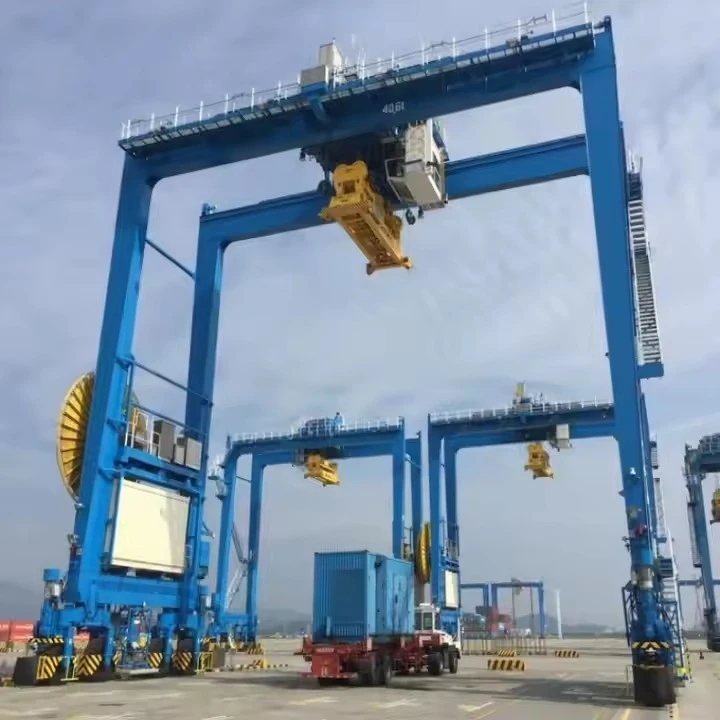

Cynhwysydd Dwbl Girder Gantry Crane

Nodweddion Allweddol

Dyluniad Girder Dwbl:Mae dau hytrawstiau blwch cadarn yn ffurfio'r brif bont, gan gynnig cryfder uwch, gwyriad lleiaf posibl, ac uchder bachyn uchel o'i gymharu â dyluniadau trawstiau sengl.

Coesau annibynnol:Wedi'i gefnogi gan goesau sy'n rhedeg ar-system reilffordd lefel ddaear neu (yn llai cyffredin) ar deiars rwber ar gyfer symudedd.

Brig{0}}Troli Rhedeg:Mae'r troli teclyn codi yn rhedeg ar reiliau arbrigo'r prif hytrawstiau, gan wneud y mwyaf o uchder y bachyn i ganiatáu ar gyfer pentyrru haenau cynhwysydd lluosog yn uchel.

Lledaenwyr:Yn defnyddio atodiad taenwr arbenigol sy'n cloi ar gastiau pedair cornel y cynhwysydd. Mae taenwyr yn aml yn delesgopig i drin cynwysyddion 20 troedfedd, 40 troedfedd a 45 troedfedd.

Cynhwysedd Uchel:Wedi'i gynllunio i drin cynwysyddion wedi'u llwytho, gyda chynhwysedd fel arfer yn amrywio o30 i 50 tunnell(ac yn uwch ar gyfer rhai ceisiadau).

Cymhariaeth: Rheilffordd-Wedi'i Mowntio (RMG) yn erbyn Rubber-Wedi blino (RTG)

Gallu Codi 320 tunnell
Rhychwant (Lled) 3 - 12 metr (addasadwy)
Uchder Codi 3 - 10 metr
Dosbarth Gweithio A3-A5 (dyletswydd ysgafn i ganolig)
Cyflymder codi 0.5 - 8 m/mun (newidiol)
Prif Beam Math Trawst sengl/dwbl (math-blwch)
Cyflenwad Pŵer 220V / 380V 3 cham neu lawlyfr
Modd Rheoli Rheolaeth pendant / teclyn rheoli o bell diwifr
Teclyn codi Math Teclyn codi cadwyn drydan / teclyn codi rhaff wifrau
Gyriant Teithio Gwthiad neu fodur â llaw
Diogelu Cyrydiad Paent gradd poeth-dip galfanedig neu forol
Gwrthiant Gwynt Hyd at raddfa Beaufort 6 (i'w ddefnyddio yn yr awyr agored)
Gweithredu Temp -20 gradd i +50 gradd

Mae hwn yn beiriant hynod gymhleth sydd wedi'i gynllunio ar gyfer y cylch dyletswydd difrifol o godi a symud cynwysyddion cludo trwm yn barhaus. Mae ei gydrannau wedi'u hadeiladu ar gyfer cryfder aruthrol, manwl gywirdeb a dibynadwyedd.

Gellir dosbarthu'r cydrannau yn bum prif system:

1. System Strwythurol

Dyma sgerbwd y craen, wedi'i gynllunio i wrthsefyll llwythi aruthrol a grymoedd amgylcheddol.

Prif Hytrawstiau (2):Y prif drawstiau llorweddol sy'n ffurfio'r bont. Maent yn cael eu gwneud fel weldiohytrawstiau bocsar gyfer y cryfder a'r anhyblygedd mwyaf, sy'n hanfodol i atal gwyro wrth godi cynhwysydd wedi'i lwytho ym mhen draw'r rhychwant.

Coesau (2 neu 4):Y strwythurau cefnogi fertigol. Mae gan gyfluniad nodweddiadol ddwy goes, ond efallai y bydd gan graeniau mawr iawn bedair (un ar bob cornel). Maent yn darparu'r cliriad sydd ei angen i bentyrru cynwysyddion yn uchel a throsi tryciau, trenau, neu offer arall.

Braces Lletraws a Llorweddol:Bracing dur rhwng y coesau a'r trawstiau. Mae'r rhain yn hanfodol ar gyfer amsugno grymoedd ochrol, megis llwyth gwynt a'r ochr-grymoedd tynnu a brofir wrth symud cynhwysydd, gan sicrhau sefydlogrwydd cyffredinol.

2. System Codi a Throli

Y system sy'n gyfrifol am godi, gostwng, a chroesi-y cynhwysydd.

Troli teclyn codi:Ffrâm waith trwm sy'n rhedeg ar reiliau wedi'u gosod ar ybrigo'r prif hytrawstiau. Mae'r cynllun "top{1}}rhedeg" hwn yn darparu'r uchder lifft uchaf posibl.

Uned Prif Hoist:Wedi'i osod ar y troli, mae hon yn system winch bwerus sy'n cynnwys:

Modur(ion) codi:-trorym uchel, moduron trydan.

Lleihäwr teclyn codi (Gearbox):Blwch gêr manwl, aml-gam, sy'n trosi cyflymder modur uchel yn drorym pwerus, cyflymder isel ar gyfer codi.

Drym(iau):Silindrau dur mawr y mae'r rhaffau gwifren wedi'u sbwlio o'u cwmpas.

Rhaffau Gwifren:Rhaffau dur cryfder uchel, nad ydynt yn cylchdroi. Yn nodweddiadol mae 4 neu 8 rhaff ar gyfer trin cynwysyddion.

Breciau:Mae breciau cynradd ac eilaidd yn methu-diogel (math disg fel arfer) sy'n ymgysylltu'n awtomatig i ddal y llwyth.

Lledaenwr:Mae'r arbenigwr isod-y-ddyfais bachyn ar gyfer trin cynwysyddion. Dyma'r rhan "deallus" o'r system.

Twistlocks:Pinnau a weithredir yn hydrolig neu'n drydanol sy'n ymestyn ac yn tynnu'n ôl i ymgysylltu castiau cornel cynhwysydd cludo.

Mecanwaith Telesgopig:Yn caniatáu i'r gwasgarwr addasu ei hyd i drin cynwysyddion 20 troedfedd, 40 troedfedd a 45 troedfedd.

System Arweiniad:Canllawiau nodweddion (twndis) a synwyryddion i helpu i alinio'r gwasgarwr â'r cynhwysydd yn awtomatig.

System Pwyso:Yn aml yn cynnwys synwyryddion adeiledig i fesur pwysau'r cynhwysydd.

3. System Teithio Gantry (Crane Propulsion)

Mae'r system hon yn symud y craen cyfan ar hyd y rhedfa.

Tryciau Diwedd:Y cynulliadau ar waelod pob coes sy'n cynnwys yr olwynion teithio, yr echelau, y Bearings, a'r peiriannau gyrru.

Olwynion Teithio:Olwynion dur mawr, ffug lluosog fesul tryc pen i ddosbarthu pwysau enfawr y craen ar y rheiliau.

Moduron Gantry Drive:Moduron trydan pwerus sy'n darparu'r torque i symud y strwythur craen enfawr.

Gostyngwyr Gantri (Blychau gêr):Lleihau'r cyflymder modur i'r cyflymder olwyn gofynnol.

Braciau Gantri:Gwanwyn-gosod breciau i stopio a dal y craen yn ei le.

4. System Rheilffyrdd a Rhedfa

Y seilwaith sefydlog sy'n arwain ac yn cefnogi'r craen.

Rheiliau rhedfa:Rheiliau dur trwm iawn (ee, QU100, safonau QU120) sydd wedi'u halinio'n fanwl gywir a'u growtio'n sylfaen goncrit enfawr. Mae'r sylfaen hon yn hanfodol ar gyfer trin y llwythi deinamig a sicrhau teithio llyfn.

Clipiau Rheilffordd a Phlatiau Sylfaenol:Sicrhewch y rheilen i'r trawst sylfaen concrit.

5. Trydanol a System Rheoli

Y ganolfan nerfau sy'n pweru ac yn gorchymyn pob swyddogaeth craen, yn aml gyda lefel uchel o awtomeiddio.

Cyflenwad Pwer:

System Bar Dargludyddion (Trac Amgaeedig):Y dull mwyaf cyffredin a dibynadwy o-gantris wedi'u gosod ar y rheilffyrdd (RMGs). Mae system reilffordd drydanol yn rhedeg yn gyfochrog â rhedfa'r craen, ac mae casglwyr ar y craen yn tynnu pŵer ohono.

Rîl cebl:Drwm modur sy'n talu allan ac yn tynnu cebl pŵer trwm yn ôl wrth i'r craen symud (yn fwy cyffredin ar gyfer RTGs Rubber -Tired Gantries -).

Cynhyrchydd Diesel:Ar gyfer GTRh, mae injan diesel fawr ar y llong yn cynhyrchu trydan i bweru pob gyriant.

Panel Rheoli / Cabinet:Yn gartref i'r systemau rheoli deallus:

Gyriannau Amledd Amrywiol (VFDs):Ar gyfer cyflymiad llyfn, rheoledig ac arafu pob symudiad (hoist, troli, nenbont). Mae hyn yn hanfodol ar gyfer lleoli manwl gywir ac atal swing cynhwysydd.

Rheolydd Rhesymeg Rhaglenadwy (PLC):Mae "ymennydd" y craen. Mae'n rheoli'r holl resymeg rheoli, cyd-gloi diogelwch, a dilyniannau awtomataidd.

Rhyngwyneb gweithredwr:

Rheolaeth o Bell Radio:Safon ar gyfer craeniau modern, gan roi symudedd i'r gweithredwr a'r olygfa orau o'r cynhwysydd a'i bwynt glanio.

Cab y Gweithredwr:Gellir ei osod ar y craen, gan gynnig golygfa banoramig o'r ardal pentyrru.

Synwyryddion a Dyfeisiau Diogelwch:

Dangosydd Moment Llwyth (LMI):Yn monitro pwysau'r llwyth i atal gorlwytho.

System Gwrth-Sway:Yn defnyddio algorithmau a rheolaeth VFD i leihau swing cynhwysydd yn ystod symudiad.

System Gwrth{0}Gwrthdrawiad:Yn defnyddio synwyryddion laser neu radar i ganfod rhwystrau a chraeniau eraill, gan atal symudiad yn awtomatig i atal damweiniau.

Anemomedr:Yn mesur cyflymder gwynt a gall arafu neu atal gweithrediadau yn awtomatig os eir y tu hwnt i'r terfynau.

Switsys Terfyn:Rhwystro'r troli a'r teclyn codi rhag teithio dros-.

SKETCH

Prif dechnegol

Manteision Cynhwysydd Dwbl Girder Craeniau Gantri

Mae'r dyluniad trawst dwbl yn cynnig buddion sylweddol dros fodelau trawst sengl, yn enwedig ar gyfer y dasg anodd o drin cynwysyddion.

1. Gallu ac Uchder Codi Uwch:

Llwythi Trwm:Gall hytrawstiau dwbl gynnal cynhwysedd llawer uwch, fel arfer yn amrywio o 20 tunnell i dros 100 tunnell, yn hawdd trin cynwysyddion llawn 20', 40', 45', a hyd yn oed 53' yn llawn.

Uchder Bachyn Mwy:Mae'r dyluniad yn caniatáu gosod y teclyn codi a'r troli rhwng y trawstiau, gan wneud y mwyaf o uchder y lifft o dan y bachyn. Mae hyn yn hanfodol ar gyfer pentyrru cynwysyddion lluosog yn uchel.

2. Gwydnwch Gwell ac Uniondeb Strwythurol:

Mae'r ddau drawstiau'n creu strwythur cadarn ac anhyblyg a all wrthsefyll y straen deinamig uchel o godi, symud a phentyrru cynwysyddion trwm yn aml. Maent yn llai tebygol o gael eu gwyro (plygu) na chraeniau trawst sengl, sy'n hanfodol ar gyfer manwl gywirdeb a diogelwch.

3. Gwell Sefydlogrwydd a Diogelwch:

Mae'r sylfaen ehangach a'r adeiladwaith trawst deuol yn darparu sefydlogrwydd rhagorol yn erbyn tynnu ochr a grymoedd troellog, sy'n arbennig o bwysig mewn amgylcheddau awyr agored gwyntog fel porthladdoedd. Mae hyn yn lleihau'r risg o ddylanwad llwyth ac yn cynyddu diogelwch gweithredol cyffredinol.

4. Y Defnydd Gorau o Le a Rhychwant:

Gellir adeiladu'r craeniau hyn gyda rhychwantau mawr iawn, gan orchuddio lonydd cynhwysydd lluosog (ee, 6+1 neu fwy o led) a thraciau rheilffordd. Maent yn gwneud y mwyaf o ofod storio fertigol trwy ganiatáu pentyrru uchel wrth adael yr ardal ddaear yn glir ar gyfer symud tryciau a threlars.

5. Amlochredd mewn Ceisiadau:

Gellir eu cyfarparu â thaenwyr amrywiol i drin gwahanol feintiau a mathau o gynwysyddion (safonol, agored-top, oergell) a hyd yn oed cargo arall gan ddefnyddio atodiad bachyn. Gall rhai hyd yn oed godi dau gynhwysydd 20-troedfedd ar yr un pryd (lledwr twin-lift).

6. Effeithlonrwydd a Chynhyrchiant Uchel:

Gyda theclynnau codi a throlïau pwerus, mae'r craeniau hyn yn cynnig cyflymderau teithio a chodi uchel, gan alluogi llwytho / dadlwytho llongau, trenau a thryciau yn gyflym. Mae'r cyflymder hwn yn hanfodol ar gyfer bodloni amserlenni logisteg tynn.

7. Addasu ac Awtomeiddio:

Maent yn hynod addasadwy gyda nodweddion fel:

Lleoliad GPS:Ar gyfer union symudiad troli a nenbont.

Anti{0}}Sway Systems:Er mwyn lleihau swing llwyth ar gyfer beicio cyflymach.

Rheolaeth o Bell neu Awtomeiddio Llawn:Caniatáu gweithrediad o gaban neu ystafell reoli, gwella ergonomeg a diogelwch gweithredwr. Mae Craeniau Pentyrru Awtomataidd (ASCs) yn olygfa gyffredin mewn terfynellau modern.

8. Lleihau-Costau Gweithredu Tymor Hir:

Er bod y buddsoddiad cychwynnol yn uwch nag ar gyfer craeniau llai, mae eu gwydnwch, eu dibynadwyedd a'u trwybwn uchel yn arwain at gost is fesul cynhwysydd a symudir dros oes y craen.

Cymhwyso Craeniau Gantry Girder Cynhwysydd Dwbl

Mae'r craeniau hyn yn anhepgor yn y gadwyn gyflenwi fyd-eang, a ddefnyddir yn bennaf yn y meysydd canlynol:

1. Terfynellau Porthladdoedd a Iardiau Rhyngfoddol:

Cais Cynradd:Dyma eu defnydd mwyaf cyffredin. Fe'u defnyddir ar gyfer pentyrru cynwysyddion yn yr iard storio, eu symud rhwng ardaloedd pentyrru, a'u trosglwyddo i / o longau (trwy graeniau cei), tryciau a threnau.

Terfynellau Rheilffordd:Ar gyfer llwytho a dadlwytho cynwysyddion o geir gwastad rheilffordd (ceir ffynnon).

2. Gorsafoedd Cludo Nwyddau Cynhwyswyr (CFS) a Depos Mewndirol:

Wedi'i ddefnyddio ar gyfer stwffio (llwytho) a stripio (dadlwytho) cynwysyddion, cydgrynhoi cargo, a storio dros dro cyn i'r cynhwysydd barhau â'i daith.

3. Gweithgynhyrchu a Planhigion Diwydiannol:

Mae cyfleusterau gweithgynhyrchu mawr sy'n derbyn deunyddiau crai neu'n cludo nwyddau gorffenedig mewn swmp trwy gynwysyddion yn defnyddio'r craeniau hyn i'w trin yn effeithlon yn uniongyrchol o'r seidin rheilffordd neu'r bae tryciau i'r ffatri.

4. Canolfannau Logisteg a Dosbarthu:

Mae canolbwyntiau dosbarthu mawr sydd â mynediad uniongyrchol i'r rheilffordd yn defnyddio craeniau nenbont (RMGs) wedi'u gosod ar reilffyrdd i reoli llif y cynwysyddion rhwng cludiant rheilffordd a ffordd.

5. Codi Trwm a Cargo Prosiect:

Er eu bod wedi'u cynllunio ar gyfer cynwysyddion, pan fyddant wedi'u gosod â bachyn, gallant drin cargo prosiect rhy fawr a thrwm fel peiriannau, trawsnewidyddion a modiwlau adeiladu.

Mae'r broses gynhyrchu o aCwch symudol / craen lifft morol 200 tunnellyn cynnwys sawl cam, o ddylunio a pheirianneg i saernïo, cydosod a phrofi. Isod mae dadansoddiad manwl o'r broses gynhyrchu nodweddiadol:

1. Dylunio a Pheirianneg

Dyluniad cysyniadol:Mae peirianwyr yn creu brasluniau cychwynnol a modelau 3D yn seiliedig ar gapasiti llwyth (200 tunnell), cyrhaeddiad, symudedd, ac amodau amgylcheddol (defnydd morol).

Dadansoddiad Strwythurol:Mae Dadansoddiad Elfen Feidraidd (FEA) yn sicrhau bod y craen yn gallu trin llwythi deinamig, gwynt a grymoedd tonnau.

Systemau Hydrolig a Thrydanol:Dyluniad silindrau hydrolig, winshis, a systemau rheoli ar gyfer gweithrediadau codi llyfn.

Dewis Deunydd:Dur -cryfder uchel (ee, ASTM A514) ar gyfer ymwrthedd cyrydiad mewn amgylcheddau morol.

Cydymffurfiaeth Rheoleiddio:Yn cwrdd â safonau felDNV-GL, ABS, neu Lloyd's Registerar gyfer craeniau morol.

2. Caffael Deunydd

Platiau dur a thrawstiau:Yn ffynhonnell ar gyfer y ffyniant, siasi, a fframwaith strwythurol.

Cydrannau Hydrolig:Pympiau, silindrau, pibellau, a falfiau gan gyflenwyr ardystiedig.

Systemau Trydanol:Moduron, synwyryddion, a phaneli rheoli (yn aml yn dal dŵr ar gyfer defnydd morol).

Rhaffau gwifren ac ysgubau:Ceblau dur o radd uchel i'w codi.

3. gwneuthuriad

A. Gwneuthuriad Strwythurol

Torri a Siapio:Torri plasma / laser CNC ar gyfer rhannau manwl gywir.

Weldio:Weldio awtomataidd a llaw (Weldio Arc Tanddwr ar gyfer adrannau trwchus).

Adeiladu Boom:Dyluniad dellt neu delesgopig ar gyfer cryfder a symudedd.

Siasi ac Allyrwyr:Wedi'i atgyfnerthu ar gyfer sefydlogrwydd yn ystod lifftiau.

B. Cynulliad Hydrolig a Mecanyddol

System Hydrolig:Gosod pympiau, silindrau a phibellau.

Winshis a Drymiau:Wedi'i osod ar gyfer gweithrediadau codi a gostwng.

Mecanwaith Sychu:Yn caniatáu cylchdroi 360 gradd (os yw'n berthnasol).

C. Systemau Trydanol a Rheoli

Caban Rheoli:Gorsaf weithredwr dal dŵr gyda ffon reoli/synwyryddion.

Monitro Llwyth:Llwytho celloedd a switshis terfyn er diogelwch.

Cyflenwad Pwer:Injan diesel neu fodur trydan (gradd-morol).

4. Cynulliad ac Integreiddio

Gosod Boom:Wedi'i osod ar y siasi gyda phwyntiau colyn.

Gwrthbwysau:Ychwanegwyd ar gyfer balans (os oes angen).

Gwifro a Phlymio Terfynol:Cysylltu systemau hydrolig a thrydanol.

Paentio a Chaenu:Paent gwrth-cyrydiad (haenau epocsi neu sinc).

5. Profi a Rheoli Ansawdd

Profi Llwyth:Codi 200 tunnell (+25% prawf gorlwytho, fesul safon).

Profion Swyddogaethol:Gwirio symudiadau hydrolig, cylchdroi, a sefydlogrwydd.

Profion Amgylcheddol:Profion chwistrellu halen ar gyfer gwydnwch morol.

Gwiriadau Diogelwch:Systemau stopio brys, larymau gorlwytho.

6. Cyflwyno a Chomisiynu

Cludiant:Wedi'i ddadosod i'w gludo neu ei ddosbarthu fel uned symudol.

Ar-Cynulliad Safle:Wedi'i ailymgynnull yn y doc neu'r iard longau.

Hyfforddiant Gweithredwyr:Protocolau trin a diogelwch.

Golwg gweithdy:

Mae'r cwmni wedi gosod llwyfan rheoli offer deallus, ac wedi gosod 310 set (setiau) o robotiaid trin a weldio. Ar ôl cwblhau'r cynllun, bydd mwy na 500 o setiau (setiau), a bydd y gyfradd rhwydweithio offer yn cyrraedd 95% . 32 llinellau weldio wedi'u defnyddio, bwriedir gosod 50, ac mae cyfradd awtomeiddio'r llinell gynnyrch gyfan wedi cyrraedd 85%.
