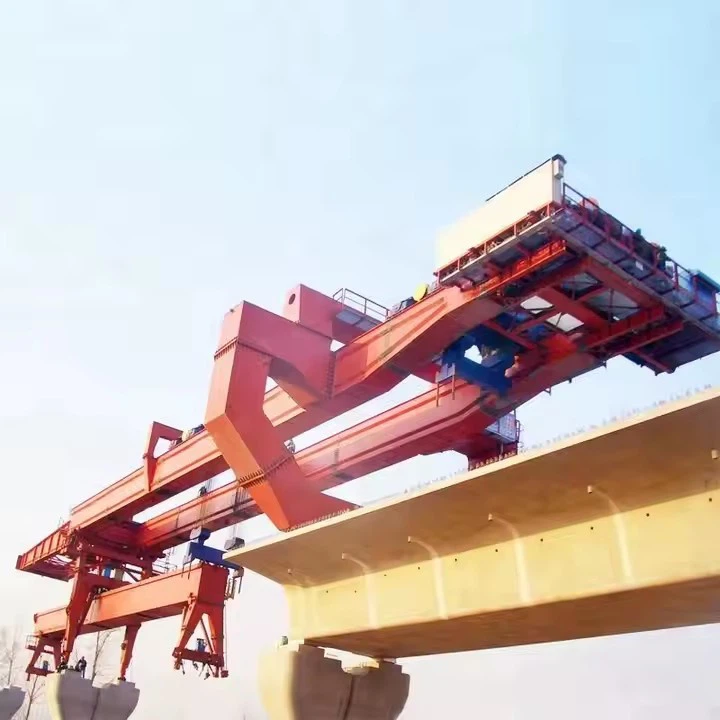

Peiriant codi pont briffordd

Mae peiriant codi pont briffordd yn offer adeiladu arbenigol sydd wedi'i gynllunio ar gyfer ymgynnull a gosod cydrannau pont, fel gwregysau, trawstiau a segmentau, wrth adeiladu pontydd priffyrdd. Mae'r peiriannau hyn yn hanfodol ar gyfer prosiectau seilwaith ar raddfa fawr, gan sicrhau effeithlonrwydd, manwl gywirdeb a diogelwch.





Mathau o beiriannau codi pont
Girder Lansio Gantry (GLG): Fe'i defnyddir ar gyfer gosod gwregysau rhag -ddarlledu mewn pontydd priffyrdd a rheilffordd.
Offer lansio trawst: Yn trin trawstiau trwm mewn pontydd rhychwant hir.
Cludwyr Modiwlaidd Symudol (MMT): Ar gyfer symud segmentau pont fawr yn eu lle.
Systemau Crane (Gantry & Uwchben): Cynorthwyo i godi a gosod elfennau strwythurol.



Galluoedd Technegol
Yn gallu trin rhychwantau sy'n fwy na 80 metr a llwythi hyd at 900 tunnell.
Yn meddu ar systemau hydrolig ar gyfer lleoli manwl gywir.
Mae rhai modelau yn cynnwys mecanweithiau hunan-yrru ar gyfer symudedd ar hyd safleoedd adeiladu.






Manylebau Technegol
Capasiti codi: 100 tunnell

Hyd girder cymwys: Yn nodweddiadol 20m - 50 m (gall amrywio ar sail dyluniad)

Mathau Girder: Gwregysau concrit rhag-ddarlledu, gwregysau dur, i-drawstiau, neu wregysau blwch

Hyd rhychwant: 20m - 50 m (yn dibynnu ar ofynion y prosiect)

Hunan-bwysau peiriant: Tua. 80 - 200 tunnell (yn amrywio yn ôl dyluniad)

Dull lansio:

Dyluniad un-girder neu girder dwbl

Gweithrediad uwchben neu danddaearol

System troli hunan-yrru

System reoli:

Rheolaeth gwbl awtomatig wedi'i seilio ar PLC

Gweithrediad o bell a chaban

Cyflenwad Pwer:

Wedi'i yrru gan drydan (380V\/50Hz neu wedi'i addasu)

System Hydrolig ar gyfer Lansio Symud

Cyflymder teithio:

Teithio hydredol: 2-5 m\/min

Cyflymder Codi: 0. 5-2 m\/min

Symudiad traws: 1-3 m\/min

Nodweddion Diogelwch:

Amddiffyn gorlwytho

System Brecio Brys

Dyfeisiau gwrth-liw a gwrth-slip

Cyfyngu ar switshis ar gyfer rheoli symud

Cloeon diogelwch hydrolig









Mae peiriant codi pont briffordd yn ddarn cymhleth o offer sydd wedi'i gynllunio i godi, cludo, a gosod cydrannau pont yn union (fel gwregysau, trawstiau, a segmentau rhag -ddarlledu) yn ystod y gwaith adeiladu. Isod mae ei gydrannau allweddol:
1. Prif ffrâm gantri (lansiwr trawst)
Y fframwaith strwythurol sylfaenol sy'n rhychwantu ardal adeiladu'r bont.
Wedi'i wneud o ddur cryfder uchel i gynnal llwythi trwm.
Yn aml yn fodiwlaidd ar gyfer gwahanol hydoedd rhychwant.
2. System Godi
Teclynnau codi a Winches: Systemau trydan neu hydrolig ar gyfer codi fertigol.
Taenwyr a Thrawstiau Codi: Dosbarthwch lwyth yn gyfartal i atal difrod i segmentau pontydd.
Jacks Hydrolig: Darparu addasiadau cain yn ystod y lleoliad.
3. Cefnogi coesau a brigwyr
Darparu sefydlogrwydd yn ystod gweithrediadau codi.
Mae gan rai modelau olwynion hunan-yrru neu ymlusgwyr ar gyfer symudedd.
Uchder y gellir ei addasu i ddarparu ar gyfer gwahanol uchderau pontydd.
4. Mecanwaith teithio
Systemau Seiliedig ar Reilffyrdd: Yn symud ar hyd traciau dros dro wedi'u gosod ar bileri.
Olwynion\/teiars hunan-yrru: Ar gyfer symud yn hyblyg ar safleoedd adeiladu.
Cerddwyr hydrolig: Fe'i defnyddir mewn peiriannau dyletswydd trwm ar gyfer symud ymlaen cam wrth gam.
5. System Hydrolig a Rheoli
Pympiau a Silindrau Hydrolig: Codi, Cydbwyso a Lleoli Pwer.
PLC (Rheolwr Rhesymeg Rhaglenadwy): Yn sicrhau symudiadau manwl gywir a chydamseru.
Rheoli o Bell: Yn caniatáu i weithredwyr reoli symudiadau yn ddiogel o bell.
6. Systemau Ategol
Gwrth -bwysau: Cydbwyso'r peiriant wrth drin llwythi trwm.
Dyfeisiau Diogelwch: Cyfyngu ar switshis, synwyryddion gorlwytho, a breciau brys.
Cefnogaeth dros dro a gwaith ffug: Fe'i defnyddir i sefydlogi segmentau cyn eu gosod yn derfynol.
7. Atodiadau Arbenigol (yn dibynnu ar y dyluniad)
Deiliaid Segment: Ar gyfer pontydd cylchrannol concrit rhag -ddarlledu.
Pennau cylchdroi: Ar gyfer addasu onglau girder yn ystod y lleoliad.
Arfau Cantilever: Ar gyfer lansio gwregysau mewn adeiladu cantilifer cytbwys.







Manteision Peiriannau Codi Pont Priffyrdd
Effeithlonrwydd a Chyflymder
Yn lleihau amser adeiladu yn sylweddol o'i gymharu â dulliau traddodiadol (ee cynulliad â llaw neu godi ar sail craen) trwy alluogi gosod gwregysau, trawstiau a segmentau rhag-ddarlledu yn gyflym.
Systemau Awtomataidd (ee rheolyddion hydrolig, PLCs) yn symleiddio gweithrediadau, gan leihau gwall dynol.
Manwl gywirdeb a diogelwch
Yn meddu ar jaciau hydrolig a rheolyddion o bell ar gyfer cywirdeb ar lefel milimetr wrth leoli cydrannau pont.
Mae nodweddion diogelwch integredig (ee synwyryddion gorlwytho, breciau brys) yn lleihau risgiau damweiniau.
Amlochredd
Gellir eu haddasu i wahanol fathau o bontydd (ee gwregysau blwch, trawstiau-T, pontydd cylchrannol) a thirweddau (ee priffyrdd, rheilffyrdd, tramwy trefol).
Mae dyluniadau modiwlaidd yn caniatáu addasu ar gyfer rhychwantu hyd at 80 metr a llwythi sy'n fwy na 900 tunnell.
Cost-effeithiolrwydd
Yn gostwng costau llafur a gwastraff materol trwy brosesau mecanyddol.
Gellir ailddefnyddio ar draws sawl prosiect, gan gynnig buddion economaidd tymor hir.
Technoleg Arloesol
Yn ymgorffori dyluniadau gwrth-seismig a gwrthsefyll gwynt ar gyfer sefydlogrwydd mewn amgylcheddau heriol.
Mae rhai modelau yn cynnwys mecanweithiau hunan-yrru (ee, ymlusgwyr, systemau rheilffyrdd) ar gyfer symudedd heb ddadosod.



Cymhwyso Peiriannau Codi Pont Priffyrdd
Pontydd Rheilffordd Priffyrdd a Chyflymder Uchel
Fe'i defnyddir mewn prosiectau mawr fel Rheilffordd Cyflymder Uchel Beijing-Shanghai a Phrosiect Gwyro Dŵr De-Gogledd yn Tsieina.
Yn ddelfrydol ar gyfer lansio gwregysau concrit a thrawstiau rhag -ddarlledu dros rychwantau hir.
Seilwaith trefol
Yn llunio ffyrdd uchel, traphontydd metro, a thraciau trên Maglev (ee, Shanghai Maglev).
Pontydd arbenigol
Yn cefnogi gosodiadau pŵer gwynt, peirianneg llongau, a phrosiectau dargyfeirio dŵr.
Yn galluogi adeiladu cantilifer ar gyfer pontydd dros afonydd neu gymoedd.
Prosiectau rhyngwladol
Wedi'i allforio i Brasil, Rwsia, Malaysia, a gwledydd eraill ar gyfer datblygu seilwaith byd -eang.
Ôl -ffitio a chynnal a chadw
Yn cynorthwyo wrth atgyfnerthu pontydd (ee, gan ddefnyddio ffibr carbon wedi'i boeni ar gyfer gwregysau blwch wedi cracio).





1. Dylunio a Pheirianneg
Dadansoddiad Gofyniad: Casglu manylebau cwsmeriaid, gan gynnwys maint girder, rhychwant pont, ac amodau gwaith.

Dyluniad Strwythurol: Perfformio cyfrifiadau mecanyddol, dadansoddiad llwyth, a dadansoddiad elfen gyfyngedig (FEA) i sicrhau cryfder a sefydlogrwydd.

Dyluniad System Drydanol a Hydrolig: Datblygu cylchedau rheoli, nodweddion diogelwch, a systemau pŵer hydrolig.

Cymeradwyo a Phrototeipio: Sicrhewch gymeradwyaeth cleient ar y dyluniad cyn symud i weithgynhyrchu.

2. Caffael deunydd
Dewis dur: Daw platiau ac adrannau dur strwythurol cryfder uchel.

Cydrannau safonol: Mae moduron, winshis, silindrau hydrolig, paneli trydanol, a synwyryddion yn cael eu caffael.

Archwiliad Ansawdd: Mae deunyddiau a chydrannau crai yn cael eu profi o ansawdd cyn eu cynhyrchu.

3. Ffabrigo a Pheiriannu
Torri dur: Defnyddir peiriannau torri CNC i dorri platiau dur a phroffiliau yn siapiau gofynnol.

Weldio: Perfformir weldio manwl uchel ar gyfer y prif girder, troli a strwythurau cymorth.

Peiriannu: Mae drilio, melino a malu cydrannau allweddol yn sicrhau cynulliad manwl gywir.

Triniaeth arwyneb: Rhoddir ffrwydro saethu a haenau gwrth-rwd i amddiffyn y strwythur.

4. Cynulliad
Prif Gynulliad Girder: Mae'r prif strwythur trawst wedi'i ymgynnull â bolltau cryfder uchel a weldio.

Gosod Troli: Mae trolïau winch a jaciau hydrolig wedi'u gosod ar gyfer gweithrediadau codi.

Cynulliad System Hydrolig: Mae pympiau hydrolig, silindrau a phibellau wedi'u cysylltu.

Integreiddio System Drydanol: Mae paneli rheoli, synwyryddion a systemau rheoli o bell wedi'u gosod.

5. Profi a Rheoli Ansawdd
Profi Anghernynnol (NDT): Profir cymalau weldio am graciau a diffygion.

Profi Llwyth: Mae'r peiriant yn cael ei brofi o dan amodau dim llwyth a llwyth llawn i wirio perfformiad.

Profion Symud a Swyddogaeth: Profir y system lansio, mecanweithiau codi, a chyd -gloi diogelwch.

6. Gorchuddio a phaentio wyneb
Triniaeth gwrth-cyrydiad: Rhoddir haenau amddiffynnol i atal rhwd.

Paentiad terfynol: Mae haenau lluosog o baent diwydiannol yn cael eu cymhwyso ar gyfer gwydnwch.

7. Pacio a chludiant
Dadosod: Mae'r peiriant wedi'i ddadosod yn rhannol ar gyfer cludo haws.

Pecynnu: Mae cydrannau sensitif yn cael eu pacio mewn cratiau pren, tra bod strwythurau dur yn cael eu sicrhau i'w cludo.

Cludo: Mae'r rhannau'n cael eu cludo i safle'r cwsmer trwy lorïau neu longau.

8. Gosod a Chomisiynu ar y safle
Cynulliad: Mae'r lansiwr girder yn cael ei ail -ymgynnull ar safle'r prosiect.

Aliniad a Graddnodi: Gwneir addasiadau terfynol i sicrhau gweithrediad manwl gywir.

Gweithrediad Treial: Mae'r peiriant yn cael ei brofi gyda llwythi ffug cyn lansio girder go iawn.

Hyfforddiant Gweithredwr: Mae staff y cleient wedi'u hyfforddi ar weithredu a chynnal a chadw diogel.





Mae'r cwmni wedi gosod platfform rheoli offer deallus, ac wedi gosod 310 set (setiau) o drin a weldio robotiaid. Ar ôl cwblhau'r cynllun, bydd mwy na 500 o setiau (setiau), a bydd y gyfradd rhwydweithio offer yn cyrraedd 95%. 32 Mae llinellau weldio wedi'u defnyddio, mae 50 wedi'u bwriadu i'w gosod, ac mae cyfradd awtomeiddio'r llinell gynnyrch gyfan wedi cyrraedd 85%.
