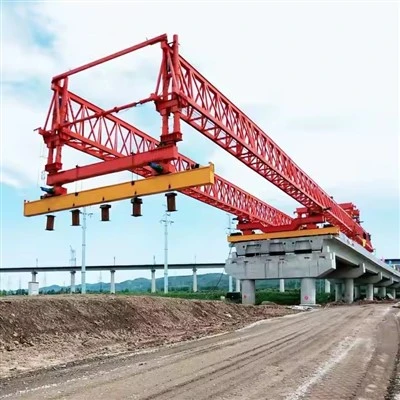

Peiriant Lancher Pont Gwrthbwysau



Y "gwrthbwysau" yw'r nodwedd allweddol sy'n gwneud y dull hwn yn bosibl am gyfnodau hir. Mae'n cydbwyso'r grymoedd cantilifer mawr a grëir pan fydd y peiriant yn gosod segment newydd ymhell o flaen pier y bont.





Manyleb Dechnegol ar gyfer Peiriant Lansio Pont Gwrthbwysau

Fersiwn y Ddogfen: 1.0
Dyddiad:Hydref 26, 2023

1.0 Cyflwyniad a Phwrpas

Mae Peiriant Lansio Pont Gwrthbwysau (CBLM), a elwir hefyd yn Trwyn Lansio neu Lansio Gantri, yn system beirianneg arbenigol a ddefnyddir ar gyfer lansio uwch-strwythurau pontydd (deciau / trawstiau) fesul cam. Mae'r dull hwn yn golygu adeiladu rhannau olynol o'r bont mewn man llonydd y tu ôl i'r ategwaith ac yna eu "lansio" yn llorweddol ar draws y rhychwant.

Prif bwrpas y system gwrthbwysau yw lleihau'r eiliadau cantilifer yn yr uwch-strwythur yn ystod y broses lansio, a thrwy hynny leihau cryfder y deunydd angenrheidiol a chaniatáu ar gyfer galluoedd rhychwant hirach.

2.0 Trosolwg o'r System

Mae system CBLM fel arfer yn cynnwys y cydrannau allweddol canlynol:

Lansio Trwyn:Truss neu ffrâm ddur ysgafn sydd ynghlwm wrth flaen y segment pont gyntaf.

Uned gwrthbwysau:System ffurfweddadwy wedi'i lleoli yng nghefn y bont, gan ddarparu'r grym angenrheidiol i lawr.

Wrthi'n lansio Jacks / Hydrolig Push-System Tynnu:Y mecanwaith gyrru cynradd.

Bearings llithro / padiau PTFE:Arwynebau-ffrithiant isel y mae'r bont yn llithro arnynt.

Cefnogaeth / Piers Dros Dro:Cefnogi canolradd offer gyda dyfeisiau tywys.

System reoli ganolog:Ar gyfer gweithrediad cydamserol ac awtomataidd.

3.0 Manylebau Technegol Manwl

3.1 Paramedrau Perfformiad Cyffredinol

Cynhwysedd Lansio Uchaf (Pwysau Dec Pont):500 i 12,000 o Dunelli Metrig (Customizable fesul prosiect)

Hyd Lansio Uchaf:50 i 500 metr (Customizable fesul prosiect)

Cyflymder Beicio Lansio Nodweddiadol:5 i 20 metr yr awr

Uchafswm Inclein/Graddiant ar gyfer Lansio: ±5%

Radiws Cromlin Llorweddol Isafswm:500 metr (gellir ei ddylunio ar gyfer radiysau tynnach)

3.2 Gwrthbwysau System

Math:Blociau concrit modiwlaidd, addasadwy neu system balast a reolir gan hydrolig.

Gallu gwrthbwysau:Yn addasadwy o 20% i 60% o gyfanswm pwysau'r bont a lansiwyd, yn dibynnu ar y cam lansio a dylunio peirianneg.

Rheolaeth:Gellir addasu'r effaith gwrthbwysau yn ddeinamig trwy ychwanegu / dileu modiwlau neu drwy bwysau hydrolig rheoledig i gynnal y cydbwysedd a'r eiliadau plygu gorau posibl.

3.3 Trwyn Lansio

Strwythur:Dyluniad trawst dur neu drawstiau bocs cryfder uchel.

Hyd:Fel arfer mae 55% i 65% o'r prif bont yn cael ei lansio.

Cysylltiad:Pin{0}}wedi'i gysylltu â blaen y dec bont er mwyn ei ddatgysylltu'n hawdd ar ôl ei lansio.

Pwysau:Wedi'i gynllunio i fod mor ysgafn â phosibl wrth gynnal anhyblygedd, yn aml 10-15% o bwysau segment pont nodweddiadol.

3.4 System Gyriant

Math:System jacio hydrolig wedi'i chydamseru a reolir gan gyfrifiadur.

Egwyddor Gweithredu:"Gwthio -Tynnu" neu "Lansio Cynyddrannol" gan ddefnyddio gafael a gwthio cylchol.

Nifer y Gorsafoedd Jacio:1 orsaf gynradd yn yr ategwaith lansio, gyda gorsafoedd eilaidd posibl ar gyfer pontydd hir iawn.

Cyfanswm grym byrdwn:2,000 kN i 20,000 kN (Customizable).

Strôc fesul Cylch:200 mm i 1000 mm.

Pwysedd Hydrolig:350 Bar (safonol), hyd at 700 Bar (systemau gwasgedd uchel).

3.5 System Dywys a Llithro

Bearings llithro:Platiau dur di-staen gyda phadiau Polytetrafluoroethylene (PTFE). Cyfernod ffrithiant: ~1-2%.

Rholeri tywys ochrol:Rholeri fertigol addasadwy wedi'u gosod ar bileri dros dro i reoli aliniad ochrol (goddefgarwch ±10 mm).

Jaciau Aliniad Fertigol:Jaciau hydrolig ar gymhorthion dros dro ar gyfer -drychiad dec mân yn ystod y lansiad.

3.6 System Reoli a Monitro

Math o reolaeth:Rheolydd rhesymeg rhaglenadwy (PLC) cwbl awtomataidd gyda gwrthwneud â llaw.

Cydamseru:Mae'r holl jaciau hydrolig yn cael eu cydamseru o fewn ±2 mm i strôc.

Paramedrau Monitro:

Pwysedd hydrolig amser real a grym gwthiad.

Hyd strôc a chynnydd fesul cylch.

Aliniad dec (canllaw laser neu GPS).

Straen a straen mewn aelodau hollbwysig o'r trwyn lansio a dec y bont.

Llwyth gwrthbwysau.

Cyd-gloi diogelwch:Cau i lawr yn awtomatig rhag ofn y bydd gorlwytho, camaliniad, neu fethiant system.

3.7 Cydrannau Dur Strwythurol

Codau Dylunio:Yn cydymffurfio ag AISC, EN 1993, neu gyfwerth.

Gradd Dur:Dur aloi -cryfder uchel, isel-(ee, S355, S460, A572 Gr. 50).

Ffactor Diogelwch:Isafswm o 2.0 ar gyfer cryfder cynnyrch a 3.0 ar gyfer cryfder eithaf o dan y llwyth dylunio mwyaf.

3.8 Cyflenwad Pŵer

Pŵer Sylfaenol:380V / 50Hz / 3-Cam neu 480V / 60Hz / 3-Cam.

Cyfanswm Pŵer Gosod:150 kVA i 500 kVA (yn dibynnu ar faint y system).

Copi wrth gefn:Copi wrth gefn generadur disel ar gyfer gweithrediadau hanfodol.

4.0 Llwythi Dylunio ac Ystyriaethau

Llwyth Marw:Hunan{0}}pwysau'r peiriant a'r dec bont.

Llwyth Byw:Llwythi adeiladu, effaith yn ystod lansio.

Llwyth gwynt:Wedi'i gynllunio i wrthsefyll cyflymder gwynt hyd at 65 km/h yn ystod gweithrediad a 120 km/h mewn cyflwr stoed.

Llwythi Dynamig:Rhoddir cyfrif amdano yn ystod dechrau/stop y cylchoedd lansio.

Llwythi Seismig:Yn unol â-gofynion safle penodol y prosiect.

5.0 Nodweddion Diogelwch

Botymau Stopio Argyfwng mewn sawl lleoliad.

Llwyth diangen-dal falfiau ar bob silindr hydrolig critigol.

Dros{0}}falfau lleddfu pwysau yn y system hydrolig.

Platfformau gwrthlithro, rheiliau gwarchod ac ysgolion mynediad.

System brêc awtomatig rhag ofn y bydd pŵer yn methu.

6.0 Gosod, Gweithredu, a Datgymalu

Gosod:Codi i'w wneud gan griw arbenigol gan ddefnyddio craeniau symudol. Hyd nodweddiadol: 2-4 wythnos.

Gweithredu:Mae angen tîm o 5-8 personél hyfforddedig (goruchwyliwr, gweithredwr, mecaneg, trydanwyr).

Datgymalu:Gwrthdroi trefniadol o'r broses codi. Mae'r holl brif gydrannau wedi'u cynllunio i'w dadosod a'u cludo'n hawdd.

7.0 Prosiect-Cymhwyso Penodol

Mae'r fanyleb hon yn ganllaw cyffredinol. Bydd dyluniad terfynol y Peiriant Lansio Pont Gwrthbwysau yn cael ei addasu yn seiliedig ar:

Geometreg pontydd (hyd rhychwant, crymedd, graddiant).

Math o aradeiledd (Rhag-gastio Segmental, Cast-yn-Lle, Steel Box Girder, ac ati).

Cyfanswm pwysau lansio a hyd.

Cyfyngiadau safle a mynediad.







Paramedrau Dylunio Allweddol a Manylebau Perfformiad

Paramedr	Manyleb
Cynhwysedd Codi (fesul trawst)	120 o Dunell Fetrig
Rhychwant Uchaf (Pier i Pier)	50 metr (Nodweddiadol), y gellir ei addasu hyd at 60m
Radiws Cromlin Isafswm	2,000 metr (gellir ei ddylunio ar gyfer radiysau tynnach)
Uchafswm y Radd a Gefnogir	±4%
Teclynnau codi	2 x Prif Declynnau Codi (capasiti o 120 tunnell yr un fel arfer)
Cyflymder Codi Hoist	0-5 m/munud (rheoli cyflymder amrywiol)
Troli Cyflymder Tramwyo	0-10 m/munud (rheoli cyflymder amrywiol)
Cyflymder Lansio Prif Beam	0-5 m/munud (rheoli cyflymder amrywiol)
Hunan y Peiriant-Yn gyrru Cyflymder	0-5 m/munud (rheoli cyflymder amrywiol)
System Reoli	PLC canolog gyda rheolaeth amledd ar gyfer pob cynnig. Gweithrediad rheoli o bell.
Cyflenwad Pŵer	380V / 50Hz / 3 Cam (neu yn unol â gofynion y prosiect)





1. Trwyn Lansio

Mae'r trwyn yn drawst neu ffrâm ddur ysgafn dros dro sydd wedi'i gysylltu â blaen y segment pont gyntaf.

Swyddogaeth:Er mwyn lleihau'r eiliadau cantilifer (grymoedd plygu) sy'n digwydd wrth i ddec y bont ymestyn o un pier i'r llall. Hebddo, byddai blaen y bont yn sag neu'n torri.

Nodweddion Allweddol:

Strwythur Dur Ysgafn:Wedi'i gynllunio i fod mor ysgafn â phosibl tra'n darparu'r anystwythder angenrheidiol.

Hyd a Anystwythder Amrywiol:Mae'r hyd fel arfer yn 60-70% o'r prif rychwant. Weithiau gellir addasu ei anystwythder.

Cysylltiad â Dec y Bont:Mae'n cael ei bolltio'n ddiogel neu ei binio i ran flaenllaw'r bont.

2. Cefnogi / Pierau Dros Dro

Dyma’r strwythurau sy’n arwain ac yn cynnal y bont wrth iddi gael ei lansio.

Piers (neu Propiau) Canolradd Dros Dro:Defnyddir pan fo'r rhychwant rhwng pierau parhaol yn rhy hir. Tyrau dur neu goncrit dros dro ydyn nhw sy'n atal gwyro gormodol.

Lansio Girder / Nose Support Truss:Mewn rhai systemau, mae trws cynnal enfawr yn ymestyn o'r ategwaith, gan gario pwysau'r bont a'r offer lansio ei hun. Mae hyn yn gyffredin ar gyfer lansiadau hir iawn neu drwm.

Strwythurau canllaw:Bracing neu rholeri dros dro ar ben y pierau i sicrhau bod dec y bont yn aros yn ochrol yn ystod y lansiad.

3. Lansio Jacks / System Drive (Y Galon "Peiriant")

Dyma'r system fecanyddol graidd sy'n darparu'r byrdwn i symud strwythur enfawr y bont.

Swyddogaeth:Gwthio neu dynnu dec y bont ymlaen yn gynyddrannol gyda rheolaeth fanwl gywir.

Cydrannau Allweddol:

Jaciau Hydrolig (Lansio Cylchol):Y system fwyaf cyffredin. Mae'n defnyddio cylch "dau-gam-ymlaen, un-cam-cam yn ôl"):

Siacau Codi (neu Jaciau Fertigol):Codwch y dec bont ychydig oddi ar y Bearings.

Jacks Lansio (neu Siacau Llorweddol/Gwthio):Gwthiwch y dec cyfan ymlaen un strôc (ee, 500-1000 mm).

Jac codi yn tynnu'n ôl:Mae'r dec yn cael ei ostwng yn ôl i'r Bearings.

Lansio Jacks Retract:Mae'r jaciau yn dychwelyd i'w man cychwyn i afael yn y dec ar gyfer y gwthio nesaf.

Jaciau Dringo / Hunan-Jacau Cloi (Cynnig Parhaus):System fwy modern sy'n defnyddio mecanwaith "cerdded".

Mae gan y jaciau hyn ddwy set o enau (lletemau neu glampiau): un sefydlog, un yn llithro.

Maent yn gafael yn y cynllun arbennigLansio gwialennineu linyn dur cryf.

Trwy newid gafael a strôc yr enau llithro a sefydlog am yn ail, maent yn creu symudiad tynnu llyfn, parhaus.

Lansio gwialenni / llinynnau:Bariau neu geblau dur cryfder uchel sy'n rhedeg drwy'r jaciau. Mae'r jaciau yn gafael yn y gwiail hyn i dynnu'r bont yn ei blaen. Maent wedi'u hangori o flaen y bont neu o fewn y dec.

Uned Reoli Ganolog a Phecyn Pŵer Hydrolig:Yr ymennydd a chyhyr y llawdriniaeth. Mae'n cydamseru'r holl jaciau i sicrhau lansiad hollol wastad a rheoledig, gan atal unrhyw droelli neu jamio.

4. Bearings ac Arwynebau Llithro

Mae'r cydrannau hyn yn rheoli'r ffrithiant aruthrol a'r llwythi trosglwyddo rhwng y bont symudol a'r cynheiliaid llonydd.

Bearings Llithro Dros Dro:

Padiau PTFE (Teflon):Mae'r rhain yn cael eu llithro yn erbynPlatiau Dur Di-staen (SS).. Mae gan PTFE gyfernod ffrithiant hynod o isel, gan wneud llithro'n bosibl.

Padiau elastomeric gyda PTFE:Yn cyfuno dosbarthiad llwyth rwber â ffrithiant isel PTFE.

Bearings Parhaol:Unwaith y bydd y bont yn ei safle terfynol, mae'r Bearings llithro dros dro yn cael eu disodli neu eu hailgyflunio i'r system dwyn parhaol (ee, Bearings pot, Bearings sfferig) sy'n caniatáu ehangu thermol a chrebachu.









1. Manteision Technegol a Pheirianneg

Yn Galluogi Adeiladu mewn Tir Anhygyrch:Dyma ei fantais unigol fwyaf. Gall adeiladu pontydd dros ddyffrynnoedd dyfnion, afonydd llydan, priffyrdd prysur, llinellau rheilffordd gweithredol, ac ardaloedd amgylcheddol sensitifheb yr angen am sgaffaldiau daear neu ffugwaith.Mae hyn yn dileu aflonyddwch enfawr a'r risg uchel sy'n gysylltiedig ag adeiladu cynhalwyr dros dro yn y lleoliadau hyn.

Rhagorol ar gyfer Rhychau Hir a Gweddluniau Uchel:Mae'r peiriant wedi'i gynllunio'n benodol ar gyfer lansio segmentau rhag-gastio mawr, trwm dros bellteroedd hir ac ar uchder mawr, lle byddai craeniau neu ddulliau confensiynol yn anymarferol, yn anniogel, neu'n rhy ddrud.

Proses Lansio Rheoledig a Chywir:Mae'r llawdriniaeth gyfan yn fecanyddol iawn ac yn cael ei rheoli. Mae jaciau hydrolig yn darparu symudiad llyfn, cynyddrannol, gan ganiatáu ar gyfer aliniad manwl gywir o'r segmentau pontydd. Mae'r system gwrthbwysau yn sicrhau sefydlogrwydd trwy gydol y broses.

Yn delio â Geometregau Cymhleth:Gall fersiynau uwch o'r peiriannau hyn adeiladu pontydd gyda chromliniau llorweddol (aliniadau crwm) a graddiannau sylweddol, gan ddarparu hyblygrwydd wrth ddylunio pontydd i gwrdd â gofynion y tir.

2. Manteision Economaidd a Rheoli Prosiectau

Cynnydd Cyflymder Adeiladu:Unwaith y bydd y peiriant wedi'i sefydlu a bod yr iard barod segment yn rhedeg, mae'r broses lansio yn gyflym iawn o'i gymharu â dulliau traddodiadol mewn-situ. Mae hyn yn arwain at amserlen prosiect sylweddol fyrrach.

Cost-Effeithlonrwydd Rhychwantau Ailadroddus:Ar brosiectau gyda rhychwantau lluosog o hyd a dyluniad tebyg (ee, traphontydd ar gyfer priffyrdd neu reilffyrdd), mae'r dull yn dod yn hynod ddarbodus. Mae natur ailadroddus y broses yn caniatáu ar gyfer llafur optimaidd, defnyddio offer, a chaffael deunyddiau.

Costau llafur is:Mae'r broses yn fecanyddol iawn ac mae angen criw llai ar-safle o'i gymharu â gweithrediadau ffurfffurf a chastio helaeth. Mae llafur yn canolbwyntio ar saernïo segmentau, gweithrediad peiriannau, a gwiriadau manwl.

3. Diogelwch a Manteision Amgylcheddol

Gwell diogelwch:Trwy leihau neu ddileu gwaith dros uchder agored a diferion dwfn, a thrwy leihau'r angen i weithwyr fod o dan strwythurau dros dro, mae'r risg diogelwch cyffredinol yn cael ei leihau'n fawr. Mae'r llwyfan gwaith yn bennaf ar y dec sydd eisoes wedi'i adeiladu a'r peiriant lansio ei hun.

Effaith Amgylcheddol Lleiaf:Gan nad oes angen clirio tir helaeth, ffyrdd mynediad, na sylfeini mawr ar gyfer gwaith ffug yn yr ardal o dan y bont, mae'r ôl troed amgylcheddol yn sylweddol llai. Mae hyn yn hanfodol mewn ardaloedd ecolegol sensitif fel gwlyptiroedd, coedwigoedd, neu goridorau bywyd gwyllt.

Amhariad Lleiaf i'r Seilwaith Presennol:Gall adeiladu dros ffyrdd gweithredol, rheilffyrdd, neu ddyfrffyrdd fynd yn ei flaen heb fawr ddim ymyrraeth i'r traffig islaw. Mae hyn yn fantais enfawr i ardaloedd trefol a diwydiannol, gan osgoi dargyfeiriadau costus a rheoli traffig.

4. Ansawdd a Manteision Strwythurol

-Ansawdd Uchel, Segmentau Ffatri-Gwnaed:Mae'r segmentau pontydd fel arfer yn cael eu cyn-gastio mewn amgylchedd iard reoledig. Mae hyn yn caniatáu ar gyfer rheoli ansawdd llawer llymach o'r amodau concrid, gosod rebar, a halltu nag sy'n bosibl yn aml gyda chast-mewn-gosod concrit yn uchel uwchben y ddaear.

Defnydd Effeithlon o Ddeunyddiau:Mae'r dull yn aml yn defnyddio segmentau concrit wedi'u gosod ymlaen llaw, sy'n hynod effeithlon yn eu defnydd o ddeunyddiau, gan arwain at strwythur dec ysgafnach ond cryfach.





Cymwysiadau ac Enghreifftiau Delfrydol

Dewisir y dull hwn ar gyfer sefyllfaoedd heriol penodol:

Cymoedd a Cheunentydd:Lle mae'r ddaear yn anhygyrch neu'n rhy ddwfn ar gyfer ffugwaith (ee, pontydd mewn ardaloedd mynyddig).

Croesfannau Dŵr:Dros afonydd llydan, lonydd llongau, neu aberoedd lle mae adeiladu cynheiliaid dros dro o'r gwely yn ddrud neu'n amharu ar fordwyo.

Isadeiledd Presennol:Wrth adeiladu pont dros briffordd neu reilffordd heb dorri ar draws traffig islaw.

Pontydd Uchel:Lle mae'r uchder yn gwneud sgaffaldiau confensiynol yn anymarferol ac yn beryglus.

Enghreifftiau enwogMae’r pontydd a adeiladwyd gan ddefnyddio’r egwyddor hon yn cynnwys:

Pont Rio-Niterói (Brasil):Un o'r ceisiadau mwyaf enwog.

Pont Skyway (Florida, UDA):Codwyd ei segmentau rhag-gastiedig gan ddefnyddio dull cantilifer cytbwys tebyg.

Llawer o draphontydd modernar gyfer priffyrdd yn Ewrop ac Asia.







Gweithdrefn Cynhyrchu ar gyfer Peiriant Lansio Pont Gwrthbwysau (BLM)

Rheoli Dogfennau:

ID y weithdrefn:PP{0}}BLM-001

Adolygu: 1.0

Dyddiad:[Dyddiad cyhoeddi]

1.0 Pwrpas a Chwmpas

1.1 Pwrpas:
Diffinio'r weithdrefn systematig ar gyfer gweithgynhyrchu, cydosod, profi a pharatoi ar gyfer cludo Peiriant Lansio Pont Gwrthbwysau. Mae hyn yn sicrhau bod y cynnyrch terfynol yn bodloni'r holl fanylebau dylunio, safonau ansawdd, a gofynion diogelwch ar gyfer lansio segmentau pontydd rhag-gastio.

1.2 Cwmpas:
Mae'r weithdrefn hon yn cwmpasu'r holl weithgareddau o dderbyn deunyddiau crai i anfon y BLM terfynol. Mae'n cynnwys:

Rheoli Deunydd

Gwneuthuriad Dur

Peiriannu Cydrannau Critigol

Is-gynulliad a Chynulliad Cyffredinol

Gosod Systemau Mecanyddol a Hydrolig

Integreiddio System Drydanol a Rheoli

Prawf Derbyn Ffatri (FAT)

Triniaeth Arwyneb a Phaentio

Datgymalu, Pecynnu, a Llongau

---

2.0 Cydrannau Allweddol BLM Gwrthbwysau

Mae deall y cynnyrch terfynol yn hanfodol ar gyfer y broses gynhyrchu. Y prif is-systemau yw:

Prif Truss/Girder:Y prif lwyth{0}}strwythur cario sy'n pontio'r bwlch ac yn cynnal y segmentau.

Cefnogaeth Blaen (Trwyn):Yr adran gantilifrog ar flaen y trawst.

Ffrâm Cefnogi Cefn a Gwrthbwysau:Y strwythur yn y cefn sy'n dal y blociau gwrthbwysau.

Lansio Gantri/Troli:Yr uned symudol sy'n cludo segmentau ar hyd top y trawst.

System Hydrolig:Yn darparu pŵer ar gyfer codi, lansio, ac addasu'r peiriant (silindrau, pympiau, falfiau, pibellau).

System Drydanol a Rheoli:Yn cynnwys moduron, synwyryddion, PLCs, a chaban y gweithredwr ar gyfer rheolaeth fanwl gywir.

Systemau Ategol:Llwybrau cerdded, ysgolion, rheiliau diogelwch, a goleuadau.

---

3.0 Gweithdrefn Cynhyrchu Manwl

Cam 1: Peirianneg a Chynllunio

Cwblhau'r Dyluniad:Mae lluniadau peirianneg manwl, Bil Deunyddiau (BOM), a sgematigau hydrolig/trydanol yn cael eu cwblhau a'u cymeradwyo.

Cynllunio Caffael:Nodir yr holl ddeunyddiau gofynnol (platiau dur, adrannau, Bearings, cydrannau hydrolig, cydrannau trydanol) a chychwynnir caffael.

Cynllunio Proses:Sefydlir dilyniant gweithgynhyrchu, gweithdrefnau weldio, a chynlluniau arolygu ansawdd.

Cam 2: Caffael ac Archwilio Deunydd

Derbynneb Deunydd:Mae deunyddiau crai (dur strwythurol, platiau, ac ati) yn cael eu derbyn a'u logio.

Arolygiad sy'n dod i mewn:Mae deunyddiau'n cael eu harchwilio ar gyfer gradd, dimensiynau, a diffygion arwyneb yn erbyn tystysgrifau melin a gorchmynion prynu. Mae deunyddiau nad ydynt yn-yn cael eu rhoi mewn cwarantîn.

Cam 3: Gwneuthuriad Dur

Marcio a thorri:

Mae platiau ac adrannau dur wedi'u marcio yn ôl lluniadau nythu i wneud y defnydd gorau o ddeunydd.

Mae torri'n cael ei berfformio gan ddefnyddio torwyr tanwydd neu lifiau plasma/oxy CNC er manylder uchel.

Ffurfio a phlygu:

Mae platiau sydd angen crymedd (ee, ar gyfer gussets, cromfachau arfer) yn cael eu ffurfio gan ddefnyddio breciau gwasg neu beiriannau rholio.

Weldio ac Is-Gynulliad:

Mae cydrannau'n ffitio-i fyny gan ddefnyddio jigiau a gosodiadau i sicrhau cywirdeb dimensiwn.

Mae weldio yn cael ei berfformio gan weldwyr ardystiedig gan ddefnyddio gweithdrefnau cymeradwy (SMAW, GMAW, SAW). Mae welds allweddol yn cael eu harchwilio 100% yn weledol.

Mae is{0}}cynulliadau megis cordiau cyplau, croeslinau a fframiau nenbont yn cael eu creu.

Lleddfu Straen (os oes angen):

Ar gyfer cydrannau waliau trwchus, critigol, gellir defnyddio triniaeth wres wedi'i weldio (PWHT) i leddfu straen gweddilliol.

Cam 4: Peiriannu Cydrannau Critigol

Cydrannau:Pinnau colyn, seddi dwyn, a rhyngwynebau cysylltiad ar y prif draws a'r gantri.

Proses:Gwneir peiriannu ar turnau CNC a pheiriannau melino i gyflawni goddefiannau tynn a gorffeniadau arwyneb mân yn unol â'r dyluniad.

Cam 5: Cynulliad Cyffredinol (mewn Ffatri)

Gosod Ardal y Cynulliad:Paratoir ardal ymgynnull lân, wastad ac eang.

Cynulliad Truss:Mae is{0}}adrannau cyplau wedi'u cydosod yn cael eu halinio a'u bolltio/weldio gyda'i gilydd i ffurfio'r -brif gyplau hyd llawn. Mae aliniad yn cael ei wirio'n feirniadol gyda lefelau laser a theodolitau.

Cynulliad Strwythur Cymorth:Mae'r trwyn blaen a'r ffrâm gwrthbwysau cefn yn cael eu cydosod a'u cysylltu â'r prif draws.

Gosod System Fecanyddol:

Mae'r gantri/troli lansio wedi'i ymgynnull, a gosodir ei olwynion/traciau.

Mae trawstiau codi a winshis yn cael eu gosod ar y gantri.

Gosod System Hydrolig:

Mae silindrau hydrolig (ar gyfer codi, lansio a chydbwyso) yn cael eu gosod.

Mae uned pŵer hydrolig (HPU), falfiau, maniffoldiau, a phibellau / pibellau yn cael eu gosod. Mae'r system wedi'i llenwi â'r hylif hydrolig penodedig.

Cam 6: Integreiddio System Drydanol a Rheoli

Gosod Cabinet:Mae paneli rheoli, cypyrddau PLC, a gyriannau amledd amrywiol (VFDs) wedi'u gosod.

Gwifrau:Mae'r holl synwyryddion (switsys terfyn, LVDTs, trawsddygiaduron pwysau), moduron, ac actiwadyddion yn cael eu gwifrau yn ôl i'r cypyrddau rheoli yn ôl sgematig.

Caban Gweithredwr:Mae'r caban wedi'i osod ac mae'r holl ryngwynebau rheoli (ffon reoli, sgrin gyffwrdd AEM, arosfannau brys) wedi'u cysylltu a'u profi.

Cam 7: Profi Derbyn Ffatri (FAT)
Mae hwn yn gam hanfodol i wirio perfformiad cyn dadosod ar gyfer cludo.

Arolygiad Gweledol a Dimensiynol:Cadarnhewch fod yr holl gydrannau wedi'u gosod yn gywir a bod y dimensiynau'n cyfateb i'r lluniadau -.

Prawf System Hydrolig:

Gwiriwch am ollyngiadau ym mhob cysylltiad.

Profwch bob silindr am estyniad/tyniad llawn.

Gwirio gosodiadau pwysau system ac ymarferoldeb falf rhyddhad.

Prawf Swyddogaethol (Dim Llwyth):

Gweithredwch y nenbont lansio: ewch drosto ar hyd y trawst llawn.

Profwch yr holl winshis a mecanwaith codi.

Profwch yr holl switshis terfyn diogelwch a chylchedau stopio brys.

Prawf Llwyth (Efelychiad):

Rhowch lwyth efelychiedig (fel arfer 125% o'r llwyth gwaith graddedig) i'r system godi gan ddefnyddio celloedd llwyth wedi'u graddnodi neu bwysau prawf.

Mesur gwyriadau o'r prif gyplau a'u cymharu â gwerthoedd damcaniaethol.

Prawf System Reoli:

Dilyswch yr holl swyddogaethau o gaban y gweithredwr.

Prawf cyd-gloi a phrotocolau diogelwch (ee, ni all nenbont symud os nad yw llwyth yn cael ei gynnal).

Cam 8: Triniaeth Arwyneb a Phaentio

Paratoi Arwyneb:Ar ôl FAT, mae'r strwythur cyfan yn cael ei lanhau o rwd, graddfa'r felin, a halogion gan ddefnyddio ffrwydro sgraffiniol (ee, ffrwydro saethu) i'r safon benodedig (ee, Sa 2.5).

Peintio:Cymhwysir system baent aml-haen (primer, cot canolradd, cot uchaf) yn unol â'r fanyleb dechnegol, gan sicrhau trwch ffilm sych digonol (DFT).

Cam 9: Datgymalu, Marcio a Phecynnu

Datgymalu Systematig:Mae'r BLM yn cael ei ddatgymalu'n ofalus yn y drefn wrthdroi ar gyfer codi safle. Mae'r dilyniant wedi'i gynllunio i leihau amser ailosod safle.

Marcio Cydran:Mae pob rhan wedi'i farcio â rhif tag unigryw sy'n cyfateb i'r trefniant cyffredinol a'r lluniadau codi.

Pecynnu:

Mae cydrannau hydrolig a phaneli trydanol wedi'u selio rhag lleithder a llwch.

Mae arwynebau ac edafedd wedi'u peiriannu yn cael eu iro a'u hamddiffyn.

Mae aelodau strwythurol yn cael eu bwndelu a'u diogelu ar gyfer cludiant teilwng ar y môr.

Cam 10: Dogfennaeth a Dosbarthu

Dogfennaeth Derfynol:Paratoir coflen gyflawn, gan gynnwys:

Fel{0}}lluniadau adeiledig

Tystysgrifau Weldio

Tystysgrifau deunydd

Diagramau cylched hydrolig

Schematics trydanol a rhaglenni PLC

Adroddiad FAT

Llawlyfrau Gweithredu a Chynnal a Chadw

Anfon:Mae'r cydrannau wedi'u pecynnu yn cael eu llwytho ar lorïau neu gynwysyddion cludo a'u hanfon i safle'r prosiect.

---

4.0 Rheoli Ansawdd a Diogelwch

Rheoli Ansawdd:Dilynir cynlluniau archwilio a phrofi (ITP) ar bob cam. Bydd pob arolygiad yn cael ei ddogfennu.

Diogelwch:Bydd yr holl weithgareddau saernïo a chydosod yn cydymffurfio â phrotocolau diogelwch gweithdy llym, gan gynnwys trwyddedau ar gyfer gwaith poeth, defnyddio PPE, a gweithdrefnau LOTO (Lockout-Tagout) yn ystod profion trydanol a hydrolig.

---

5.0 Casgliad

Mae'r weithdrefn hon yn sicrhau bod y Peiriant Lansio Pont Gwrthbwysau yn cael ei gynhyrchu i'r safonau uchaf o ansawdd, diogelwch a pherfformiad, gan ddarparu ateb dibynadwy ac effeithlon ar gyfer prosiectau adeiladu pontydd.





---







Mae'r cwmni wedi gosod llwyfan rheoli offer deallus, ac wedi gosod 310 set (setiau) o robotiaid trin a weldio. Ar ôl cwblhau'r cynllun, bydd mwy na 500 o setiau (setiau), a bydd y gyfradd rhwydweithio offer yn cyrraedd 95% . 32 llinellau weldio wedi'u defnyddio, bwriedir gosod 50, ac mae cyfradd awtomeiddio'r llinell gynnyrch gyfan wedi cyrraedd 85%.

Tagiau poblogaidd: peiriant lancher pont gwrthbwys, gweithgynhyrchwyr peiriant lancher pont gwrthbwys Tsieina, cyflenwyr, ffatri
