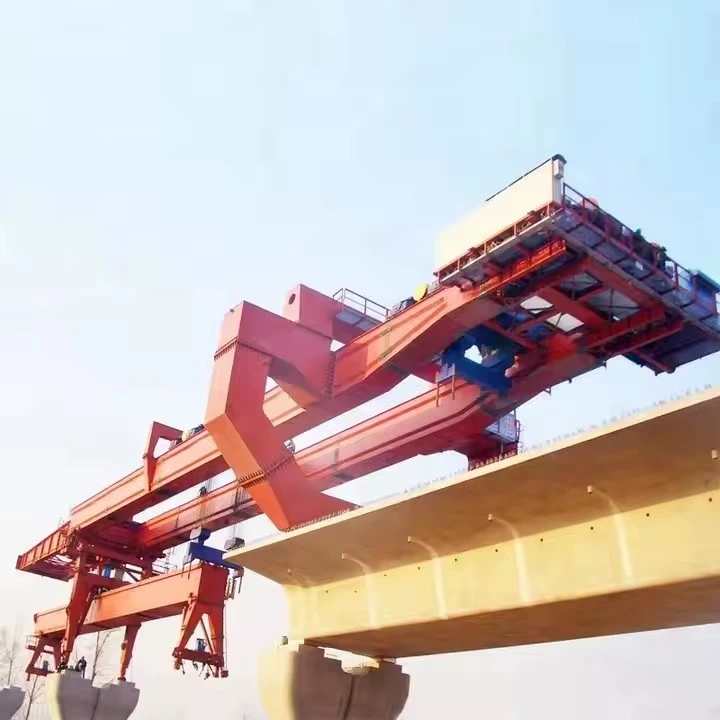

Offer Lansio Pont 500 tunnell

Mae lansiwr pont 500 tunnell yn ddarn o offer trwm sy'n cael ei ddefnyddio i adeiladu pontydd mawr, yn enwedig ar gyfer lansio segmentau pontydd wedi'u rhag-gastio neu eu castio. Mae'r peiriannau hyn yn hanfodol ar gyfer prosiectau sy'n ymwneud â phontydd rhychwant hir, traphontydd, neu briffyrdd uchel lle mae craeniau traddodiadol neu systemau ffugwaith yn anymarferol.





Nodweddion Allweddol Lansiwr Pont 500-Ton:
Cynhwysedd Llwyth Uchel - Wedi'i gynllunio i drin segmentau sy'n pwyso hyd at 500 tunnell.

Hunan{0}}Mecanwaith Lansio - Yn symud ymlaen ar hyd dec y bont wrth i'r gwaith adeiladu fynd rhagddo.

Dyluniad Modiwlaidd - Addasadwy ar gyfer gwahanol led a rhychwantau pontydd.

Systemau Hydrolig - Ar gyfer lleoli segmentau trwm yn fanwl gywir.

Cyfrifiadur{0}}Gweithrediad Rheoledig - Yn sicrhau cywirdeb wrth osod segmentau.

Systemau Diogelwch – Yn cynnwys sefydlogwyr, mecanweithiau gwrthlithro, ac amddiffyniad gorlwytho.





Offer Lansio Pont 500-Ton - Manylebau Technegol
1. Disgrifiad Cyffredinol
Pwrpas: Wedi'i gynllunio ar gyfer lansio segmentau pontydd wedi'u rhag-gastio neu wedi'u cydosod (hytrawstiau, deciau, ac ati) hyd at 500 tunnell.

Cais: Pontydd priffyrdd / rheilffordd, pontydd milwrol, adeiladu pontydd modiwlaidd.

Math: Wedi'i osod ar eich liwt eich hun, modiwlaidd, neu reilffordd-yn dibynnu ar y dyluniad.

2. Gallu Llwyth
Cynhwysedd Lansio Uchaf: 500 tunnell fetrig (gan gynnwys segment pont + pwysau offer).

Hyd Rhychwant: Addasadwy (fel arfer 30m–60m fesul lansiad).

System Codi: Jac neu winshis hydrolig gyda rheolaeth gydamserol.

3. Cydrannau Strwythurol
Lansio Trwyn / Gantri: Telesgopig neu fodiwlaidd ar gyfer cyrhaeddiad addasadwy.

Ffrâm / Trawstiau Cynhaliol: Dur cryfder uchel (ee, ASTM A572 Gradd 50).

System Hydrolig:

Cynhwysedd Pwmp: Yn fwy na neu'n hafal i bwysau 500 bar.

Silindrau: Codiad aml-pwynt cydamserol.

System Deithio:

Olwynion/Traciau: Wedi'i yrru gan eich hunan-dyriant trwm.

Canllawiau Rheilffyrdd (os yw'n berthnasol): System alinio manwl gywir.

4. Pŵer a Rheolaeth
Ffynhonnell Pwer: Injan diesel (ee, 300-400 kW) neu fodur trydan (ar gyfer gosodiadau sefydlog).

System Reoli: PLC-yn seiliedig ar allu gweithredu o bell.

Nodweddion Diogelwch: Synwyryddion llwyth, breciau brys, mecanweithiau gwrthlithro.

5. Symudedd a Setup
Cludiant: Dyluniad modiwlaidd ar gyfer dadosod / cludo trwy lorïau.

Amser Cynulliad: Llai na neu'n hafal i 48 awr (gyda chymorth craen).

Cyflymder Lansio: 5-10 m/awr (addasadwy).

6. Amodau Amgylcheddol a Gweithredol
Tymheredd Gweithredu: –20 gradd i +50 gradd .

Gwrthsefyll Gwynt: Sefydlog hyd at 15 m/s (gweithredol), 25 m/s (parcio).

Pwysedd y Tir: Llai na neu'n hafal i 150 kPa (gydag allrigwyr / matiau daear).

7. Cydymffurfiaeth a Safonau
Codau Dylunio: EN 1993 (Eurocode 3), AASHTO, neu brosiect penodol.

Diogelwch: OSHA / ISO 13849 (diogelwch peiriant).





Mae lansiwr pont 500 tunnell yn ddarn o offer trwm a ddefnyddir wrth adeiladu pontydd i godi, cludo a gosod segmentau pontydd mawr. Isod mae cydrannau allweddol system o'r fath:

1. Prif Gydrannau Strwythurol
Lansio Gantri (Prif Ffrâm) - Y prif strwythur dur sy'n rhychwantu'r ardal adeiladu ac yn cefnogi'r mecanwaith lansio.

Cefnogi Blaen a Chefn - Cefnogaeth dros dro sy'n sefydlogi'r lansiwr yn ystod lleoliad segment.

Trwyn Lansio (Dewisol) - Rhan flaen estynadwy sy'n helpu i arwain y segmentau pontydd i'w safle.

2. System Codi a Thrin
Jaciau Hydrolig (capasiti o 500-tunnell) – Jaciau gallu uchel ar gyfer codi a lleoli segmentau pontydd.

Winshis a theclynnau codi - Systemau trydan neu hydrolig ar gyfer symud segmentau yn llorweddol.

Mecanwaith Troli a Theithio - Mae'n caniatáu symud y system godi ar hyd y gantri.

3. System Symud a Gyriant
System Gwthio / Tynnu Hydrolig - Symud y lansiwr ymlaen ar hyd aliniad y bont.

System Trac neu Reilffordd - Yn darparu llwybr tywys ar gyfer symudiad y lansiwr.

Trawstiau / Padiau sgidio - Cynnal arwynebau ar gyfer llithro'n llyfn yn ystod lansio.

4. Systemau Hydrolig a Phŵer
Uned Pwer Hydrolig (HPU) - Yn cyflenwi olew dan bwysau i jaciau a silindrau.

Panel Rheoli (PLC-yn seiliedig ar neu â llaw) – Yn rheoli gweithrediadau fel codi, lansio ac alinio.

Generaduron Trydan - Darparu pŵer ar gyfer moduron, rheolyddion a goleuadau.

5. Systemau Aliniad a Lleoli
Synwyryddion Arolygu a Monitro - Canllawiau laser neu GPS ar gyfer gosod segmentau manwl gywir.

Cefnogaeth Addasadwy - Cywir-tiwniwch safle'r lansiwr o ran cywirdeb.

Jacks Lefelu - Sicrhau sefydlogrwydd ar dir anwastad.

6. Diogelwch a Chydrannau Ategol
Breciau Gwrthlithro a Phinnau Cloi – Atal symudiadau anfwriadol.

Systemau Stopio Argyfwng - Ar gyfer cau ar unwaith rhag ofn y bydd methiant.

Llwyfannau Gwaith ac Ysgolion Mynediad - Ar gyfer mynediad gweithredwyr yn ystod cydosod a chynnal a chadw.

7. Cludo a Chynulliad Cydrannau
Adrannau Modiwlaidd - Yn caniatáu dadosod ar gyfer cludo i safleoedd newydd.

Pwyntiau Ymlyniad Craen - Ar gyfer codi a chydosod y lansiwr.









Mae lansiwr pontydd 500 tunnell yn ddarn o offer trwm a ddefnyddir i adeiladu pontydd, yn enwedig ar gyfer lansio segmentau rhag-gastio, hytrawstiau, neu bontydd cyfan. Dyma ei fanteision allweddol:

1. Gallu Llwyth Uchel
Yn gallu trin hyd at 500 tunnell, gan ei wneud yn addas ar gyfer pontydd rhychwant mawr, traphontydd priffyrdd a phontydd rheilffordd.

Yn lleihau'r angen am graeniau lluosog neu strwythurau cymorth, gan wella effeithlonrwydd.

2. Manwl a Rheolaeth
Yn meddu ar systemau rheoli hydrolig neu gyfrifiadurol ar gyfer lleoli segmentau pontydd yn gywir.

Yn sicrhau lleoliad llyfn a diogel o gydrannau trwm.

3. Effeithlonrwydd Amser a Chost
Cyflymu'r gwaith adeiladu trwy lansio segmentau mawr mewn un gweithrediad.

Yn lleihau costau llafur ac offer o'i gymharu â dulliau traddodiadol fel codi craen.

4. Addasrwydd i Amrywiol Mathau o Bont
Yn gweithio ar gyfer trawstiau bocs, trawstiau T, pontydd segmentol, a chyplau dur.

Mae cynheiliaid addasadwy a dyluniad modiwlaidd yn caniatáu eu defnyddio mewn gwahanol diroedd (trefol, mynyddig, neu dros ddŵr).

5. Diogelwch Gwell
Yn lleihau risgiau sy'n gysylltiedig â chodi a chydosod â llaw.

Mae systemau cynnal sefydlog yn atal damweiniau wrth lansio.

6. Llai o Effaith Amgylcheddol
Angen llai o gynheiliaid dros dro, gan leihau aflonyddwch tir.

Sŵn a dirgryniad is o'i gymharu â chraeniau trwm lluosog.

7. Gallu Lansio Pellter Hir
Yn gallu lansio segmentau pontydd dros gyfnodau hir (50m i 100m+) heb gefnogaeth ganolraddol.

Yn ddelfrydol ar gyfer croesi afonydd, dyffrynnoedd, neu briffyrdd heb amharu ar draffig islaw.

8. Awtomeiddio a Gweithrediad o Bell
Mae rhai modelau yn cynnwys cydamseru awtomataidd ar gyfer dosbarthu llwyth cytbwys.

Mae monitro o bell yn gwella effeithlonrwydd a diogelwch.

9. Gwydnwch a Chynnal a Chadw Isel
Wedi'i adeiladu â{0}}dur cryfder uchel a-cydrannau sy'n gwrthsefyll traul ar gyfer defnydd hirdymor.

Angen ychydig iawn o amser segur ar gyfer cynnal a chadw.

10. Amlochredd mewn Dulliau Adeiladu
Yn cefnogi lansio cynyddrannol, cantilifer cytbwys, a thechnegau lansio rhychwant llawn.

Gellir ei ddefnyddio ar gyfer rhag-gastio a chast-yn-adeiladu pont situ.

Casgliad
Mae lansiwr pontydd 500 tunnell yn ddatrysiad hynod effeithlon, diogel a chost-effeithiol ar gyfer adeiladu pontydd modern, yn enwedig ar gyfer prosiectau seilwaith ar raddfa fawr. Mae ei allu i drin llwythi enfawr yn fanwl gywir yn ei gwneud yn anhepgor i beirianwyr sy'n gweithio ar draphontydd, gorffyrddau a phontydd rhychwant hir.





Mae'r offer lansiwr pontydd 500 tunnell yn beiriant trwm a ddefnyddir yn bennaf i adeiladu pontydd, yn enwedig ar gyfer lansio segmentau pontydd wedi'u rhag-gastio neu eu castio. Isod mae ei gymwysiadau a nodweddion allweddol:

Ceisiadau:
Lansio Segment Rhag-gastiedig - Fe'i defnyddir i godi a lleoli segmentau concrit wedi'u rhag-gastio ar gyfer pontydd trawstiau, traphontydd a phontydd cebl.

Rhychwant-gan-Span Construction – Hwyluso lansiad cynyddrannol o ddeciau pontydd dros gefnogaeth.

Adeiladu Cantilifr Cytbwys - Cynorthwyo i osod segmentau'n gymesur wrth adeiladu pontydd cantilifer.

Codi Trwm mewn Mannau Cyfyng - Delfrydol ar gyfer amgylcheddau trefol neu gyfyngedig lle mae mynediad cyfyngedig i graeniau.

Pontydd Rheilffordd a Phriffyrdd – a ddefnyddir yn gyffredin mewn-prosiectau seilwaith ar raddfa fawr.





Mae cynhyrchu lansiwr pont 500 tunnell yn broses gymhleth sy'n cynnwys dylunio, caffael deunyddiau, gwneuthuriad, cydosod, profi a chomisiynu. Isod mae gweithdrefn gynhyrchu strwythuredig ar gyfer offer lansio pontydd dyletswydd trwm o'r fath:

1. Cyfnod Dylunio a Pheirianneg
Dadansoddiad Gofyniad: Diffinio cynhwysedd llwyth (500 tunnell), hyd rhychwant, symudedd, a gallu i addasu'r dirwedd.

Dyluniad Strwythurol: Modelu CAD (AutoCAD, SolidWorks) ar gyfer cyplau, trwyn lansio, fframiau cynnal, a systemau hydrolig.

Efelychu a Dilysu: Dadansoddiad Elfennau Terfynol (FEA) ar gyfer straen, gwyriad, a phrofi llwyth deinamig.

Cydymffurfiaeth Rheoleiddio: Sicrhau y cedwir at safonau (AASHTO, EN, ISO, neu fanylebau penodol y cleient).

2. Caffael Deunydd
-Cryfder Uchel Dur: ASTM A572 Gradd 50 neu gyfwerth ar gyfer prif drawstiau.

Cydrannau Hydrolig: Pympiau, silindrau (capasiti 500 tunnell), a falfiau rheoli.

Rhannau Mecanyddol: Gerau, cyfeiriannau, winshis, a bogies (wedi'u-gyrru eu hunain neu reilffordd-wedi'u gosod).

Systemau Trydanol a Rheoli: PLCs, synwyryddion, a modiwlau gweithredu o bell.

3. Proses Fabrication
A. Gwneuthuriad Strwythurol
Torri a Siapio: CNC plasma/oxy-torri tanwydd ar gyfer platiau dur.

Weldio: weldio arc tanddwr (SAW) ar gyfer hytrawstiau; weldwyr ardystiedig (safonau AWS / EN).

Peiriannu: Drilio, melino ar gyfer aliniad twll bollt manwl gywir.

B. Cynulliad Hydrolig a Mecanyddol
Cynulliad Cylchdaith Hydrolig: Integreiddio pympiau, pibellau a silindrau.

System Bogie & Traction: Gosod olwynion, moduron a systemau brecio.

C. Systemau Trydanol a Rheoli
Gwifrau a Synwyryddion: Llwytho celloedd, synwyryddion lleoli, ac arosfannau brys.

Panel Rheoli: Rhaglennu PLC ar gyfer lansio cydamserol.

4. Cynulliad ac Integreiddio
Is-Gynulliad: Ymunwch â hytrawstiau, lansio trwyn, a fframiau cymorth.

Integreiddio Llawn: Mowntio systemau hydrolig, bogies, a chypyrddau rheoli.

Gwiriadau Aliniad: Aliniad laser ar gyfer paraleliaeth trac/olwyn.

5. Profi a Rheoli Ansawdd
Profi Llwyth: Defnyddiwch 110% o'r llwyth dylunio (550 tunnell) mewn amgylchedd rheoledig.

Profion Swyddogaethol: Gwirio estyniad / tynnu'n ôl hydrolig, symudiad bogie, a sefydlogrwydd.

Gwiriadau Diogelwch: Stopio brys, amddiffyniad gorlwytho, a{0}}diogelion methu.

6. Paentio a Diogelu Cyrydiad
Paratoi Arwyneb: Sgwrio â Tywod (Safon SA 2.5).

Gorchudd: Preimio epocsi + topcoat polywrethan ar gyfer ymwrthedd tywydd.

7. Dadosod a Phecynnu
Dadansoddiad Modiwlaidd: Datgymalwch yn adrannau cludadwy (uchafswm. 40tr cynwysyddion).

Diogelu: Amlapiau gwrth-cyrydu ar gyfer llongau môr/ffordd.

8. Ar-Gosod a Chomisiynu Gwefan
Ailosod: Wedi'i arwain gan lawlyfrau cydosod.

Profi Maes: Lansio treial gyda llwythi cynyddrannol (50% → 100% → 110%).

Hyfforddiant Gweithredwyr:-sesiynau ymarferol ar gyfer lleoli a chynnal a chadw.

9. Dogfennaeth a Throsglwyddo
Fel{0}}Lluniadau Adeiledig: Modelau CAD wedi'u diweddaru.

Llawlyfrau: Canllawiau gweithredu, cynnal a chadw a datrys problemau.

Tystysgrifau: Adroddiadau prawf deunydd (MTRs), archwiliadau weldio, a chofnodion prawf llwyth.





Mae'r cwmni wedi gosod llwyfan rheoli offer deallus, ac wedi gosod 310 set (setiau) o robotiaid trin a weldio. Ar ôl cwblhau'r cynllun, bydd mwy na 500 o setiau (setiau), a bydd y gyfradd rhwydweithio offer yn cyrraedd 95% . 32 llinellau weldio wedi'u defnyddio, bwriedir gosod 50, ac mae cyfradd awtomeiddio'r llinell gynnyrch gyfan wedi cyrraedd 85%.
