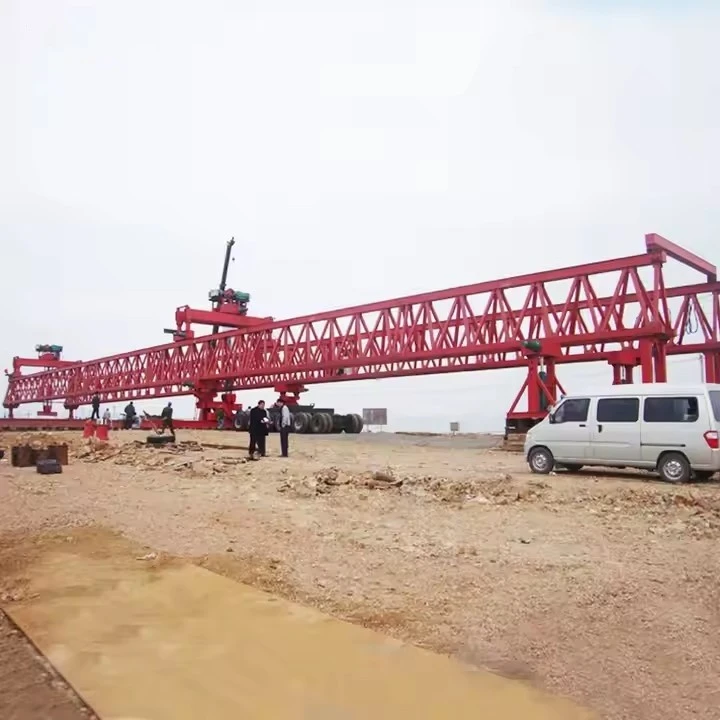

Peiriant Codi Pont Gwrthbwysau 300 tunnell

Mae peiriant codi pontydd gwrthbwysau 300 tunnell yn ddarn o offer trwm a ddefnyddir i adeiladu pontydd, yn enwedig ar gyfer codi a gosod segmentau neu drawstiau mawr rhag-gastio. Mae'r peiriannau hyn yn hanfodol ar gyfer cydosod pontydd yn effeithlon, yn enwedig mewn amgylcheddau heriol fel priffyrdd, afonydd, neu ddyffrynnoedd dwfn.





Mae peiriant codi pontydd gwrthbwysau 300 tunnell yn ddarn o offer trwm sydd wedi'i gynllunio ar gyfer adeiladu a gosod segmentau pontydd mawr, fel arfer mewn dulliau adeiladu cantilifer segmentol neu gytbwys rhag-gastiedig. Isod mae ei nodweddion allweddol:

1. Gallu Llwyth Uchel (300 Tunnell)
Wedi'i gynllunio i drin segmentau concrit rhag-gastiedig neu drawstiau dur sy'n pwyso hyd at 300 tunnell fetrig.

Mae dyluniad strwythurol cadarn yn sicrhau sefydlogrwydd wrth godi a lleoli.

2. Gwrthbwysau System
Yn defnyddio gwrthbwysau addasadwy i gydbwyso'r peiriant yn ystod codi segment.

Yn sicrhau sefydlogrwydd ac yn atal tipio wrth drin llwythi trwm.

3. Hunan-Lansio a Hunan-Gallu a yrrir
Yn gallu symud ymlaen ar hyd dec y bont heb fod angen craeniau allanol.

Yn meddu ar jaciau hydrolig neu systemau rheilffordd ar gyfer symudiad rheoledig.

4. Rhychwant gymwysadwy & Uchder
Mae dyluniad modiwlaidd yn caniatáu addasu i wahanol rychwantau ac uchderau pontydd.

Bwmau telesgopig neu estynadwy ar gyfer lleoli manwl gywir.

5. System Codi a Lleoli Hydrolig
Silindrau hydrolig manwl uchel ar gyfer codi a gostwng yn esmwyth.

Galluoedd tiwnio-manwl ar gyfer aliniad segmentau cywir.

6. System Reoli Gyfrifiadurol
Rheolaethau awtomataidd neu led-awtomataidd ar gyfer gweithrediadau manwl gywir.

Monitro-amser real o ddosbarthu llwyth, straen ac aliniad.

7. Mecanweithiau Diogelwch
Synwyryddion amddiffyn gorlwytho.

Systemau brecio a chloi brys.

Systemau hydrolig a thrydanol diangen ar gyfer gweithrediad diogel methu.

8. System Gafael Aml-Swyddogaethol
Yn gydnaws â gwahanol fathau o segmentau (trawstiau blwch, trawstiau T, ac ati).

Opsiynau clampio gwactod neu fecanyddol ar gyfer trin diogel.

9. Tywydd-Dyluniad Gwrthiannol
Yn gallu gweithredu mewn amodau garw (gwynt, glaw, tymereddau eithafol).

Deunyddiau sy'n gwrthsefyll cyrydiad ar gyfer gwydnwch.

10. Cynulliad Cyflym a Datgymalu
Cydrannau modiwlaidd ar gyfer cludiant hawdd ac ar-cynulliad y safle.

Yn lleihau amser segur rhwng prosiectau.

11. Cydnawsedd â Gwahanol Mathau o Bont
Yn addas ar gyfer cantilifer cytbwys, rhychwant-yn-rhychwant, a dulliau lansio cynyddrannol.

Yn gweithio gyda phontydd segmentol concrit, pontydd dur, a strwythurau hybrid.

12. Effeithlonrwydd Ynni
Mae rhai modelau yn cynnwys systemau hydrolig adfywiol i leihau'r defnydd o bŵer.

Systemau pŵer trydan neu hybrid dewisol ar gyfer gweithrediad ecogyfeillgar.





Manylebau Cyffredinol
Math o beiriant:

Codwr Pont Gwrthbwysau / Lansio Peiriant Codi Gantri / Girder

Cynhwysedd Codi Uchaf:

300 tunnell fetrig (gall amrywio yn seiliedig ar ffurfweddiad)

Ystod Rhychwant:

20m i 50m (addasadwy ar gyfer gwahanol bontydd)

Lled Gweithio:

Yn addas ar gyfer lled dec pontydd (10m-20m fel arfer)

Uchder Codi:

10m–30m (addasadwy yn seiliedig ar uchder y pier)

System Symud:

Wedi{0}}gyrru eich hun gyda system gerdded hydrolig neu reilffordd-wedi'i osod

Cyflymder teithio: 3-5 m/munud

Cyflenwad Pwer:

Trydan + system hydrolig

Foltedd: 380V / 50Hz (neu yn unol â gofynion y prosiect)

System reoli:

PLC-wedi'i reoli â gallu gweithredu o bell

Synwyryddion ar gyfer monitro llwythi a diogelwch

System gwrthbwysau:

Gwrthbwysau 100-300 tunnell addasadwy ar gyfer cydbwysedd yn ystod y lansiad

Gall ddefnyddio blociau concrit neu bwysau dur

Deunydd Strwythurol:

Dur -cryfder uchel (Q345B neu gyfwerth)

Nodweddion Diogelwch:

Amddiffyn gorlwytho

Synwyryddion gwrth-ogwyddo

System frecio brys





Mae lansiwr pont 500 tunnell yn ddarn o offer trwm a ddefnyddir wrth adeiladu pontydd i godi, cludo a gosod segmentau pontydd mawr. Isod mae cydrannau allweddol system o'r fath:

1. Prif Gydrannau Strwythurol
Lansio Gantri (Prif Ffrâm) - Y prif strwythur dur sy'n rhychwantu'r ardal adeiladu ac yn cefnogi'r mecanwaith lansio.

Cefnogi Blaen a Chefn - Cefnogaeth dros dro sy'n sefydlogi'r lansiwr yn ystod lleoliad segment.

Trwyn Lansio (Dewisol) - Rhan flaen estynadwy sy'n helpu i arwain y segmentau pontydd i'w safle.

2. System Codi a Thrin
Jaciau Hydrolig (capasiti o 500-tunnell) – Jaciau gallu uchel ar gyfer codi a lleoli segmentau pontydd.

Winshis a theclynnau codi - Systemau trydan neu hydrolig ar gyfer symud segmentau yn llorweddol.

Mecanwaith Troli a Theithio - Mae'n caniatáu symud y system godi ar hyd y gantri.

3. System Symud a Gyriant
System Gwthio / Tynnu Hydrolig - Symud y lansiwr ymlaen ar hyd aliniad y bont.

System Trac neu Reilffordd - Yn darparu llwybr tywys ar gyfer symudiad y lansiwr.

Trawstiau / Padiau sgidio - Cynnal arwynebau ar gyfer llithro'n llyfn yn ystod lansio.

4. Systemau Hydrolig a Phŵer
Uned Pwer Hydrolig (HPU) - Yn cyflenwi olew dan bwysau i jaciau a silindrau.

Panel Rheoli (PLC-yn seiliedig ar neu â llaw) – Yn rheoli gweithrediadau fel codi, lansio ac alinio.

Generaduron Trydan - Darparu pŵer ar gyfer moduron, rheolyddion a goleuadau.

5. Systemau Aliniad a Lleoli
Synwyryddion Arolygu a Monitro - Canllawiau laser neu GPS ar gyfer gosod segmentau manwl gywir.

Cefnogaeth Addasadwy - Cywir-tiwniwch safle'r lansiwr o ran cywirdeb.

Jacks Lefelu - Sicrhau sefydlogrwydd ar dir anwastad.

6. Diogelwch a Chydrannau Ategol
Breciau Gwrthlithro a Phinnau Cloi – Atal symudiadau anfwriadol.

Systemau Stopio Argyfwng - Ar gyfer cau ar unwaith rhag ofn y bydd methiant.

Llwyfannau Gwaith ac Ysgolion Mynediad - Ar gyfer mynediad gweithredwyr yn ystod cydosod a chynnal a chadw.

7. Cludo a Chynulliad Cydrannau
Adrannau Modiwlaidd - Yn caniatáu dadosod ar gyfer cludo i safleoedd newydd.

Pwyntiau Ymlyniad Craen - Ar gyfer codi a chydosod y lansiwr.









Mae peiriant codi pontydd gwrthbwysau 300 tunnell yn ddarn o offer trwm a ddefnyddir i adeiladu pontydd mawr, yn enwedig ar gyfer gosod segmentau neu drawstiau rhag-gastio. Dyma rai o'i fanteision allweddol:

1. Gallu Llwyth Uchel
Yn gallu trin segmentau pontydd trwm (hyd at 300 tunnell), gan ei wneud yn addas ar gyfer pontydd rhychwant mawr, traphontydd priffyrdd a phontydd rheilffordd.

Yn lleihau'r angen am graeniau lluosog neu strwythurau cymorth ychwanegol.

2. Sefydlogrwydd a Diogelwch Gwell
Mae'r system gwrthbwysau yn cydbwyso'r peiriant wrth godi a lleoli, gan leihau'r risg o dipio.

Yn sicrhau lleoliad manwl gywir o segmentau pontydd, gan leihau damweiniau a gwallau adeiladu.

3. Proses Adeiladu Effeithlon
Yn cyflymu codi pontydd o gymharu â dulliau traddodiadol (ee, sgaffaldiau neu graeniau).

Yn caniatáu adeiladu parhaus heb fawr o ymyrraeth, gan wella llinellau amser y prosiect.

4. Addasrwydd i Amrywiol Mathau o Bont
Yn addas ar gyfer pontydd segmentol, hytrawstiau bocs, trawstiau T, a phontydd concrit rhag-gastiedig.

Gellir ei ddefnyddio mewn gwahanol diroedd, gan gynnwys ardaloedd trefol, afonydd a dyffrynnoedd.

5. Llai o Ddibyniaeth ar Gymorth Tir
Yn wahanol i ffugwaith traddodiadol, mae angen llai o waith paratoi tir, sy'n ei wneud yn ddelfrydol ar gyfer prosiectau croesi pridd meddal neu ddŵr.

Yn lleihau aflonyddwch amgylcheddol.

6. Cost-Effeithiol ar gyfer Prosiectau Mawr
Yn lleihau costau llafur trwy awtomeiddio codi trwm.

Yn lleihau gwastraff deunydd ac yn ail-weithio oherwydd manwl gywirdeb uchel.

7. Awtomatiaeth a Rheolaeth
Mae peiriannau modern yn cynnwys systemau rheoli PLC ar gyfer gweithrediad llyfn.

Yn caniatáu monitro o bell ac addasiadau ar gyfer gwell cywirdeb.





Mae peiriant codi pontydd gwrthbwysau 300 tunnell yn ddarn o offer trwm a ddefnyddir i adeiladu pontydd mawr, yn enwedig ar gyfer codi a gosod segmentau rhag-gastio, hytrawstiau, neu hytrawstiau bocs yn ystod y broses godi. Mae'r system gwrthbwysau yn sicrhau sefydlogrwydd a chydbwysedd wrth drin llwythi trwm, gan atal y peiriant rhag tipio drosodd yn ystod gweithrediadau.

Ceisiadau Allweddol:
Codi Segment Rhag-gastiedig - Fe'i defnyddir mewn adeiladwaith cantilifer cytbwys i godi a gosod segmentau concrid trwm (sy'n pwyso hyd at 300 tunnell neu fwy) ar gyfer pontydd trawst bocs.

Lansio Trawstiau a Hystiau Blwch - Yn hwyluso gosod trawstiau dur neu goncrit rhychwant hir mewn prosiectau adeiladu pontydd.

Cebl{0}}Pontydd Arosedig a Chrog – Mae'n cynorthwyo i leoli rhannau dec mawr lle mae'n bosibl nad yw craeniau traddodiadol yn ymarferol.

Pontydd Rheilffordd a Phriffyrdd - Defnyddir yn gyffredin mewn prosiectau pontydd gallu uchel sy'n gofyn am osod cydrannau trwm yn fanwl gywir.





Mae'r weithdrefn gynhyrchu ar gyfer peiriant codi pont gwrthbwysau 300 tunnell yn cynnwys sawl cam hanfodol, gan gynnwys dylunio, caffael deunyddiau, gwneuthuriad, cydosod, profi a chomisiynu. Isod mae dadansoddiad fesul cam manwl-:

1. Dylunio a Pheirianneg
Dadansoddiad Gofyniad: Pennu cynhwysedd llwyth (300 tunnell), hyd rhychwant, uchder codi, ac amodau gweithredu.

Dylunio Strwythurol:

Dadansoddiad Elfennau Terfynol (FEA) ar gyfer dosbarthu straen.

Modelu CAD o'r prif drawst, coesau, system gwrthbwysau, a chydrannau hydrolig / niwmatig.

Systemau Mecanyddol a Thrydanol:

Dyluniad mecanwaith codi hydrolig.

System reoli (awtomatiaeth seiliedig ar PLC- er manylder).

Systemau diogelwch (breciau, amddiffyniad gorlwytho, stop brys).

Cymeradwyo ac Ardystio: Cydymffurfio â safonau rhyngwladol (ISO, EN, AISC).

2. Caffael Deunydd
-Cryfder Uchel Dur: Ar gyfer prif drawstiau, bŵmiau, a strwythurau cynnal (ee, Q690 neu ASTM A572).

Cydrannau Hydrolig: Pympiau, silindrau, falfiau (gan gyflenwyr honedig fel Bosch Rexroth neu Parker).

Cydrannau Trydanol: Motors, synwyryddion, PLCs (Siemens/ABB).

Gwrthbwysau: Blociau concrit neu ddur wedi'u rhag-gastio (wedi'u graddnodi ar gyfer cydbwysedd).

3. Proses Fabrication
A. Gwneuthuriad Prif Girder
Torri: CNC plasma/oxy-torri tanwydd platiau dur.

Weldio: weldio arc tanddwr (SAW) ar gyfer gwythiennau hydredol; weldio robotig ar gyfer manwl gywirdeb.

Peiriannu: Drilio a melino tyllau cysylltu.

Profion annistrywiol (NDT): Ultrasonic/X-archwiliad weldio pelydr-X.

B. Coesau Cefnogi a Ffyniant
Cydosod coesau telesgopig (os yw'n berthnasol) gyda silindrau hydrolig.

Adeiladwaith ffyniant gyda dyluniad adran dellt neu flwch.

C. System Gwrthbwysau
Adeiladu Ffrâm: Ffrâm ddur i ddal gwrthbwysau 300 tunnell.

Mecanwaith Addasu: System hydrolig/pwli ar gyfer cydbwyso deinamig.

D. Systemau Hydrolig a Thrydanol
Pibellau a Gwifrau: Gosod pibellau, pympiau a phaneli rheoli.

Integreiddio: Synwyryddion mowntio ar gyfer monitro llwyth a chanfod tilt.

4. Cymanfa
Codi Prif Girder: Defnyddio craeniau i osod y trawst ar goesau cynnal.

Atafaelu Gwrthbwysau: Wedi'i ddiogelu gyda phinnau cloi.

Gosod Hydroleg: Cysylltu silindrau â'r mecanwaith codi.

Integreiddio Trydanol: Rheolwyr gwifrau, AEM, a dyfeisiau diogelwch.

5. Profi a Rheoli Ansawdd
Profi Llwyth:

Prawf statig: 125% o gapasiti graddedig (375 tunnell) ar gyfer sefydlogrwydd.

Prawf deinamig: Codi a chroesi efelychiedig gyda 300 tunnell.

Profion Swyddogaethol:

Gwiriadau pwysedd y system hydrolig.

Ymateb stop brys.

Gwirio cydbwysedd gwrthbwysau.

Ardystiad: -archwiliad trydydd parti (ee, TÜV, Lloyd's Register).

6. Paentio a Diogelu Cyrydiad
Paratoi Arwyneb: Sgwrio â Tywod (Safon SA 2.5).

Gorchudd: Preimio epocsi + topcoat polywrethan ar gyfer ymwrthedd tywydd.

7. Comisiynu a Chyflawni
Ar-Cynulliad Safle: Wedi'i gludo mewn modiwlau; ailymgynnull ar safle adeiladu'r bont.

Hyfforddiant Gweithredwyr: Protocolau gweithredu a chynnal a chadw diogel.

Trosglwyddiad Terfynol: Dogfennaeth (llawlyfrau, adroddiadau prawf, gwarantau).

8. Cynnal a Chadw
Arolygiadau Cyfnodol: Asesiad gwisgo{0}}a-rhwygo.

Cyflenwad Rhannau Sbâr: Ar gyfer morloi hydrolig, cydrannau trydanol, ac ati.





Mae'r cwmni wedi gosod llwyfan rheoli offer deallus, ac wedi gosod 310 set (setiau) o robotiaid trin a weldio. Ar ôl cwblhau'r cynllun, bydd mwy na 500 o setiau (setiau), a bydd y gyfradd rhwydweithio offer yn cyrraedd 95% . 32 llinellau weldio wedi'u defnyddio, bwriedir gosod 50, ac mae cyfradd awtomeiddio'r llinell gynnyrch gyfan wedi cyrraedd 85%.
