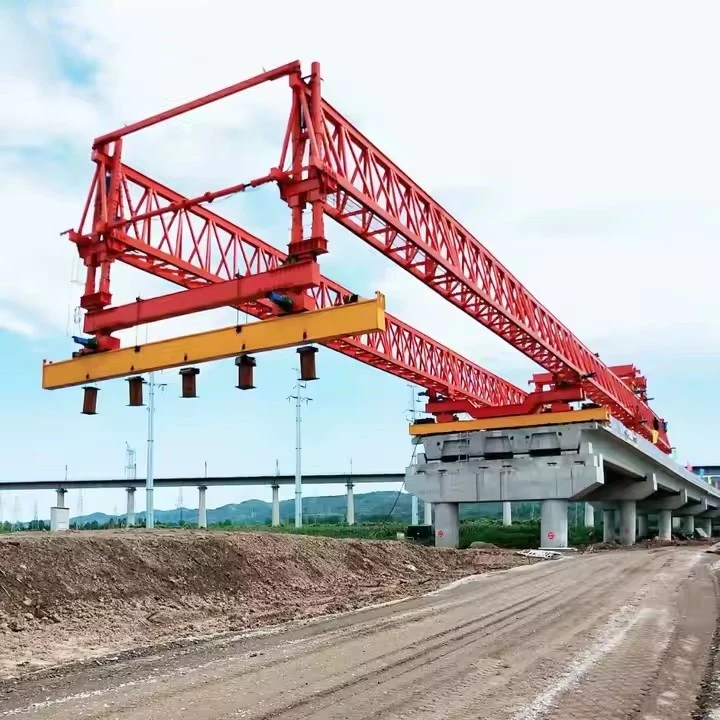

Offer Lansio Pont 450 tunnell

Mae lansiwr pontydd 450 tunnell yn-ddarn o offer trwm a ddefnyddir i adeiladu pontydd, yn enwedig ar gyfer lansio segmentau pontydd wedi'u rhag-gastio neu wedi'u cydosod yn eu lle. Mae'r peiriannau hyn yn hanfodol ar gyfer -prosiectau seilwaith ar raddfa fawr, megis gorffyrddau priffyrdd, pontydd rheilffordd, a thraphontydd.





Mae Offer Lansio Pont 450 tunnell yn beiriant dyletswydd trwm sydd wedi'i gynllunio ar gyfer gosod segmentau pontydd mawr yn effeithlon, a ddefnyddir yn nodweddiadol mewn prosiectau seilwaith fel priffyrdd, rheilffyrdd, a gorffyrdd trefol. Isod mae nodweddion allweddol offer o'r fath:

1. Gallu Llwyth Uchel
Yn gallu trin segmentau pontydd sy'n pwyso hyd at 450 tunnell, gan ei wneud yn addas ar gyfer adeiladu pontydd rhychwant mawr.

Addasadwy ar gyfer gwahanol ddosbarthiadau llwyth i sicrhau sefydlogrwydd wrth lansio.

2. Dyluniad Modiwlaidd ac Addasadwy
Mae cydrannau modiwlaidd yn caniatáu addasu ar gyfer gwahanol fathau o bontydd (ee, hytrawstiau bocs, trawstiau T, pontydd cylchrannol).

Cefnogi a thrwynau lansio addasadwy i ddarparu ar gyfer gwahanol geometregau pontydd.

3. System Hydrolig Uwch
Jaciau hydrolig manwl iawn ar gyfer lansio llyfn a rheoledig.

Mecanweithiau codi a gwthio cydamserol i sicrhau dosbarthiad pwysau cyfartal.

4. Symudiad Sy'n cael ei Yrru'ch Hun neu'n Winch-
Mae rhai modelau yn defnyddio mecanweithiau hunanyredig (ymlusgo neu olwynion), tra bod eraill yn dibynnu ar systemau winsh a-ar gyfer symud ymlaen.

Yn gallu gweithredu ar draciau dros dro neu ddeciau pontydd presennol.

5. System Reoli Gyfrifiadurol
Monitro awtomataidd o ddosbarthiad llwyth, aliniad, a lefelau straen.

Adborth{0}amser real i atal gorlwytho neu gamalinio.

6. Mecanweithiau Diogelwch
Methu-systemau brecio diogel i atal llithriad damweiniol.

Swyddogaethau stopio brys ac amddiffyn gorlwytho.

7. Amlochredd mewn Dulliau Lansio
Yn gallu lansio cynyddrannol (gwthio{0}}lansio) neu lansio-rhychwant llawn yn dibynnu ar ofynion y prosiect.

Yn addas ar gyfer aliniadau pont syth, crwm neu ar oledd.

8. Compact a Chludadwy
Wedi'i gynllunio ar gyfer dadosod a chludiant hawdd rhwng safleoedd adeiladu.

Mae rhai modelau yn cynnwys-mecanweithiau cydosod cyflym i leihau amser gosod.

9. Addasrwydd Amgylcheddol
Yn gallu gweithredu mewn amrywiol diroedd, gan gynnwys pridd meddal, llethrau serth, neu dros ddŵr.

-deunyddiau sy'n gwrthsefyll tywydd ar gyfer gwydnwch mewn amodau garw.

10. Cost ac Effeithlonrwydd Amser
Yn lleihau'r angen am graeniau trwm, gan leihau costau prosiect.

Yn cyflymu llinellau amser adeiladu trwy alluogi gweithrediadau lansio parhaus.





Offer Lansio Pont 450-Ton - Manylion Technegol
Disgrifiad Cyffredinol
Pwrpas: Wedi'i gynllunio ar gyfer lansio segmentau pontydd concrit/dur rhag-gastiedig, hytrawstiau, neu drawstiau blwch rhychwant llawn hyd at 450 tunnell.

Math: Hunan-lansio, system fodiwlaidd neu gantri-.

Cais: Yn addas ar gyfer adeiladu priffyrdd, rheilffordd a phontydd rhychwant hir.

Prif Baramedrau Technegol
Cynhwysedd Lansio Uchaf: 450 tunnell (fesul segment / trawst)

Ystod Rhychwant: Addasadwy (fel arfer 20m - 60m, yn dibynnu ar y ffurfweddiad)

Cyflymder Lansio: 3-10 m/munud (gyriant hydrolig/trydan)

Lled Gweithio: Addasadwy i gyd-fynd â lled dec y bont (ee, 10m - 20m)

Uchder Codi: Addasadwy (ee, 5m - 30m uwchben y ddaear)

Cyflenwad Pŵer: Generadur disel neu bŵer trydan allanol (ee, 380V, 50Hz, 100kW+)

Systemau Hydrolig a Thrydanol
Pwysedd Hydrolig: 25-35 MPa

Cynhwysedd Pwmp: 50-100 L / mun

System Reoli: o bell-yn gweithredu gyda chydgloeon diogelwch.

Synwyryddion: Monitro llwyth, synwyryddion gogwyddo, ac adborth aliniad.

Nodweddion Diogelwch
Amddiffyniad gorlwytho (-diffodd yn awtomatig ar Gynhwysedd Mwy na neu'n hafal i 110%).

System frecio brys.

Mecanwaith cloi gwrthlithriad.

Gwrthsafiad gwynt: Sefydlog hyd at Raddfa Beaufort 6 (12.5 m/s).

Symudedd a Gosod
Cludiant: Dyluniad modiwlaidd ar gyfer dadosod yn hawdd (wedi'i gynnwys).

Amser Ymgynnull: 7–14 diwrnod (yn dibynnu ar gyflwr y safle).

System Trac / Rheilffordd: Dewisol ar gyfer symudiad hydredol.

Amodau Amgylcheddol a Gweithredol
Tymheredd Gweithredu: -20 gradd i +50 gradd .

Lleithder: Hyd at 90% heb-gyddwyso.

Pwysedd Cynnal y Tir: Llai na neu'n hafal i 150 kPa (angen sylfaen wedi'i baratoi).

Cydymffurfiaeth a Safonau
Codau Dylunio: safonau penodol EN 1993, AASHTO, BS, neu brosiect.

Safonau Diogelwch: ardystiedig OSHA / CE.

Rheoli Ansawdd: NDT (UT/MT) ar gyfer weldiadau critigol.





Mae lansiwr pont 450 tunnell yn ddarn o offer trwm a ddefnyddir mewn adeiladu, yn enwedig ar gyfer lansio trawstiau neu segmentau mewn prosiectau adeiladu pontydd. Isod mae'r cydrannau allweddol a geir fel arfer mewn system o'r fath:

1. Prif Girder Lansio (Lansio Trwyn)
Y trawst strwythurol sylfaenol sy'n cynnal ac yn lleoli segmentau pontydd.

Yn aml modiwlaidd ar gyfer cludiant a chynulliad hawdd.

2. System Lansio Hydrolig
Jaciau/gwthwyr hydrolig – Rhowch y sbardun i symud y lansiwr ymlaen.

Silindrau hydrolig - Defnyddir ar gyfer codi ac addasu segmentau.

Gorsaf bwmpio - Yn pweru'r system hydrolig.

3. Cefnogaeth a System Gan gadw
Cefnogi / pierau dros dro - Daliwch y lansiwr yn ystod gweithrediadau.

Bearings llithro - Caniatáu symudiad hydredol llyfn.

Coesau addasadwy - Ar gyfer cywiriadau uchder ac aliniad.

4. Offer Codi a Thrin
Winshis a theclynnau codi - Ar gyfer codi segmentau rhag-gastio.

Atodion craen - Mecanweithiau codi ategol.

5. System Arwain & Aliniad
Canllawiau ochrol - Sicrhau lleoliad cywir.

Offer alinio laser / optegol - Ar gyfer lleoliad manwl gywir.

6. System Reoli
PLC (Rheolwr Rhesymeg Rhaglenadwy) - Yn awtomeiddio symudiadau.

Rheolaeth o bell - Yn caniatáu addasiadau gweithredwr o bellter diogel.

Synwyryddion a systemau adborth - Monitro llwyth, aliniad a sefydlogrwydd.

7. Fframwaith Strwythurol
Cyplau a thrawstiau - Darparu anhyblygedd a dosbarthiad llwyth.

Pinnau a bolltau cysylltu - Adrannau modiwlaidd diogel.

8. Cydrannau Ategol
Outriggers/stabilizers - Atal tipio yn ystod gweithrediad.

Llwybrau cerdded a rheiliau diogelwch - Ar gyfer mynediad gweithwyr a diogelwch.

Gwrthbwysau - Cydbwyso'r system yn ystod y lansiad.

9. Uned Cyflenwi Pŵer
Generadur disel neu fodur trydan - Pweru systemau hydrolig a rheoli.

10. Cydrannau Cludo a Chodi
Trolis cludo - Symud segmentau i'w lle.

Lansio trolïau – Cynorthwyo i wthio elfennau pontydd ymlaen.









Mae lansiwr pontydd 450 tunnell yn beiriant trwm a ddefnyddir ar gyfer adeiladu pontydd, yn enwedig mewn prosiectau seilwaith ar raddfa fawr fel priffyrdd, rheilffyrdd, a systemau tramwy trefol. Dyma rai manteision allweddol o ddefnyddio offer o'r fath:

1. Gallu Llwyth Uchel
Yn gallu trin segmentau pontydd rhag-gastio, hytrawstiau, a deunyddiau trwm (hyd at 450 tunnell), gan leihau'r angen am graeniau neu gynhalwyr lluosog.

Yn addas ar gyfer pontydd rhychwant hir a strwythurau concrit/dur trwm.

2. Effeithlonrwydd a Chyflymder
Cydosod a lansio segmentau pontydd yn gyflym, gan gyflymu llinellau amser y prosiect.

Mae dyluniad modiwlaidd yn caniatáu addasiadau cyflym ar gyfer gwahanol ffurfweddiadau pontydd.

Yn lleihau llafur llaw ac yn cyflymu'r gwaith adeiladu o gymharu â dulliau traddodiadol.

3. Manwl a Diogelwch
Mae systemau hydrolig a reolir gan gyfrifiadur yn sicrhau lleoliad cywir segmentau pontydd.

Yn lleihau gwallau dynol ac yn gwella aliniad strwythurol.

Sefydlog a diogel yn ystod gweithrediadau, gan leihau risgiau damweiniau.

4. Amlochredd
Yn addasadwy i wahanol fathau o bontydd (trawstiau blwch, trawstiau T, pontydd cylchrannol).

Yn gallu gweithio mewn gwahanol dirweddau (trefol, mynyddig, dros afonydd, neu briffyrdd).

Cefnogi a thrwynau lansio addasadwy ar gyfer geometregau pontydd amrywiol.

5. Cost-Effeithlonrwydd
Yn lleihau dibyniaeth ar graeniau lluosog a strwythurau cynnal, gan ostwng costau rhentu offer.

Yn lleihau amhariadau traffig (defnyddiol ar gyfer prosiectau trefol) trwy alluogi adeiladu cyflymach.

Gwydnwch-tymor hir ac ailddefnyddiadwy ar draws prosiectau lluosog.

6. Llai o Effaith Amgylcheddol
Llai o arllwys concrit ar-y safle (os ydych yn defnyddio segmentau rhag-gastiedig), gan leihau llygredd.

Sŵn a dirgryniad is o gymharu â-dulliau gyrru pentwr traddodiadol.

Mae defnydd effeithlon o ddeunydd yn lleihau gwastraff.

7. Awtomatiaeth a Rheolaeth Anghysbell
Mae rhai modelau'n cynnwys trin segmentau awtomataidd a monitro o bell.

Gwella diogelwch gweithwyr trwy leihau amlygiad uniongyrchol i barthau peryglus.





Mae'r 450 tunnell Bridge Launcher Equipment yn beiriant trwm a ddefnyddir ar gyfer adeiladu pontydd mawr, yn enwedig wrth adeiladu pontydd cylchrannol rhag-gastiedig, lansio trawstiau, a chodi pontydd fesul rhychwant. Isod mae ei gymwysiadau a nodweddion allweddol:

Ceisiadau:
Pontydd Segmentol rhag-gastio

Fe'i defnyddir i lansio segmentau concrit wedi'u rhag-gastio (sy'n pwyso hyd at 450 tunnell) ar gyfer traphontydd, pontydd priffyrdd a phontydd rheilffordd.

Yn gyffredin mewn adeiladwaith cantilifer cytbwys neu rychwant-yn ôl-dulliau rhychwant.

Lansio Girder (Lansio Girders, I-Girders, U-Girders)

Mae'n trin trawstiau concrid trwm neu hytrawstiau dur ar gyfer pontydd rhychwant hir.

Yn addas ar gyfer lansio hytrawstiau dros afonydd, dyffrynnoedd, neu briffyrdd heb gefnogaeth ganolraddol.

Priffyrdd Uchel Trefol a Phontydd Metro

Yn effeithlon mewn ardaloedd trefol gorlawn lle na all craeniau traddodiadol weithredu.

Mae'n galluogi adeiladu cyflym heb fawr o darfu ar draffig.

Pontydd Tirwedd Mynyddig a Chymhleth

Yn ddelfrydol ar gyfer tirweddau anwastad, dyffrynnoedd dwfn, neu bileri uchel lle mae dulliau confensiynol yn anymarferol.

Yn gallu gweithio gyda nenbontydd sy'n-lansio ar gyfer graddiannau serth.

Rheilffordd a Phontydd Rheilffordd Cyflym-High

Fe'i defnyddir mewn-prosiectau rheilffyrdd cyflym sy'n gofyn am aliniad manwl gywir o segmentau pontydd trwm.





Mae cynhyrchu Offer Lansio Pont 450 tunnell yn cynnwys proses weithgynhyrchu gymhleth, aml-gam sy'n gofyn am beirianneg fanwl gywir, gwneuthuriad trwm, a rheolaeth ansawdd trwyadl. Isod mae gweithdrefn gynhyrchu strwythuredig:

1. Dylunio a Pheirianneg
Dyluniad Cysyniadol: Diffiniwch gapasiti llwyth (450 tunnell), hyd rhychwant, symudedd, a mecanwaith lleoli.

Peirianneg Fanwl:

Dadansoddiad strwythurol (FEA ar gyfer straen, gwyriad, a llwythi deinamig).

Dyluniad system hydrolig / niwmatig (ar gyfer mecanwaith lansio).

Modelu CAD (AutoCAD, SolidWorks, neu debyg).

Cydymffurfiaeth Rheoliadol: Sicrhau y cedwir at AASHTO, EN 1993, neu safonau adeiladu pontydd eraill.

2. Caffael Deunydd
-Cryfder Uchel Dur: ASTM A572 Gradd 50 neu gyfwerth ar gyfer prif drawstiau.

Cydrannau Hydrolig: Pympiau, silindrau a falfiau rheoli.

Electroneg: Synwyryddion, PLCs, a systemau rheoli o bell.

Nwyddau Traul Weldio: electrodau ardystiedig AWS ar gyfer-cryfder uchel.

3. Proses Fabrication
A. Gwneuthuriad Strwythurol
Torri a pheiriannu:

Torri tanwydd plasma/oxy o blatiau dur.

Peiriannu CNC ar gyfer rhannau manwl (pinnau, cymalau).

Cynulliad Girder:

Hytrawstiau blwch Weld neu adrannau truss (weldio arc tanddwr ar gyfer platiau trwchus).

Atlyniad anystwyth a diaffram.

Ffabrigo Bogie a Siasi:

Echelau, olwynion a systemau crogi trwm.

B. Systemau Mecanyddol
Mecanwaith Lansio:

Cynulliad o hyrddod hydrolig, winshis, a rholeri.

Gosod breichiau telesgopig ar gyfer lansio cynyddrannol.

System Drive:

Integreiddio pecyn injan/pŵer (diesel neu drydan).

Gosodiad blwch gêr a thrawsyriant.

C. Systemau Trydanol a Rheoli
Gosod harnais gwifrau.

Rhaglennu PLC ar gyfer defnydd awtomataidd.

Synwyryddion monitro llwyth (mesuryddion straen, synwyryddion pwysau).

4. Rheoli Ansawdd a Phrofi
Arolygiadau NDT:

Profion uwchsonig (UT) neu radiograffeg ar gyfer weldiadau critigol.

Archwiliad gronynnau magnetig (MPI) ar gyfer craciau arwyneb.

Profi Llwyth:

Prawf llwyth statig (llwyth dylunio 1.25x, hy, 562.5 tunnell).

Profion deinamig (cylchoedd lansio pontydd efelychiedig).

Gwiriadau Swyddogaethol:

Profion pwysau system hydrolig.

System reoli yn methu-diogelion.

5. Cynulliad ac Integreiddio
Gosod systemau mecanyddol ar y siasi.

Cysylltwch linellau hydrolig a rheolyddion trydanol.

Gwiriadau aliniad terfynol ar gyfer rheiliau lansio/trawstiau.

6. Paentio a Diogelu Cyrydiad
Paratoi Arwyneb: Saethu ffrwydro (SA 2.5 safonol).

Gorchudd:

Preimio epocsi + topcoat polywrethan.

Cotiadau cyfoethog o sinc ar gyfer ardaloedd cyrydu uchel.

7. Prawf Derbyn Ffatri (FAT)
Archwiliad cleient o dan amodau gweithredu.

Adolygu dogfennaeth (logiau weldio, adroddiadau prawf).

8. Cludiant a Chomisiynu Safle
Dadosod (os yw'n fodiwlaidd) ar gyfer cludiant.

Ar{0}}ailosod safle a dilysu swyddogaethol.

Hyfforddiant gweithredwyr.





Mae'r cwmni wedi gosod llwyfan rheoli offer deallus, ac wedi gosod 310 set (setiau) o robotiaid trin a weldio. Ar ôl cwblhau'r cynllun, bydd mwy na 500 o setiau (setiau), a bydd y gyfradd rhwydweithio offer yn cyrraedd 95% . 32 llinellau weldio wedi'u defnyddio, bwriedir gosod 50, ac mae cyfradd awtomeiddio'r llinell gynnyrch gyfan wedi cyrraedd 85%.
