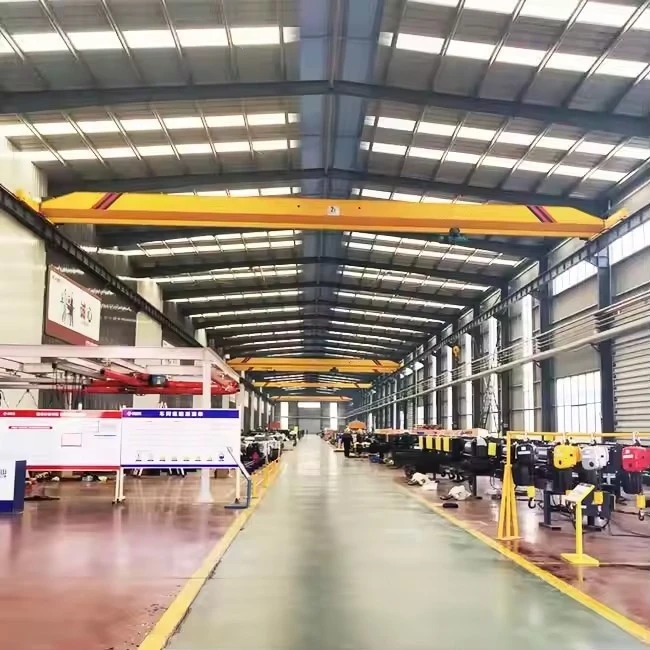

Craen uwchben trawst sengl hd typen

Cydrannau Craidd: Blwch Gêr, Modur, Gear

Man Tarddiad: Henan, China

Gwarant: 1 flwyddyn

Pwysau (kg): 10000 kg

Arolygiad allblyg fideo: Wedi'i ddarparu

Adroddiad Prawf Peiriannau: Wedi'i ddarparu

Unedau gwerthu: eitem sengl

Maint Pecyn Sengl: 600x300x300 cm

Pwysau Gros Sengl: 200. 000 kg

1. Strwythur y Brif Bont

2. System troli teclyn codi

3. Mecanwaith Codi

Teclyn codi rhaff weiren (fersiwn HD):

Drwm:Rhigolau wedi'u peiriannu gyda ffactor diogelwch 5x

Rhaff:6x36 WS IWRC (Math Gwrth-gylchdroi)

Breciau:System Failafe Disc Deuol

Blwch Gêr:Gears Helical Caled (Agma 13 Precision)

Opsiwn codi cadwyn:

Cadwyn aloi gradd 100

Cydiwr llithriad a reolir gan lwyth

Ip 65- lloc modur graddedig

4. Cydrannau System Rhedeg

5. Systemau Trydanol

Panel Rheoli:

SIL 3- Cyfnewidiadau diogelwch â sgôr

Hidlwyr harmonig ar gyfer VFDs

Rîl cebl:

Wedi'i yrru gan y gwanwyn gyda chynulliad cylch slip

Lloc Nema 4x

Terfyn switshis:

Math o Amgodiwr Rotari (0. Datrysiad 5 gradd)

Cysylltiadau diangen

6. Cydrannau Diogelwch

Amddiffyn gorlwytho:

Synhwyrydd medr straen (cywirdeb ± 1%)

Larwm dau gam (capasiti 90%\/110%)

Gwrth-wrthdrawiad:

Radar ton milimedr (24GHz)

Stop brys:

Botwm madarch cylched deuol

Copi wrth gefn brêc mecanyddol

7. Uwchraddiadau HD-benodol

Pecyn Trin Ladle:

Tariannau gwres (hyd at 300 gradd)

Bachau aloi arbennig (dur cr-mo-v)

Pecyn Cyrydiad:

Troli galfanedig dip poeth

Caewyr dur gwrthstaen

Pecyn Precision:

Targedau alinio laser

Cell Llwyth Di -wifr (Ble 5. 0)

.

Rhestr wirio cynnal a chadw ar gyfer cydrannau HD

Misol:

Mesur gwisgo fflans olwyn

Iro rhaff (math treiddgar)

Chwarterol:

Profi UT ar bwyntiau weldio

Dadansoddiad olew blwch gêr

Yn flynyddol:

Arolwg Sythiant Rhedeg (0. Goddefgarwch 1mm\/m)

Profi llwyth deinamig (graddiwyd 125%)

Cymhariaeth: HD vs cydrannau safonol

Brasluniais

Prif Dechnegol

Manteision allweddol craeniau trawst sengl math HD

Capasiti llwyth uwch a gwydnwch

Nghefnogaeth5–32 tunnell(vs. Safon 1-20 tunnell)

Wedi'i atgyfnerthuadeiladu blwch-girdergyda phlatiau dur mwy trwchus (gradd Q355C)

Tryciau diwedd olwyn ddwblI gael gwell dosbarthiad llwyth

Rhychwant estynedig a sefydlogrwydd

7.5–28.5m yn rhychwantu(vs Safon 3–22.5m)

1\/800 L Terfyn gwyro(vs. Safon 1\/600) ar gyfer codi manwl gywirdeb

Bracio croeslin ar gael ar gyferCeisiadau rhychwant hir (>22m)

Perfformiad dyletswydd trwm

Fem 3m -4 m dosbarth dyletswydd(addas i'w ddefnyddio'n ddwys)

200, 000+ cylchoedd blinder(vs. ~ 100, 000 ar gyfer craeniau safonol)

Bearings rholer taprogar gyfer gweithrediad llyfnach o dan lwythi trwm

Nodweddion diogelwch gwell

Breciau methu-disg deuol(system frecio ddiangen)

Amddiffyn gorlwytho(Synwyryddion mesur straen gyda larymau 90%\/110%)

Radar gwrth-wrthdrawiad(Canfod tonnau milimedr 24GHz)

Costau oes is

30% yn llai o waith cynnal a chadwna chraeniau safonol

2.7x bywyd gwasanaeth hirachmewn amgylcheddau garw

Ynni-effeithlon(Mae teclynnau codi a reolir gan VFD yn lleihau'r defnydd o bŵer)

Addasu amlbwrpas

Gwrthsefyll cyrydiad(opsiynau galfanedig dip poeth neu ddur gwrthstaen)

Nhymheredd(hyd at 300 gradd) affrwydrahamrywiadau

Rheoli Gwrth-Fyw AI(± 10mm manwl gywirdeb ar gyflymder llawn)

Cymwysiadau nodweddiadol o graeniau trawst sengl math HD

1. Prosesu Dur a Metel

Trin coil (5-25 tunnell)-Mae trawstiau math HD yn gwrthsefyll dadffurfiad o goiliau dur trwm

Trosglwyddo Ladle-trolïau wedi'u hatgyfnerthu gyda haenau sy'n gwrthsefyll gwres

Trin metel sgrap-Olwynion sy'n gwrthsefyll crafiad a bachau wedi'u hatgyfnerthu

2. Gweithgynhyrchu a Chynulliad

Planhigion Modurol-Lleoliad union beiriannau a siasi (AI Gwrth-Say)

Gosod peiriannau- Mae gwyro isel yn sicrhau cywirdeb alinio

Pwyswch Bwydo Llinell-Cylch Dyletswydd Uchel (FEM 4M) ar gyfer gweithredu'n barhaus

3. Logisteg a Warws

Trin Cynhwysydd-Gallu rhychwant hir (28m) ar gyfer ardaloedd storio mawr

Pentyrru paled trwm-teclynnau codi cyflymder deuol ar gyfer cludo cyflym a lleoliad manwl gywir

4. Concrit Adeiladu a Rhag -ddarlledu

Gosod slabiau gwag-craidd-Modd manwl gywirdeb cyflym (± 2mm)

Pont Girder Lleoli- sefydlogrwydd uchel o dan lwythi deinamig

5. Planhigion Pwer a Diwydiant Trwm

Cynnal a Chadw Tyrbinau-25- Tunnell Capasiti gyda modelau sy'n gydnaws ag ystafell lân

Cyfleusterau niwclear-Opsiynau gwrth-ffrwydrad ar raddfa ATEX

6. Prosesu papur a phren

Trin Rholio Papur-Gwrthsefyll cyrydiad (amddiffyniad C4) ar gyfer amgylcheddau llaith

Cludiant Trawst Pren- trolïau wedi'u hatgyfnerthu ar gyfer llwythi anwastad

1. Dylunio a Pheirianneg
Ymgynghoriad Cychwynnol: Mae'r broses yn dechrau gyda thrafodaethau rhwng y gwneuthurwr a'r cwsmer i ddeall gofynion gweithredol y craen, megis capasiti llwyth, rhychwant, uchder codi, a'r amgylchedd (ee defnydd dan do neu awyr agored, amodau tymheredd, ac ati).

Peirianneg ac Addasu: Mae'r tîm dylunio yn addasu'r craen, gan gynnwys y strwythur, y system godi, a nodweddion rheoli o bell radio. Paratoir lluniadau a manylebau peirianneg manwl, gan sicrhau bod y craen yn cwrdd â'r holl safonau a chodau diogelwch gofynnol.

Dyluniad y System Reoli: Mae'r system rheoli o bell radio wedi'i hintegreiddio i'r dyluniad, gan roi sylw i rwyddineb ei ddefnyddio, ystod, nodweddion diogelwch (stop brys, amddiffyn gorlwytho), a chydnawsedd â systemau eraill y craen.

2. Dewis a chaffael deunydd
Deunyddiau strwythurol: Mae deunyddiau o ansawdd uchel fel dur yn dod o brif drawst y craen, girder, cerbydau diwedd, a chydrannau strwythurol eraill. Dewisir y deunyddiau hyn am eu cryfder, eu gwydnwch, a'u gallu i wrthsefyll llwythi trwm.

Cydrannau Mecanyddol: Mae'r cydrannau ar gyfer y system hoisting, troli, olwyn craen, moduron, blychau gêr, a system rheoli o bell radio yn cael eu caffael gan gyflenwyr dibynadwy.

Cydrannau Trydanol: Mae gwifrau, paneli trydanol, switshis, dyfeisiau diogelwch, a chydrannau trydanol eraill ar gyfer system reoli'r craen hefyd yn dod o hyd.

3. Ffabrigo a Gweithgynhyrchu
Prif adeiladu trawst: Mae'r dur yn cael ei dorri, ei weldio a'i ymgynnull i ffurfio prif girder (trawst sengl) y craen. Mae'r broses hon yn aml yn cynnwys torri, plygu a weldio manwl gywirdeb i fodloni goddefiannau dylunio penodol.

Ffabrigo Cerbydau Diwedd: Mae'r cerbydau diwedd, sy'n cefnogi mecanwaith teithio'r craen, yn cael eu llunio a'u cydosod. Mae'r cydrannau hyn wedi'u cynllunio ar gyfer sefydlogrwydd a chryfder, gan sicrhau symudiad craen llyfn ar hyd y cledrau.

Cynulliad Mecanwaith Codi: Mae'r mecanwaith teclyn codi, bachyn a chodi yn cael eu cydosod, gyda moduron, gerau a phwlïau wedi'u hintegreiddio i'r system. Profir y system godi am gapasiti sy'n dwyn llwyth a gweithrediad llyfn.

Mecanweithiau teithio troli a chraeniau: Mae'r mecanweithiau teithio troli a chraeniau yn cael eu hadeiladu a'u cydosod. Mae hyn yn cynnwys yr olwynion, modur, a system reilffordd, gan sicrhau bod y craen yn symud yn llyfn ar hyd y cledrau.

Gosod Rheoli o Bell Radio: Mae'r System Rheoli o Bell Radio wedi'i gosod. Mae hyn yn cynnwys gosod y derbynyddion, antenâu, ac integreiddio'r system reoli angenrheidiol â systemau trydanol a mecanyddol y craen.

4. Integreiddio System Drydanol a Rheoli
Systemau Gwifrau a Thrydanol: Mae'r gwifrau trydanol wedi'i osod, gan gysylltu'r system hoisting, y panel rheoli, moduron, a system rheoli o bell radio. Profir y gwifrau am ddiogelwch a chydymffurfio â chodau trydanol.

Cynulliad Panel Rheoli: Mae panel rheoli'r craen wedi'i ymgynnull a'i integreiddio â'r system rheoli o bell radio. Mae'n cael ei brofi am nodweddion ymatebol a diogelwch, gan gynnwys amddiffyniad stopio a gorlwytho brys.

Nodweddion diogelwch: Mae dyfeisiau diogelwch fel switshis terfyn, synwyryddion gorlwytho, a larymau sain a golau yn cael eu gosod a'u hintegreiddio i'r system reoli. Mae'r systemau hyn yn sicrhau gweithrediad craen yn ddiogel ac yn atal difrod.

5. Profi a rheoli ansawdd
Profi Llwyth: Mae'r craen yn destun prawf llwyth i sicrhau y gall drin y capasiti pwysau penodedig. Gwneir y prawf gan ddefnyddio pwysau wedi'u graddnodi i wirio perfformiad y craen o dan amodau gweithredol.

Profi Gweithredol: Mae'r craen yn cael prawf gweithredol llawn, lle mae'n cael ei redeg trwy ei gynigion (codi, gostwng, teithio, ac ati) gan ddefnyddio'r teclyn rheoli o bell radio. Mae ymateb y craen i orchmynion, gan gynnwys larymau stopio brys a diogelwch, yn cael ei fonitro'n agos.

Profion Trydanol a Mecanyddol: Mae'r holl systemau trydanol, gan gynnwys y rheolaeth o bell radio, yn cael eu profi am ymarferoldeb a diogelwch. Mae'r moduron, y breciau a'r gwifrau trydanol yn cael eu harchwilio ar gyfer gweithredu'n iawn.

Archwiliad ar gyfer Cydymffurfio: Mae'r craen yn cael ei archwilio am gydymffurfio â safonau lleol a rhyngwladol (fel ISO, CE, neu OSHA) i sicrhau ei fod yn cwrdd â rheoliadau diogelwch. Mae'r strwythur, cydrannau sy'n dwyn llwyth, a systemau diogelwch yn cael eu gwirio'n drylwyr.

6. Cynulliad Terfynol
Cynulliad ac archwiliad terfynol: Ar ôl profi, mae'r craen wedi'i ymgynnull yn llawn, gyda'r holl gydrannau ynghlwm yn ddiogel a'u gwirio ddwywaith i gywirdeb. Mae'r rheolaeth o bell radio wedi'i ffurfweddu, ac mae'r system yn cael ei phrofi un tro olaf i sicrhau integreiddio di -dor.

Peintio a Gorffen: Mae'r craen wedi'i baentio â haenau amddiffynnol i atal cyrydiad a gwella ei ymddangosiad. Ychwanegir y cyffyrddiadau gorffen olaf at y strwythur, gan gynnwys unrhyw farciau labelu neu ddiogelwch.

Dogfennaeth: Mae'r holl ddogfennau angenrheidiol, gan gynnwys llawlyfrau, tystysgrifau cydymffurfio, adroddiadau profion, a gwybodaeth warant, yn barod ar gyfer y cwsmer.


Golwg Gweithdy:

Mae'r cwmni wedi gosod platfform rheoli offer deallus, ac wedi gosod 310 set (setiau) o drin a weldio robotiaid. Ar ôl cwblhau'r cynllun, bydd mwy na 500 o setiau (setiau), a bydd y gyfradd rhwydweithio offer yn cyrraedd 95%. 32 Mae llinellau weldio wedi'u defnyddio, mae 50 wedi'u bwriadu i'w gosod, ac mae cyfradd awtomeiddio'r llinell gynnyrch gyfan wedi cyrraedd 85%.
