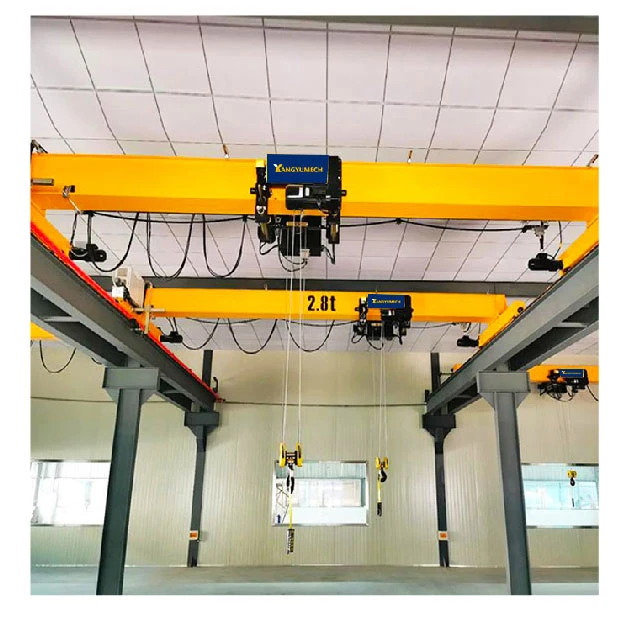

Craen Pont Safonol FEM



1. Prif Llwyth-Cydrannau Sy'n dwyn

(A) Girder Sengl (Trawst Pont)

Deunydd:-ansawdd uchelS355JR dur(fesul EN 10025).

Dyluniad:

trawst bocs(adeiladu weldio, FEM 9.511 cydymffurfio).

Wedi rholio I{0}}beam(ar gyfer{0}}craeniau dyletswydd ysgafnach).

Terfyn Gwyriad:Llai na neu'n hafal iRhychwant/700dan lwyth graddedig (FEM 9.755).

Safonau Weldio:EN 1090 (gweithdrefnau weldio ardystiedig CE).



(B) Cerbydau Diwedd (Tryciau Diwedd)

Ffurfwedd Olwyn:

Olwyn-singlo (FEM 1Am - dyletswydd ysgafn).

-olwyn ddwbl (FEM 1Bm/2m - dyletswydd canolig/trwm).

Deunydd Olwyn:Dur ffug neuneilon-wedi'i orchuddio(ar gyfer lleihau sŵn).

Mecanwaith Gyrru:

Modur wedi'i gerio (cyfradd -dyletswydd FEM 1.001).

Breciau (trorym dal Yn fwy na neu'n hafal i 1.5 x SWL).

2. Mecanwaith Codi (Teclyn codi a Throli)

(A) Teclyn codi Trydan (FEM-Dosbarthwyd)

Mathau:

Teclyn codi cadwyn (FEM 1Am-1Bm, Llai na neu'n hafal i 5 tunnell).

Teclyn codi rhaff gwifren (FEM 1Bm-2m, hyd at 20 tunnell).

Gofynion FEM Allweddol:

Graddfa Beiciau Dyletswydd (FEM 1.001).

Diogelu Gorlwytho (110% wedi'i dorri-i ffwrdd).

Diogelu Thermol (diogelwch modurol).



(B) Troli (Uned Draws Deithio)

System Drive:

Modur wedi'i gerio (FEM{0}}dosbarthedig).

Switsys terfyn (cydymffurfio FEM 9.683).

Aliniad Olwyn:Yn atal traul ar y rheilffyrdd (FEM 9.511).

3. System rhedfa (Strwythur Cefnogol)

Trawstiau rhedfa:

EN 10025 dur(S235JR/S355JR).

Terfyn gwyro:Llai na neu'n hafal iRhychwant/600(FEM 9.755).

Math o reilffordd:

Rheiliau craen A45/A55 (DIN 536).

Rheiliau bar sgwâr/crwn (ar gyfer-dyletswydd ysgafn).

Clampiau Rheilffordd:Yn atal symudiad craen wrth barcio.

4. System Drydanol a Rheoli (FEM 9.683)

(A) Cyflenwad Pŵer a Gwifrau

Foltedd:380V/415V, 3-cyfnod, 50Hz (safon IEC).

Rheoli cebl:

System Festoon(ar gyfer teithio ar y bont).

Cadwyn ynni (ar gyfer teithio ar droli).

(B) Dyfeisiau Rheoli a Diogelwch

Opsiynau Rheoli:

Rheoli pendant (IP54, FEM 9.683).

Radio o bell (EN 61000-6-2 EMC cydymffurfio).

Nodweddion Diogelwch:

Cyfyngwr gorlwytho (toriad SWL 110%).

Stop brys (EN 60204-1).

Switsys terfyn uchaf/is (FEM 9.755).

5. Diogelwch a Chydrannau Ategol

(A) Diogelwch Strwythurol

Bympars (stopiau diwedd):Rwber neu hydrolig (FEM 9.511).

System gwrth-wrthdrawiad (ar gyfer craeniau lluosog).

(B) Diogelwch Gweithredol

Dyfeisiau rhybuddio:Cyrn a goleuadau beacon (FEM 9.683).

Bachyn wedi'i inswleiddio (ar gyfer amgylcheddau ffrwydrol).

.

6. Profi ac Ardystio FEM

(A) Profion Gorfodol (FEM 9.755)

Prawf Llwyth Statig: 125% SWL(dal 10 munud).

Prawf Llwyth Dynamig: 110% SWL(prawf gweithredol).

Prawf Diogelwch Trydanol:Gwrthiant inswleiddio, sylfaen.

(B) Dogfennaeth

Adroddiad Cyfrifiadau Dylunio FEM.

Datganiad Cydymffurfiaeth CE (EN 13001, EN 60204).

Tystysgrifau Prawf (Prawf Derbyn Ffatri).

Cymhariaeth: Cydrannau FEM vs ISO

Cydran	Gofynion FEM	ISO Cyfwerth
Dyluniad Girder	Rhychwant/700 gwyriad	ISO 4301 (tebyg)
Dosbarth Dyletswydd Hoist	FEM 1Am-4m	ISO M1-M8
Diogelwch Trydanol	FEM 9.683	IEC 60204-1



Braslun



Prif dechnegol



Gwell Diogelwch a Dibynadwyedd

llymProfi llwyth FEM 9.755(125% statig, 110% deinamig) yn sicrhau cywirdeb strwythurol.

Gorfodolamddiffyniad gorlwytho, switshis terfyn, ac arosfannau bryslleihau risgiau damweiniau.

Wedi'i optimeiddio ar gyfer Cylchoedd Dyletswydd

Dosbarthiad FEM 1Am-2myn cyfateb gallu craen i ddwysedd defnydd, atal gwisgo cynamserol.

-gradd uwchS355JR hytrawstiau duraolwynion ffugymestyn oes.

Cydymffurfiad Cyfreithiol yn Ewrop

Yn cyfarfodGofynion Marcio CE(EN 13001, EN 1090, EN 60204-1).

Yn ofynnol ar gyfergwerthiannau marchnad yr UEa rheoliadau diogelwch diwydiannol.

Cost{0}Perfformiad Tymor Hir-Effeithiol

Cyfrifiadau FEM manwl gywirlleihau gor-beirianneg, gan arbed costau deunyddiau.

Cynnal a chadw is oherwyddcydrannau gwydn(ee, moduron gradd FEM, nwyddau trydanol IP54).

Addasadwy ar gyfer Anghenion Penodol

Ffurfweddadwymathau o declynnau codi(gadwyn / rhaff wifrau),dosbarthiadau dyletswydd, asystemau rheoli(pendant/o bell).



1. Gweithgynhyrchu a Llinellau Cynulliad

Modurol:Trin injan/cydran (FEM 1Bm-2m).

Peiriannau:Symud rhannau trwm mewn gweithdai.

2. Warws a Logisteg

Cilfachau llwytho:Stacio paledi (FEM 1Am-1Bm).

Canolfannau dosbarthu:Trosglwyddiad deunydd dyletswydd canolig.

3. Adeiladu a Ffabrigo Dur

Trin trawst dur(FEM 2m, hytrawstiau bocs ar gyfer llwythi trwm).

Cludiant concrit parod.

4. Ynni a Diwydiant Trwm

Gweithfeydd pŵer:Cynnal a chadw tyrbinau (dewisiadau atal ffrwydrad).

Mwyngloddio:Trin offer (-dyluniadau sy'n gwrthsefyll cyrydiad).

5. Awyrofod a Modurol

Codi rhannau awyrennau(teclynnau codi dosbarthedig FEM-cywirdeb uchel).

Cynnal a chadw gweithdy(dyletswydd ysgafn-FEM 1Am).

6. Papur, Argraffu a Phecynnu

Trin rholiau papur(FEM 1Bm, VFD ar gyfer gweithrediad llyfn).



1. Dylunio a Pheirianneg
Dadansoddiad Gofyniad: Cadarnhau gallu llwyth, rhychwant, uchder lifft, lefel awtomeiddio, modd rheoli, a nodweddion diogelwch yn seiliedig ar anghenion cwsmeriaid.

Dyluniad Strwythurol: Dyluniwch y prif drawst trawst sengl, y cerbydau pen, y troli a'r teclyn codi gan ddefnyddio meddalwedd CAD.

Dyluniad Trydanol a Rheoli: Datblygu sgematig systemau rheoli gan gynnwys rhaglennu PLC, dewis moduron, VFDs, synwyryddion, larymau, a chyd-gloeon diogelwch.

Efelychu a Dilysu: Defnyddiwch FEA (Dadansoddiad Elfennau Terfynol) ar gyfer cyfanrwydd strwythurol ac efelychiad deinamig ar gyfer rheoli symudiadau.

2. Caffael Deunydd
Ffynhonnell -dur o ansawdd uchel (Q345B neu gyfwerth) ar gyfer y prif drawst a chydrannau.

Caffael moduron, teclynnau codi, VFDs, PLCs, switshis terfyn, a systemau larwm gan gyflenwyr dibynadwy.

Sicrhau bod yr holl gydrannau'n bodloni ardystiadau a safonau perthnasol (ISO, CE, GB).

3. Ffabrigo Prif Beam
Torri: Platiau dur wedi'u torri i faint gan ddefnyddio peiriannau torri fflam / plasma CNC.

Ffurfio: Rholiwch neu siapiwch blatiau i'r proffil trawst I neu'r trawst bocs.

Weldio: Perfformio weldio flanges, gwe, a stiffeners yn dilyn manylebau gweithdrefn weldio (WPS).

Triniaeth Gwres: Lleddfu straen os oes angen i leihau anffurfiad weldio.

Peiriannu: Tyllau drilio ar gyfer cerbyd pen a gosod troli; rheiliau craen peiriant os ydynt wedi'u hintegreiddio.

Archwiliad: Gwiriwch ansawdd weldio (pelydr X- neu ultrasonic), dimensiynau, a gorffeniad arwyneb.

4. Diwedd Gwasanaeth Cludo a Throli
Gwneuthuriad Ffrâm: Torri a weldio fframiau cerbydau diwedd a fframiau troli.

Olwynion Cynulliad: Mount olwynion a gosod berynnau; cydosod modur gyrru a blwch gêr.

Gosod: Cysylltwch olwynion â fframiau a gosodwch freciau a switshis terfyn.

Profi: Profion statig a deinamig ar olwynion a breciau ar gyfer cylchdroi llyfn a dwyn llwyth.

5. Cynulliad teclyn codi
Cydosod rhaff gwifren neu declyn codi cadwyn ar y troli.

Gosod bloc bachyn, clicied diogelwch, cyfyngwr llwyth, a synwyryddion llwyth.

Cysylltwch modur teclyn codi, blwch gêr, brêc, ac amgodyddion.

Cynnal profion swyddogaethol ar gyflymder codi, gallu codi a brecio.

6. System Gwifrau a Rheoli Trydanol
Gosod ceblau modur, ceblau rheoli, a llinellau cyfathrebu.

Mount PLC, VFDs, contractwyr, a rasys cyfnewid diogelwch yn y cabinet rheoli.

Switsys terfyn gwifren, larymau, stop brys, a synwyryddion.

Rhaglen PLC gyda rhesymeg rheoli awtomataidd, cyd-gloi diogelwch, a diagnosteg.

7. Triniaeth Arwyneb
Glanhau: Tynnwch rwd, olew a malurion o bob rhan ddur.

Gorchudd preimio: Defnyddio paent preimio gwrth-cyrydu.

Paent Terfynol: Chwistrellwch -baent diwydiannol gwydnwch uchel i'w amddiffyn rhag traul a chorydiad.

Curo: Caniatewch amser sychu priodol i sicrhau ansawdd gorffen.

8. Profi Cyn-Gosod
Na-Profion Llwyth: Rhedeg craen, troli, a theclyn codi heb lwyth i wirio symudiad, cyflymder a rheolaeth.

Prawf Llwyth: Perfformio prawf llwyth graddedig fesul safonau i sicrhau gallu codi a chywirdeb strwythurol.

Gwirio Dyfais Diogelwch: Gwirio gweithrediad cyfyngydd gorlwytho, switshis terfyn, stop brys, a larymau.

Dilysu Awtomatiaeth: Profwch ddilyniannau awtomataidd, cywirdeb lleoli, ac adborth synhwyrydd.

9. Pacio a Llongau
Dadosod rhannau os oes angen ar gyfer cludo.

Diogelu cydrannau â-prawfddarllen rhwd, padin a phacio diogel.

Paratoi dogfennaeth gan gynnwys llawlyfrau defnyddwyr, canllawiau cynnal a chadw, a thystysgrifau prawf.

10. Gosod a Chomisiynu (Ar-Safle)
Ailosod cydrannau craen ar safle cwsmeriaid.

Alinio rheiliau craen a strwythur rhedfa ddiogel.

Cysylltu gwifrau pŵer a rheoli.

Calibro synwyryddion a phrofi swyddogaethau rheoli awtomataidd.

Gweithredwyr trenau a phersonél cynnal a chadw.

Trosglwyddo dogfennau ac ardystiad.


Golwg gweithdy:

Mae'r cwmni wedi gosod llwyfan rheoli offer deallus, ac wedi gosod 310 set (setiau) o robotiaid trin a weldio. Ar ôl cwblhau'r cynllun, bydd mwy na 500 o setiau (setiau), a bydd y gyfradd rhwydweithio offer yn cyrraedd 95% . 32 llinellau weldio wedi'u defnyddio, bwriedir gosod 50, ac mae cyfradd awtomeiddio'r llinell gynnyrch gyfan wedi cyrraedd 85%.
