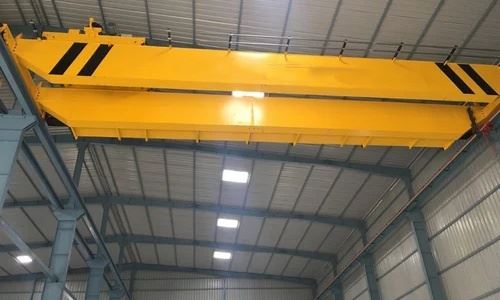

Craen Pont Trawst Dwbl Tolley

Mae Craen Pont Troli Dwbl yn fath o graen uwchben sy'n cynnwys dwy redfa gyfochrog (trawstiau) gyda phont deithiol a mecanwaith troli codi wedi'i osod ar y bont. Fe'i cynlluniwyd ar gyfer codi a symud llwythi trwm ar draws ardal waith fawr.



Cydrannau Craidd: Bearing, Gearbox, Modur, Pwmp

Man Tarddiad: Henan, Tsieina

Gwarant: 1 Flwyddyn

Pwysau (KG): 2000 kg

Fideo yn mynd allan-archwiliad: Wedi'i ddarparu

Adroddiad Prawf Peiriannau: Wedi'i Ddarparu

Dyluniad: Trawst dwbl

Effeithiolrwydd: effeithlonrwydd uchel

Cyflymder gweithredu: Gweithrediad cyflymder uchel

Sefydlogrwydd: Swyddogaeth gwrth-swing

Lliw: Dewisol

Ffynhonnell Pwer: 110V / 220V / 230V / 380V / 440V, wedi'i addasu

Rhychwant: 7.5-31.5m





1.Main trawst

1) Strwythur a Dyluniad:
Y prif belydr (a elwir hefyd yn drawst y bont) yw prif strwythur cario llwyth y craen.

Mae'n cynnwys dau drawst cyfochrog wedi'u cysylltu gan draws aelodau i ffurfio pont gref ac anhyblyg.

Mathau cyffredin:

Trawst blwch (blwch caeedig wedi'i weldio-strwythur math - cryfder uchel a gwyriad isel)

H{0}}beam (adran dur wedi'i rolio - a ddefnyddir mewn rhaglenni dyletswydd ysgafn i ganolig)

2) Deunyddiau:
Wedi'i wneud o ddur strwythurol Q235B / Q345B

Lleddfu trachywiredd-weldio a straen-i atal anffurfiad

Yn aml yn cael ei sgwrio â thywod a'i phaentio â gorchudd gwrth-cyrydu



System 2.Lifting

Y system godi yw uned swyddogaeth graidd y Craen Pont Troli Beam Dwbl, sy'n gyfrifol am godi, gostwng a lleoli llwythi trwm. Mae wedi'i osod ar y troli, sy'n teithio ar hyd y prif drawstiau.

3.Diweddcerbyd

Mae'r cerbyd terfynol (a elwir hefyd yn lori pen neu drawst pen) yn elfen strwythurol a gyrru hanfodol sydd wedi'i lleoli ar ddau ben y bont craen. Mae'n cefnogi'r prif drawstiau ac yn galluogi'r craen cyfan i deithio ar hyd y rheiliau rhedfa.
Strwythur a Swyddogaeth:
Yn gweithredu fel y sylfaen cymorth a theithio ar gyfer y prif drawstiau.
Mae gan bob craen ddau gerbyd pen, wedi'u cysylltu â phennau'r trawstiau dwbl.
Yn gartref i'r olwynion, mecanwaith gyrru, ac weithiau'r byfferau a'r ysgubwyr rheilffyrdd.





4.Crane teithio mecanwaith

Mae'r mecanwaith teithio craen yn gyfrifol am symud strwythur cyfan y craen (gan gynnwys y trawstiau dwbl, y troli a'r llwyth) yn llorweddol ar hyd rheiliau'r rhedfa. Mae wedi'i osod ar y cerbydau pen ac yn galluogi-symud pellter hir ar draws llawr y gweithdy neu'r ffatri.

5.Mecanwaith teithio Troli

Mae mecanwaith teithio'r troli yn galluogi'r teclyn codi troli (sy'n cario'r system godi) i symud yn llorweddol ar hyd y prif drawstiau dwbl. Mae'r symudiad hwn yn gosod y teclyn codi yn union uwchben y pwynt llwytho neu ollwng-ar gyfer trin deunydd yn fanwl gywir.

Hook 7.Crane

Mae'r bachyn yn-dyfais trin llwyth critigol yn system codi Craen Pont Troli Dwbl. Mae'n ymgysylltu'n uniongyrchol â'r llwyth, gan ganiatáu iddo gael ei godi, ei ddal, a'i symud yn ddiogel ac yn effeithlon.

8.Motor

Mae'r system modur mewn craen pont 50T yn un o'r ffynonellau pŵer mwyaf hanfodol ac fe'i defnyddir mewn mecanweithiau craen lluosog, gan gynnwys:

Codi (codi)

Teithio ar droli (teithio traws)

Teithio craen (teithio hir)

Mae pob un o'r systemau hyn fel arfer yn defnyddio modur pwrpasol, wedi'i gynllunio ar gyfer gweithrediadau trwm, torque uchel, a gweithrediadau cychwyn/stopio aml.

.

System larwm 9.Sound a golau & switsh terfyn

Mae'r cydrannau hyn yn hanfodol ar gyfer sicrhau gweithrediad diogel y craen trwy rybuddio personél, atal gwrthdrawiadau, a chyfyngu ar symudiad y tu hwnt i bwyntiau gosod. Maent yn gweithio gyda'i gilydd i amddiffyn offer a gweithwyr.
1) System Larwm Sain a Golau
Pwrpas:
Yn rhybuddio gweithwyr cyfagos pan fydd y craen yn symud neu'n codi.
Yn gweithredu fel rhybudd cyn-i atal damweiniau.
Yn gwella gwelededd ac ymwybyddiaeth mewn amgylcheddau swnllyd neu isel-welededd.
2) Switsys Terfyn
Pwrpas:
Mae switshis terfyn yn rheoli ystod symudiadau cydrannau craen (bachyn, troli, teithio craen) ac yn atal gor-deithio neu wrthdrawiadau.

Dyfeisiau 10.Diogelwch

1) Cyfyngwr Gorlwytho (Dyfais Amddiffyn Gorlwytho)
Swyddogaeth: Yn canfod pan fydd y llwyth yn fwy na'r gallu sydd â sgôr.

Gweithredu: Yn analluogi codi yn awtomatig os caiff ei orlwytho, gan atal difrod strwythurol.

Math: Electronig neu fecanyddol (cell llwyth neu synhwyrydd pwysau wedi'i integreiddio â bachyn, rhaff, neu drwm).

2) Newid Terfyn Codi
Swyddogaeth: Yn atal y bachyn rhag dros{0}}godi neu dros-gostwng.

Lleoliad: Wedi'i osod ger y drwm teclyn codi neu'r cynulliad bachyn.

Gweithredu: Yn atal y modur os yw'r bachyn yn cyrraedd ei derfyn teithio uchaf neu leiaf.

3) Switch Terfyn Teithio Crane
Swyddogaeth: Yn atal y craen rhag teithio ar ddiwedd y rhedfa.

Lleoliad: Wedi'i osod ar ddau ben y rhedfa.

Cam gweithredu: Yn stopio pont craen cyn iddo daro stopiau mecanyddol neu graeniau eraill.

4) Troli Symud Terfyn Teithio
Swyddogaeth: Yn atal y troli rhag rhedeg oddi ar ymyl y prif drawst.

Lleoliad: Ar ddau ben gwregys y bont.

Cam gweithredu: Torri pŵer modur y troli yn y safleoedd terfynol.

5) Botwm Stopio Argyfwng
Swyddogaeth: Yn cau holl swyddogaethau'r craen ar unwaith rhag ofn y bydd argyfwng.

Lleoliad: Ar reolydd o bell, crogdlws, neu gaban gweithredwr.

Nodwedd: Mae angen ailosod â llaw ar ôl actifadu.

6) System Larwm Sain a Golau
Swyddogaeth: Yn darparu rhybuddion gweledol a chlywadwy wrth symud neu godi craen.

Effaith: Rhybuddio personél cyfagos i gadw pellter diogel.

Modd 11.Control

Cydrannau System Reoli:
Panel Rheoli: Switsys tai, botymau, ffyn rheoli, a stop brys.

Control Relay / PLC: Yn dehongli gorchmynion gweithredwr ac yn rheoli moduron.

Uned Cyflenwi Pŵer: Yn cyflenwi trydan ar gyfer cylchedau rheoli.

Cyswllt Cyfathrebu: Ceblau gwifrau neu signalau amledd radio.

Cyd-gloi Diogelwch: Atal gorchmynion anniogel, integreiddio â switshis terfyn a larymau.



12.Sketch

Prif dechnegol





1) Cynhwysedd Llwyth Uchel

Mae dyluniad trawst dwbl yn caniatáu trin llwythi trwm, fel arfer o 5 tunnell hyd at 500 tunnell neu fwy.

Yn addas ar gyfer diwydiannau sydd angen codi trwm fel melinau dur, iardiau llongau a ffatrïoedd mawr.

2) Sefydlogrwydd Strwythurol ac Anhyblygrwydd

Mae'r strwythur trawst dwbl yn darparu ymwrthedd plygu rhagorol ac anystwythder torsional.

Yn lleihau gwyriad o dan lwyth, gan sicrhau gweithrediad diogel a sefydlog.

3) Cwmpas Rhychwant Mawr

Gall rychwantu pellteroedd hirach (hyd at 35 metr neu fwy), yn ddelfrydol ar gyfer gweithdai a warysau eang.

Yn darparu mwy o le gweithio o dan y craen o'i gymharu â chraeniau trawst sengl.

4) Trin Llwyth Llyfn a Chywir

Mae'r mecanwaith troli yn caniatáu lleoli llwythi'n gywir ar hyd y prif drawstiau.

Yn meddu ar moduron codi a theithio datblygedig (yn aml gyda VFDs) ar gyfer rheoli cyflymder llyfn.

5) Opsiynau Rheoli Amlbwrpas

Yn cefnogi caban, tlws crog, a teclyn rheoli o bell di-wifr, gan alluogi gweithrediad hyblyg i weddu i wahanol amgylcheddau gwaith.

6) Gwydnwch a Bywyd Gwasanaeth Hir

Dyluniad cadarn gyda-defnyddiau o ansawdd uchel a phrosesau gweithgynhyrchu trwyadl.

Angen cynnal a chadw isel ac yn darparu perfformiad dibynadwy dros nifer o flynyddoedd.

7) Gwell Nodweddion Diogelwch

Yn meddu ar ddyfeisiau diogelwch fel amddiffyniad gorlwytho, switshis terfyn, larymau ac arosfannau brys.

Yn lleihau'r risg o ddamweiniau a difrod.

8) Addasrwydd

Gellir ei addasu i wahanol uchderau codi, rhychwantau a chyflymder.

Yn addas ar gyfer gwahanol ddiwydiannau gan gynnwys gweithgynhyrchu, logisteg, adeiladu a chynhyrchu pŵer.



1. Gweithgynhyrchu Trwm
Melinau dur a ffowndrïau ar gyfer symud deunyddiau crai, metel tawdd, a chynhyrchion gorffenedig.

Llinellau cydosod peiriannau trwm.

Gweithfeydd gweithgynhyrchu modurol.

2. Adeiladu llongau
Trin cydrannau llongau mawr, adrannau cragen, a pheiriannau.

Symud deunyddiau trwm ar iardiau llongau a dociau.

3. Warws a Logisteg
Llwytho a dadlwytho cargo trwm.

Rheoli paledi a chynwysyddion mawr mewn cyfleusterau storio.

Terfynellau cynwysyddion ac iardiau cludo nwyddau.

4. Gweithfeydd Pŵer a Diwydiant Ynni
Gosod a chynnal a chadw tyrbinau trwm, generaduron a thrawsnewidwyr.

Trin cydrannau trwm yn ystod adeiladu neu uwchraddio peiriannau.

5. Adeiladu
Codi a lleoli cydrannau strwythurol trwm ar y safle.

Cydosod elfennau adeiladu parod.

6. Mwyngloddio a Meteleg
Cludo mwynau, mwynau ac offer.

Cynnal a chadw peiriannau mwyngloddio trwm.

7. Awyrofod ac Amddiffyn
Trin rhannau awyrennau mawr.

Cynnal a chadw offer amddiffyn a cherbydau.





1. Dylunio a Pheirianneg
Diffinio manylebau (capasiti, rhychwant, uchder codi, cyflymder, modd rheoli).

Creu lluniadau dylunio strwythurol a thrydanol manwl.

Perfformio dadansoddiad straen ac efelychiad.

Cael cymeradwyaeth cwsmeriaid.

2. Caffael Deunydd
Ffynhonnell -blatiau dur o ansawdd uchel, trychiadau, moduron, cydrannau trydanol a chaledwedd.

Gwirio bod deunyddiau'n bodloni'r safonau gofynnol (ee dur Q235B/Q345B ar gyfer trawstiau).

3. Torri a Pharatoi
Torri platiau dur a phroffiliau gan ddefnyddio peiriannau torri plasma CNC neu dorri laser.

Paratowch gydrannau trwy lanhau, dadburio a siapio.

4. Weldio & Cynulliad y Prif Trawstiau
Cydosod cydrannau trawst fesul dyluniad.

Defnyddiwch weldio awtomataidd neu â llaw (MIG, TIG, neu weldio arc tanddwr).

Perfformio triniaeth wres lleddfu straen i leihau straen weldio.

5. Gwneuthuriad Cerbydau Diwedd a Throli
Gweithgynhyrchu fframiau cerbydau pen, cydosodiadau olwynion, a fframiau troli.

Cydosod moduron, blychau gêr, breciau ac olwynion ar fframiau.

6. Triniaeth Arwyneb
Sandblast holl rannau dur i gael gwared â rhwd ac amhureddau.

Rhoi cotio paent preimio wedi'i ddilyn gan beintio terfynol (paent gwrth-cyrydiad diwydiannol -graddfa -).

7. Gosod Systemau Trydanol a Rheoli
Gosod moduron, paneli rheoli, gwifrau, switshis terfyn, larymau a synwyryddion.

Sefydlu tlws crog, caban, neu unedau rheoli o bell.

Integreiddio dyfeisiau diogelwch a phrofi cysylltiadau trydanol.

8. Cynulliad Mecanyddol
Gosod troli ar y prif drawstiau.

Atodwch fecanweithiau codi gan gynnwys rhaffau gwifren, drymiau, bachau.

Cydosod mecanweithiau teithio craen ar gerbydau pen.

9. Profi ac Arolygu
Perfformiwch brofion dim llwyth a llwyth llawn ar gyfer codi, teithio ar droli a theithio craen.

Gwiriwch switshis terfyn, dyfeisiau diogelwch, larymau, a systemau brecio.

Cynnal gwerthusiad perfformiad yn unol â safonau (ISO, FEM).

10. Addasiadau Terfynol a Sicrhau Ansawdd
Gwneud graddnodi angenrheidiol a{0}}tiwnio manwl.

Cynnal arolygiadau ac ardystiadau terfynol.

Pecyn a pharatoi ar gyfer cyflwyno.

Golwg gweithdy:

Mae'r cwmni wedi gosod llwyfan rheoli offer deallus, ac wedi gosod 310 set (setiau) o robotiaid trin a weldio. Ar ôl cwblhau'r cynllun, bydd mwy na 500 o setiau (setiau), a bydd y gyfradd rhwydweithio offer yn cyrraedd 95% . 32 llinellau weldio wedi'u defnyddio, bwriedir gosod 50, ac mae cyfradd awtomeiddio'r llinell gynnyrch gyfan wedi cyrraedd 85%.
