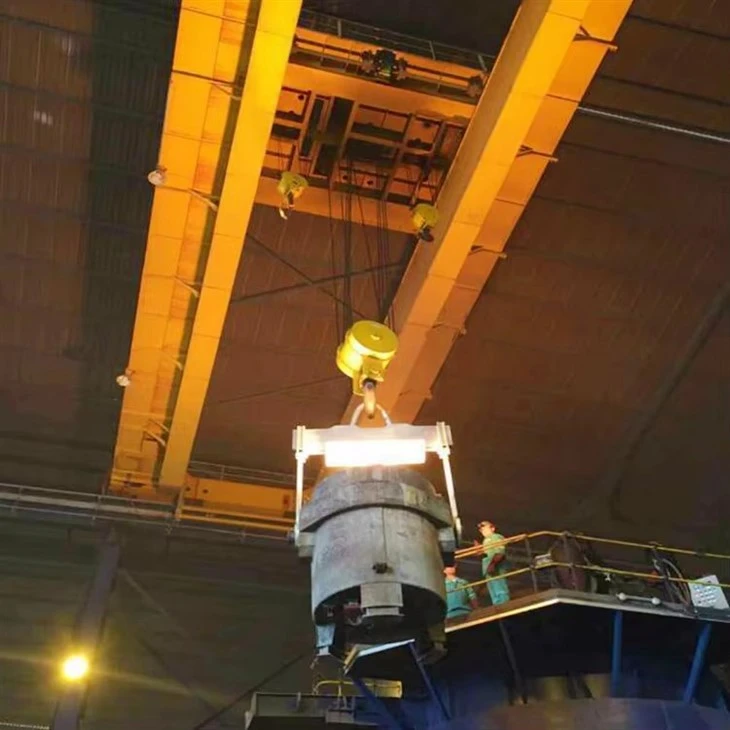

QDY Metallurgic Girder Dwbl Castio Crane Uwchben

Pam dewis craen QDY?

Rydych chi'n dewis Craen Castio Girder Dwbl Metelegol QDY dros graen uwchben safonol pan:

Mae'r Llwyth yn Beryglus:Rydych chi'n trinmetel tawdd.

Mae diogelwch yn hollbwysig:Mae canlyniadau methiant yn drychinebus. Nid yw'r systemau segur yn-agoradwy.

Mae angen manylder:Mae'r broses yn gofyn am reolaeth arllwys union i sicrhau ansawdd y cynnyrch a diogelwch gweithredwr.

Mae'r Amgylchedd yn Eithafol:Mae'r craen yn agored i wres dwys, gwreichion a llwch.

Mae Uptime yn Hanfodol:Mae'r craen yn rhan annatod o broses gynhyrchu barhaus, gwerth uchel, lle mae amser segur yn costio miloedd o ddoleri y funud.



Cymhariaeth vs Craeniau Girder Dwbl Safonol

Nodwedd	Craen Metelegol QDY	Craen Girder Dwbl Safonol
Defnydd Cynradd	Trin lletchiadau metel tawdd	Trin deunydd cyffredinol
Nodweddion Diogelwch	Systemau diangen:breciau deuol, moduron deuol, tariannau gwres	Breciau sengl safonol, dim amddiffyniad gwres arbennig
Ymlyniad Codi	Trawst codi lletwad arbenigol neu fachyn C	Bachyn safonol
Rheoli Manwl	Hynod o uchel(ar gyfer arllwys), gyda VFDs ar bob cynnig	Gall fod yn sylfaenol neu'n fanwl gywir, yn dibynnu ar yr opsiwn
Diogelu'r Amgylchedd	Uchel:Gwrthiant gwres, gwreichionen a llwch	Lleiaf
Cost	Yn Sylweddol Uwch	Is



Cydrannau Craidd: Bearing, Gearbox, Modur, Pwmp

Man Tarddiad: Henan, Tsieina

Gwarant: 1 Flwyddyn

Pwysau (KG): 2000 kg

Fideo yn mynd allan-archwiliad: Wedi'i ddarparu

Adroddiad Prawf Peiriannau: Wedi'i Ddarparu

Dyluniad: Trawst dwbl

Effeithiolrwydd: effeithlonrwydd uchel

Cyflymder gweithredu: Gweithrediad cyflymder uchel

Sefydlogrwydd: Swyddogaeth gwrth-swing

Lliw: Dewisol

Ffynhonnell Pwer: 110V / 220V / 230V / 380V / 440V, wedi'i addasu

Rhychwant: 7.5-31.5m

Mae'r craen hwn yn system gymhleth o rannau integredig sydd wedi'u cynllunio ar gyfer diogelwch a dibynadwyedd mwyaf posibl yn yr amgylchedd eithafol o drin metel tawdd. Gellir categoreiddio'r cydrannau i sawl system hanfodol.

1. System Strwythurol (Y Ffrâm Dyletswydd Trwm)

Mae'r system hon wedi'i hadeiladu i wrthsefyll pwysau aruthrol, gwres a sioc thermol.

Hytrawstiau Prif Bont (Hyrder Dwbl):Dau drawstiau blwch dur gwneuthuredig hynod o gadarn sy'n ffurfio'r prif lwyth sy'n cario trawst llorweddol. Maent wedi'u gwneud o blatiau dur tynnol uchel ac wedi'u cynllunio i wrthsefyll plygu (gwyro) o dan y llwyth lletwad llawn ac ehangu thermol.

Tryciau Diwedd a Chorsydd Teithio:Y cynulliadau ar bob pen i'r bont sy'n gartref i'r cydrannau ar gyfer symud y craen cyfan.

Olwynion Teithio:Olwynion dur dur aloi mawr, diamedr neu aloi sy'n rhedeg ar reiliau rhedfa. Yn aml mae ganddyn nhw offer-rim dwbli atal dadreiliad rhag camlinio trac.

Moduron Drive:Moduron trydan pwerus, wedi'u selio'n dda, sy'n pweru'r olwynion teithio.

Gostyngwyr Gêr Bevel:Darparwch y trorym sydd ei angen i symud y craen enfawr ar hyd y rhedfa.

System rhedfa:Y trac sefydlog y mae'r craen yn symud ymlaen. Ar gyfer craen QDY, mae hwn yn strwythur atgyfnerthu drwm, yn aml yn defnyddio rheiliau dur cryf felCw100neuCw120.

2. System Codi a Tilting (Y Peiriannau Craidd)

Dyma galon y craen castio, wedi'i ddylunio gyda diswyddiad enfawr.

Cynulliad Prif Declyn codi:Y system sylfaenol ar gyfer codi'r lletwad llawn.

Modur(ion) codi:Yn aml nodweddionmoduron deuol (gefeill -gyriant) am ddiswyddiad. Os bydd un modur yn methu, gall y llall ostwng y llwyth yn ddiogel.

Gostyngydd wedi'i anelu:Bocs gêr torque trwm, uchel sy'n trosi pŵer y modur yn rym codi.

Drwm:Y silindr dur mawr y mae'r rhaff gwifren yn cael ei glwyfo o'i amgylch.

Rhaff Gwifren ac ysgubau:Rhaff gwifren ddur sy'n gwrthsefyll gwres o safon uchel sy'n rhedeg dros bwlïau (ysgubau) a ddyluniwyd yn arbennig. Mae'r rhaff yn aml yn meddu ar offergwarchodwyr dur di-staenar gyfer gwreichionen a gwres amddiffyn.

Teclyn codi Ategol / Mecanwaith Tilting:Y system ar gyfer rheoli'r arllwys.

Fel arfer, ail uned declyn codi annibynnol neu benodedig yw honsystem hydroligsy'n cysylltu â mecanwaith gogwyddo'r lletwad.

Mae'n caniatáu i'r gweithredwr reoli ongl y lletwad yn union ar gyfer arllwys, gyda symudiad graddol iawn iawn i atal tasgu.

Trawst Codi lletwad (neu C-bachyn):Ymlyniad arbenigol, wedi'i oeri gan ddŵr neu wedi'i orchuddio-sy'n cysylltu â thrynnau'r lletwad metel tawdd. Nid yw'n fachyn safonol.



3. System Troli (Y Symudiad ar y Bont)

Ffrâm Troli:Ffrâm ddur trwm sy'n cario'r prif declyn codi a'r teclyn codi ategol ac sy'n rhedeg ar reiliau wedi'u gosod ar ben y ddau brif drawst.

Troli Drive:Mae'n cynnwys modur, brêc, a lleihäwr sy'n pweru'r olwynion i symud y troli (a'r lletwad) ar draws lled y bae craen.

4. Pŵer a System Drydanol (Y System Nerfol)

Wedi'i gynllunio ar gyfer dibynadwyedd ac amddiffyniad mewn amgylchedd garw.

Panel Rheoli wedi'i Inswleiddio / Aer -:Mae'r cabinet trydanol yn uned wedi'i selio, wedi'i inswleiddio, yn aml gyda'i system oeri ei hun, i amddiffyn cydrannau sensitif (PLCs, cysylltwyr, VFDs) rhag gwres pelydrol a llwch dargludol.

Gyriannau Amledd Amrywiol (VFDs):Gosod ar gyferpob cynnig(prif declyn codi, teclyn codi ategol, troli, teithio ar y bont). Maent yn darparu cyflymiad ac arafiad hynod esmwyth dan reolaeth, sy'n hanfodol ar gyfer atal dylanwad lletwad a sicrhau arllwysiad manwl gywir.

System Bar Dargludydd (Trac Amgaeedig):System gyflenwi pŵer gwbl gaeedig, gadarn sy'n rhedeg ar hyd y rhedfa. Mae'n llawer mwy dibynadwy ac yn gallu gwrthsefyll llwch a sblash na system festoon.

Caban y Gweithredwr:Wedi'i insiwleiddio'n drwm ac wedi'i gyflyru â gwres-gwydr adlewyrchol. Gellir ei osod ar y bont craen neu, yn fwy cyffredin, ei weithredu trwyRheoli o Bell Radioi gadw'r gweithredwr o bellter diogel.

5. Systemau Diogelwch ac Amddiffyn (Y Methiant-Safes)

Dyma beth sy'n diffinio craen castio QDY yn wirioneddol. Mae dileu swydd yn allweddol.

Systemau Brecio Deuol (Prif Declyn Codi):

Brêc Gwasanaeth:Brêc disg cynradd, wedi'i ryddhau'n drydanol.

Brêc Diogelwch:Brêc eilaidd, wedi'i gymhwyso'n fecanyddol (yn aml ar ochr cyflymder isel y lleihäwr) sy'n gweithredu fel copi wrth gefn. Mae'r ddaumethu-diogel(gwanwyn{0}}cymhwysol, rhyddhau'n drydanol).

Cyfyngydd gorlwytho:Synhwyrydd electronig sy'n atal y craen rhag codi llwyth y tu hwnt i'w gapasiti graddedig. Mae'n ddyfais diogelwch hanfodol.

System Gwrth{0}Sway:System feddalwedd ddatblygedig sy'n gweithio gyda'r VFDs i wneud iawn yn awtomatig am ac atal symudiad pendil y lletwad wrth deithio.

System Pwyso Ladle:Graddfa adeiledig sy'n darparu mesur pwysau amser real o'r metel tawdd i'r gweithredwr.

Tariannau Gwres a Gwarchodlu:Platiau amddiffynnol wedi'u gosod ar y trawstiau, tryciau diwedd, a phaneli trydanol i allwyro gwres pelydrol o'r lletwad isod.

Anemomedr:Synhwyrydd cyflymder gwynt a all rybuddio'r gweithredwr neu arafu/atal teithio craen yn awtomatig os daw cyflymder y gwynt yn beryglus i'r lletwad mawr.

Braslun

Prif dechnegol





Mae manteision y craen hwn yn cael eu diffinio gan ei nodweddion diogelwch heb eu hail, cadernid, a manwl gywirdeb mewn amodau eithafol.

1. Diogelwch a Diswyddo Ultimate

Methu-Dylunio Diogel:Dyma'r fantais graidd. Mae'r system wedi'i dylunio gyda'r athroniaeth na ddylai unrhyw bwynt methiant unigol arwain at drychineb. Mae nodweddion allweddol yn cynnwys:

Moduron Teclyn Deuol (Twin-Drive):Os bydd un modur yn methu, gall y llall ostwng y lletwad yn ddiogel.

Systemau Brecio Deuol:Yn cynnwys brêc gwasanaeth sylfaenol a brêc diogelwch eilaidd, wedi'i gymhwyso'n fecanyddol ar y teclyn codi. Mae'r ddau fel arfer wedi'u gosod yn y gwanwyn, sy'n golygu eu bod yn ymgysylltu'n awtomatig os collir pŵer.

Cyfyngydd gorlwytho:Yn atal y craen rhag codi y tu hwnt i'w gapasiti graddedig, nodwedd hanfodol o ystyried gwerth aruthrol a pherygl y llwyth.

System Pwyso Ladle:Yn darparu data pwysau amser real i'r gweithredwr, sy'n hanfodol ar gyfer rheoli prosesau a sicrhau nad yw'r llwyth yn mynd y tu hwnt i derfynau diogel.

2. Dibynadwyedd Eithriadol a Uptime

Adeiladu Cadarn:Wedi'i adeiladu â -dyletswydd trwm, trawstiau dur ffug a-cydrannau mecanyddol o ansawdd uchel i wrthsefyll defnydd parhaus mewn amgylchedd cynhyrchu 24/7 fel melin ddur. Mae lleihau amser segur yn brif yrrwr economaidd.

Cydrannau Gwarchodedig:Mae paneli trydanol wedi'u hinswleiddio ac yn aml wedi'u tymheru i amddiffyn PLCs sensitif, VFDs, a gwifrau rhag y gwres pelydrol dwys, sy'n lleihau methiannau trydanol yn sylweddol.

3. Manwl a Rheolaeth Uwch

Gyriannau Amledd Amrywiol (VFDs):Safonol ar bob cynnig (hoist, troli, pont). Mae VFDs yn caniatáu cyflymiad ac arafiad hynod llyfn, gan alluogi:

Gwrth{0}}Rheoli Sway:Yn atal y lletwad yn awtomatig rhag siglo yn ystod cludiant, yn berygl diogelwch mawr.

Arllwysiad manwl gywir:Mae'r mecanwaith codi / gogwyddo ategol yn caniatáu rheolaeth fanwl, raddol i flaen y lletwad, gan sicrhau arllwysiad cywir heb dasgu metel tawdd.

4. Adeiladwyd ar gyfer Amgylcheddau Eithafol

Gwrthiant Gwres:Yn meddu ar darianau gwres ar y trawstiau a'r tryciau diwedd, paent tymheredd uchel, ac yn aml cydrannau wedi'u hoeri â dŵr (fel y trawst codi) i amddiffyn y craen rhag difrod thermol.

Diogelu Spark a Llwch:Mae nodweddion fel gwarchodwyr rhaffau gwifren dur di-staen a chydrannau trydanol wedi'u selio yn atal difrod gan wreichion a llwch dargludol, sy'n gyffredin mewn planhigion metelegol.

5. Gwell Diogelwch Gweithredwyr ac Ergonomeg

Rheolaeth o Bell Radio:Yn caniatáu i weithredwyr reoli'r craen o bellter diogel, gyda golwg optimaidd o'r broses lletwad ac arllwys, i ffwrdd o wres a pharthau sblash posibl.

Caban wedi'i Insiwleiddio:Os yw'r caban-yn gweithredu, mae ganddo aerdymheru a gwres-gwydr adlewyrchol i amddiffyn y gweithredwr.



Mae cymhwyso'r craen hwn yn benodol iawn ac yn hanfodol i'r broses gynhyrchu sylfaenol mewn mwyndoddi metel a ffowndrïau.

1. Cais Cynradd: Trin Ladle Metel Tawdd

Y swyddogaeth graidd yw cludo lletwad wedi'i lenwi â metel tawdd a'i arllwys i lestr neu lwydni arall. Mae hyn yn cynnwys:

Ffwrnais Codi Tâl:Cludo haearn tawdd o gymysgydd neu ffwrnais chwyth i Ffwrnais Ocsigen Sylfaenol (BOF) neu Ffwrnais Arc Trydan (EAF).

Enghraifft: Symud lletwad o haearn tawdd o'r ffwrnais chwyth i'r trawsnewidydd gwneud dur.

Arllwys a Chastio:

Castio Parhaus:Bwydo dur tawdd o'r lletwad i mewn i dwndish a llwydni peiriant castio parhaus.

Ingot Casting:Arllwys metel tawdd i fowldiau mawr i ffurfio ingotau neu slabiau.

Arllwysiad ffowndri:Mewn ffowndrïau, arllwyswch haearn tawdd, dur neu fetelau eraill yn union i fowldiau tywod neu fathau eraill o fowld i greu castiau.

2. Llifau Gwaith Diwydiant Penodol

Melinau Dur Integredig:

Cludo haearn tawdd o'rffwrnais chwythi'rsiop gwneud dur.

Trin lletchwith yn ycastio parhausbae.

Ffowndrïau (fferrus ac anfferrus):

Codwch lestri arllwys (lletwad, crucibles) rhag dal ffwrneisi (ee, cupola, ffwrnais sefydlu) a'u cludo i orsafoedd arllwys i lenwi mowldiau.

Mwyndoddwyr anfferrus (Alwminiwm, Copr):

Trin crwsiblau mawr neu letw o alwminiwm tawdd neu gopr ar gyfer prosesau aloi, trosglwyddo neu gastio.



Mae'r broses weithgynhyrchu o aCraen pont castio metelegol QDYyn cynnwys rheoli ansawdd llym a pheirianneg arbenigol i sicrhau gwydnwch, ymwrthedd gwres, a diogelwch. Isod mae dadansoddiad fesul cam-o'r weithdrefn gynhyrchu:

1. Dylunio a Pheirianneg

Dadansoddi Llwyth a'r Amgylchedd– Cyfrifiadau ar gyfercapasiti codi (5–500+ tunnell), rhychwant, a gwrthsefyll gwres.

Modelu CAD/3D- Dyluniad strwythurol, efelychiadau straen (FEA), a chydymffurfiaeth âSafonau ISO, FEM, neu GB.

Addasu– Mae nodweddion dewisol (prawf-prawfddarllen, teclynnau codi wedi'u hinswleiddio, awtomeiddio) wedi'u hintegreiddio.



2. Dewis a Pharatoi Deunydd

Prif Hytrawstiau a Cherbydau Terfynol– Dur -cryfder uchel (Q345B, Q460C) neu-dur aloi sy'n gallu gwrthsefyll gwres.

Rhaffau Gwifren a Bachau- Arbennigdur aloi wedi'i drin â gwres(ar gyfer trin metel tawdd).

Cydrannau Trydanol– Ceblau, moduron a deunyddiau inswleiddio sy'n gallu gwrthsefyll tymheredd uchel.



3. Gwneuthuriad Cydrannau Allweddol

A. Adeiladu Trawst Pontydd

Torri a Weldio- plasma CNC / torri laser ar gyfer manwl gywirdeb;weldio arc tanddwr (SAW)ar gyfer-cymalau cryfder uchel.

Triniaeth Gwres– Straen{0}}ryddhau anelio i atal anffurfio.

Peiriannu- Drilio, melino, a malu wyneb ar gyfer cywirdeb cydosod.

B. Hoist & Troli Assembly

Hoist Drum & Gearbox- Wedi'i beiriannu ar gyfer gweithrediad llyfn; profi o danLlwyth â sgôr o 1.25x.

Gwres-Breciau Gwrthiannol– Breciau disg deuol neu electromagnetig ar gyfer methu-cadw'n ddiogel.

Bachyn Ladle a Clicied Diogelwch- Wedi'i ffugio a'i brofi'n ultrasonic am graciau.

C. Tryciau Diwedd a System Rhedfa

Peiriannu Olwynion a Rheilffordd- Olwynion dur caled ar gyfer bywyd traul hir.

Moduron Gyrru a Gostyngwyr- Offer gydamecanweithiau gwrth-sgidar gyfer llwythi trwm.



4. Integreiddio System Trydanol a Rheoli

System Bar Festoon/Conductor- Ar gyfer cyflenwad pŵer ar hyd y rhedfa.

Gyriannau Amledd Amrywiol (VFDs)- Ar gyfer rheoli cyflymder llyfn ac effeithlonrwydd ynni.

Cylchedau Diogelwch- Synwyryddion gorlwytho, switshis terfyn, a stop brys.

Rheolaethau Gweithredwyr— Pendant, caban, neusystemau anghysbell/awtomataidd.



5. Triniaeth Wyneb a Diogelu Cyrydiad

Sgwrio â thywod (Gradd 2.5 SA)- Yn tynnu rhwd ac yn gwella adlyniad paent.

Uchel-Paent Tymheredd/Gorchuddio– Sinc{0}}preimio cyfoethog + gwres-côt uchaf sy'n gwrthsefyll gwres (hyd at800 gradd).

Inswleiddio Cydrannau Critigol- Ffibr ceramig neu haenau anhydrin ar fachau a rhaffau.



6. Cynulliad a Phrofi

A. Gwiriadau Cyn-Cynulliad

Archwiliad dimensiwn o hytrawstiau, troli, a cherbydau pen.

Aliniad rheiliau rhedfa a thraciau craen.

B. Profi Llwyth (Yn unol â Safonau ISO 4310 / GB)

Na-Prawf Llwytho- Yn gwirio swyddogaethau modur, brêc a theithio.

Prawf Llwyth Statig – Capasiti gradd 1.25xam 10+ o funudau.

Prawf Llwyth Dynamig – Capasiti gradd 1.1xgyda symudiadau dro ar ôl tro.

Prawf Brake Argyfwng– Yn dilysu-mecanweithiau diogel methu.

C. Dilysiad Gwrthsefyll Gwres (Ar gyfer Craeniau Ffowndri)

Amlygiad-tymheredd uchel efelychiedig (os oes angen).



7. Pecynnu a Chyflenwi

Dadosod (os oes angen)- Ar gyfer craeniau mawr, mae cydrannau'n cael eu cludo ar wahân.

Pecynnu Gwrth{0}Crydu– ffilm VCI neu desiccant ar gyfer trafnidiaeth dramor.

Dogfennaeth- Llawlyfrau, adroddiadau prawf, ac ardystiadau (CE, ISO, GOST, ac ati).



8. Gosod a Chomisiynu (Ar-Safle)

Aliniad rhedfa ac ailosod craen.

Profi llwyth terfynol a hyfforddiant gweithredwr.
