Craen uwchben girder dwbl ar gyfer ffatri

Mae craen uwchben girder dwbl yn cynnwys dau wregys cyfochrog sy'n cefnogi troli teithio gyda theclyn codi. Mae'n rhedeg ar ben trawstiau rhedfa wedi'u gosod ar hyd nenfwd y ffatri neu'r strwythur adeiladu.



Cydrannau craidd: dwyn, blwch gêr, modur, pwmp

Man Tarddiad: Henan, China

Gwarant: 1 flwyddyn

Pwysau (kg): 2000 kg

Arolygiad allblyg fideo: Wedi'i ddarparu

Adroddiad Prawf Peiriannau: Wedi'i ddarparu

Dylunio: trawst dwbl

Effeithiolrwydd: effeithlonrwydd uchel

Cyflymder gweithredu: gweithrediad cyflym

Sefydlogrwydd: swyddogaeth gwrth-swing

Lliw: Dewisol

Ffynhonnell Pwer: 110V\/220V\/230V\/380V\/440V, wedi'i addasu

Rhychwant: 7. 5-31. 5m





Trawst 1.main

1) Strwythur
Dyluniad wedi'i weldio ar gyfer blwch (mae'n well ar gyfer capasiti llwyth uchel ac anhyblygedd)

Neu i-beam wedi'i rolio gydag atgyfnerthu (ar gyfer cymwysiadau ysgafnach ar ddyletswydd neu gost-sensitif)

Wedi'i weldio'n llawn i'r cerbydau diwedd gan ddefnyddio weldio cryfder uchel

2) Deunydd
Dur strwythurol aloi isel cryfder uchel fel Q235b, Q345b, neu gyfwerth

Gwell ymwrthedd blinder a gwydnwch



System 2. Codi

Mecanwaith codi: Mae modur, blwch gêr, drwm, rhaff wifren, a bloc bachyn yn gweithio gyda'i gilydd i godi'r llwyth.
Ffrâm troli: Yn gartref i'r teclyn codi ac yn symud ar hyd rheiliau sydd wedi'u gosod ar ben y prif wregysau.
Bloc bachyn: Yn glynu wrth y llwyth ac yn symud yn fertigol trwy'r rhaff wifren.
Rhaff Gwifren: Mae rhaff dur cryfder uchel yn gwyntio o amgylch drwm i godi neu ostwng y bachyn.
Modur a Blwch Gêr: Mae'n darparu pŵer a torque i'r drwm trwy gerau lleihau.

3.endcherbydau

Swyddogaethau Allweddol
Yn cynnal y prif wregysau ac yn eu cysylltu â rhedfa'r craen

Yn gartref i'r olwynion teithio sy'n rhedeg ar reiliau wedi'u gosod ar y trawstiau rhedfa

Yn cynnwys y system gyriant teithio craen (modur + blwch gêr + brêc)

Yn sicrhau symudiad llyfn, wedi'i alinio o'r craen ar draws rhychwant y ffatri





Mecanwaith teithio 4.crane

Egwyddor Weithio
Modur yn cychwyn: Mae ynni trydanol yn pweru'r modur gyrru.

Blwch Gêr yn ymgysylltu: Mae allbwn modur yn cael ei leihau a chynyddir y torque.

Troi siafft yrru: Mae olwynion yn cylchdroi ac yn symud y craen ar hyd y rheiliau rhedfa.

Brecio: Mae brêc yn ymgysylltu'n awtomatig pan fydd pŵer yn cael ei dorri, gan ddal y craen yn ei le.

Mecanwaith Teithio 5.trolley

Nodweddion Dylunio
Cynllun cryno ar gyfer ystafell le isel a dull bachyn da

Dyluniad pedair olwyn neu chwe olwyn yn dibynnu ar lwyth a rhychwant

Olwynion wedi'u gwneud o ddur ffug, wedi'u trin â gwres ar gyfer gwrthiant gwisgo

Gellir rheoli moduron ar gyfer cyflymiad a brecio llyfnach

Pinion neu yriant olwyn uniongyrchol, yn dibynnu ar ddyluniad a maint

Olwyn 6.crane

1) Buddion Achos Defnydd Ffatri
Gwydnwch uchel ar gyfer dyletswydd trwm, defnydd parhaus

Yn sicrhau olrhain manwl gywir ar hyd rheiliau hyd yn oed gyda llwythi amrywiol

Mae gwrthiant rholio isel yn cynyddu effeithlonrwydd ac yn lleihau'r defnydd o bŵer

Bywyd gwasanaeth hir heb lawer o waith cynnal a chadw os yw'n cael ei alinio'n iawn a'i iro'n iawn

2) Awgrymiadau Arolygu a Chynnal a Chadw
Gwiriwch wisgo fflans yn rheolaidd, cyflwr troed, a dwyn sŵn

Sicrhewch aliniad â rheiliau rhedfa i osgoi gwisgo annormal

Defnyddio'r amserlen iro i gynnal y perfformiad gorau posibl

Amnewid os yw smotiau gwastad, craciau, neu ddifrod fflans yn digwydd

7.crane bachyn

Deunydd a gweithgynhyrchu
Deunydd: dur aloi ffug cryfder uchel (ee, 20mn, 34crnimo6, 35crmo)
Triniaeth Gwres: wedi'i normaleiddio neu ei ddiffodd + wedi'i dymheru ar gyfer caledwch ac ymwrthedd blinder
Dull Gweithgynhyrchu: Die Caeedig yn ffugio + peiriannu CNC ar gyfer cywirdeb a dibynadwyedd
Gorffeniad Arwyneb: wedi'i sgleinio â gorchudd gwrth-rhwd neu dduo ar gyfer ymwrthedd cyrydiad

8.motor

Mae'r modur yn bwerdy craen uwchben girder dwbl. Defnyddir gwahanol moduron ar gyfer gwahanol symudiadau craen, megis:

Modur codi - lifftiau a gostwng y llwyth

Modur Teithio Troli - yn symud y troli ar draws girder y bont

Modur Teithio Crane - Yn gyrru'r craen gyfan ar hyd y rhedfa

Dewisir pob modur yn seiliedig ar ei gylch dyletswydd, torque, cyflymder a manwl gywirdeb rheoli.

.

System larwm a switsh terfyn 9.sound and Light

1) System larwm sain a golau
Pwrpas:
I rybuddio gweithwyr o symud craen neu amodau annormal i atal damweiniau a gwella diogelwch gweithredol.
2) Cyfyngu switshis
Pwrpas:
I atal symud yn awtomatig pan gyrhaeddir terfyn penodol (ee uchder teclyn codi uchaf, safle troli) i atal difrod mecanyddol neu wyrdroi.

10. Dyfeisiau Diogelwch

Dyfais Amddiffyn Gorlwytho: Yn atal llwythi codi y tu hwnt i gapasiti sydd â sgôr trwy dorri pŵer teclyn codi i ffwrdd wrth ei orlwytho
Switshis terfyn uchaf ac isaf: yn stopio codi cynnig ar deithio bachyn ar y mwyaf\/min er mwyn osgoi cebl yn cael ei alw neu ei lacio
Dyfais gwrth-wrthdrawiad: Yn canfod craeniau neu rwystrau cyfagos i atal gwrthdrawiadau (gan ddefnyddio radar neu synwyryddion is-goch)
Stop Brys (E-STOP): Yn torri'r holl bŵer ar unwaith i gynigion craen wrth gael ei bwyso, i'w gau'n gyflym
System Monitro Brake: Yn sicrhau bod breciau craen yn gweithredu'n iawn ac yn ymgysylltu yn ôl yr angen
Dangosydd Munud Llwyth (LMI): yn monitro pwysau llwyth ac ongl ffyniant (os yw'n berthnasol), yn rhybuddio neu'n torri pŵer pan fyddant yn anniogel
Stopiau Clustogi Crane: Mae byfferau corfforol ar redfa yn dod i ben i amsugno effaith ac atal dadreilio craen
Switshis Terfyn Teithio: Atal craen a throli rhag symud y tu hwnt i redfa ddynodedig neu bennau girder
Synhwyrydd llac rhaff wifren: Yn canfod llac wrth godi rhaff i atal ymglymiad neu lwyth wedi'i ollwng
Diogelu Methiant Cyfnod: Yn atal difrod modur neu weithrediad anniogel os bydd colli cyfnod trydanol yn digwydd
Amddiffyn gor-gyflymder: yn monitro ac yn atal cyflymderau anniogel wrth godi neu deithio
Amddiffyn Thermol: Yn amddiffyn moduron rhag gorboethi trwy fonitro synwyryddion tymheredd

Modd 11.Control

1) Rheoli tlws crog
Disgrifiad: tlws crog rheoli â gwifrau gyda botymau gwthio neu reolaethau ffon reoli.

Manteision:

Syml a dibynadwy

Gweithredwr yn aros yn agos at y llwyth ar gyfer trin yn union

Defnydd: Yn gyffredin mewn gweithdai neu setiau ffatri bach.

2) Rheoli o Bell Radio
Disgrifiad: Trosglwyddydd anghysbell llaw diwifr yn rheoli cynigion craen.

Manteision:

Mwy o ryddid symud i'r gweithredwr

Gwell diogelwch trwy weithredu ar bellter diogel

Nodweddion: Fel arfer yn cynnwys stop brys a sianeli rheoli lluosog.

Defnydd: Fe'i defnyddir yn helaeth mewn ffatrïoedd mawr a chymwysiadau awyr agored.

3) Rheoli Caban
Disgrifiad: Mae'r gweithredwr yn eistedd mewn caban wedi'i osod ar bont y craen.

Manteision:

Gwelededd da dros y llwyth a'r man gwaith

Yn addas ar gyfer gweithrediadau trwm, ar raddfa fawr neu barhaus

Defnydd: Wedi'i ddarganfod mewn planhigion diwydiant trwm a melinau dur.

4) Rheolaeth lled-awtomatig ac awtomatig
Disgrifiad: System reoli gyfrifiadurol gyda PLC a synwyryddion.

Manteision:

Cynigion manwl gywir, ailadroddadwy

Llai o flinder gweithredwyr a mwy o gynhyrchiant

Integreiddio ag Awtomeiddio Ffatri (MES, ERP)

Defnydd: Ffatrioedd pen uchel a llinellau cynhyrchu awtomataidd.

5) Nodweddion rheoli sy'n gyffredin i bob modd
Gyriannau Amledd Amrywiol (VFD): Ar gyfer cyflymiad llyfn, arafu a rheoli cyflymder.

Stop brys: Yn atal pob cynnig craen ar unwaith.

Integreiddio Monitro Llwyth: Yn atal amodau gorlwytho.

Cyd -gloi: Yn sicrhau dilyniant diogel o weithrediadau.



12.Sketch

Prif Dechnegol





1. Capasiti llwyth uwch
Yn cynnal llwythi trymach fel arfer yn amrywio o 10 tunnell hyd at 100 tunnell neu fwy.

Mae gwregysau dwbl yn darparu mwy o gryfder a sefydlogrwydd o gymharu â chraeniau girder sengl.

2. hyd rhychwant mwy
Yn gallu gorchuddio rhychwantu pont hirach i ddarparu ar gyfer ardaloedd gwaith mwy.

Yn addas ar gyfer lloriau ffatri eang, warysau a gweithfeydd gweithgynhyrchu trwm.

3. Gwell sefydlogrwydd ac anhyblygedd
Mae'r dyluniad girder deuol yn lleihau gwyro dan lwyth.

Yn sicrhau codi mwy diogel a llyfnach gyda llai o ddirgryniad neu siglen.

4. Gwell uchder codi
Yn caniatáu defnyddio teclynnau codi mwy gyda bachau dyfnach, gan wneud y mwyaf o uchder codi.

Yn ddefnyddiol mewn ffatrïoedd â nenfydau uchel neu lle mae angen y dull bachyn mwyaf.

5. Gwydnwch gwell
Adeiladu cadarn sy'n addas ar gyfer cymwysiadau diwydiannol ar ddyletswydd trwm.

Bywyd gwasanaeth hirach gyda chynnal a chadw llai aml o dan ddefnydd trwm.

6. Hyblygrwydd ac Addasu
Gellir gosod offer codi datblygedig fel codwyr magnetig, trawstiau taenwr, neu godwyr gwactod.

Hawdd i addasu rheolyddion, dyfeisiau diogelwch, a nodweddion awtomeiddio.

7. Gweithrediad Effeithlon
Yn gallu codi a chyflymder codi a theithio cyflymach, gan wella cynhyrchiant.

Yn cefnogi lleoliad llwyth manwl gywir gyda dulliau rheoli uwch (VFD, PLC).

8. Diogelwch
Wedi'i gynllunio i integreiddio dyfeisiau diogelwch lluosog ar gyfer amddiffyn gorlwytho, cyfyngu switshis, ac arosfannau brys.

Yn lleihau'r risg o ddamweiniau a difrod offer.

9. Cost-effeithiolrwydd ar gyfer llwythi trwm
Yn fwy darbodus na chraeniau girder sengl lluosog ar gyfer yr un gallu a rhychwant.

Cyfanswm cost perchnogaeth is oherwydd gwydnwch ac effeithlonrwydd.





1. Gweithgynhyrchu Trwm
Trin cydrannau trwm mewn diwydiannau fel modurol, awyrofod, adeiladu llongau a chynhyrchu peiriannau.

Symud deunyddiau crai, gwasanaethau, a chynhyrchion gorffenedig yn effeithlon ar lawr y ffatri.

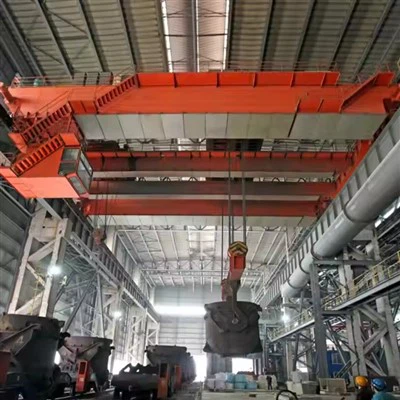

2. Prosesu Dur a Metel
Cludo coiliau dur, platiau, trawstiau, a rhannau metel wedi'u ffugio.

A ddefnyddir mewn melinau rholio, ffowndrïau, a phlanhigion saernïo metel.

3. Planhigion Pwer a Sector Ynni
Cynnal a chadw a gosod offer trwm fel tyrbinau, generaduron a thrawsnewidwyr.

Trin rhannau mawr ar gyfer gweithfeydd pŵer hydro, thermol a niwclear.

4. Concrit Adeiladu a Rhag -ddarlledu
Codi elfennau concrit rhag -ddarlledu fawr fel trawstiau, colofnau a phaneli.

Trin deunydd mewn ffatrïoedd rhag-ddarlledu neu safleoedd adeiladu gyda chynlluniau ar ffurf ffatri.

5. Warws a logisteg
Symud paledi trwm, cynwysyddion, a nwyddau swmpus mewn warysau mawr a chanolfannau dosbarthu.

Llwytho a dadlwytho cargo trwm o lorïau neu reilffyrdd.

6. Diwydiant Modurol
Llinell ymgynnull yn trin peiriannau, siasi a rhannau'r corff.

Yn hwyluso llif cynhyrchu ac yn gwella effeithlonrwydd ffatri.

7. Iardiau Llongau a Diwydiannau Ar y Môr
Cludo cydrannau llongau trwm, peiriannau a modiwlau ar y môr.

Trin rhannau swmpus a rhy fawr yn ddiogel ac yn fanwl gywir.





1. Dylunio a Pheirianneg
Dadansoddiad Gofyniad: Aseswch gapasiti llwyth, rhychwant, uchder codi, ac amodau gweithredol.

Dyluniad Strwythurol: Dylunio Prif Wirders, Cerbydau Diwedd, Trolli, a Strwythur Cymorth gan ddefnyddio Meddalwedd CAD.

Manyleb Cydran: Dewis Moduron, Breciau, Systemau Rheoli, Dyfeisiau Diogelwch a Chydrannau Trydanol.

Cyfrifiadau Straen a Diogelwch: Perfformio dadansoddiad FEM (dull elfen gyfyngedig) i sicrhau cryfder a gwydnwch.

2. Caffael deunydd
Archebwch ddeunyddiau crai o ansawdd uchel fel platiau dur strwythurol, sianeli a rhannau mecanyddol.

Ffynhonnell cydrannau trydanol a mecanyddol o gyflenwyr dibynadwy.

3. Torri a saernïo
Torri dur: Torri platiau dur ac adrannau i'w maint gan ddefnyddio plasma CNC neu beiriannau torri laser.

Plygu a Rholio: Siâp rhannau dur fel gwregysau neu drawstiau os oes angen.

Weldio: Cydosod prif wregysau, cerbydau diwedd, a fframiau troli trwy weldio MIG\/MAG.

Peiriannu: Rhannau peiriant fel siafftiau olwyn, gerau, a gorchuddion dwyn i oddefiadau manwl gywir.

4. Triniaeth Arwyneb
Glanhau: Tynnwch rwd, olew, a baw trwy ffrwydro tywod neu ffrwydro saethu.

Primio a phaentio: Cymhwyso paent primer a gradd ddiwydiannol ar gyfer amddiffyn cyrydiad ac estheteg.

5. Cynulliad
Cynulliad Mecanyddol: Cydosod gwregysau, troli, cerbydau diwedd, olwynion a mowntiau modur.

Gosod rhannau mecanyddol: Moduron ffit, breciau, blychau gêr, switshis terfyn, a larymau.

Gwifrau Trydanol: Gosod paneli rheoli, cysylltu moduron, switshis terfyn, a systemau larwm.

6. Profi ac Arolygu
Prawf llwyth statig: Gwirio cywirdeb strwythurol o dan amodau sydd â sgôr a gorlwytho.

Prawf Gweithredol: Rhedeg codi, teithio troli, a swyddogaethau teithio craen i wirio llyfnder a rheolaeth.

Prawf Dyfeisiau Diogelwch: Gwiriwch yr holl switshis terfyn, amddiffyn gorlwytho, arosfannau brys, a larymau.

Archwiliad Ansawdd: Sicrhau cydymffurfiad â manylebau a safonau dylunio (ISO, EN, ASME).

7. Pecynnu a Llongau
Dadosod (os oes angen) ar gyfer cludo haws.

Sicrhewch becynnu gyda deunyddiau amddiffynnol i atal difrod wrth ei gludo.

Llong i safle cwsmer gyda llawlyfrau manwl a chyfarwyddiadau gosod.

8. Gosod a Chomisiynu
Cynulliad a gosod ar y safle gan dechnegwyr cymwys.

Profion terfynol o dan amodau gweithredol.

Gweithredwyr hyfforddi ar ddefnydd a chynnal a chadw diogel.

Golwg Gweithdy:

Mae'r cwmni wedi gosod platfform rheoli offer deallus, ac wedi gosod 310 set (setiau) o drin a weldio robotiaid. Ar ôl cwblhau'r cynllun, bydd mwy na 500 o setiau (setiau), a bydd y gyfradd rhwydweithio offer yn cyrraedd 95%. 32 Mae llinellau weldio wedi'u defnyddio, mae 50 wedi'u bwriadu i'w gosod, ac mae cyfradd awtomeiddio'r llinell gynnyrch gyfan wedi cyrraedd 85%.
