Craen Gorbenion Girder Dwbl 40T

Mae Craen Uwchben Girder Dwbl 40 tunnell (40,000 kg / 88,000 lbs) yn fath o graen EOT (Teithio Uwchben Trydan) lle mae'r troli teclyn codi yn rhedeg ar ben dau drawstiau pont cyfochrog. Cefnogir y trawstiau hyn gan lorïau pen sy'n teithio ar hyd trawstiau rhedfa wedi'u gosod ar y colofnau adeiladu neu'r cynheiliaid annibynnol.





Cymhariaeth: QE vs Craeniau Gorbenion Eraill

Nodwedd	Math QE (Trydan Safonol)	Math QL (Dyletswydd Ysgafn)	Math QC (Dyletswydd Ddifrifol)
Cylch Dyletswydd	M3/M4 (Canolig/Trwm)	M2/M3 (Golau/Canolig)	M6/M7 (Difrifol/Difrifol Iawn)
Defnydd Nodweddiadol	Gweithgynhyrchu Cyffredinol, Warysau	Gweithdai, Cynulliad Ysgafn	Melinau Dur, Ffowndrïau
Gweithrediad	Trydan	Trydan neu Lawlyfr	Trydan
Cadernid	Diwydiannol Safonol	-Dyletswydd ysgafn	Dyletswydd-Trwm

Casgliad:Mae'rCraen Uwchben QEyw asgwrn cefn cyfleusterau diwydiannol di-ri. Mae ei weithrediad trydan, ei ddyluniad dyletswydd safonol, a'i opsiynau cyfluniad amlbwrpas yn ei wneud yn ddewis ymarferol, effeithlon a dibynadwy ar gyfer y mwyafrif helaeth o dasgau trin deunydd sy'n gofyn am fwy na dim ond codi ysgafn achlysurol. Dyma'r ateb i fusnesau sy'n ceisio gwella cynhyrchiant gyda system codi gorbenion dibynadwy a chost-effeithiol.



Cydrannau Craidd: Bearing, Gearbox, Modur, Pwmp

Man Tarddiad: Henan, Tsieina

Gwarant: 1 Flwyddyn

Pwysau (KG): 4000 kg

Fideo yn mynd allan-archwiliad: Wedi'i ddarparu

Adroddiad Prawf Peiriannau: Wedi'i Ddarparu

Dyluniad: Trawst dwbl

Effeithiolrwydd: effeithlonrwydd uchel

Cyflymder gweithredu: Gweithrediad cyflymder uchel

Sefydlogrwydd: Swyddogaeth gwrth-swing

Lliw: Dewisol

Ffynhonnell Pwer: 110V / 220V / 230V / 380V / 440V, wedi'i addasu

Rhychwant: 7.5-31.5m

1. Strwythur y Bont

Dyma'r prif fframwaith cario llwyth.

Prif Hytrawstiau (2):Y prif drawstiau hydredol, yn nodweddiadol o ddyluniad adran y blwch ar gyfer cymwysiadau dyletswydd trwm fel 40T. Maent yn cael eu weldio am gryfder ac anhyblygedd.

Tryciau Diwedd (2):Wedi'u lleoli ar bob pen i'r bont, maent yn gartref i'r olwynion, y gyriannau a'r pwyntiau cysylltu i'r hytrawstiau.







Breciau:Wedi'i osod ar y moduron gyriant i atal symudiad y bont.

Gostyngwyr/Blychau gêr:Camwch i lawr cyflymder modur i gyflymder olwyn priodol.

Olwynion (4 neu 8):Olwynion dur ffug sy'n reidio ar y rheiliau rhedfa. Yn aml mae gan graen 40T lorïau diwedd 4-olwyn, ond gall ddefnyddio 8 (dau fesul cornel) ar gyfer cynhwysedd neu rychwant uchel iawn.

System Bridge Drive:Pweru'r teithio hydredol (symud craen).

Moduron Drive (2):Un modur fesul lori pen, wedi'i gydamseru ar gyfer teithio'n syth.



2. Troli Hoist

Yr uned sy'n cario'r teclyn codi ac yn symud yn groes ar drawstiau'r bont.

Ffrâm Troli:Ffrâm ddur anhyblyg gydag olwynion sy'n rhedeg ar reiliau wedi'u gosod ar ben hytrawstiau'r bont.

System Gyriant Troli:

Modur Drive:Pwerau teithio traws (symud troli).

Lleihäwr/Blwch Gêr:Yn debyg i bont gyrru.

Olwynion:Yn nodweddiadol 4 neu fwy, yn rhedeg ar y rheiliau trawst bont.

Uned Prif Hoist:Y mecanwaith codi craidd.

Modur teclyn codi:Modur AC pŵer uchel gyda brêc codi pwrpasol (brêc disg diogel yn aml yn methu).

Lleihäwr teclyn codi / blwch gêr:Blwch gêr cymhareb uchel i drosi cyflymder modur yn gylchdroi drwm pwerus.

Drwm:Silindr dur mawr y mae'r rhaff gwifren wedi'i chlwyfo arno. Wedi'i rhigol ar gyfer bylchau rhaff priodol.

Rhaff Gwifren:Llinynnau lluosog, -dur gradd uchel, maint ar gyfer 40T+ gyda ffactor diogelwch mawr (ee, lleiafswm 6:1).

Bloc Bachyn:Y cynulliad sy'n cysylltu â'r llwyth. Am 40T, dyma a-bloc ysgub lluosog(ee, 4 neu 5 ysgub) i leihau'r llwyth rhaffau drwoddreeving. Yn cynnwys bachyn dur ffug trwm gyda chlicied diogelwch.

Teclyn codi Ategol (Dewisol ond cyffredin ar 40T):Teclyn codi llai, cyflymach (ee, gallu 5T neu 10T) wedi'i osod ar yr un troli ar gyfer llwythi ysgafnach, gan gynyddu amlochredd.

3. System rhedfa

Y seilwaith sefydlog.

Trawstiau rhedfa:Fel arfer trawstiau I{0}}dur toll trwm neu drawstiau blwch gwneuthuredig ynghlwm wrth golofnau'r adeilad neu strwythur cynnal pwrpasol.

Rheiliau rhedfa:Rheiliau craen safonol (ee, A120, proffil QU100) wedi'u cau'n ddiogel ar drawstiau'r rhedfa.

Arosfannau Rheilffordd:Byfferau ffisegol ar ddau ben y rhedfa i atal gor-deithio.

Systemau dargludydd:Cyflwyno pŵer i'r craen symudol.

Prif borthwr:Ar gyfer y dreif bont. Gall fodSystem Festoon(trolïau cebl ar drawst I-) neuBar Arweinydd Amgaeedig(bariau ynysig mewn amgaead).

Porthwr Troli:Yn cyflenwi'r troli teclyn codi, yn aml gan ddefnyddio aFestoonneuRîl Cebl.

4. Systemau Trydanol a Rheoli

Prif gyflenwad pŵer:Cyflenwad AC amperage uchel (ee, 415V/3 Phase/50Hz neu 480V/3 Phase/60Hz) drwy aPrif switsh DatgysylltuneuTorrwr Cylchdaithar y bont.

Caban Rheoli/Cab (Dewisol):Caban gweithredwr wedi'i atal o'r bont. Yn gyffredin ar gyfer-trwm,-defnyddio craeniau 40T yn aml.

Gorsaf Pendant (Amgen):Gorsaf botwm gwthio llaw neu lawr ar gyfer rheoli daear trwy gebl rheoli foltedd isel.

Rheolaeth Anghysbell Radio (Dewis Modern Cyffredin):Yn caniatáu gweithrediad diwifr o'r llawr, gan ddarparu symudedd a'r man gwylio gorau i'r gweithredwr.

Panel Rheoli / Amgaead:Cysylltwyr tai, gyriannau amledd amrywiol (VFDs - sy'n hanfodol ar gyfer cyflymiad llyfn, rheoledig a thrin llwyth yn fanwl gywir ar graen 40T), PLC (Rheolwr Rhesymeg Rhaglenadwy), a dyfeisiau amddiffyn gorlwytho.

Switsys Terfyn:

Teclyn codi Terfyn Uchaf/Is:Yn torri pŵer yn awtomatig ar y terfynau diogel uchaf a gwaelod.

Terfynau Teithio Pont a Throli:Yn atal y craen neu'r troli rhag taro'r arosfannau diwedd.

Anemomedr (os yw yn yr awyr agored):Synhwyrydd cyflymder gwynt sy'n larymau ac yn analluogi gweithrediad craen mewn gwyntoedd cryfion.

5. Cydrannau Diogelwch (Hanfodol ar gyfer 40T)

Cyfyngydd gorlwytho: A gorfodol a beirniadoldyfais sy'n mesur y llwyth gwirioneddol ar y bachyn ac yn atal codi y tu hwnt i 105-110% o'r capasiti graddedig (40T).

Gwrth{0}Systemau Gwrthdrawiad:Synwyryddion i atal gwrthdrawiadau rhwng craeniau lluosog ar yr un rhedfa.

Dyfeisiau Rhybudd:Ffacon sy'n cylchdroi a larwm clywadwy (corn/cloch).

Botymau Stopio Argyfwng:Wedi'i leoli mewn sawl man hygyrch.

Llwyfannau ac Ysgolion Cerdded:Ar gyfer mynediad diogel archwilio a chynnal a chadw ar hyd y bont ac i'r troli.

Hylifau Gwrth Dân:Mewn systemau hydrolig (os yw'n berthnasol ar gyfer breciau neu swyddogaethau eraill).



Braslun

Prif dechnegol





Manteision Sylfaenol (yn erbyn Craeniau Girder Sengl)

Cynhwysedd Codi Uwch a Gwell ar gyfer Defnydd Dyletswydd Trwm:Mae'r trawstiau dwy bont yn dosbarthu'r llwyth yn fwy cyfartal, gan wneud y capasiti 40T yn fan cychwyn ar gyfer dyluniadau trawst dwbl cadarn. Fe'u hadeiladir yn gynhenid ​​ar gyfer gwasanaeth difrifol a defnydd aml.

Uchder Bachyn Mwy / Lifft:Mae'r troli teclyn codi yn rhedegar beno'r gwregysau, nid oddi tanynt. Mae'r dyluniad hwn yn gwneud y mwyaf o'r pellter critigol rhwng y bachyn a rhedfa'r craen, gan ganiatáu i chi godi llwythi'n uwch yn eich adeilad-gan ddefnyddio uchder llawn eich cyfleuster.

Gallu Rhychwant Hirach:Mae hytrawstiau dwbl yn llawer mwy anhyblyg, sy'n eu galluogi i rychwantu pellteroedd mwy rhwng rhedfeydd ({0}} metr/100+ troedfedd yn aml) heb orwyro (sagging). Mae hyn yn hanfodol ar gyfer gweithdai neu warysau eang.

Gwell Dull Bachau:Gall y troli deithio o ochr-i-ochr (croes-deithio) i benion y trawstiau. Ar y cyd â theithio hir y craen cyfan, mae hyn yn caniatáu i'r bachyn gyrraedd bron pob cornel o'r llawr adeiladu, gan leihau ardaloedd "marw".

Troli a theclyn codi dyletswydd trymach:Wedi'i gynllunio i ddarparu ar gyfer trolïau modur a theclynnau codi mwy, mwy pwerus. Mae hyn yn caniatáu ar gyfer:

Teclynnau codi ategol:Ychwanegu teclyn codi eilaidd llai yn hawdd (ee, 5T neu 10T) ar gyfer lifftiau ysgafnach aml.

Ymlyniadau Codi Arbenigol:Mae integreiddio cydio, magnetau, neu godwyr gwactod yn symlach.

---

Manteision Gweithredol a Pherfformiad

Cylch Dyletswydd Uwch a Gwydnwch:Wedi'u hadeiladu gyda chydrannau mwy cadarn (olwynion, gyriannau, breciau), maent wedi'u cynllunio ar eu cyferDosbarth C (Cymedrol) i Ddosbarth F (Difrifol Parhaus)gwasanaeth. Gallant drin mwy o lifftiau yr awr, amseroedd rhedeg hirach, ac amgylcheddau llymach.

Symudiad Llyfnach a Mwy Cywir:Mae'r tryciau pen deuol (ar bob ochr) yn darparu sefydlogrwydd ac aliniad gwell, gan arwain at deithio llyfnach, llai o ddylanwad llwyth, a lleoliad mwy manwl gywir sy'n hanfodol ar gyfer llwythi sensitif neu werthfawr.

Llai o Gwyriad a Dirgryniad:Mae -adeiladu'r girder blwch yn cynnig anhyblygedd sylweddol uwch. Mae hyn yn golygu llai o wyriad fertigol (sag) wrth godi a llai o sgiwio ochrol wrth deithio, gan arwain at weithrediadau mwy diogel a mwy rheoledig.

Nodweddion Diogelwch Gwell:Mae'r strwythur cadarn yn darparu'n haws ar gyfer systemau diogelwch uwch fel:

Gwrth{0}Systemau Gwrthdrawiadar gyfer craeniau lluosog.

Amddiffyn gorlwythomewn parthau lluosog.

Casglwyr rhedfa magnetigar gyfer cyflenwad pŵer mwy dibynadwy.

Llwybrau cerdded a llwyfannau cynnal a chadwar hyd y trawstiau ar gyfer gwasanaethu mwy diogel.

Costau Gweithredu Tymor Hir Is -:Er bod y buddsoddiad cychwynnol yn uwch na chraen trawst sengl, mae gwydnwch, llai o amser segur cynnal a chadw, a hyd oes hirach craen trawst dwbl a bennir yn gywir yn arwain at gyfanswm cost perchnogaeth is dros 20+ o flynyddoedd.

Hyblygrwydd ar gyfer Anghenion y Dyfodol:Wedi'i ddylunio'n aml gydag aYmyl capasiti 10-15%.. Gall yr uchdwr hwn sydd wedi'i "adeiladu" gynnwys newidiadau i brosesau yn y dyfodol neu lwythi ychydig yn drymach heb fod angen craen cwbl newydd.



Meysydd Cais Allweddol

Defnyddir craeniau 40T ar gyfer codi, symud a lleoli llwythi enfawr mewn amgylcheddau diwydiannol trwm. Mae ceisiadau cyffredin yn cynnwys:

Melinau Dur a Gwneuthuriad Metel:

Trin coiliau, platiau a thaflenni dur amrwd.

Llwytho/dadlwytho biledau metel ac ingotau.

Symud strwythurau a gwasanaethau mawr wedi'u gwneud.

Gwasanaethu ffwrneisi a melinau rholio.

Gweithgynhyrchu Peiriannau Trwm:

Cydosod cydrannau mawr ar gyfer offer mwyngloddio, amaethyddol ac adeiladu.

Lleoli rhannau peiriant CNC mawr, gweisg a thyrbinau.

Cludo is{0}}cynulliadau trwm ar hyd y llinell gynhyrchu.

Cynhyrchu Pŵer:

Cynnal a chadw a gosod tyrbinau (dŵr, stêm, nwy).

Trin generaduron trwm, rotorau a thrawsnewidwyr.

Trin tanwydd mewn gweithfeydd pŵer mawr.

Adeiladu Llongau ac Ar y Môr:

Symud rhannau llongau mawr (blociau cragen, modiwlau injan).

Trin cydrannau platfform alltraeth.

Gosod systemau gyrru trwm.

Awyrofod:

Codi a lleoli adrannau ffiwslawr awyrennau mawr, adenydd, ac injans.

Trin jigiau offer a gosodiadau.

Melinau Papur:

Gosod a gwasanaethu rholiau melin papur enfawr (sychwyr Yankee, rholiau gwasg).

Trin riliau trwm o bapur gorffenedig.

Logisteg Trwm a Warws:

Llwytho/dadlwytho cynwysyddion trwm, peiriannau, a chynhyrchion diwydiannol mewn -warysau ar raddfa fawr neu derfynellau cludo nwyddau.



Cam 1: Adolygu Prosiect a Dylunio Peirianyddol

1.1 Adolygu Contract a Manyleb:Mae'r tîm peirianneg yn adolygu holl ofynion cwsmeriaid, manylebau technegol, safonau cymwys (ISO, FEM, CMAA, AS, ac ati), ac amodau'r safle.

1.2 Dyluniad a Chyfrifiad Strwythurol:

Perfformio dadansoddiad strwythurol a chyfrifiadau llwyth ar gyfer y prif drawstiau, cerbydau pen, a throli codi.

Darganfyddwch broffil trawst (adran-blwch wedi'i weldio fel arfer ar gyfer y capasiti hwn). Ystyriwch feini prawf gwyro (ee, rhychwant/750 ar gyfer fertigol, rhychwant/1000 ar gyfer llorweddol).

Dewiswch faint rheilffordd (ee, QU80 neu QU100) yn seiliedig ar lwythi olwyn.

1.3 Dylunio Mecanyddol a Thrydanol:

Mecanyddol:Cwblhau'r dewis o olwynion, echelau, Bearings, blychau gêr, cyplyddion, a drwm rhaff gwifren / teclyn codi. Dyluniwch y prif declyn codi (40T) a theclyn codi ategol (os o gwbl, ee, 5T neu 10T).

Trydanol:Dyluniwch y system cyflenwad pŵer (Festoon neu Conductor Bar), system reoli (tlws crog + caban fel arfer), dewis modur, gyriannau amledd amrywiol (VFDs ar gyfer gweithrediad llyfn), dyfeisiau diogelwch, a diagramau gwifrau.

1.4 Dogfennau a Chymeradwyaeth:Creu lluniadau gweithgynhyrchu manwl, Bil Deunyddiau (BOM), a rhestrau caffael. Cyflwyno ar gyfer cymeradwyaeth fewnol neu gwsmer.

Cam 2: Caffael ac Arolygu Dechreuol

2.1 Caffael Deunydd:Archebwch ddeunyddiau crai (platiau dur, proffiliau, rheiliau), cydrannau a brynwyd (moduron, breciau, blychau gêr, olwynion, cydrannau trydanol, rhaff wifrau, bachau), ac eitemau allanol (bachau ffug, ysgubau).

2.2 Rheoli Ansawdd sy'n Dod i Mewn (IQC):

Gwirio tystysgrifau deunydd (Tystysgrifau Melin ar gyfer dur).

Archwilio dimensiynau ac ansawdd gweledol platiau ac adrannau.

Gwiriwch y cydrannau a brynwyd yn erbyn y manylebau.

Cam 3: Gwneuthuriad y Prif Gydrannau

3.1 Gwneuthuriad Prif Hytraws (Dau Girder):

Marcio a thorri:Torri CNC o blatiau dur ar gyfer gweoedd, flanges, a diafframau.

Is-Gynulliad:Weld diafframau mewnol i'r plât(iau) gwe i sicrhau ymwrthedd dirdro.

Prif Gynulliad:Cydosod y trawst bocs llawn mewn gosodwr pwrpasol neu osodwr weldio. Defnyddiwch weldio arc tanddwr (SAW) ar gyfer gwythiennau hir, critigol i sicrhau weldio cyson o ansawdd uchel.

Lleddfu Straen:Perfformio triniaeth wres (ee, lleddfu straen dirgryniad neu anelio ffwrnais) i leihau straen gweddilliol weldio.

Peiriannu:Peiriannu wyneb seddi'r rheilffordd a chysylltiadau diwedd os oes angen er mwyn sicrhau cywirdeb.

Arolygiad:Gwiriad dimensiwn, Profion Annistrywiol (NDT - Uwchsonig neu Radiograffig) o weldiadau critigol.

3.2 Gwneuthuriad Cerbyd Diwedd (Tryc Diwedd):

Gwneuthurwch y ffrâm o adrannau wedi'u weldio.

Amgaeadau peiriant ar gyfer olwynion a Bearings.

Cydosod olwynion, echelau, Bearings, ac unedau gyrru. Sicrhau aliniad manwl gywir.

3.3 Gwneuthuriad Ffrâm Troli:

Gwneuthurwch y ffrâm anhyblyg a fydd yn cario'r uned(au) teclyn codi.

Cydosod olwynion troli, echelau, a mecanwaith gyrru.

3.4 Cab (Caban y Gweithredwr) Gwneuthuriad:Os caiff ei gyflenwi, gwnewch gawell diogelwch, ffenestri, sedd a ffrâm mowntio yn y caban.

Cam 4: Is-Gydosod a Pheiriannu

4.1 Girder-i-Derfynu Cysylltiad Cerbyd:Bolltwch y prif drawstiau i'r cerbydau pen gan ddefnyddio bolltau cryfder uchel. Sicrhewch fod y rhychwant yn gywir a bod y groeslin yn sgwâr.

4.2 Mowntio Rheilffordd:Alinio a weldio neu folltio rheilen y rhedfa yn ofalus (ee, QU100) ar fflans uchaf pob prif drawst. Grind weldio cymalau llyfn ar gyfer teithio olwyn di-dor.

4.3 Cynulliad teclyn codi a throli:

Gosodwch y prif flwch gêr teclyn codi, modur, brêc, drwm, ysgubau rhaff, a bloc bachyn ar ffrâm y troli.

Gosodwch y teclyn codi ategol os yw'n berthnasol.

Gosodwch yriant troli'r troli (modur, blwch gêr, olwynion).

Perfformioprofi oddi ar-leino'r uned teclyn codi (dim-rhediad llwyth, addasiad brêc).

Cam 5: Triniaeth Arwyneb a Phaentio

5.1 Paratoi Arwyneb:Saethu ffrwydro (safon Sa 2.5) o'r holl gydrannau strwythurol i gael gwared ar rwd a graddfa'r felin, gan greu proffil wyneb gorau posibl ar gyfer adlyniad paent.

5.2 Preimio:Rhoi paent preimio cyfoethog o ansawdd uchel epocsi sinc yn syth ar ôl ffrwydro i atal cyrydiad.

5.3 Canolradd a Chotiau Uchaf:Gosodwch y cotiau adeiladu a'r lliw(iau) topcot terfynol penodedig. Mae trwch paent yn cael ei fesur i fodloni'r fanyleb (ee, cyfanswm o 250 micron).

5.4 Marcio:Cymhwyso labeli rhybuddio, siartiau cynhwysedd, a phlatiau rhif cyfresol.

Cam 6: Gosodiadau Trydanol

6.1 Hambwrdd Cebl a Gosod System Dargludyddion:Gosod system festoon neu fariau dargludo ar hyd y trawst(au) a'r bont.

6.2 Panel a Mowntio Cydrannau:Gosodwch y prif banel rheoli, blwch gwrthiant (os o gwbl), cypyrddau VFD, switshis terfyn, a synwyryddion.

6.3 Ceblau:Rhedeg a diogelu'r holl geblau pŵer a rheoli. Cysylltwch moduron, breciau, a'r holl ddyfeisiau diogelwch (ACD - Dyfais Gwrthdrawiad, switshis terfyn EOT, terfyn ymagwedd bachyn, terfyn gorlwytho).

6.4 Integreiddio Cabanau:Gosodwch yr holl reolyddion, ffon reoli, ac arddangosiadau yng nghaban y gweithredwr.

Cam 7: Cydosod a Phrofi Ffatri (Prawf Derbyniad Ffatri FAT -)

(Gwneir yn aml mewn bae prawf mawr, pwrpasol o dan gantri prawf.)

7.1 Codi:Cydosod y craen llawn (pont ar redfa brawf, troli ar reiliau).

7.2 Gwiriadau Aliniad Mecanyddol:Gwiriwch aliniad olwynion, paraleliaeth cerbyd pen, a chliriadau ochr.

7.3 Gwiriadau Trydanol:Gwrthiant inswleiddio, parhad, a phrofi swyddogaethol o'r holl reolaethau a chylchedau diogelwch.

7.4 Na-Prawf Llwytho:Rhedeg pob cynnig (teithio ar y bont, teithio ar droli, lifft codi) i'r ddau gyfeiriad i wirio cyfeiriad, llyfnder a brecio.

7.5 Profi Llwyth (Hanfodol):

Prawf Llwyth Statig:Defnyddiwch 125% o SWL (50 Tunnell) trwy lwytho pwysau prawf. Daliwch am 10-15 munud. Archwiliwch am wyriad parhaol, cywirdeb weldio, a strwythur.

Prawf Llwyth Dynamig:Cymhwyso 110% o SWL (44 Tunnell) a pherfformio'r holl swyddogaethau gweithredol i'w profi o dan amodau deinamig.

Mesur a chofnodigwyriadyng nghanol y rhychwant yn ystod prawf statig.

7.6 Dilysu Dyfais Diogelwch:Profwch bob switsh terfyn (EOT, teclyn codi uchaf/isaf), amddiffyniad gorlwytho, stop brys, a swyddogaeth brêc.

7.7 Dogfennaeth:Cynhyrchu adroddiad FAT gyda'r holl ddata prawf, mesuriadau, a thystysgrifau i'w hadolygu gan gwsmeriaid/arwyddo{0}}i ffwrdd.

Cam 8: Datgymalu, Pecynnu ac Anfon

8.1 Marcio a Datgymalu:Marciwch yr holl gydrannau a chysylltiadau yn glir er mwyn eu hailosod yn hawdd. Datgymalwch i gludo llwythi mawr (yn nodweddiadol: dau gerbyd pen, dau brif hytrawstiau, cydosod troli, cab, paneli trydanol, ac eitemau rhydd).

8.2 Pecynnu Amddiffynnol:Diogelu arwynebau wedi'u peiriannu, gwaith paent, a rhannau sy'n ymwthio allan. Seliwch y paneli trydanol rhag lleithder. Pecynnwch rannau bach mewn cewyll.

8.3 Dogfennau i'w Anfon:Paratoi rhestr pacio derfynol, llawlyfr codi, llawlyfrau gweithredu a chynnal a chadw, tystysgrifau prawf, a dogfennau cydymffurfio CE / eraill.

8.4 Cludo:Llwythwch ar lorïau / cynwysyddion yn unol â'r cynllun cludo.

Cam 9: Codi a Chomisiynu Safle (a berfformir gan Beirianwyr Maes)

9.1 Dilysu Safle:Gwiriwch y rhedfa (aliniad, lefel, mesurydd rheilffordd, arosfannau).

9.2 Codi:Ailosodwch y craen gan ddefnyddio'r lluniadau a'r gweithdrefnau a ddarperir.

9.3 Cysylltiad ac Addasiad Terfynol:Cysylltwch yr holl nwyddau trydanol, graddnodi dyfeisiau diogelwch, ac addaswch y breciau.

9.4 Prawf Derbyn Safle (SAT):Perfformio set lai o brofion swyddogaethol a llwyth i wirio gosodiad a gweithrediad priodol ar redfa'r cwsmer.

9.5 Hyfforddiant a Throsglwyddo:Hyfforddi gweithredwyr cwsmeriaid a phersonél cynnal a chadw. Trosglwyddo'r holl ddogfennaeth.

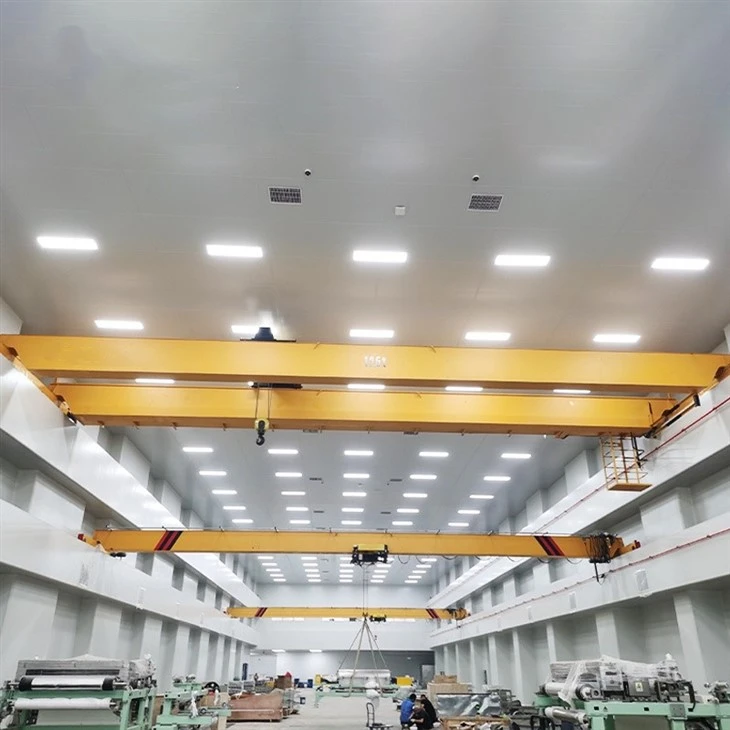

Golwg gweithdy:

Mae'r cwmni wedi gosod llwyfan rheoli offer deallus, ac wedi gosod 310 set (setiau) o robotiaid trin a weldio. Ar ôl cwblhau'r cynllun, bydd mwy na 500 o setiau (setiau), a bydd y gyfradd rhwydweithio offer yn cyrraedd 95% . 32 llinellau weldio wedi'u defnyddio, bwriedir gosod 50, ac mae cyfradd awtomeiddio'r llinell gynnyrch gyfan wedi cyrraedd 85%.
