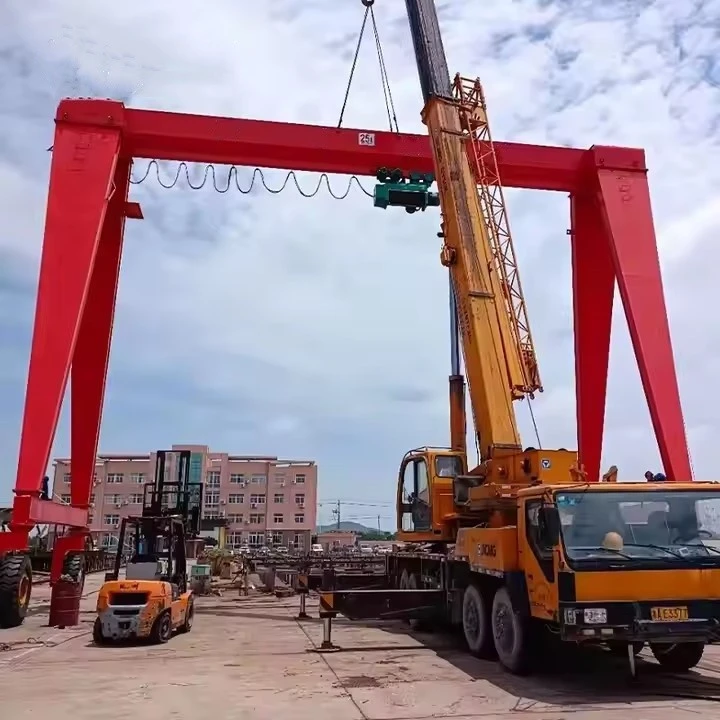

Craen Gantry Stone

A craen gantri carregyn-system codi dyletswydd trwm sydd wedi'i optimeiddio ar gyfer ydiwydiant cerrig, sy'n gallu trin:

Slabiau Gwenithfaen/Marmor(ar gyfer torri / sgleinio)

Blociau Cerrig Mawr(echdynnu chwarel a chludo)

Darnau Carreg Coffaol(cerfluniau, colofnau)

Elfennau Carreg Adeiladu(precast, cladin)

Mae'r craeniau hyn yn cael eu hadeiladu i wrthsefyllamgylcheddau sgraffiniolallwythi eithafol(20–200+ tunnell yn aml).



Mathau o Craeniau Gantri Cerrig

1. Sefydlog/Trên-Craeniau Gantri Cerrig wedi'u Mowntio

Defnyddir yngweithfeydd prosesu cerrigawarysau.

Rhedwch ymlaenrheiliauar gyfer lleoli manwl gywir.

Delfrydol ar gyferllwytho/dadlwytho slabo beiriannau torri.

2. Rwber Symudol-Craeniau Gantri Blino (RTGs)

Offer gydaolwynion dyletswydd trwmar gyfer defnydd awyr agored.

Cyffredin ynchwareliar gyfer symud blociau cerrig amrwd.

Gall foddiesel-wedi'i bweru neu drydan.

3. Lled-Craeniau Gantri (Un goes a Gefnogir)

Mae un ochr yn rhedeg ar arheilen wedi'i gosod ar y wal, y llall ar gledrau daear.

Yn arbed lle i mewngweithdai cerrig.

4. Craeniau Pont Uwchben (ar gyfer Gwaith Cerrig Dan Do)

Defnyddir ynffatrïoedd gwneuthuriad cerrig.

Nodweddioncodwyr gwactod neu glampiau carregar gyfer trin yn ddiogel.



Cymhariaeth: Stone Gantri yn erbyn Standard Gantry Crane

Nodwedd	Craen Gantry Stone	Craen Gantry Safonol
Cynhwysedd Llwyth	20–200+ tunnell	1-50 tunnell (fel arfer)
Ymlyniadau	Codwyr gwactod, clampiau cerrig	Bachau, bariau taenu
Amgylchedd	Yn gwrthsefyll llwch/sgrafelliad	Defnydd diwydiannol cyffredinol
Symudiad	Rheilffordd/Rwber-wedi blino	Rheilffordd/Sefydlog
Manwl	Uchel (ar gyfer carreg fregus)	Safonol



Man Tarddiad: Henan, Tsieina

Gwarant: 2 flynedd

Pwysau (KG): 60000 kg

Fideo yn mynd allan-archwiliad: Wedi'i ddarparu

Adroddiad Prawf Peiriannau: Wedi'i Ddarparu

Cais: warysau, ffatri a lle arall

Math craen: craen gantri math blwch

Cyflymder teithio: 20m/munud

Mecanwaith codi: Teclyn codi Trydan

Dull rheoli: Rheolaeth Ddaear + Rheolaeth Anghysbell (wedi'i addasu)

Dyletswydd gweithio: A5

Tymheredd Gweithio:-20 ~+40 gradd

Foltedd diwydiannol: 380V50HZ3Phanse neu arall

Lliw: Wedi'i addasu

Addasu: Derbyniwyd



Mae craeniau nenbont carreg wedi'u gosod ar y rheilffyrdd yn systemau codi dyletswydd trwm sydd wedi'u cynllunio'n benodol ar gyfer trin deunyddiau cerrig mewn chwareli, gweithfeydd prosesu a safleoedd adeiladu. Dyma olwg gynhwysfawr ar eu cydrannau allweddol:

1. Prif Gydrannau Strwythurol

Trawst y Bont

Adeiladwaith trwm blwch dyletswydd neu gyplau

Yn nodweddiadol yn rhychwantu 10-30 metr ar gyfer ceisiadau carreg

Adeiladu dur wedi'i atgyfnerthu (dur cyffredin Q235B/Q345B)

Yn aml yn cynnwys llwybrau cerdded ar gyfer mynediad cynnal a chadw

Coesau Cefnogi

Dyluniadau coesau anhyblyg neu hyblyg yn seiliedig ar ofynion rhychwant

Uchder nodweddiadol 6-15 metr ar gyfer trin cerrig

Wedi'i gyfarparu â byfferau gwrth-wrthdrawiad yn y gwaelod

Gall gynnwys mecanweithiau addasu uchder

Cerbydau Diwedd

Cynulliadau olwynion trwm (4-8 olwyn y goes fel arfer)

Diamedrau olwynion o 400-800mm cyffredin

Cynnwys gwarchodwyr fflans ar gyfer aliniad rheilffyrdd

Llwytho{0}}cynhwysedd cario fesul olwyn fel arfer 10-30 tunnell

2. Cydrannau System Rheilffyrdd

Rheiliau Rhedeg

Rheiliau dur QU70/QU80/QU100/QU120 (mae'r niferoedd yn dynodi pwysau kg/m)

Fel arfer proffiliau rheilffyrdd P43 neu P50 ar gyfer llwythi trwm

Mae rhychwant y rheilffordd fel arfer yn cyfateb i rychwant y craen ynghyd â byffer o 0.5-1m

System Fastening Rail

Platiau pysgod gyda -bolltau cryfder uchel (8.8 gradd neu uwch)

Clipiau rheilffordd neu glymwyr elastig ar gyfer dampio dirgryniad

Padiau rheilffordd ar gyfer dosbarthu llwyth

Sylfeini Rheilffyrdd

Cysgwyr concrit neu sylfaen goncrit barhaus

Yn aml yn cynnwys clipiau rheilffyrdd wedi'u mewnosod neu sianeli bollt

Gradd C30 neu goncrit uwch a ddefnyddir yn nodweddiadol



3. Mecanwaith Codi

Prif Hoist

Teclyn codi rhaff wifrau (capasiti 10-200 tunnell yn gyffredin)

-dyluniad cyflymder isel (cyflymder codi 0.5-5 m/munud fel arfer)

System frecio dwbl (mecanyddol + electromagnetig)

Gall gynnwys teclyn codi ategol ar gyfer llwythi ysgafnach

System Troli

Cyflymder teithio traws fel arfer 10-30 m/munud

Cynulliadau olwynion trwm (4-8 olwyn)

Dyfeisiau gwrth-dadrailment

Gall gynnwys llwyfan cynnal a chadw

4. Ymlyniadau Trin Cerrig Arbenigol

Codwyr Gwactod

Dyluniad pad lluosog (4-16 padiau sugno)

Pwysedd gwactod 0.8-1.2 bar yn nodweddiadol

System monitro pwysau awtomatig

Pŵer wrth gefn brys ar gyfer pympiau gwactod

Clampiau Mecanyddol

Gweithrediad hydrolig neu fecanyddol

Arwynebau cyswllt danheddog ar gyfer gafael

Dangosyddion gallu llwyth

-newid systemau cyflym ar gyfer gwahanol fathau o gerrig

5. Systemau Gyrru a Rheoli

Gyriant Teithio

Moduron a reolir amledd AC (7.5-45kW nodweddiadol)

Gostyngwyr gêr planedol (cymhareb 1:30 i 1:50)

Systemau gwrth-sgid ar gyfer amodau gwlyb

Gall gynnwys brwshys glanhau rheilen

System Reoli

Rheolaeth pendant (gradd IP65)

Rheolaeth bell radio (hercian amledd 2.4GHz)

Opsiwn rheoli caban gyda chyflyru aer

-awtomatiaeth seiliedig ar PLC ar gael

6. Systemau Trydanol

Cyflenwad Pŵer

Llinell gyswllt llithro (CMC-3A neu debyg)

Neu rîl cebl gyda cheblau 10-35mm²

Systemau 380V/50Hz neu 440V/60Hz yn gyffredin

Pŵer brys-diffodd systemau

Dyfeisiau Diogelwch

Cyfyngwr moment llwytho (gosodiadau 95%/100%/110%)

Switshis terfyn diwedd rheilffordd (fecanyddol ac agosrwydd)

System gwrth-wrthdrawiad ar gyfer craeniau lluosog

Dyfeisiau angori gwrth-wynt (i'w defnyddio yn yr awyr agored)

.

7. Nodweddion Ychwanegol ar gyfer Ceisiadau Cerrig

Diogelu Llwch

IP55 neu amddiffyniad uwch ar gyfer cydrannau trydanol

Amgaeadau dwyn wedi'u selio

Systemau iro awtomatig

System Pwyso

Integreiddio celloedd llwyth (cywirdeb 1% yn nodweddiadol)

Arddangosfa ddigidol yn y caban rheoli

Gallu cofnodi data

8. Cydrannau Dewisol

System Lleoli Laser

Cywirdeb lleoli ±5mm

Aliniad slab awtomatig

Slab Rotator

Gallu cylchdroi 90 gradd / 180 gradd

Gyriant hydrolig neu drydan

System Storio Awtomataidd

Tagio RFID ar gyfer adnabod slabiau

Cydlynu-rheoli storfa seiliedig

Braslun

Prif dechnegol



1. Gallu Llwyth Trwm

Wedi'i gynllunio ar gyfer20-200+ tunnell o lwythi, yn gallu trin blociau/slabiau carreg enfawr

Mae adeiladu dur wedi'i atgyfnerthu yn gwrthsefyllllwythi effaithwrth drin cerrig

2. Trin Deunydd Arbenigol

Codwyr gwactodatal difrod arwyneb i gerrig caboledig

Cylchdroi atodiadaucaniatáu lleoli manwl gywir (cylchdro 90 gradd / 180 gradd)

Trawstiau gwasgarwrdosbarthu pwysau yn gyfartal ar gyfer deunyddiau bregus

3. Symudiad Precision

Codi{0}}cyflymder isel(0.5-5 m/munud) ar gyfer lleoliad gofalus

Systemau canllaw laser(cywirdeb ± 5mm) ar gyfer aliniad slab

Technoleg gwrth{0}}swayyn sefydlogi llwythi yn ystod symudiad

4. Gwydnwch mewn Amodau Llym

Gwrthsafwch gydrannau trydanol(sgôr IP{0}})

-olwynion sy'n gallu gwrthsefyll sgraffiniogyda Bearings wedi'u selio

Amddiffyn rhag cyrydiadar gyfer defnydd chwarel yn yr awyr agored

5. Effeithlonrwydd Gofod

-dyluniad wedi'i osod ar y rheilffyrddyn gwneud y mwyaf o le gwaith

L-amrywiadau siâpar gael ar gyfer ardaloedd cyfyngedig

Clirio fertigol uchel(6-15m) ar gyfer deunyddiau wedi'u pentyrru

6. Nodweddion Diogelwch

Systemau brecio deuol(mecanyddol + electromagnetig)

Amddiffyn gorlwythogyda larymau clywadwy/gweledol

Stop brysgyda phŵer wrth gefn ar gyfer lifftiau gwactod

7. Hyblygrwydd Gweithredol

Opsiynau rheoli lluosog: tlws crog, radio bell, neu gaban

Awtomatiaeth{0}}yn barodgydag integreiddio PLC

-newid atodiadau yn gyflymar gyfer gwahanol fathau o gerrig



1. Gweithrediadau Chwarel

Echdynnu bloc: Codi blociau cerrig amrwd (gwenithfaen/marmor) o byllau

Llwytho lori: Lleoli blociau ar gerbydau cludo

Torri cynradd: Symud blociau i orsafoedd llifio

2. Planhigion Prosesu Cerrig

Trin slabiau: Trosglwyddo slabiau wedi'u torri rhwng peiriannau

Llinellau caboli: Lleoliad manwl gywir ar offer prosesu

Arolygiad ansawdd: Slabiau cylchdroi ar gyfer archwiliad wyneb

3. Gweithdai Henebion

Lleoliad cerflun: Addasu gweithiau celf carreg trwm

Gorsafoedd engrafiad: Aliniad fertigol/llorweddol manwl gywir

Cynulliad cofgolofn: Uno cydrannau cerrig mawr

4. Safleoedd Adeiladu

Gosod cladin: Gosod paneli carreg ffasâd

Lleoliad cerrig palmant: Lleoli elfennau lloriau trwm

Carreg adeileddol: Yn gosod llwyth-sy'n dwyn cydrannau carreg

5. Porthladdoedd a Ierdydd Storio

Llwytho cynhwysydd: pentyrru carreg ar gyfer llongau

Agor -storfa iard: Trefnu blociau mewn mannau storio

Gwneuthuriad dros dro: Paratoi carreg ar-safle





Mae'r weithdrefn gynhyrchu ar gyfer craen nenbont un trawst sy'n teithio yn cynnwys sawl cam allweddol, o ddylunio a chaffael deunyddiau i gydosod, profi a chyflwyno terfynol. Isod mae amlinelliad cam-cam{-o'r broses weithgynhyrchu nodweddiadol:

1. Dylunio a Pheirianneg
Dadansoddiad Gofynion Cwsmer: Pennu cynhwysedd codi, rhychwant, uchder codi, cylch dyletswydd, ac amgylchedd gweithredu.

Dylunio Strwythurol:

Dyluniwch y prif drawst (blwch sengl neu strwythur trawst I).

Dyluniwch gerbydau pen (coesau/olwynion) a thrawstiau rhedfa.

Dewiswch y math o declyn codi / troli (trydan neu â llaw).

Cyfrifiadau Llwyth a Straen: Sicrhau cydymffurfiaeth â safonau (ISO, FEM, DIN, neu ASME).

Dyluniad System Drydanol a Rheoli: Dewiswch foduron, breciau, switshis terfyn, a phaneli rheoli.

2. Caffael Deunydd
Platiau a Phroffiliau Dur: Dur Q235B/Q345B o ansawdd uchel ar gyfer prif drawstiau a chynhalwyr.

Cydrannau Mecanyddol: Olwynion, echelau, Bearings, Gears, a Couplings.

Cydrannau Trydanol: Motors, ceblau, paneli rheoli, a dyfeisiau diogelwch.

3. Gwneuthuriad y Prif Gydrannau
A. Gwneuthuriad Prif Girder
Torri: CNC plasma/oxy-torri tanwydd er trachywiredd.

Weldio: weldio arc tanddwr awtomataidd (SAW) ar gyfer gwythiennau cryf.

Sythu ac Archwilio: Sicrhewch gambr iawn (cyn-tro) a gwiriwch am ddiffygion (profion UT/RT).

B. Cerbydau Diwedd a Choesau
Cynulliad Ffrâm: Adeiladu dur wedi'i Weldio gyda bracing wedi'i atgyfnerthu.

Gosod Olwynion a Chaniad: Olwynion wedi'u peiriannu ar gyfer teithio llyfn.

C. Hoist & Troli
Teclyn codi a gynnullwyd ymlaen llaw: Teclyn codi cadwyn drydan neu declyn codi rhaff wifrau.

Ffrâm Troli: Wedi'i wneud ar gyfer symudiad teclyn codi.

4. Triniaeth Arwyneb a Phaentio
Ffrwydro Ergyd: Yn cael gwared â rhwd ac yn gwella adlyniad paent.

Primer a Phaent: Gorchuddion gwrth-cyrydiad (epocsi + polywrethan).

5. Cynulliad
Uniad Cerbyd Hyblyg a Diwedd: Bolltwch neu weldio'r prif drawst i'r coesau.

Gosod Teclyn codi/Troli: Wedi'i osod ar y trawst.

Gwifrau Trydanol: Cysylltu moduron, rheolyddion a dyfeisiau diogelwch.

6. Profi a Rheoli Ansawdd
Arolygiad Dimensiwn: Gwirio rhychwant, uchder ac aliniad.

Profi Llwyth:

Prawf Llwyth Statig: 125% o SWL (Llwyth Gwaith Diogel).

Prawf Llwyth Dynamig: 110% o SWL gyda gwiriadau gweithredol.

Profion Swyddogaethol: Teithio, codi, brecio, a dilysu switsh terfyn.

7. Dadosod a Phecynnu
Ar gyfer Cludo: Gellir dadosod craen yn fodiwlau (hysbyseb, coesau, teclyn codi).

Pecynnu Amddiffynnol: Lapio gwrth-ddŵr ar gyfer cludiant môr.

8. Gosod a Chomisiynu (Ar-Safle)
Paratoi rhedfa: Sicrhewch fod rheiliau gwastad neu gefnogaeth ddaear.

Ailosod: Bolltwch gydrannau gyda'i gilydd.

Profi Terfynol: Gwiriadau gweithredol dan lwyth.

9. Dogfennaeth a Chyflenwi
Llawlyfr a Thystysgrifau: Cynnwys adroddiadau prawf llwyth, ardystiadau CE/ISO.

Hyfforddiant: Canllawiau i weithredwyr a chynnal a chadw.
