Beth yw Craen RTG?

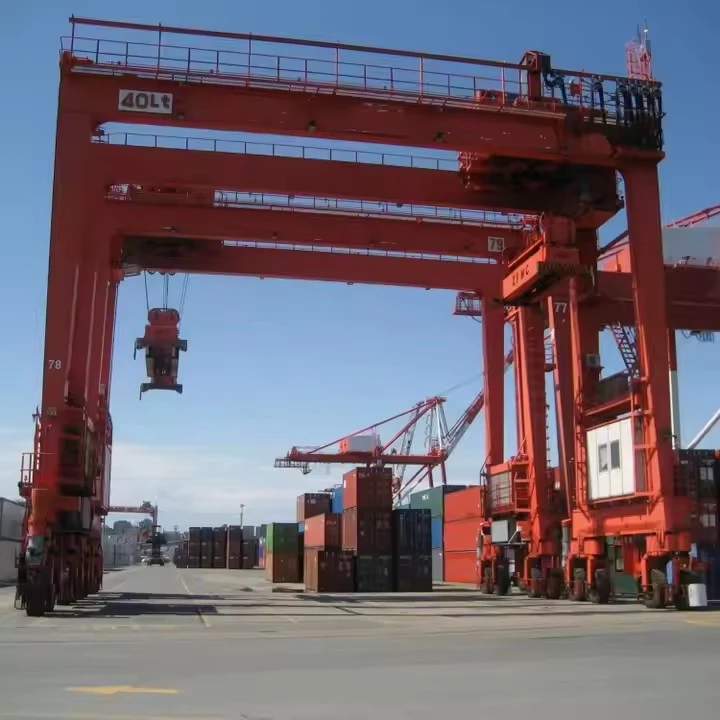

AnCraen RTG (Rwber-Wedi blino Gantri)., a elwir hefyd aCynhwysydd Teiars Rwber Gantry Crane, yn graen gantri symudol a ddefnyddir yn bennaf mewn terfynellau porthladdoedd ac iardiau rhyngfoddol ar gyfer pentyrru a symud cynwysyddion llongau. Ei nodwedd ddiffiniol yw ei ddefnydd oteiars rwber, sy'n rhoi'r rhyddid iddo deithio i unrhyw le o fewn yr iard gynwysyddion, yn wahanol i'r rheilffordd sydd wedi'i rhwymo, sef yr RMG (Rail-Mounted Gantry).

Meddyliwch amdano fel cawr pentyrru cynwysyddion hynod symudol sy'n gallu gyrru o un pentwr i'r llall, gan ddarparu hyblygrwydd heb ei ail o ran rheoli iard cynwysyddion.



Manteision Craeniau RTG

Symudedd a Hyblygrwydd Uchel:Gellir ei yrru unrhyw le yn yr iard cynhwysydd, gan ganiatáu ar gyfer trefniadaeth stac hyblyg ac adleoli hawdd rhwng blociau iard.

Dwysedd Pentyrru Uchel:Yn gallu pentyrru cynwysyddion5-6 uchela6+ cynhwysydd o led, gwneud y mwyaf o'r defnydd o le iard.

Gweithrediadau Trosglwyddo Cyflym:Yn ddelfrydol ar gyfer symud cynwysyddion yn gyflym rhwng staciau, tryciau a cheir rheilffordd.

Dim angen Seilwaith Sefydlog:Yn wahanol i RMGs, nid oes angen traciau rheilffordd sefydlog, drud arnynt, gan gynnig cost seilwaith cychwynnol is.

Addasrwydd:Wedi'i integreiddio'n hawdd i derfynellau presennol a gellir eu defnyddio mewn amrywiol gynlluniau iard.



Cymhariaeth: RTG yn erbyn RMG

Nodwedd	RTG (Rwber-Blinedig Gantri)	RMG (Trên-Gantri wedi'i osod)
Symudedd	Teiars Rwber - Uchel	- Rheiliau Sefydlog Isel
Hyblygrwydd	Gall symud rhwng blociau iard	Wedi'i gyfyngu i un bloc iard
Cost Isadeiledd	Is (wyneb palmantog)	Uwch (rheiliau a sylfaen)
Cost Gweithredu	Uwch (tanwydd, teiars)	Is (pŵer trydan)
Manwl a Sefydlogrwydd	Da	Superior
Effaith Amgylcheddol	Uwch (Diesel) / Sero (e-RTG)	Sero (Trydan)

Casgliad:Mae'rCraen RTGyw ceffyl gwaith gweithrediadau terfynell cynhwysydd hyblyg. Mae ei gyfuniad unigryw osymudedd, gallu pentyrru uchel, ac amlbwrpaseddyn ei gwneud yn ddewis a ffefrir ar gyfer porthladdoedd ac iardiau y mae angen rheoli cynwysyddion y gellir eu haddasu. Symudiad y diwydiant tuag ate-RTGsyn mynd i'r afael â'i anfanteision traddodiadol o ran costau tanwydd ac allyriadau, gan sicrhau ei berthnasedd parhaus mewn gweithrediadau porthladd modern, eco-ymwybodol.



Gallu Codi 320 tunnell
Rhychwant (Lled) 3 - 12 metr (addasadwy)
Uchder Codi 3 - 10 metr
Dosbarth Gweithio A3-A5 (dyletswydd ysgafn i ganolig)
Cyflymder codi 0.5 - 8 m/mun (newidiol)
Prif Beam Math Trawst sengl/dwbl (math-blwch)
Cyflenwad Pŵer 220V / 380V 3 cham neu lawlyfr
Modd Rheoli Rheolaeth pendant / teclyn rheoli o bell diwifr
Teclyn codi Math Teclyn codi cadwyn drydan / teclyn codi rhaff wifrau
Gyriant Teithio Gwthiad neu fodur â llaw
Diogelu Cyrydiad Paent gradd poeth-dip galfanedig neu forol
Gwrthiant Gwynt Hyd at raddfa Beaufort 6 (i'w ddefnyddio yn yr awyr agored)
Gweithredu Temp -20 gradd i +50 gradd

Dyma ddadansoddiad manwl o gydrannau aCraen RTG (Craen Gantri Cynhwysydd Teiars Rwber).



1. System Strwythurol Sylfaenol (Y Sgerbwd)

Ffrâm a Choesau Porth:Y fframwaith dur enfawr sy'n ffurfio'r prif strwythur sy'n pontio'r pentyrrau cynhwysydd. Yn nodweddiadol mae'n cynnwys 4-8 coes yn dibynnu ar y rhychwant a'r gallu. Wedi'i gynllunio i wrthsefyll llwythi deinamig trwm.

Girder Codi (Boom):Y prif drawst(iau) llorweddol sy'n cysylltu'r coesau ac yn darparu'r trac i'r troli deithio ar draws lled rhesi'r cynhwysydd.

Teiars Rwber a Ataliad:

Teiars:Yn nodweddiadol 8 neu 16 o deiars niwmatig trwm, trwm. Mae'r ffurfweddiad olwyn aml-yn helpu i ddosbarthu pwysau eithafol y craen a'r llwyth.

System Atal:System hydrolig neu fecanyddol sy'n sicrhau bod pob olwyn yn cadw cysylltiad â'r ddaear ac yn helpu i sefydlogi'r craen ar dir anwastad.

2. System Trin Cynhwysydd (Y Workhorse)

Lledaenwr:-Dyfais codi cynhwysydd deallus.

Mecanwaith Telesgopig:Yn addasu hyd i drin cynwysyddion 20 troedfedd, 40 troedfedd a 45 troedfedd.

Twistlocks:Cylchdroi cloeon conigol sy'n ymgysylltu castiau cornel y cynhwysydd.

System Pwyso:Celloedd llwyth integredig ar gyfer pwyso cynwysyddion wrth drin.



System teclyn codi:

Moduron teclyn codi:Moduron trydan trorym uchel ar gyfer prif godi a chodi ategol.

Drymiau Rhaff Gwifren:Drymiau mawr sy'n sbwlio gwifrau'r teclyn codi.

Rhaffau Gwifren:Ceblau dur cryfder uchel ar gyfer cynwysyddion codi.

Cynulliad troli:

Ffrâm Troli:Strwythur dur sy'n cario'r peiriannau codi.

Olwynion Troli a Gyriant:Flanged olwynion a gyrru moduron sy'n rhedeg ar reiliau ar y ffyniant.

ysgubau rhaff:Pwlïau sy'n arwain y rhaffau gwifren o'r teclyn codi i'r gwasgarwr.





3. Systemau Pŵer a Gyrru (Y Cyhyrau)

System cynhyrchu pŵer:

Injan Diesel:Injan diesel fawr, uchel (fel arfer 500-1000 kW).

Cynhyrchydd:Yn trosi pŵer injan yn bŵer trydanol.

Dewisiadau eraill:Gall modelau mwy newydd fode-RTGs(RTGs trydanol) sy'n tynnu pŵer o grid canolog neu'n defnyddio systemau trydan diesel hybrid.

Gyriannau Teithio:

Moduron Drive:Moduron trydan wrth bob olwyn neu echel ar gyfer gyrru.

Blychau gêr ac Olwynion:Trosglwyddo pŵer i'r teiars.

System llywio:

Actuators Llywio Hydrolig:Darparu pŵer ar gyfer troi olwynion.

Dulliau Rheoli:Caniatáu ar gyfer llywio pob olwyn - cydgysylltiedig, gan gynnwys:

llywio 90-gradd(llyw cranc)

Llywio cymalog

Llyw croeslin

Gyriannau Troli a Hoist:Systemau modur trydan ar wahân ar gyfer symudiadau croesi a chodi.





4. Systemau Rheoli a Diogelwch (Yr Ymennydd a Nerfau)

Systemau Rheoli Gweithredwyr:

Cab y Gweithredwr:Caban uchel, wedi'i reoli gan yr hinsawdd, wedi'i osod ar ffrâm y porth, gan roi golwg banoramig i'r gweithredwr o'r gwasgarwr a'r pentyrrau cynwysyddion.

Consolau Rheoli:Ffoniau rheoli, switshis a sgriniau ar gyfer rheoli holl swyddogaethau craen.

Systemau Awtomeiddio a Synhwyro:

Awtomeiddio Safle Cynhwysydd:Gosodwch y taenwr dros y cynhwysydd targed yn awtomatig.

Cydnabod Cymeriad Optegol (OCR):Camerâu sy'n darllen rhifau cynhwysydd yn awtomatig.

Sganio â laser a GPS:Ar gyfer lleoli cynhwysydd manwl gywir a mesur pentwr.

Dyfeisiau Diogelwch ac Amddiffyn:

Gwrth{0}Systemau Gwrthdrawiad:Yn atal gwrthdrawiadau â chraeniau a gwrthrychau eraill.

Monitro Stack Cynhwysydd:Yn sicrhau uchder pentyrru diogel a sefydlogrwydd.

Dangosydd Moment Llwyth (LMI):Yn atal gorlwytho.

Anemomedr:Yn mesur cyflymder gwynt ac yn sbarduno larymau neu ddiffoddiadau.

System Gwrth-Sway:Yn lleihau swing cynhwysydd yn awtomatig.

Monitro Lledaeniad Clo:Yn sicrhau bod twistlocks yn ymgysylltu'n iawn cyn codi.

5. Systemau Ategol

Goleuo:Goleuadau -dwyster uchel ar gyfer gweithrediadau nos.

Diogelu rhag tân:Systemau canfod ac atal tân.

Cyfathrebu:Intercom a systemau radio.

Monitro a Diagnosteg:Monitro systemau craen yn barhaus gyda gallu diagnosteg o bell.

System Monitro Pwysedd Teiars (TPMS):Hanfodol ar gyfer cynnal sefydlogrwydd ac atal difrod teiars.

SKETCH



Prif dechnegol



Manteision Craeniau RTG

Mae Craeniau RTG yn cynnig set unigryw o fuddion sy'n eu gwneud yn anhepgor mewn gweithrediadau terfynell cynhwysydd modern.



1. Symudedd a Hyblygrwydd Heb ei Gyfateb

Gallu-Crwydro am ddim:Yn wahanol i graeniau wedi'u gosod ar y rheilffyrdd, gall GTRh yrru unrhyw le o fewn y derfynell, gan ganiatáu i weithredwyr eu hail-leoli'n hawdd rhwng blociau iardiau gwahanol wrth i ofynion llwyth gwaith newid.

Gweithrediadau y gellir eu haddasu:Mae'r symudedd hwn yn rhoi'r hyblygrwydd i weithredwyr terfynellau ad-drefnu cynlluniau storio, ymateb i amserlenni cychod cyfnewidiol, a rheoli llwythi gwaith brig yn effeithlon.



2. Dwysedd Pentyrru Uchel

Optimeiddio Gofod:Fel arfer gall GTRh bentyrru cynwysyddion5 uchel a 6 i 8 cynhwysydd o ledo dan un rhychwant craen, gan wneud y mwyaf o'r defnydd o le iard gwerthfawr.

Cynhwysedd Iard Uchel:Mae'r gallu pentyrru trwchus hwn yn caniatáu i derfynellau storio nifer fawr o gynwysyddion mewn ardal gymharol gryno.



3. Defnydd Gweithredol Cyflym

Gwasanaethu Tryc Cyflym:Mae RTGs yn ardderchog ar gyfer llwytho a dadlwytho tryciau yn gyflym, oherwydd gellir eu gyrru'n uniongyrchol i'r pentwr cynhwysydd gofynnol heb amserlennu cymhleth.

Trosglwyddiadau Cynhwysydd Cyflym:Maent yn galluogi ad-drefnu cynwysyddion yn effeithlon o fewn yr iard a symudiad cyflym rhwng ardaloedd storio.



4. Amlochredd Isadeiledd

Cost Isadeiledd Cychwynnol Is:Dim ond arwyneb palmantog sydd ei angen ar GTRh i weithredu, sy'n llawer rhatach na gosod y sylfeini concrit cyfnerth a'r rheiliau sydd eu hangen ar gyfer RMGs.

Ehangu Iard Haws:Mae ychwanegu mwy o GTRh neu ehangu'r iard storio yn gyffredinol yn symlach ac yn fwy cost-effeithiol nag ehangu systemau rheilffyrdd sefydlog.



5. Integreiddio Technoleg Uwch

Awtomatiaeth Barod:Mae RTGs modern yn aml yn cynnwys nodweddion fel pentyrru awtomatig, adnabod nodau optegol, a chanllawiau GPS, a all arwain at awtomeiddio lled- neu lawn.

Systemau Diogelwch Cynhwysfawr:Cynnwys monitro clo gwasgarwr, systemau gwrth-wrthdrawiadau, a dangosyddion moment llwyth, gan greu amgylchedd gwaith mwy diogel.

Cymwysiadau Craeniau RTG

Mae Craeniau RTG yn arbenigo ar gyfer senarios trin cynwysyddion cyfaint uchel, penodol.



1. Porthladdoedd Cynhwysydd a Therfynellau (Cais Sylfaenol)

Gweithrediadau Pentyrru Iard:Dyma'r cymhwysiad craidd. Defnyddir GTRh ar gyfer storio cynwysyddion yn yr iard, eu symud rhwng pentyrrau, a'u trefnu yn seiliedig ar long, cyrchfan, neu flaenoriaeth.

Trin tryciau:Gwasanaethu tryciau mewnforio ac allforio trwy adalw cynwysyddion o'r storfa yn gyflym neu osod cynwysyddion yn y storfa.

Cefnogaeth Cwch:Gan weithio ar y cyd â chraeniau cei, mae GTRh yn cludo cynwysyddion i'r cei ac oddi yno i'w llwytho ar longau a'u dadlwytho ohonynt.



2. Iardiau Rheilffordd Rhyngfoddol

Llwytho/Dadlwytho Trên:Trosglwyddo cynwysyddion yn uniongyrchol rhwng ceir rheilffordd a'r iard storio.

Trefnu Iard Rheilffordd:Trefnu cynwysyddion o fewn yr iard reilffordd yn seiliedig ar eu cyrchfan neu amserlen trên.



3. Depos Cynwysyddion Mewndirol (ICDs) a Hybiau Logisteg

Storio-Tymor Hir:Darparu storfa hyblyg a dwys ar gyfer cynwysyddion i ffwrdd o brif ardal y porthladd.

Cydgrynhoi Cargo:Trin cynwysyddion mewn cyfleusterau lle mae nwyddau'n cael eu pacio neu eu dadbacio, sy'n gofyn am symud ac ad-drefnu cynwysyddion yn aml.

Mae'r weithdrefn gynhyrchu ar gyfer aCraen RTG (Craen Gantri Cynhwysydd Teiars Rwber)yn fenter anferth sy'n cynnwys peirianneg uwch, saernïo trwm, cydosod manwl gywir, a phrofi trwyadl. Dyma ddadansoddiad manwl o'r broses gynhyrchu.



Cam 1: Dylunio a Pheirianneg

Dyma'r cam sylfaenol lle diffinnir perfformiad a diogelwch y craen.

Dadansoddiad Manyleb Cleient a Therfynell:Adolygu gofynion: capasiti pentyrru (e.e., 1.dros-5 neu 1-dros-6), rhychwant (e.e., 7+1 neu 8+1), capasiti codi (fel arfer 40-50 tunnell o dan taenwr), ac anghenion gweithredol (disel-trydan, e-RTG, lefel awtomeiddio).

Peirianneg Uwch:

Dadansoddiad Strwythurol (FEA):Defnyddio Dadansoddiad Elfen Feidraidd i fodelu strwythur cyfan y porth, y coesau, a ffyniant o dan lwythi deinamig, gan gynnwys senarios gwynt, seismig a gwrthdrawiad.

Dylunio Mecanyddol:Dylunio'r peiriannau codi cyflymder uchel, y troli, y system lywio gymhleth, a'r gyriannau teithio.

Dyluniad Trydanol a Rheoli:Creu sgematigau ar gyfer y system cynhyrchu pŵer (neu e-mewnlif pŵer RTG), gyriannau modur (VFDs), rhwydweithiau PLC, ac integreiddio'r holl systemau awtomeiddio (OCR, GPS, llywio awto).

Creu Bil Deunyddiau (BOM):Rhestr gynhwysfawr o'r holl ddeunyddiau crai a miloedd o gydrannau a brynwyd.



Cam 2: Caffael a Pharatoi Deunyddiau

Caffael:Yn dod o hyd i blatiau ac adrannau dur tynnol uchel ardystiedig. Archebu cydrannau arbenigol gan gyflenwyr byd-eang: peiriannau Caterpillar/Cummins, moduron a gyriannau Siemens/ABB, taenwyr R&M, ac ati.

Paratoi deunydd:Mae platiau dur yn cael eu saethu - yn cael eu chwythu a'u preimio. Yna cânt eu torri i faint gan ddefnyddio plasma CNC enfawr neu beiriannau torri fflam ar gyfer manwl gywirdeb.



Cam 3. Gwneuthuriad a Chynulliad Strwythurol

Dyma lle mae sgerbwd enfawr y craen yn cael ei adeiladu.

Ffabrigo Panel ac Is-Cynulliad:

Adrannau Coes a Ffyniant:Mae'r coesau a'r ffyniant yn cael eu gwneud fel hytrawstiau bocs mawr o blât dur. Mae stiffeners mewnol yn cael eu weldio i mewn i atal byclo.

Proses:Mae'r cydrannau'n ffitio mewn jigiau enfawr, wedi'u teilwra. Mae weldiadau critigol yn cael eu perfformio gan ddefnyddioWeldio Arc Tanddwr Awtomataidd (SAW). Mae'r holl welds critigol yn cael eu harchwilio trwyUwchsain (UT)neuPelydr X-(RT).

Lleddfu Straen:Mae'r prif adrannau gorffenedig (coesau, segmentau ffyniant) yn cael eu gwresogi mewn -ffwrnais a reolir gan gyfrifiadur i leddfu straen mewnol rhag weldio, gan atal afluniad yn y dyfodol.

Peiriannu:Mae pwyntiau cysylltu, arwynebau mowntio rheilffyrdd, a phadiau gosod gyriant yn cael eu peiriannu i sicrhau aliniad perffaith.



Cyfnod 4: Cynulliad Mecanyddol

Mae'r ffrâm strwythurol wedi'i hintegreiddio â'r systemau mecanyddol.

Mega{0}}Cynulliad Blociau:Mae is-adrannau mawr, megis coes lawn gyda'i llywio a chydosod gyriant, wedi'u-cynnull.

Cynulliad Ffrâm Porth:Mae'r prif adrannau ffyniant wedi'u cysylltu â'r coesau i ffurfio'r strwythur porth cyflawn.

Gosod Uned Gyriant a Llywio:Mae'r gwasanaethau gyriant teithio (modur, blwch gêr, olwyn) a'r actiwadyddion llywio hydrolig cymhleth yn cael eu gosod.

Teclyn codi a Chynulliad Lledaenwr:Mae'r -unedau codi cyflymder uchel wedi'u gosod ar y troli. Mae'r gwasgarwr yn cael ei ymgynnull a'i brofi ar wahân.



Cam 5: Gosod System Drydanol a Rheoli

Mae "system nerfol" y craen wedi'i osod.

Gosod system bŵer:

Ar gyfer Diesel-Trydan:Mae'r injan diesel mawr a set generadur yn cael eu gosod a'u halinio.

Ar gyfer e-RTG:Mae'r system reel cebl neu bar dargludo wedi'i gosod.

Gosod cebl:Mae cilometrau o geblau pŵer a rheoli yn cael eu gosod mewn hambyrddau cebl amddiffynnol.

Gosod Panel:Mae prif switsfyrddau, cypyrddau gyriant VFD, a phaneli rheoli PLC wedi'u gosod.

Gosod Synhwyrydd a System Awtomatiaeth:Mae antenâu GPS, camerâu OCR, sganwyr laser, a synwyryddion gwrth-wrthdrawiad yn cael eu gosod a'u gwifrau.

Gosod Gweithredwr Cab:Mae'r cab uchel sy'n cael ei reoli gan yr hinsawdd wedi'i osod gyda'r holl gonsolau rheoli.



Cam 6: Cyn-Profi ac Arolygu (FAT)

Cyn ei ddadosod, mae'r craen sydd wedi'i godi'n llawn yn cael ei brofi'n drylwyr.

Arolygiad Gweledol a Dimensiynol:Gwirio crefftwaith a phob dimensiwn critigol.

Na-Prawf Llwytho:Rhedeg pob cynnig (hoist, troli, teithio gantri, llywio) heb lwyth.

Profi Llwyth:

Prawf Llwyth Statig:Codi llwyth prawf o125% o'r capasiti graddedig.

Prawf Llwyth Dynamig:Codi110% o'r capasiti graddediga'i redeg trwy bob cynnygiad.

Profion Ymarferoldeb a Diogelwch:Dilysu pob switsh terfyn, E-stopiau, amddiffyniad gorlwytho, moddau llywio, a systemau awtomataidd.



Cam 7: Datgymalu, Paentio a Chludo

Datgymalu Systematig:Mae'r craen yn cael ei ddadosod yn ofalus i fodiwlau cludadwy (rhannau coesau, segmentau ffyniant, troli, gwasgarwr).

Paentiad Terfynol:Defnyddir system baent cot aml-berfformiad uchel ar gyfer amddiffyn rhag cyrydiad mewn amgylcheddau dŵr hallt llym.

Pecynnu a Chludo:Mae cydrannau'n cael eu pecynnu'n ddiogel a'u cludo trwy -longau codi trwm i borthladd y cleient.



Cam 8: Codi a Chomisiynu Safle (SAT)

Paratoi Safle:Mae ardal balmantog y derfynell wedi'i gwirio ar gyfer addasrwydd.

Codi:Gan ddefnyddio craeniau symudol mawr, mae criw arbenigol y gwneuthurwr yn ailosod y GTRh ar-safle.

Cysylltiadau Terfynol a Phrofi:Mae pob system wedi'i-ailgysylltu ac yn destun rownd derfynolPrawf Derbyn Safle (SAT).

Hyfforddiant Gweithredwyr:Darperir hyfforddiant cynhwysfawr i bersonél y derfynell.

Golwg gweithdy:
