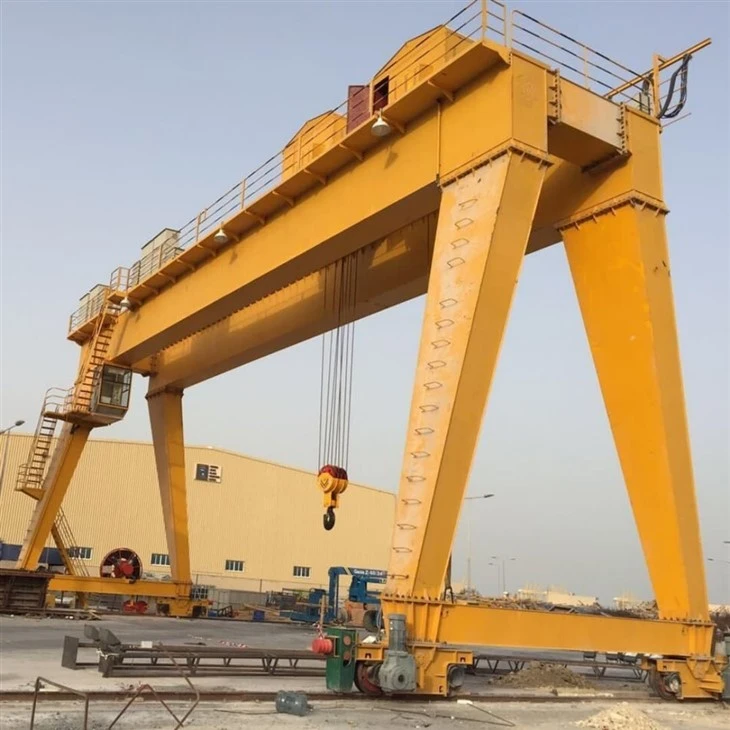

Troli Girder Dwbl Crane Gantri



Mae'rTroli Girder Dwbl Crane Gantriyn system codi dyletswydd trwm sydd wedi'i dylunio ar gyfer trin deunydd yn effeithlon mewn amgylcheddau lle mae angen gallu llwyth uchel, rhychwant eang, a lleoliad llwyth manwl gywir. Mae'n cynnwysdau brif drawstiau cyfochrogyn cael eu cynnal gan goesau sy'n symud ar gledrau'r ddaear, ac atroli-hoist wedi'i osodsy'n rhedeg ar hyd pen y trawstiau.

Mae'r craen hwn yn ddelfrydol ar gyferrhaglenni awyr agored neu led-awyr agoredlle nad yw craeniau uwchben yn ymarferol, megis iardiau adeiladu, gweithfeydd dur, terfynellau logisteg, ac iardiau llongau.

---

🔍 Nodweddion Allweddol:

Ffurfweddiad:Strwythur trawst dwbl gyda mecanwaith troli a theclyn codi

Cynhwysedd Codi:Yn nodweddiadol yn amrywio o5 tunnell i 300+ tunnell

Ystod Rhychwant:Hyd at40 metrneu wedi'i addasu

Uchder Codi:Hyd at30 metrneu yn seiliedig ar anghenion y prosiect

Dosbarth Dyletswydd:A5–A7 (defnydd canolig i drwm-dyletswydd)

---

🚧 Nodweddion Dylunio:

Trawstiau dwbl:Cynnig cryfder uwch, dosbarthiad llwyth gwell, a rhychwantau hirach o'i gymharu â mathau un trawst.

Mecanwaith teclyn codi troli:Yn symud ar hyd y rheiliau ar ben y trawstiau, gan ganiatáu lleoli llwythi yn union ochrol a fertigol.

Coesau Gantri:Cefnogi'r strwythur a chysylltu â cherbydau pen wedi'u gosod ar y rheilffordd ar gyfer teithio ar graen.

System Drive:Gyriannau modur annibynnol ar gyfer codi, troli a symud craen gyda rheolaeth trosi amledd dewisol.

---

📦 Cymwysiadau Nodweddiadol:

Gweithfeydd gweithgynhyrchu trwm

Melinau dur ac iardiau saernïo

Planhigion concrit wedi'u rhag-gastio

Iardiau rheilffordd a therfynellau cynwysyddion

Gweithrediadau adeiladu llongau a thrin porthladdoedd

Cynhyrchu pŵer a-cyfleusterau cydosod ar raddfa fawr

---

🎮 Opsiynau Rheoli:

Rheoli Caban

Rheoli Pendant

Rheolaeth Anghysbell Di-wifr

Cydrannau Craidd: Peiriant, Gan, Bocs Gêr, Modur, Gêr

Man Tarddiad: Henan, Tsieina

Gwarant: 2 flynedd

Pwysau (KG): 50000 kg

Fideo yn mynd allan-archwiliad: Wedi'i ddarparu

Adroddiad Prawf Peiriannau: Wedi'i Ddarparu

Cais: Awyr Agored

Geiriau allweddol: Craen Gantry

Cynhwysedd Llwytho Graddedig: 50 tunnell

Cyflymder teithio traws: 44.6m/munud

Cyflymder teithio hir: 47.1m/munud

Ffordd reoli: caban

Cyflenwad pŵer: Rîl cebl

Trac dur: QU80

Pwer: 3-cam AC 50HZ 380V





1.Prif Hytrawstiau (Trawtraws Dwbl)

Strwythur:Blwch wedi'i weldio-math neu truss-math o drawstiau dur

Swyddogaeth:Gwasanaethwch fel y prif gefnogaeth ar gyfer y teclyn codi troli a dosbarthwch lwythi'n gyfartal

Nodweddion:Wedi'i ffitio â rheiliau ar ei ben ar gyfer teithio ar y troli; wedi'i gynllunio ar gyfer rhychwantau hir a chryfder uchel

Swyddogaethau

Cymorth ar gyfer Mecanwaith Codi: Mae'n gartref i'r troli a'r teclyn codi sy'n cyflawni tasgau codi.

Sefydlogrwydd: Yn sicrhau sefydlogrwydd y craen trwy ddosbarthu llwythi'n gyfartal.

Effeithlonrwydd: Wedi'i gynllunio i wneud y gorau o symudiad llwyth ar draws yr ardal waith.

Ystyriaethau Dylunio

Gofynion Llwyth: Wedi'i gyfrifo yn seiliedig ar y llwyth uchaf a'r grymoedd deinamig y bydd y craen yn dod ar eu traws.

Rhychwant ac Uchder: Wedi'i bennu gan faint y gweithle a'r uchder codi gofynnol.

Ffactorau Diogelwch: Yn cynnwys nodweddion fel terfynau gwyro, ymwrthedd blinder, a chydymffurfio â safonau diwydiant (ee, FEM, CMAA).



Coesau Gantri (Cefnogaeth)

Dyluniad:Ffrâm neu ffrâm U-yn dibynnu ar uchder ac anghenion clirio

Deunydd:Blwch dur wedi'i weldio-math neu adrannau tiwbaidd

Swyddogaeth:Trosglwyddwch y llwyth o drawstiau i'r rheiliau daear trwy gerbydau pen



2. Troli gyda Mecanwaith Codi

Ffrâm Troli:Strwythur dur cryno sy'n symud ar hyd pen y ddau drawstiau

Mecanwaith teclyn codi:Yn cynnwys:

Modur a Bocs Gêr

Drwm rhaff wifrau

Bloc bachyn neu belydr codi

System brêc

Swyddogaeth:Yn darparu codi fertigol a symudiad ochrol ar gyfer trin llwyth yn fanwl gywir





3.Cerbydau Diwedd (Trawstiau Diwedd)

Strwythur:Yn cysylltu prif hytrawstiau â choesau'r craen

Swyddogaeth:Olwynion tai a mecanweithiau gyrru ar gyfer teithio craen

Mathau Olwyn:Olwynion gyrru a segur; gyda-dyluniad dwy fflangell ar gyfer tracio rheilffyrdd

Mecanwaith Teithio 4.Crane

System Drive:Modur + blwch gêr + olwynion

Swyddogaeth:Yn symud y craen gantri cyfan ar hyd y rheiliau daear

Nodweddion:Yn cynnwysunedau brêc, dyfeisiau byffer, asystemau gwrth-sgiwioar gyfer gweithrediad llyfn, wedi'i alinio

5.Mecanwaith teithio Troli

1) Cyfansoddiad strwythurol

Ffrâm troli: Mae'r ffrâm fel arfer wedi'i gwneud o ddur cryfder uchel i gynnal y llwyth a gwrthsefyll y straen yn ystod y llawdriniaeth.

Set olwyn: Mae gan y troli olwynion sy'n rhedeg ar reiliau'r prif drawst. Mae'r olwynion hyn yn aml yn cael eu gwneud o ddur caled neu ddur cast i sicrhau gwydnwch a gwrthsefyll gwisgo.

Dyfais gyrru: Defnyddir moduron trydan yn gyffredin i ddarparu'r pŵer angenrheidiol ar gyfer symudiad y troli Defnyddir blwch gêr i reoli cyflymder a trorym symudiad y troli. Mae Couplings yn cysylltu'r modur i'r blwch gêr ac yn sicrhau bod pŵer yn cael ei drosglwyddo'n llyfn i'r olwynion.

.

2) Swyddogaeth mecanwaith gweithredu'r troli

Symudiad llorweddol: Prif swyddogaeth mecanwaith teithio'r troli yw symud y troli yn llorweddol ar draws hyd y prif drawstiau. Mae'r symudiad hwn yn caniatáu i'r craen osod y teclyn codi dros leoliad llwyth dymunol.

Trin Llwyth: Trwy symud ar hyd y prif drawstiau, mae'r troli yn helpu i osod y system teclyn codi yn gywir uwchben y llwyth, sy'n angenrheidiol ar gyfer codi a throsglwyddo nwyddau yn effeithlon.

Trosglwyddo Pŵer: Mae'r mecanwaith teithio fel arfer yn defnyddio moduron trydan a systemau gêr i ddarparu'r trorym a'r cyflymder angenrheidiol ar gyfer symudiad y troli. Gall y moduron fod yn AC neu DC, yn dibynnu ar ddyluniad a gofynion y craen.

Rheiliau ac Olwynion: Mae'r troli'n rhedeg ar reiliau sydd wedi'u gosod ar y prif drawstiau. Mae'r olwynion ar y troli wedi'u cynllunio i deithio ar hyd y rheiliau hyn, gan sicrhau symudiad llyfn a sefydlog. Gellir gosod flanges ar yr olwynion i atal symudiad ochrol a chynnal aliniad.

Mecanweithiau Diogelwch: Mae gan y mecanwaith teithio nodweddion diogelwch megis switshis terfyn, systemau brecio, a synwyryddion gorlwytho i atal damweiniau a sicrhau gweithrediad diogel y craen.

Olwyn 6.Crane

1) Swyddogaeth olwynion

Cynnal Llwyth: Mewn craen nenbont prif girder dwbl, mae pob olwyn yn cynnal cyfran sylweddol o lwyth y craen. Rhaid peiriannu'r olwynion i drin y llwythi statig a deinamig a osodir yn ystod gweithrediadau codi.

Trin a Diogelwch Deunydd: Rhaid i ddyluniad olwynion craen sicrhau gweithrediad diogel, yn enwedig wrth drin llwythi trwm neu rhy fawr. Dylid peiriannu'r olwynion i leihau sŵn a dirgryniadau yn ystod y llawdriniaeth.

Cydnawsedd Rheilffyrdd: Mae olwynion craen wedi'u cynllunio i redeg ar fathau penodol o reilffordd (ee traciau gwastad neu grwm). Rhaid i faint a siâp fflans yr olwyn gydweddu â'r proffil rheilffyrdd i sicrhau gweithrediad priodol a llyfn.

2) Gofynion dylunio

Deunydd a Dyluniad: Mae olwynion craen yn nodweddiadol wedi'u gwneud o ddur cryfder uchel neu haearn bwrw i wrthsefyll y llwythi trwm a'r pwysau sy'n gysylltiedig â chodi a chludo deunyddiau. Mae'r dyluniad yn aml yn cynnwys fflans i sicrhau aliniad priodol ac atal yr olwynion rhag dadreilio oddi ar y traciau.

Hook 7.Crane

Mae'r bachyn craen o graen gantri prif girder dwbl yn elfen hanfodol a ddefnyddir ar gyfer codi a chludo llwythi trwm.

Dyluniad a Strwythur

Deunydd: Yn nodweddiadol wedi'i wneud o ddur cryfder uchel i wrthsefyll llwythi trwm a darparu gwydnwch.

Siâp: Yn aml mae gan y bachyn siâp C neu ben pigfain ar gyfer dal slingiau neu gadwyni codi yn ddiogel.

Maint a Chynhwysedd: Fe'i cynlluniwyd i gyd-fynd â chynhwysedd codi'r craen, a all amrywio o ychydig o dunelli i gannoedd o dunelli ar gyfer craeniau diwydiannol mawr.

Mathau o Bachau

Bachyn Sengl: Yn gyffredin mewn cymwysiadau safonol, a ddefnyddir ar gyfer codi llwyth o un pwynt.

Bachyn Dwbl: Defnyddir pan fo angen llwyth mwy cytbwys, yn aml mewn cynlluniau prif drawstiau dwbl ar gyfer gallu codi uwch.

Bachyn Cranc: Mewn craeniau gantri, gellir gosod y bachyn ar droli neu granc sy'n rhedeg ar hyd y trawstiau.

Modur

Mae modur craen nenbont prif girder dwbl yn elfen hanfodol sy'n darparu'r pŵer sydd ei angen ar gyfer codi, teithio, ac weithiau cylchdroi teclyn codi neu droli'r craen. Rhaid i gyfradd pŵer y modur gyd-fynd â chynhwysedd y craen a'r llwyth y mae angen iddo ei godi. Yn nodweddiadol, mae'r moduron hyn yn amrywio o ychydig cilowat hyd at gannoedd o gilowat, yn dibynnu ar y gofynion codi a theithio.

Gall moduron fod â gyriannau amledd amrywiol (VFDs) ar gyfer addasiadau cyflymder llyfn ac arbed ynni. Mae systemau diogelwch a rheoli fel amddiffyn gorlwytho, systemau brecio, ac arosfannau brys yn cael eu hymgorffori ar gyfer gweithrediad diogel.

Dylai'r modur fod yn gydnaws â'r cyflenwad trydanol sydd ar gael yn y safle gweithredu, a all amrywio (ee, 380V/50Hz, 480V/60Hz). Defnyddir y modur mewn craen gantri prif drawstor dwbl ar gyfer gweithrediadau megis codi llwythi trwm, symud y craen ar hyd y traciau (teithio hydredol), ac weithiau symudiad ochrol (teithio traws) y teclyn codi neu'r troli.

.

System larwm sain a golau a switsh terfyn

1) System larwm sain a golau

Mae craen nenbont prif drawst dwbl, a ddefnyddir yn gyffredin mewn gweithrediadau trwm, yn aml yn ymgorffori mecanweithiau diogelwch fel systemau larwm sain a golau i sicrhau gweithrediadau diogel.

Larwm Sain (Cyrn/Swnwyr): Mae'r rhain fel arfer yn ddyfeisiadau uchel, clywadwy sy'n allyrru sain nodedig i rybuddio pobl yn yr ardal waith ac o'i chwmpas. Mae lefel y sain wedi'i chynllunio i fod yn ddigon uchel i'w chlywed dros sŵn gweithredol.

Larwm Golau (Goleuadau / Bannau sy'n Fflachio): Mae signalau gweledol, fel goleuadau sy'n fflachio neu oleuadau sy'n cylchdroi, yn helpu i rybuddio personél yn weledol, yn enwedig mewn amgylcheddau swnllyd lle gall larymau sain fod yn annigonol.

2) switsh terfyn

Mae switsh terfyn ar Craen Gantri Prif Girder Dwbl yn ddyfais ddiogelwch a ddefnyddir i atal y craen rhag symud y tu hwnt i ystod ddynodedig. Mae hyn yn sicrhau diogelwch y craen a'r ardal o'i amgylch, yn ogystal ag unrhyw lwythi sy'n cael eu codi.

Swyddogaethau allweddol switshis terfyn:

Rheoli Safle: Mae'r switsh terfyn yn helpu i fonitro a rheoli lleoliad troli, teclyn codi a nenbont y craen i atal gor-teithio a gwrthdrawiadau.

Cau Diogelwch: Os yw'r craen yn symud y tu hwnt i'r terfynau a ganiateir, mae'r switsh terfyn yn nodi'r system reoli i atal y modur ac atal difrod neu sefyllfaoedd peryglus.

Stop Argyfwng: Gall fod yn doriad brys i gau'r craen pan fydd yn agosáu at derfynau ei drac neu ei reilffordd, gan ei atal rhag dadreilio neu achosi damweiniau.

Mathau o switshis terfyn a ddefnyddir:

Switshis Terfyn Mecanyddol: Wedi'i ysgogi gan gyswllt corfforol, yn aml gan ddefnyddio lifer neu gam sy'n sbarduno'r switsh pan gaiff ei symud gan gynnig y craen.

Switshis Terfyn Electronig: Defnyddiwch synwyryddion (ee, synwyryddion anwythol, capacitive, neu optegol) ar gyfer canfod digyswllt, gan ddarparu gwydnwch uwch a lleihau traul.

Switshis Terfyn Rotari: Defnyddir yn nodweddiadol mewn cymwysiadau lle mae angen monitro mudiant cylchdro, megis mewn teclynnau codi.

Switshis Terfyn Llinol: Defnyddir ar gyfer ceisiadau lle mae teithio llinol yn cael ei fonitro, a geir yn gyffredin yn symudiad y troli.

Dyfeisiau 10.Diogelwch

1) 1. Dyfais Diogelu Gorlwytho

Swyddogaeth: Yn atal y craen rhag codi llwythi sy'n fwy na'i gapasiti graddedig.

2. Switsys Terfyn

Swyddogaeth: Yn atal y craen rhag symud y tu hwnt i ystod benodol yn ystod gweithrediadau.

3. Botwm Stopio Argyfwng

Swyddogaeth: Yn caniatáu i weithredwyr gau'r craen yn gyflym rhag ofn y bydd argyfwng.

4. Dyfais Gwrth-wrthdrawiad

Swyddogaeth: Yn atal gwrthdrawiadau rhwng y craen a strwythurau neu offer eraill.

5. Rheoli Sway Llwyth

Swyddogaeth: Yn lleihau dylanwad llwyth yn ystod gweithrediadau, a all fod yn beryglus os na chaiff ei reoli.

6. Systemau Brake

Swyddogaeth: Yn sicrhau bod y craen yn aros mewn sefyllfa llonydd pan nad yw'n symud.

7. Cyd-gloi Diogelwch

Swyddogaeth: Yn atal gweithrediad y craen os na fodlonir amodau diogelwch penodol.

8. Larymau Rhybudd a Goleuadau Signalau

Swyddogaeth: Rhybuddio personél yng nghyffiniau symudiad y craen.

9. Dyfais Gwrth-Dipio

Swyddogaeth: Yn amddiffyn rhag tipio craen oherwydd dosbarthiad llwyth anwastad neu lwyth gormodol.

10. System Oeri ar gyfer Motors

Swyddogaeth: Yn atal moduron rhag gorboethi yn ystod defnydd estynedig.

11. Systemau Rheoli o Bell

Swyddogaeth: Yn caniatáu i weithredwyr reoli'r craen o bellter diogel.

12. Systemau Monitro Craeniau

Swyddogaeth: Yn darparu monitro amser real o baramedrau gweithredol megis pwysau llwyth, cyflymder, a lleoliad.

13. Cymhorthion Goleuo a Gwelededd

Swyddogaeth: Yn sicrhau bod gan y gweithredwr welededd clir, yn enwedig mewn amodau golau isel.

Modd 11.Control

1)1. Rheoli Pendant

Disgrifiad: Mae gweithredwr y craen yn defnyddio crogdlws rheoli gwifrau i reoli symudiad y craen a'r teclyn codi.

Manteision: Syml i'w ddefnyddio, cost-effeithiol, ac yn darparu rheolaeth uniongyrchol o bellter diogel.

Defnydd: Fe'i defnyddir yn gyffredin mewn gweithrediadau llonydd neu led-lle gall y gweithredwr fod yn agos at y craen.

2. Radio Remote Control

Disgrifiad: Mae gweithredwyr yn defnyddio uned reoli diwifr, sy'n cyfathrebu â'r craen trwy signalau radio.

Manteision: Mae'n cynnig mwy o hyblygrwydd oherwydd gall y gweithredwr reoli'r craen o bellter mwy a chael mynediad i ardaloedd anodd eu cyrraedd.

Defnydd: Delfrydol ar gyfer gweithrediadau ac amgylcheddau mwy cymhleth lle mae symudedd gweithredwyr yn hanfodol.

3. Rheoli Caban

Disgrifiad: Mae'r gweithredwr yn eistedd mewn caban ar y craen ei hun ac yn ei reoli gan ddefnyddio cyfuniad o ffyn rheoli, botymau, neu reolaethau eraill.

Manteision: Yn darparu gwell golwg ar yr ardal waith a mwy o fanylder wrth reoli'r craen.

Defnydd: Yn addas ar gyfer gweithrediadau trwm neu pan fo angen lefel uwch o reolaeth ar gyfer lleoli a symud.

4. Rheolaeth Awtomataidd (Lled-Awtomatig a Cwbl Awtomataidd)

Disgrifiad: Gellir rheoli'r craen trwy orchmynion wedi'u rhaglennu neu eu hintegreiddio â systemau awtomataidd ar gyfer gweithrediad ymreolaethol.

Manteision: Yn lleihau ymyrraeth ddynol, yn gwella cywirdeb, ac yn gwella diogelwch ar gyfer tasgau ailadroddus.

Defnydd: Fe'i defnyddir yn aml mewn gweithrediadau ar raddfa fawr lle mae angen effeithlonrwydd uchel a gweithrediad parhaus.

5. Rheolaeth Hybrid

Disgrifiad: Yn cyfuno gweithrediad â llaw (gan ddefnyddio teclyn crog, teclyn rheoli o bell, neu reolaeth caban) â nodweddion awtomataidd y gellir eu defnyddio yn ôl yr angen.

Manteision: Mae'n cynnig hyblygrwydd i weithredwyr sydd angen newid rhwng moddau llaw ac awtomataidd ar gyfer tasgau penodol.

Defnydd: Yn gyffredin mewn systemau a ddyluniwyd i fod yn addasadwy i amrywiol ofynion gweithredol.

12.Sketch



Prif dechnegol







1. Gallu Llwyth Uchel

Mae'r dyluniad trawst dwbl yn caniatáu ar gyfermwy o gapasiti codi, yn nodweddiadol yn amrywio o10 tunnell hyd at 300+ tunnell.

Mae'r troli'n rhedeg ar reiliau wedi'u gosod ar ben y trawstiau, gan ei alluogi i gariollwythi trymach a mwy cytbwys.

---

🏗️ 2. Rhychwant Hir a Lifft Uchel

Gall gefnogirhychwantau hirach(hyd at 40 metr neu fwy) auchder codi uwch, gan ei gwneud yn addas ar gyferiardiau awyr agored mawr neu weithdai eang.

Yn darparu rhagorolardal ddarlleduar gyfer trin eitemau rhy fawr.

---

⚙️ 3. Cryfder Strwythurol Uwch a Sefydlogrwydd

Mae hytrawstiau twin yn cynnig gwellanhyblygedd strwythurol, lleihau gwyriad o dan lwyth a gwellagwydnwch craen.

Gwell ymwrthedd i lwythi torsional ac ochrol o gymharu â chraeniau trawst sengl.

---

🎯 4. Gweithrediad Cywir a Llyfn

Yn meddu ar atroli-hoist wedi'i osod, galluogilleoli ochrol a fertigol cywiro lwythi trwm.

Dewisolgyriannau gwrthdröydd (VFD)darparucyflymiad / arafiad llyfna lleihau straen mecanyddol.

---

🔁 5. Cymwysiadau Amlbwrpas

Yn addas ar gyferdefnydd dan do ac awyr agored, ac yn addasadwy i amrywiaeth o ddiwydiannau gan gynnwys:

Planhigion dur

Iardiau adeiladu

iardiau llongau

Gweithgynhyrchu a logisteg

Gorsafoedd pŵer

---

🛠️ 6. Cynnal a Chadw Hawdd a Hygyrchedd

Mae'n hawdd cyrraedd cydrannau fel y teclyn codi, moduron a systemau rheoliarolygu a gwasanaethu.

Mae dyluniad modiwlaidd yn caniatáu ar gyferamnewid ac uwchraddio rhan gyflym.

---

🔋 7. Pŵer Lluosog a Dewisiadau Rheoli

Gellir ei bweru ganrîl cebl, system festoon, neu reilffordd ddargludo (bar bws).

Cynigionteclyn rheoli o bell, tlws crog, neu weithrediad cabanyn seiliedig ar anghenion gweithredol a gofynion diogelwch.

---

🛡️ 8. Nodweddion Diogelwch Gwell

Yn dod gyda-mewnoledigamddiffyn gorlwytho, switshis terfyn, swyddogaethau stopio brys, asystemau gwrth-wrthdrawiadau.

Angori gwynt a chlampiau rheilen dewisol ar gyferceisiadau awyr agored.

---

💰 9. Cost-Effeithiol ar gyfer Codi Trwm

Yn dileu'r angen am strwythurau adeiladu cymhleth fel rhedfeydd uwchben.

Yn fwy darbodus nag adeiladu rhedfa craen uwchben mewn iardiau agored mawr.





1. Diwydiant Dur

Ceisiadau:

Trin coiliau dur, biledau, platiau a thrawstiau

Llwytho/dadlwytho deunyddiau crai a chynhyrchion gorffenedig

Amgylchedd:Melinau dur, planhigion saernïo, iardiau storio

---

🧱 2. Safleoedd Concrit ac Adeiladu Rhag-gastiedig

Ceisiadau:

Codi a chludo trawstiau rhag-gastio, slabiau, a segmentau pontydd

Cydosod a lleoli cydrannau strwythurol trwm

Amgylchedd:Iardiau rhag-gastio, prosiectau pontydd priffyrdd, safleoedd seilwaith

---

⚙️ 3. Offer Trwm a Gweithgynhyrchu Peiriannau

Ceisiadau:

Symud rhannau peiriant mawr, marw, mowldiau, a chynulliadau rhwng gweithfannau

Cydosodiad terfynol o offer neu beiriannau rhy fawr

Amgylchedd:Gweithfeydd gweithgynhyrchu offer, gweithdai cydosod

---

🚢 4. Adeiladu Llongau a Iardiau Morol

Ceisiadau:

Cludo rhannau cragen llong, injans, a phaneli dur

Trin blociau trwm yn ystod cynulliad llong modiwlaidd

Amgylchedd:Iard longau, siopau saernïo llongau, porthladdoedd

---

🚛 5. Logisteg a Iardiau Cynhwysydd

Ceisiadau:

Codi a phentyrru cargo neu gynwysyddion trwm

Symud nwyddau rhy fawr o geir rheilffordd neu lorïau

Amgylchedd:Terfynellau rhyngfoddol, depos cludo nwyddau, iardiau agored

---

⚡ 6. Gweithfeydd Pŵer a Phrosiectau Ynni

Ceisiadau:

Trin tyrbinau, trawsnewidyddion, generaduron a phiblinellau

Codi offer trwm yn ystod adeiladu a chynnal a chadw peiriannau

Amgylchedd:Gorsafoedd ynni dŵr, ffermydd gwynt, gweithfeydd thermol

---

🏭 7. Warysau a Iardiau Storio Diwydiannol

Ceisiadau:

Pentyrru eitemau stocrestr mawr mewn ardaloedd eang, agored

Llwytho/dadlwytho tryciau a cheir rheilffordd

Amgylchedd:Iardiau storio swmp, warysau diwydiannol

---

🛠️ 8. Mwyngloddio a Meteleg

Ceisiadau:

Cludo offer mwyngloddio, cynwysyddion mwyn, a mathrwyr

Cefnogaeth cynnal a chadw ar gyfer -peiriannau prosesu ar raddfa fawr

Amgylchedd:Agor-cloddfeydd pwll, gweithfeydd mwyndoddi, iardiau mwynau





1. Dylunio a Pheirianneg

Glasbrint a Dylunio Strwythurol: Mae timau peirianneg yn dylunio'r craen yn seiliedig ar fanylebau, gan ystyried y pwysau, y rhychwant, y gallu codi a'r amgylchedd gwaith.

Manylebau Cydran: Paratoir manylebau manwl ar gyfer cydrannau megis y prif drawstiau, trawstiau diwedd, system codi, troli a chydrannau trydanol.

2. Dewis a Chaffael Deunydd

Dewis Deunydd Dur: Dewisir deunyddiau dur cryfder uchel ar gyfer y prif drawstiau, colofnau a rhannau hanfodol eraill.

Caffael: Mae deunyddiau, fel platiau dur, adrannau, bolltau a chydrannau trydanol, yn cael eu cyrchu a'u harchwilio am ansawdd.

3. Torri a Rhag-Saernïo

Torri a Siapio: Mae cydrannau dur yn cael eu torri, eu siapio a'u weldio i ffurfiau rhagarweiniol yn unol â'r manylebau dylunio.

Cyn-Cynulliad Ffabrigo: Mae cydrannau fel trawstiau a thrawstiau yn cael eu-cynnull i wirio eu bod yn ffitio gyda'i gilydd yn iawn.

4. Weldio a Chynulliad Strwythurol

Weldio: Mae prif drawstiau, colofnau a chydrannau strwythurol eraill yn cael eu weldio i greu fframwaith cadarn. Defnyddir technegau weldio arbenigol i sicrhau cryfder a gwydnwch.

Cynulliad Strwythurol: Mae'r prif drawstiau a thrawstiau diwedd yn cael eu cydosod, gan sicrhau aliniad manwl gywir ar gyfer dosbarthiad llwyth cytbwys.

Rheoli Ansawdd: Mae gwythiennau ac uniadau weldio yn cael eu harchwilio gan ddefnyddio profion nad ydynt yn-ddinistriol (ee, profion pelydr ultrasonic neu X{{{{}}) am unrhyw ddiffygion strwythurol.

5. Peiriannu a Gorffen

Peiriannu Rhannau: Mae rhannau hanfodol fel yr olwynion, cydrannau troli, a theclynnau codi yn cael eu peiriannu i'w gosod yn iawn a'u gweithredu'n llyfn.

Triniaeth Arwyneb: Mae rhannau dur yn cael eu glanhau ac yn destun triniaethau arwyneb fel sgwrio â thywod a gorchuddio i atal rhwd a gwella gwydnwch.

Paentio a Chaenu: Rhoddir haenau amddiffynnol ar gyfer gwrthsefyll y tywydd, gyda phaent preimio ac yna cotiau uchaf.

6. Cynulliad Cydrannau Crane

Cynulliad Prif Girder: Mae'r ddau brif drawst wedi'u gosod a'u halinio.

Gosod Diwedd Beam: Mae trawstiau diwedd wedi'u gosod ar y prif drawstiau, gan ffurfio ffrâm y craen.

Gosod Teclyn codi a Troli: Mae'r mecanwaith codi a'r troli wedi'u gosod ar y prif reiliau trawst a'u profi am aliniad a llyfnder gweithredol.

7. Gosod Systemau Trydanol a Rheoli

Gwifrau a Cheblau: Gosodir gwifrau trydanol ar gyfer cyflenwad pŵer, cylchedau rheoli a systemau diogelwch.

Panel Rheoli a Nodweddion Diogelwch: Mae'r panel rheoli wedi'i osod, gyda nodweddion diogelwch megis switshis terfyn, arosfannau brys, ac amddiffyniad gorlwytho wedi'i integreiddio a'i brofi.

Rhaglennu System Reoli: Mae system reoli'r craen wedi'i rhaglennu a'i phrofi ar gyfer gweithrediad cywir.

8. Profi a Sicrhau Ansawdd

Profi Llwyth: Mae'r craen yn destun profion llwyth i sicrhau y gall drin ei gapasiti graddedig heb broblemau.

Profion Gweithredol: Perfformir profion swyddogaethol i wirio symudiadau, ymatebolrwydd, systemau brecio, a gweithrediadau trydanol.

Arolygu ac Ardystio: Mae'r craen yn cael ei archwilio'n derfynol i wirio cydymffurfiaeth â rheoliadau a safonau diogelwch. Gall awdurdodau perthnasol roi ardystiad.

9. Addasiadau Terfynol a Pharatoi Cyflenwi

Addasiadau Terfynol: Gwneir unrhyw fân addasiadau i sicrhau gweithrediad llyfn.

Dogfennaeth: Mae llawlyfrau gweithredu, canllawiau cynnal a chadw, a dogfennau ardystio yn cael eu paratoi i'w cyflwyno.

Pecynnu a Llongau: Mae'r craen wedi'i becynnu'n ddiogel i'w gludo, gan sicrhau bod pob rhan yn cael ei diogelu wrth ei chludo.

10. Gosod a Chomisiynu (ar y Safle)

Cynulliad ar-safle: Mae'r craen yn cael ei ymgynnull yn lleoliad y cwsmer os oes angen.

Golwg gweithdy:

Mae'r cwmni wedi gosod llwyfan rheoli offer deallus, ac wedi gosod 310 set (setiau) o robotiaid trin a weldio. Ar ôl cwblhau'r cynllun, bydd mwy na 500 o setiau (setiau), a bydd y gyfradd rhwydweithio offer yn cyrraedd 95% . 32 llinellau weldio wedi'u defnyddio, bwriedir gosod 50, ac mae cyfradd awtomeiddio'r llinell gynnyrch gyfan wedi cyrraedd 85%.
