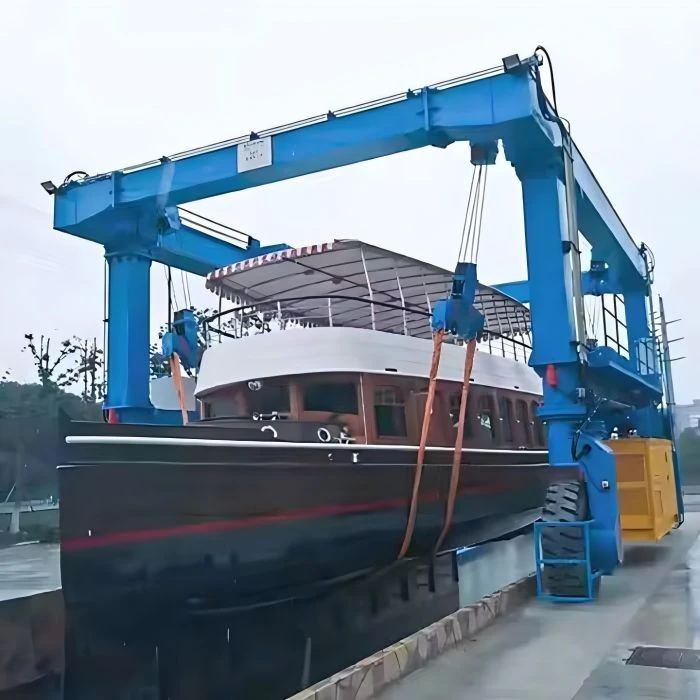

300t Codi Cwch Craen Gantri Symudol

Mae craen nenbont symudol codi cychod 300 tunnell yn system codi dyletswydd trwm a gynlluniwyd ar gyfer trin, cludo a chynnal a chadw cychod mawr, cychod hwylio a llongau morol. Isod mae disgrifiad manwl o'i nodweddion a manylebau allweddol:

1. Nodweddion Allweddol:
Cynhwysedd Llwyth Uchel: Wedi'i gynllunio i godi a symud cychod sy'n pwyso hyd at 300 tunnell fetrig.

Dyluniad Symudol: Yn cynnwys olwynion neu draciau i'w hadleoli'n hawdd o fewn iardiau llongau, marinas neu ddociau sych.

Rhychwant ac Uchder Addasadwy: Yn aml gellir addasu trawstiau nenbont i ddarparu ar gyfer gwahanol feintiau cychod.

Adeiladwaith Cadarn: Wedi'i wneud o ddur gradd uchel ar gyfer gwydnwch a sefydlogrwydd.

Gweithrediad Hydrolig / Trydan: Wedi'i bweru gan systemau hydrolig neu foduron trydan ar gyfer codi a symud llyfn.

Systemau Diogelwch: Yn cynnwys amddiffyniad gorlwytho, breciau brys, a mecanweithiau gwrth-sway.

Cymhariaeth: Codi Cwch Gantri vs Travelift

Dewis y Craen Gantri Cwch Cywir

Gallu Codi 600 tunnell
Rhychwant (Lled) 3 - 12 metr (addasadwy)
Uchder Codi 3 - 10 metr
Dosbarth Gweithio A3-A5 (dyletswydd ysgafn i ganolig)
Cyflymder codi 0.5 - 8 m/mun (newidiol)
Prif Beam Math Trawst sengl/dwbl (math-blwch)
Cyflenwad Pŵer 220V / 380V 3 cham neu lawlyfr
Modd Rheoli Rheolaeth pendant / teclyn rheoli o bell diwifr
Teclyn codi Math Teclyn codi cadwyn drydan / teclyn codi rhaff wifrau
Gyriant Teithio Gwthiad neu fodur â llaw
Diogelu Cyrydiad Paent gradd poeth-dip galfanedig neu forol
Gwrthiant Gwynt Hyd at raddfa Beaufort 6 (i'w ddefnyddio yn yr awyr agored)
Gweithredu Temp -20 gradd i +50 gradd

Mae craen nenbont symudol codi cwch 300 tunnell yn system codi dyletswydd trwm a gynlluniwyd ar gyfer iardiau llongau, adeiladu morol a chynnal a chadw cychod. Mae ei gydrannau allweddol yn cynnwys:

1. Cydrannau Strwythurol
Ffrâm Gantry: Y prif strwythur dur sy'n cynnwys coesau fertigol a thrawst llorweddol (trawst pont).

Coesau / Colofnau: Cefnogwch y craen a gellir ei osod neu ei addasu o ran uchder.

Trawst trawst/Girder: Y trawst uchaf llorweddol sy'n rhychwantu'r ardal waith ac yn cynnal y teclyn codi.

Cerbydau Diwedd: Strwythurau ag olwynion ar waelod y coesau ar gyfer symudedd.

2. Mecanwaith Codi
Uned teclyn codi: System winsh drydanol neu hydrolig gyda bachyn gallu uchel (cyfradd 300t).

Rhaffau Gwifren a Phwlïau: Ceblau dur trwm ac ysgubau ar gyfer trin llwythi.

Bar Gwasgarwr / Trawst Codi: Yn dosbarthu pwysau'n gyfartal wrth godi cychod mawr.


3. System Symudedd
Olwynion/Traciau:-olwynion neu reilen flinedig rwber-traciau wedi'u gosod ar gyfer symud.

Moduron Drive: Moduron trydan neu hydrolig ar gyfer gyrru.

System Llywio: Rheolaeth gyfeiriad a reolir â llaw neu o bell.


4. Pŵer a System Rheoli
Cyflenwad Pŵer: Trydan (rîl cebl neu fatri) neu ddisel-hydraulig.

Panel Rheoli: Pendant, caban, neu weithrediad di-wifr o bell.

Synwyryddion a Switsys Terfyn: Amddiffyniad gorlwytho, cyfyngwyr uchder, a systemau gwrth-wrthdrawiadau.

5. Nodweddion Diogelwch
Breciau: Systemau brecio mecanyddol neu hydrolig.

Sefydlogwyr / Allyrwyr: Cefnogwyr estynadwy ar gyfer sefydlogrwydd wrth godi.

Anemomedr (i'w ddefnyddio yn yr awyr agored): Monitro cyflymder gwynt.

6. Affeithwyr Dewisol
System Gydamseru (ar gyfer craeniau codi-deuol).

System Pwyso: Mesur llwyth integredig.

Diogelu'r Tywydd: -haenau sy'n gwrthsefyll cyrydiad ar gyfer amgylcheddau morol.

Defnyddir y craen hwn yn nodweddiadol ar gyfer-docio, atgyweirio cychod a lansio cychod.

SKETCH

Prif dechnegol

Mae craen gantri symudol codi cwch 300 tunnell yn cynnig nifer o fanteision, gan ei wneud yn ddewis a ffefrir ar gyfer cymwysiadau morol, adeiladu llongau a chodi trwm. Dyma'r manteision allweddol:

1. Gallu Llwyth Uchel
Yn gallu codi hyd at 300 tunnell, gan ei wneud yn ddelfrydol ar gyfer cychod mawr, cychod hwylio, adrannau llongau, a llwythi diwydiannol trwm.

Yn addas ar gyfer iardiau llongau, dociau sych, a chyfleusterau atgyweirio morol.

2. Symudedd a Hyblygrwydd
Mae dyluniad wedi'i osod ar olwynion yn caniatáu symudiad hawdd ar hyd rheiliau neu arwyneb gwastad, gan alluogi ail-leoli heb ddadosod.

Yn ddelfrydol ar gyfer cyfleusterau sy'n gofyn am adleoli llwythi trwm yn aml.

3. Effeithlonrwydd Gofod
Nid oes angen sylfaen sefydlog fel craeniau uwchben, gan arbed lle mewn iardiau llongau a gweithdai.

Rhychwant ac uchder addasadwy i ddarparu ar gyfer gwahanol feintiau cychod.

4. Amlochredd mewn Cymwysiadau
Defnyddir ar gyfer lansio cychod, atgyweirio, cynnal a chadw a chludo.

Yn gallu trin gwahanol fathau o longau, gan gynnwys cychod hwylio, cychod pysgota a llongau bach.

5. Cost-Ateb Effeithiol
Costau gosod is o gymharu â chraeniau sefydlog (dim angen strwythurau cynnal parhaol).

Yn lleihau dibyniaeth ar graeniau lluosog, gan optimeiddio llif gwaith.

6. Dylunio Customizable
Rhychwant addasadwy, uchder codi, a hyd rhedfa i gyd-fynd ag anghenion gweithredol penodol.

Gellir ei gyfarparu â systemau codi cydamserol ar gyfer dosbarthu llwythi cytbwys.

7. Nodweddion Diogelwch Gwell
Wedi'i gyfarparu â-systemau gwrth-wrthdrawiad, amddiffyniad gorlwytho, a breciau brys.

Mae adeiladu dur cadarn yn sicrhau sefydlogrwydd yn ystod lifftiau trwm.

8. Llai o Amser Segur
Yn galluogi trin cychod yn gyflym ac yn effeithlon, gan leihau oedi wrth adeiladu llongau neu waith atgyweirio.

Yn gyflymach na dulliau codi traddodiadol fel slingiau neu graeniau arnofiol.

9. Opsiwn Cyfeillgar i'r Amgylchedd
Opsiynau pŵer trydan neu hybrid ar gael, gan leihau allyriadau mewn amgylcheddau morol sensitif.

10. Cynulliad Hawdd ac Adleoli
Mae dyluniad modiwlaidd yn caniatáu gosodiad cyflym a datgymalu pan fo angen.

Gellir ei adleoli i wahanol feysydd gwaith yn ôl yr angen.

Ceisiadau Delfrydol:
Iardiau Llongau a Dociau Sych – Lansio ac adalw cychod.

Cyfleusterau Atgyweirio Morol - Codi cychod ar gyfer gwaith cynnal a chadw.

Gweithgynhyrchwyr Cychod - Cludo cyrff a chydrannau mawr.

Porthladdoedd a Harbyrau - Trin cargo trwm neu longau sydd wedi'u difrodi.

Casgliad:
Mae craen gantri symudol 300 tunnell yn darparu gallu codi uchel, symudedd, a chost effeithlonrwydd, gan ei gwneud yn ddewis ardderchog ar gyfer gweithrediadau codi morol a diwydiannol trwm. Mae ei hyblygrwydd a'i nodweddion diogelwch yn sicrhau bod cychod mawr a chydrannau llongau yn cael eu trin yn llyfn ac yn effeithlon.

Mae craen nenbont symudol codi cwch 300 tunnell yn system codi dyletswydd trwm sydd wedi'i chynllunio ar gyfer trin llongau mawr, megis llongau, cychod hwylio a chychod, mewn iardiau llongau, dociau sych, marinas a chyfleusterau atgyweirio. Dyma ei gymwysiadau a nodweddion allweddol:

Ceisiadau:
Adeiladu Llongau ac Atgyweirio:

Codi a lleoli adrannau llongau mawr, cyrff, a chydrannau yn ystod y gwaith adeiladu.

Symud cychod i mewn ac allan o ddociau sych ar gyfer cynnal a chadw ac atgyweirio.

Gweithrediadau'r Marina a'r Iard Gychod:

Lansio ac adalw cychod hwylio, cychod pysgota, a llongau masnachol.

Cludo cychod rhwng storio, atgyweirio, a dŵr.

Gweithrediadau Porthladd ac Alltraeth:

Llwytho/dadlwytho offer morol trwm a strwythurau parod.

Cynorthwyo gyda gosod modiwlau platfform alltraeth.

Trin ysgraff a strwythur arnofiol:

Codi ac adleoli cychod, dociau arnofiol, a pontynau.

Gweithrediadau Achub Brys:

Adfer cychod suddedig neu wedi'u difrodi o gyrff dŵr.

Mae'r broses o gynhyrchu craen gantri symudol codi cwch 300 tunnell yn cynnwys sawl cam allweddol, o ddylunio a chaffael deunyddiau i saernïo, cydosod, profi, a chyflwyno terfynol. Isod mae dadansoddiad manwl o'r broses weithgynhyrchu nodweddiadol:

1. Dylunio a Pheirianneg
Dadansoddiad o'r Gofynion: Penderfynwch ar gapasiti codi (300t), rhychwant, uchder, anghenion symudedd (rheilffordd wedi'i osod neu rwber-wedi blino), ac amodau amgylcheddol.

Dyluniad Strwythurol: Modelu CAD (AutoCAD, SolidWorks) ar gyfer y ffrâm gantri, trawstiau, coesau, a mecanwaith codi.

Systemau Mecanyddol a Thrydanol: Dylunio teclynnau codi, trolïau, moduron, breciau a systemau rheoli (o bell â gwifrau/diwifr).

Efelychu Llwyth: Dadansoddiad Elfen Feidraidd (FEA) i wirio cywirdeb strwythurol o dan lwythi deinamig.

Cydymffurfiaeth Rheoleiddio: Sicrhau y cedwir at safonau fel ISO, DIN, FEM, neu ASME.

2. Caffael Deunydd
Platiau a Trawstiau Dur: Dur -graddfa uchel (Q345B, ASTM A572) ar gyfer prif drawstiau a choesau.

Cydrannau Peiriannau: Moduron, blychau gêr, rhaffau gwifren, bachau ac olwynion.

Cydrannau Trydanol: PLCs, synwyryddion, gwrthdroyddion amledd, a cheblau.

3. Gwneuthuriad Cydrannau Allweddol
A. Ffabrigo Ffrâm Gantry
Trawstiau Coes a Chroes: Torri, weldio a pheiriannu platiau dur yn adrannau blychau neu strwythurau trawstiau.

Prif hytrawstiau: Gwneuthurwch hytrawstiau blwch wedi'u weldio neu hytrawstiau dellt yn fanwl gywir er mwyn osgoi gwyro.

Profi Weldio a NDT: Profion pelydr uwchsonig/X- i sicrhau ansawdd weldio.

B. Cymanfa Mecanwaith Codi
Teclyn codi a Throli: Cydosod teclynnau codi trydan neu hydrolig (dyluniad trawst dwbl ar gyfer cynhwysedd 300t).

Pwlïau a Rhaffau Gwifren: Gosod a thensiwn- rhaffau dur cryfder uchel.

Cerbydau Terfynol: Gwneuthurwch gydosodiadau olwynion ar gyfer symudedd (yn seiliedig ar reilffyrdd neu deiars).

4. Triniaeth Arwyneb a Phaentio
Sgwrio â thywod: Tynnwch rwd a pharatoi arwynebau.

Preimio a Phaentio: Rhoi haenau gwrth-cyrydiad (epocsi + polywrethan) ar gyfer gwydnwch.

5. Cynulliad ac Integreiddio
Codi Strwythur Gantri: Bollt neu weldio coesau a thrawstiau ar-safle neu yn y ffatri.

Gosod Mecanyddol: Mownt teclynnau codi, trolïau, a systemau gyrru.

Gwifrau Trydanol: Cysylltu paneli rheoli, switshis terfyn, a dyfeisiau diogelwch.

6. Profi a Chomisiynu
Profi Llwyth:

Prawf Statig: 125% o'r llwyth graddedig (375t) i wirio anffurfiad.

Prawf Dynamig: Llwyth 110% (330t) gyda symudiadau i wirio sefydlogrwydd.

Profion Swyddogaeth: Gwirio gweithrediad llyfn codi, croesi a brecio.

Gwiriadau Diogelwch: Arosfannau brys, amddiffyn gorlwytho, a systemau gwrth-wrthdrawiadau.

7. Cyflwyno a Gosod
Cludiant: Dadosodwch os oes angen ar gyfer logisteg.

Ar-Cynulliad Safle: Ail-godi'r craen yn yr iard longau neu'r iard longau.

Hyfforddiant Gweithredwyr: Trosglwyddo gyda chanllawiau diogelwch a gweithredu.

Golwg gweithdy:

Mae'r cwmni wedi gosod llwyfan rheoli offer deallus, ac wedi gosod 310 set (setiau) o robotiaid trin a weldio. Ar ôl cwblhau'r cynllun, bydd mwy na 500 o setiau (setiau), a bydd y gyfradd rhwydweithio offer yn cyrraedd 95% . 32 llinellau weldio wedi'u defnyddio, bwriedir gosod 50, ac mae cyfradd awtomeiddio'r llinell gynnyrch gyfan wedi cyrraedd 85%.
