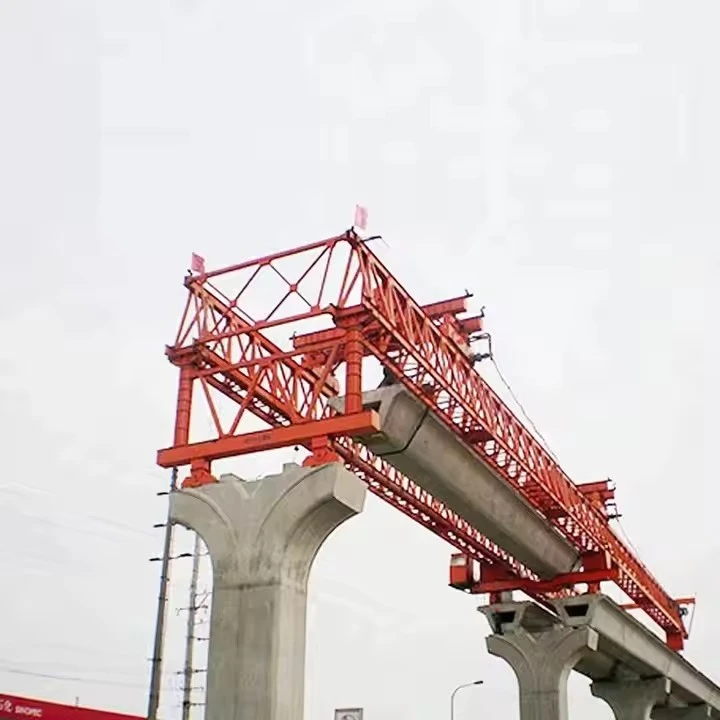

Offer Lansio Pont 250Ton

A Offer Lansio Pont 250 tunnellyn{0}}beiriant dyletswydd trwm a ddefnyddir i osod segmentau pontydd rhag-gastio neu hytrawstiau yn effeithlon.







Nodweddion Allweddol Lansiwr Pont 250-Ton:

Cynhwysedd Llwyth Uchel- Yn gallu codi a lleoli segmentau pontydd sy'n pwyso hyd at 250 tunnell.

Rhychwant a Chyrhaeddiad Addasadwy- Gellir ei addasu ar gyfer gwahanol led ac uchder pontydd.

Dyluniad Hunanyredig neu Fodiwlaidd– Mae rhai modelau yn eu-yrru eu hunain ar reiliau neu olwynion, tra bod eraill yn fodiwlaidd ac angen eu cydosod ar-safle.

Lleoliad Manwl- Yn meddu ar reolaethau hydrolig neu electronig ar gyfer alinio segmentau pontydd yn gywir.

Systemau Diogelwch– Yn cynnwys amddiffyniad gorlwytho, mecanweithiau gwrth-sway, a brecio brys.

Addasrwydd- Gellir ei ddefnyddio ar gyfer gwahanol fathau o bontydd (grider, trawst bocs, segmentol, ac ati).

Gweithrediad Rheolaeth Anghysbell– Mae rhai modelau yn caniatáu ar gyfer-symudiad a reolir o bell er mwyn gwella diogelwch ac effeithlonrwydd.





1. Manylebau Cyffredinol

Model/Math:Lansiwr Pont 250 tunnell

Cais:Rhag-gastio adeiladu pont segmentol, lansio trawst, rhychwantu-yn-rhychwant codi

Cynhwysedd Lansio Uchaf:250 tunnell fetrig

Dull Lansio:Hunan{0}lansio, modiwlaidd, neu gantri-yn seiliedig

System reoli:Awtomataidd/PLC-wedi'i reoli â gwrthwneud â llaw

---

2. Manylebau Strwythurol

Prif Girder / Ffrâm:Dur -cryfder uchel (Gradd S355/S460)

Hyd Rhychwant:Addasadwy (ee, 30m-60m nodweddiadol)

Lled:Addasadwy i weddu i led dec y bont (ee, 10m-20m)

Uchder:Addasadwy (ee, 6m-12m)

System Gymorth:Jaciau hydrolig, pierau dros dro, neu Bearings llithro





A Offer Lansio Pont 250 tunnellyn{0}}beiriant dyletswydd trwm a ddefnyddir i osod segmentau pontydd rhag-gastio neu hytrawstiau yn effeithlon. Dyma ei gydrannau allweddol:

1. Prif Gydrannau Strwythurol

Trwyn Lansio (Blaen Boom)- Ymestyn ymlaen i arwain y segmentau pontydd yn ystod y lleoliad.

Prif Beam/Girder– Y prif lwyth{0}}strwythur sy'n cynnal y segmentau pontydd yn ystod y lansiad.

Tyrau/Pierau Cynhaliol- Cefnogaeth dros dro neu barhaol i sefydlogi'r lansiwr yn ystod y llawdriniaeth.

Ffrâm Cefnogi Cefn- Yn angori'r lansiwr i ran orffenedig y bont.

2. Systemau Hydrolig a Mecanyddol

Jaciau Hydrolig- Darparu grym codi a gwthio i symud y segmentau pontydd.

Mecanwaith Gwthio/Tynnu- Yn llithro'r lansiwr ymlaen neu yn ôl ar hyd aliniad y bont.

Winshis a Cheblau– Cynorthwyo i leoli a sefydlogi segmentau.

3. Systemau Symud a Lleoli

Olwynion/Traciau Teithiol- Yn caniatáu i'r lansiwr symud ar hyd dec neu ddaear y bont.

Cefnogaeth addasadwy- Galluogi cywiriadau uchder ac aliniad ar gyfer lleoliad manwl gywir.

Slewing Gan- Yn caniatáu cylchdroi ar gyfer aliniad pont grwm (os yw'n berthnasol).

4. Systemau Rheoli a Diogelwch

System Reoli PLC- Rheolaethau awtomataidd ar gyfer gweithrediadau cydamserol.

Synwyryddion Monitro Llwyth– Sicrhau bod dosbarthiad pwysau yn parhau o fewn terfynau diogel.

Breciau a Chloeon Argyfwng- Atal symudiadau damweiniol yn ystod llawdriniaeth.

5. Cydrannau Ategol

Llwyfannau Gwaith ac Ysgolion Mynediad- Darparu mynediad diogel i weithredwyr.

Gwrthbwysau- Cydbwyso'r lansiwr yn ystod lifftiau trwm.

Pecyn Pŵer (Hydro a Thrydan)- Yn cyflenwi ynni ar gyfer systemau hydrolig a thrydanol.

6. Nodweddion Dewisol

Modiwl a yrrir gan eich hun (SPM)- Ar gyfer symudiad annibynnol heb graeniau allanol.

System Llywio Addasol- Ar gyfer geometregau pontydd cymhleth.

Gweithrediad Rheolaeth Anghysbell- Gwella diogelwch mewn amodau peryglus.

Mae'r offer hwn yn hanfodol ar gyfer lansio pontydd rhychwant mawr, traphontydd a strwythurau segmentol rhag-gastiedig yn effeithlon.









Mae'rOffer Lansio Pont 250 tunnellyn{0}}beiriant dyletswydd trwm sydd wedi'i gynllunio ar gyfer lleoli pontydd mawr yn gyflym ac yn effeithlon, a ddefnyddir yn nodweddiadol mewn prosiectau milwrol, brys a seilwaith. Dyma ei fanteision allweddol:

1. Defnydd Cyflym

Yn gallu gosod pontydd yn gyflym mewn munudau, gan leihau amser segur mewn sefyllfaoedd argyfyngus (ee, gweithrediadau milwrol neu liniaru trychineb).

Mae systemau lansio awtomataidd neu led-awtomataidd yn lleihau llafur llaw.

2. Gallu Llwyth Uchel

Yn cefnogi250 tunnell, gan ganiatáu i gerbydau milwrol trwm (tanciau, tryciau) neu gludiant sifil fynd heibio.

Yn sicrhau sefydlogrwydd a diogelwch ar gyfer traffig trwm parhaus.

3. Symudedd ac Amlochredd

Wedi'i osod ar gludwr symudol (ar olwynion neu drac), sy'n galluogi cludiant i leoliadau anghysbell neu arw.

Yn addas ar gyfer gwahanol fathau o bontydd (pontydd Bailey, pontydd modiwlaidd, ac ati).

4. llai o Lafur Llawlyfr

Mae systemau hydrolig neu fecanyddol yn trin cydrannau trwm, gan leihau'r angen am griwiau mawr.

Yn lleihau risgiau sy'n gysylltiedig ag adeiladu pontydd â llaw.

5. Diogelwch Gwell

Mae gosod a reolir yn fanwl gywir yn lleihau damweiniau yn ystod gosod.

Wedi'i adeiladu-mewn systemau sefydlogi i sicrhau lleoliad pontydd yn ddiogel.

6. Ceisiadau Milwrol a Sifil

Milwrol:Gosod pontydd cyflym ar gyfer symudiadau milwyr a cherbydau mewn parthau ymladd.

Sifil:Atgyweirio pontydd mewn argyfwng ar ôl trychinebau naturiol (llifogydd, daeargrynfeydd) neu brosiectau seilwaith.

7. Cost-Effeithlon

Yn lleihau-costau tymor hir drwy gyflymu'r gwaith adeiladu a lleihau llafur.

Offer amldro ar gyfer defnydd lluosog.

8. Gwydnwch a Dibynadwyedd

Wedi'i adeiladu i wrthsefyll amgylcheddau garw (tywydd eithafol, tir garw).

-dyluniad cynnal a chadw isel ar gyfer defnydd maes hirfaith.

Casgliad

Mae'rLansiwr Pont 250 tunnellyn ased hanfodol ar gyfer peirianneg filwrol a sifil, cynnigcyflymder, cryfder ac effeithlonrwyddmewn gweithrediadau gosod pontydd. Mae ei allu i drin llwythi eithafol wrth sicrhau gosodiad cyflym yn ei gwneud yn anhepgor mewn senarios critigol.





A Lansiwr pont 250 tunnellyn ddarn o offer trwm sy'n cael ei ddefnyddio i adeiladu pontydd, yn enwedig ar gyfer lansio segmentau rhag-gastio, hytrawstiau, neu bontydd cyfan i'w lle. Isod mae ei gymwysiadau, nodweddion ac ystyriaethau allweddol:

Ceisiadau:

Lansio Girder Precast– Defnyddir i godi a gosod hytrawstiau concrit neu ddur rhag-gastiedig mawr (hyd at 250 tunnell) ar bileri neu ategweithiau.

Adeiladu Pont Segmentaidd– Yn defnyddio segmentau rhag-gastiedig mewn cantilifer cytbwys neu rychwant-yn ôl-dulliau rhychwant.

Lansio Trusses a Bwâu– Yn cynorthwyo i osod cyplau dur mawr neu adrannau bwa ar gyfer pontydd rhychwant hir.

Pontydd Rheilffordd a Phriffyrdd- Defnyddir yn gyffredin mewn prosiectau pontydd rheilffordd a phriffyrdd lle mae angen codi pethau trwm.

Lansio Uwchben a Underslung- Gellir ei ffurfweddu ar gyfer lansio hytrawstiau oddi uchod (gantri uwchben) neu islaw (trwyn lansio).





Mae cynhyrchu aOffer Lansio Pont 250 tunnell (BLE)yn cynnwys proses gymhleth, aml-gam sy'n integreiddio peirianneg strwythurol, systemau mecanyddol, hydroleg ac awtomeiddio. Isod mae manwlgweithdrefn gynhyrchu cam-wrth-gam:

---

1. Cyfnod Dylunio a Pheirianneg

Dadansoddiad Gofyniad: Diffinio capasiti llwyth (250 tunnell), hyd rhychwant, addasrwydd tir, a symudedd.

Modelu CAD: Defnyddiwch feddalwedd fel AutoCAD, SolidWorks, neu CATIA ar gyfer dylunio 3D.

Dadansoddiad FEA: Cynnal Dadansoddiad Elfennau Terfynol (ANSYS, ABAQUS) i ddilysu cyfanrwydd strwythurol.

Dylunio Systemau Hydrolig a Thrydanol: Cynllunio silindrau hydrolig, pympiau, a systemau rheoli.

---

2. Caffael Deunydd

Dur Strwythurol: -dur gradd uchel (ASTM A572/A514) ar gyfer trawstiau, trawstiau a thrawstiau.

Cydrannau Hydrolig: Pympiau, silindrau, falfiau (Bosch Rexroth, Parker).

Systemau Trydanol a Rheoli: PLCs, synwyryddion, a-modiwlau rheoli o bell.

Mecanwaith Trac/Lansio: Rholeri -trwm neu Bearings llithro.

---

3. Proses Fabrication

A. Gwneuthuriad Prif Girder

Torri a Siapio: Plasma/oxy-torri tanwydd o blatiau dur.

Weldio: weldio arc tanddwr (SAW) ar gyfer gwythiennau hydredol; weldio robotig ar gyfer manwl gywirdeb.

Cymanfa: Bolltwch a weldio segmentau yn drawstiau bocs neu adrannau trawstiau.

B. Strwythur Cefnogi (Ffram/Tŵr)

Gwneuthurwch gynheiliaid fertigol gan ddefnyddio dur wedi'i atgyfnerthu.

Cydosod mecanweithiau codi hydrolig.

C. Lansio Cefnogaeth Trwyn a Chefn

Adeiladwch y trwyn lansio (estyniad dros dro ar gyfer gosod pontydd).

Gosod coesau / sefydlogwyr cynnal cefn.

---

4. Integreiddio Hydrolig a Thrydanol

System Hydrolig:

Gosodwch silindrau hydrolig ar gyfer codi a lansio.

Cysylltwch pympiau, pibellau, a falfiau rheoli.

System Drydanol:

Wire PLCs, synwyryddion, a phaneli rheoli.

Profi cydamseriad rhwng systemau hydrolig a systemau symud.

---

5. Rheoli Ansawdd a Phrofi

Profi NDT: archwiliad weldio pelydr uwchsonig/X-.

Profi Llwyth: Gwneud cais 125% o'r llwyth dylunio (312.5 tunnell) i wirio diogelwch.

Profi Swyddogaethol: Efelychu lansio pont o dan amodau rheoledig.

---

6. Gwiriad Cydosod a Chyflawni Cyn-

Cydosod yr holl fodiwlau (hytrawstiau, cynhalwyr, hydrolig).

Cynnal profion gweithredol terfynol (estyniad / tynnu'n ôl, sefydlogrwydd).

---

7. Cludiant a Chomisiynu Safle

Dadosodwch yn fodiwlau cludadwy (os oes angen).

Ar{0}}ailosod a chomisiynu ar y safle.

Hyfforddiant gweithredwyr.





Mae'r cwmni wedi gosod llwyfan rheoli offer deallus, ac wedi gosod 310 set (setiau) o robotiaid trin a weldio. Ar ôl cwblhau'r cynllun, bydd mwy na 500 o setiau (setiau), a bydd y gyfradd rhwydweithio offer yn cyrraedd 95% . 32 llinellau weldio wedi'u defnyddio, bwriedir gosod 50, ac mae cyfradd awtomeiddio'r llinell gynnyrch gyfan wedi cyrraedd 85%.
