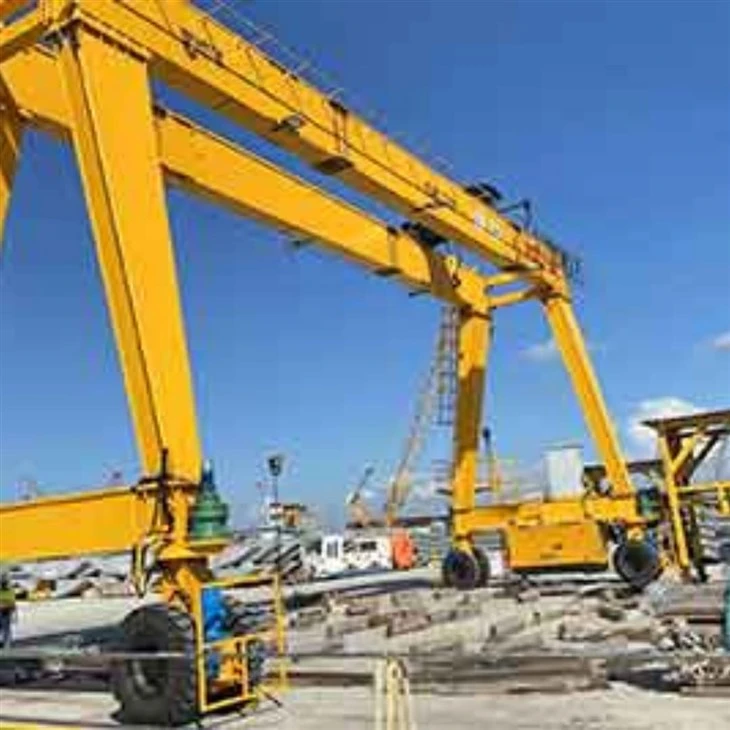

Craen Gantri Beam Cantilever Dwbl
Cyflwyniad Cynnyrch
A craen gantri trawst dwbl cantiliferyn fath o-offer codi dyletswydd trwm sydd wedi'i ddylunio gydahytrawstiau dwblabreichiau cantiliferyn ymestyn y tu hwnt i goesau'r craen. Fe'i defnyddir yn eang ar gyfer trin deunyddiau mawr a hir mewn iardiau agored, terfynellau rheilffyrdd, porthladdoedd a safleoedd adeiladu. Mae'r strwythur cantilifer yn caniatáu i'r craen weithredu y tu hwnt i rychwant y rhedfa, gan ddarparu lle gweithio ychwanegol a hyblygrwydd.
Prif Gydrannau
Prif Girders Dwbl
Y prif lwyth -strwythur dwyn wedi'i wneud o drawstiau dur math blwch neu drawst wedi'i weldio.
Yn darparu cryfder ac anhyblygedd uchel, gan sicrhau perfformiad codi sefydlog.
Cantilever Arms
Rhannau estynedig y tu hwnt i'r cerbydau pen ar un ochr neu'r ddwy ochr.
Galluogi gweithrediadau llwytho a dadlwytho y tu allan i'r rhychwant rheilffordd, gan wella effeithlonrwydd gwaith.
Cerbydau Diwedd / Coesau Craen
Cefnogwch y strwythur gantri cyfan a throsglwyddwch y llwyth i'r rheiliau daear.
Gall un goes fod yn anhyblyg tra bod y llall yn hyblyg i osgoi anffurfiad rheilffyrdd.
Troli codi
Yn symud ar hyd y trawstiau dwbl ac yn cario'r mecanwaith codi ar gyfer gweithrediadau codi.
Gellir ei gyfarparu â theclyn codi rhaff wifrau neu droli trydan, yn dibynnu ar gapasiti.
Mecanwaith Codi
Yn cynnwys y teclyn codi, modur, blwch gêr, drwm, a bachyn.
Yn darparu codi llwythi trwm yn fertigol gyda rheolaeth fanwl gywir.
Mecanwaith Teithio
Yn caniatáu i'r craen symud ar hyd y rheiliau.
Wedi'i yrru gan moduron trydan gyda chychwyn meddal a rheolaeth amlder amrywiol ar gyfer gweithrediad llyfn.
System Reoli
Mae'r opsiynau'n cynnwys rheolaeth caban, teclyn rheoli crog, neu reolaeth bell diwifr.
Yn sicrhau gweithrediad diogel a hyblyg o dan amodau gwaith amrywiol.
System Cyflenwi Pŵer
Mae pŵer yn cael ei gyflenwi trwy riliau cebl neu fariau bysiau yn dibynnu ar amodau'r safle.
Manteision
Ystod Gwaith Estynedig- Mae'r dyluniad cantilifer yn caniatáu trin deunyddiau y tu allan i'r rhychwant rheilffordd, sy'n ddelfrydol ar gyfer llwytho tryciau neu longau yn uniongyrchol.
Cynhwysedd Llwyth Uchel– Mae strwythur trawst dwbl yn darparu cryfder a sefydlogrwydd rhagorol ar gyfer -tasgau codi dyletswydd trwm.
Ffurfweddiad Hyblyg– Gellir ei ddylunio gyda chantilifrau unochrog neu ddwy ochr yn dibynnu ar ofynion y gweithle.
Gwrthiant Gwynt Cryf- Yn addas ar gyfer gweithrediadau awyr agored gyda dyluniad strwythurol cadarn.
Trin Deunydd Effeithlon- Mae teithio llyfn a chodi manwl gywir yn gwella cynhyrchiant cyffredinol.
Rhychwant ac Uchder y gellir eu Customizable– Wedi'i deilwra i gyd-fynd â chynlluniau safle penodol ac anghenion gweithredol.
Cymwysiadau Nodweddiadol
Iardiau storio agored
Planhigion gwneuthuriad dur a chydosod
Gorsafoedd cludo nwyddau rheilffordd
iardiau llongau a phorthladdoedd
Safleoedd trin deunyddiau adeiladu
Cynhwysedd Llwytho â Gradd: 5 tunnell, 10 TON, 100 tunnell, wedi'i addasu, 16/3.2 tunnell, 20/5 tunnell, 32/5 tunnell, 50/10 tunnell
Max. Uchder Codi: 40m, wedi'i addasu
Rhychwant: 35m neu ofynion cleientiaid
Gwarant: 1 Flwyddyn
Pwysau (KG): 20000 kg
Cydrannau Craidd: PLC, Injan, Bearing, Gearbox, Modur, Llestr pwysau, Gear, Pwmp
Ffordd reoli: Cab, teclyn rheoli o bell diwifr neu wedi'i addasu
Lluniau a Chydrannau
1. Prif Girder (Trawstiau Dwbl)
Prif lwyth -strwythur cario'r craen.
Wedi'i wneud o flwch wedi'i weldio-teipiwch blatiau dur neu strwythurau cyplau.
Yn cefnogi'r troli ac yn sicrhau anhyblygedd a sefydlogrwydd uchel yn ystod y llawdriniaeth.
Mae'r dyluniad trawst dwbl yn caniatáu mwy o gapasiti a rhychwant codi.
1.Mae prif drawst craen gantri diwydiannol yn drawst llorweddol sy'n rhychwantu'r pellter rhwng dau drac neu reiliau cyfochrog. Fe'i gwneir yn nodweddiadol o ddur ac mae'n gwasanaethu fel prif gydran strwythurol y craen, gan ddarparu cefnogaeth i fecanwaith y teclyn codi, y troli a'r llwyth.
2. Mae'r prif drawst wedi'i gynllunio i wrthsefyll y pwysau a'r grymoedd a gynhyrchir gan weithrediadau'r craen, gan gynnwys codi, symud a gostwng llwythi trwm. Mae hefyd yn gyfrifol am gynnal sefydlogrwydd a chydbwysedd y craen yn ystod y llawdriniaeth.
3. Gall y prif trawst fod naill ai'n sefydlog neu'n addasadwy, yn dibynnu ar anghenion penodol y cais. Mae trawstiau sefydlog wedi'u gosod ar uchder penodol ac ni ellir eu haddasu, tra gellir codi neu ostwng trawstiau addasadwy i ddarparu ar gyfer uchder llwyth gwahanol a gofynion clirio.
4.Yn gyffredinol, mae'r prif drawst yn elfen hanfodol o graen gantri diwydiannol, gan ddarparu'r cryfder a'r sefydlogrwydd angenrheidiol i drin llwythi trwm yn ddiogel ac yn effeithlon.
.
Troli gyda Mecanwaith Codi
Yn rhedeg ar hyd y prif drawstiau i symud y teclyn codi yn llorweddol.
Yn cynnwys ymecanwaith codi, sy'n cynnwys:
Modur teclyn codi
lleihäwr (bocs gêr)
Drwm rhaff wifrau
Bloc bachyn
System brêc
Yn darparu codi fertigol a gostwng llwythi trwm gyda rheolaeth sefydlog a manwl gywir.
Mae system codi craen gantri diwydiannol yn gyfrifol am godi, gostwng a chludo llwythi trwm. Yn nodweddiadol mae'n cynnwys sawl cydran yn gweithio gyda'i gilydd i ddarparu mecanwaith codi dibynadwy ac effeithlon.
Mae prif gydrannau'r system godi yn cynnwys: Modur Hoist: Y modur codi yw ffynhonnell pŵer y system codi. Mae'n cynhyrchu'r trorym sydd ei angen i godi a gostwng y llwyth. Mae gallu'r modur yn cael ei bennu gan gapasiti codi a chylch dyletswydd y craen.
Drym(iau) teclyn codi neu gynulliad ysgub: Mae drwm(iau) y teclyn codi neu'r cynulliad ysgub wedi'i gysylltu â modur y teclyn codi trwy flwch gêr lleihau. Wrth i'r modur droi, mae'n cylchdroi'r drwm neu'n symud yr ysgubau, sydd yn ei dro yn codi neu'n gostwng y rhaffau gwifren neu'r cadwyni.
3.I grynhoi, mae system codi craen gantri diwydiannol yn elfen gymhleth ond hanfodol sy'n galluogi'r craen i gyflawni ei brif swyddogaeth: codi a symud llwythi trwm yn ddiogel ac yn effeithlon.
3.End Cariages / Crane Coesau
Cefnogi'r strwythur gantri cyfan a throsglwyddo llwythi i'r rheiliau.
Fel arfer uncoes anhyblygac ungoes hyblygi wneud iawn am wyriad trac a lleihau straen.
Wedi'i wneud o ddur cryfder uchel ar gyfer gwydnwch.
1.Mae cludo craen gantri diwydiannol yn y pen draw yn elfen hanfodol sy'n cysylltu'r craen â'r trawst rhedfa neu reilffordd y mae'n teithio arno.
2.Dyma nodweddion a swyddogaethau allweddol y cerbyd terfynol:
Strwythur a Swyddogaeth
Rholeri neu Olwynion: Yn nodweddiadol mae gan y cerbyd terfynol sawl rholer neu olwyn sy'n reidio ar hyd pen y trawst rhedfa neu reilffordd. Mae'r rhain wedi'u cynllunio i leihau ffrithiant a chaniatáu ar gyfer symudiad llyfn y craen.
Bearings ac Echelau: Er mwyn cefnogi'r pwysau a'r symudiad, mae'r rholeri neu'r olwynion wedi'u gosod ar echelau gyda Bearings sy'n sicrhau y gallant gylchdroi'n rhydd heb draul gormodol.
Mecanwaith Cloi: Gall rhai cerbydau terfynol gynnwys mecanweithiau cloi a all ddiogelu'r craen mewn safle sefydlog pan nad yw'n cael ei ddefnyddio neu yn ystod gwaith cynnal a chadw.
Mecanweithiau Addasu: Mae'n bosibl y bydd mecanweithiau addasu i fireinio'r aliniad a sicrhau bod y craen yn symud yn syth ar hyd trawst y rhedfa heb wyro.
3.Mae'r cerbyd terfynol yn hanfodol ar gyfer gweithrediad sefydlog a dibynadwy'r craen nenbont. Mae'n sicrhau y gall y craen symud yn esmwyth ac yn effeithlon ar hyd trawst y rhedfa, gan gyflawni ei swyddogaethau codi a chludo yn fanwl gywir. Mae cynnal a chadw ac archwilio'r cerbyd terfynol yn briodol yn hanfodol i atal materion a allai effeithio ar berfformiad y craen neu arwain at beryglon diogelwch.
4.Mecanwaith Teithio
Yn gyrru'r craen i symud ar hyd y rheiliau daear.
Offer gydamoduron trydan, breciau, a chynulliadau olwyn.
Wedi'i reoli gan yriant amledd amrywiol (VFD) neu gychwyn meddal ar gyfer cyflymiad ac arafiad llyfn.
1.Mae mecanwaith teithio craen craen gantri diwydiannol yn gyfrifol am symud y craen yn llorweddol ar hyd ei drawstiau rhedfa neu reiliau. Mae'r mecanwaith hwn yn caniatáu i'r craen gludo llwythi dros ardal fwy, gan ei gwneud yn hynod ddefnyddiol mewn warysau, iardiau llongau, ac amgylcheddau diwydiannol eraill lle mae angen symud eitemau trwm o gwmpas ehangder eang.
2.Dyma gydrannau a nodweddion allweddol y mecanwaith teithio craen:
Cydrannau'r Mecanwaith Teithio
Unedau Gyrru (Unedau Traction): Mae'r rhain fel arfer yn foduron trydan sy'n darparu'r pŵer i symud y craen. Gall nifer yr unedau gyrru amrywio yn dibynnu ar faint a chynhwysedd y craen; efallai y bydd gan rai craeniau moduron lluosog ar gyfer pob ochr i ddosbarthu'r llwyth.
Blychau gêr: Defnyddir blychau gêr i leihau cyflymder uchel y modur i gyflymder is sy'n addas ar gyfer teithio'r craen. Maent hefyd yn cynyddu'r allbwn torque, sy'n angenrheidiol i symud y craen a'i lwyth.
Olwynion neu Rollers: Mae olwynion neu rholeri mawr yn cael eu gosod ar echelau ac yn cael eu gyrru gan y modur trwy'r blwch gêr. Mae'r olwynion neu'r rholeri hyn yn marchogaeth ar hyd top trawstiau neu reiliau'r rhedfa ac maent yn hanfodol ar gyfer symudiad sefydlog.
3.Y mecanwaith teithio yw un o gydrannau mwyaf hanfodol craen gantri diwydiannol, gan ei fod yn pennu symudedd ac ystod gweithrediad y craen. Mae cynnal a chadw priodol ac archwiliadau rheolaidd yn hanfodol i sicrhau bod y mecanwaith teithio yn gweithredu'n llyfn ac yn ddiogel. Gall unrhyw broblemau gyda'r mecanwaith hwn effeithio'n sylweddol ar berfformiad a diogelwch y craen, gan ei gwneud hi'n hanfodol mynd i'r afael ag unrhyw broblemau yn brydlon.
5.Mecanwaith teithio Troli
1. Mae mecanwaith teithio troli craen gantri diwydiannol yn gyfrifol am symud y teclyn codi neu fecanwaith codi yn llorweddol ar hyd prif drawst neu nenbont y craen. Mae hyn yn caniatáu i'r craen osod y llwyth yn union i'r cyfeiriad traws.
2. Mae'r mecanwaith teithio troli yn cynnwys sawl cydran allweddol:
Cydrannau Mecanwaith Teithio'r Troli
Uned Gyrru: Yn nodweddiadol modur trydan, mae'r uned yrru yn darparu'r pŵer i symud y troli. Mae maint a chynhwysedd y modur yn dibynnu ar gapasiti codi'r craen a chyflymder gofynnol y troli.
Blwch gêr: Mae'r blwch gêr yn lleihau cyflymder uchel yr allbwn modur i gyflymder is sy'n addas ar gyfer teithio'r troli. Mae hefyd yn cynyddu'r trorym, sy'n angenrheidiol i symud y mecanwaith codi ac unrhyw lwyth sydd ynghlwm.
Olwynion neu Rollers: Mae'r troli yn reidio ar olwynion neu rholeri sydd wedi'u gosod ar echelau. Mae'r olwynion neu'r rholeri hyn yn teithio ar hyd y flanges neu'r traciau ar y prif drawst, gan ganiatáu i'r troli symud yn ôl ac ymlaen.
System brêc: Mae system frecio wedi'i hintegreiddio i'r troli i reoli ei symudiad a'i ddal yn ei le pan fo angen. Gall hwn fod yn frêc mecanyddol, yn brêc electrofecanyddol, neu'n system frecio ddeinamig.
3. Mae'r mecanwaith teithio troli yn hanfodol ar gyfer lleoli'r llwyth yn union i'r cyfeiriad traws. Mae'n caniatáu i'r craen osod llwythi'n gywir ar wahanol bwyntiau ar hyd y gantri. Mae cynnal a chadw priodol ac archwiliadau rheolaidd yn hanfodol i sicrhau bod y mecanwaith troli yn gweithredu'n esmwyth ac yn ddiogel. Gall unrhyw broblemau gyda'r mecanwaith hwn effeithio'n sylweddol ar effeithlonrwydd gweithredol a diogelwch y craen, gan ei gwneud hi'n hanfodol mynd i'r afael ag unrhyw broblemau yn brydlon.
Olwyn 6.Crane
1.Mae olwyn craen craen gantri diwydiannol yn elfen hanfodol sy'n caniatáu i'r craen symud ar hyd ei drawstiau rhedfa neu reiliau. Mae'r olwynion hyn wedi'u cynllunio i gynnal pwysau'r craen, ei lwyth, ac unrhyw rymoedd deinamig ychwanegol a gynhyrchir yn ystod y llawdriniaeth.
2.Dyma nodweddion a swyddogaethau allweddol olwynion craen:
Nodweddion Olwynion Crane
Deunydd: Fel arfer mae olwynion craen yn cael eu gwneud o ddeunyddiau cryfder uchel fel dur neu haearn bwrw i sicrhau eu bod yn gallu gwrthsefyll y llwythi trwm a'r pwysau sy'n gysylltiedig â gweithrediadau codi.
Maint a Chyfluniad: Mae maint yr olwynion yn amrywio yn dibynnu ar gynhwysedd a dyluniad y craen. Gallant fod yn fwy ar gyfer craeniau trymach i ddosbarthu'r llwyth yn fwy cyfartal. Gall nifer yr olwynion fesul echel a nifer yr echelau fesul craen amrywio hefyd yn seiliedig ar ofynion dylunio.
Mae olwynion 3.crane yn chwarae rhan hanfodol yn symudedd a sefydlogrwydd craeniau gantri diwydiannol. Maent yn gyfrifol am drosglwyddo pwysau'r craen a'i lwyth i'r trawstiau rhedfa neu'r rheiliau tra'n caniatáu teithio llyfn. Mae gwydnwch ac effeithlonrwydd symudiad y craen yn dibynnu i raddau helaeth ar ansawdd a chyflwr yr olwynion hyn.
4.Mae cynnal a chadw olwynion craen yn briodol, gan gynnwys archwiliadau rheolaidd ac ailosod cydrannau treuliedig yn amserol, yn hanfodol ar gyfer gweithrediad diogel a dibynadwy'r craen. Gall esgeuluso cynnal a chadw olwynion arwain at fwy o amser segur, llai o effeithlonrwydd, a pheryglon diogelwch posibl.
 |
 |
 |
Hook 7.Crane
1.Mae bachyn craen craen gantri diwydiannol yn elfen hanfodol sy'n caniatáu i'r craen godi a symud llwythi amrywiol. Y bachyn yw'r pwynt cyswllt rhwng mecanwaith codi'r craen a'r llwyth, gan ei wneud yn rhyngwyneb hanfodol ar gyfer gweithrediadau diogel ac effeithlon.
2.Dyma nodweddion a swyddogaethau allweddol bachau craen:
Nodweddion Bachau Crane
Deunydd: Mae bachau craen fel arfer yn cael eu gwneud o ddur cryfder uchel neu ddur aloi i sicrhau eu bod yn gallu gwrthsefyll y llwythi trwm sy'n gysylltiedig â gweithrediadau codi. Dewisir y deunydd oherwydd ei wydnwch a'i wrthwynebiad i draul
Dyluniad: Mae dyluniad y bachyn yn cynnwys agoriad ar y brig lle mae'n glynu wrth y rhaff codi, y gadwyn, neu ddyfais codi arall. Mae gan ran waelod y bachyn siâp crwm sy'n ei alluogi i ymgysylltu'n ddiogel â phwyntiau codi ar y llwyth.
Clicied Diogelwch: Mae gan lawer o fachau glicied diogelwch neu fecanwaith cloi i atal y llwyth rhag llithro i ffwrdd yn ddamweiniol. Rhaid agor y glicied hwn â llaw i ryddhau'r llwyth yn y lleoliad dymunol.
Graddfeydd Llwyth: Mae pob bachyn wedi'i raddio ar gyfer llwythi uchaf penodol, ac mae'n hanfodol defnyddio bachau sy'n cael eu graddio ar gyfer y llwythi bwriedig i sicrhau diogelwch a chydymffurfio â rheoliadau.
 |
 |
 |
Modur
Mae modur craen gantri diwydiannol yn elfen hanfodol sy'n darparu'r pŵer angenrheidiol ar gyfer codi a symud llwythi. Mae moduron mewn craeniau nenbont yn drydanol fel arfer a gellir eu categoreiddio yn ddau brif fath yn seiliedig ar eu swyddogaeth: y modur codi a'r modur teithio (neu groesi).
Mae'r modur codi yn gyfrifol am godi a gostwng y bachyn neu'r cydio sy'n ymgysylltu â'r llwyth. Prif swyddogaeth y modur hwn yw rheoli symudiad fertigol mecanwaith llwytho'r craen.
Moduron craen yw pwerdy craeniau nenbont diwydiannol, gan ddarparu'r ynni sydd ei angen ar gyfer gweithrediadau codi a symud. Mae perfformiad, dibynadwyedd a diogelwch y craen yn dibynnu'n fawr ar effeithlonrwydd a gwydnwch y moduron. Mae dewis, cynnal a chadw ac archwiliadau rheolaidd o'r moduron hyn yn hanfodol ar gyfer sicrhau bod y craen yn gweithredu'n llyfn ac yn ddiogel. Gall unrhyw broblemau gyda'r moduron arwain at aneffeithlonrwydd gweithredol, mwy o amser segur, a risgiau diogelwch posibl, gan wneud sylw prydlon i broblemau modur yn hanfodol.
.
System larwm sain a golau a switsh terfyn
Mae gan graeniau nenbont 1.Industrial system larwm sain a golau a switshis terfyn i wella diogelwch ac effeithlonrwydd gweithredol. Mae'r cydrannau hyn yn chwarae rhan hanfodol wrth atal damweiniau a sicrhau bod y craen yn gweithredu o fewn ei baramedrau dynodedig.
2.Sound a System Larwm Ysgafn
Mae'r system larwm sain a golau wedi'i chynllunio i rybuddio personél yng nghyffiniau'r craen am ei statws gweithredol. Mae'r system hon yn arbennig o bwysig mewn amgylcheddau lle mae'r craen yn gweithredu'n agos at weithwyr neu lle mae gwelededd yn gyfyngedig.
Switsys 3.Limit
Dyfeisiau electronig yw switshis terfyn sy'n gwasanaethu fel nodweddion diogelwch hanfodol ar graeniau nenbont diwydiannol. Maent yn canfod lleoliad y craen neu ei gydrannau ac yn torri pŵer i ffwrdd pan fydd y craen yn cyrraedd ei derfynau gweithredol, gan atal damweiniau a difrod posibl.
4.Mae'r system larwm sain a golau a switshis terfyn yn rhan annatod o weithrediad diogel craeniau nenbont diwydiannol. Mae'r system larwm yn sicrhau bod personél yn ymwybodol o symudiadau a statws gweithredol y craen, gan leihau'r risg o wrthdrawiadau neu beryglon eraill. Mae switshis terfyn, ar y llaw arall, yn awtomeiddio diogelwch trwy atal y craen yn gorfforol rhag gweithredu y tu hwnt i'w derfynau dylunio. Gyda'i gilydd, mae'r systemau hyn yn cyfrannu at weithle mwy diogel ac yn amddiffyn yr offer craen a'r personél sy'n gweithio o'i gwmpas. Mae cynnal a chadw priodol a phrofi'r systemau hyn yn rheolaidd yn hanfodol i sicrhau eu bod yn gweithredu'n ddibynadwy ac yn effeithiol.
Dyfeisiau 10.Diogelwch
Dyfeisiau Diogelu Gorlwytho
Mae dyfeisiau amddiffyn gorlwytho wedi'u cynllunio i atal y craen rhag gweithredu y tu hwnt i'w derfynau llwyth gwaith diogel. Mae'r dyfeisiau hyn yn monitro'r llwyth sy'n cael ei godi a byddant naill ai'n anfon rhybudd neu'n cau'r craen os yw'r llwyth yn fwy na'r terfyn penodedig. Mae hyn yn hanfodol ar gyfer atal difrod strwythurol i'r craen ac osgoi damweiniau a all ddigwydd oherwydd gorlwytho.
Switsys Terfyn
Fel y soniwyd yn gynharach, mae switshis terfyn yn atal y craen yn awtomatig pan fydd yn agosáu at ddiwedd ei ystod teithio neu pan fydd unrhyw un o'i gydrannau'n cyrraedd eu terfynau gweithredol. Mae'r switshis hyn yn hanfodol ar gyfer atal y craen rhag mynd y tu hwnt i'w ffiniau ffisegol, a allai arwain at ddifrod i'r strwythur neu wrthdrawiad â rhwystrau.
Anti{0}}Dyfeisiau Collison
Mae dyfeisiau atal gwrthdrawiadau yn arbennig o bwysig mewn amgylcheddau lle mae craeniau lluosog yn gweithredu'n agos neu lle mae traffig daear sylweddol. Mae'r dyfeisiau hyn yn defnyddio synwyryddion, camerâu, neu dechnolegau eraill i ganfod presenoldeb gwrthrychau eraill yn llwybr y craen a naill ai rhybuddio'r gweithredwr neu atal symudiad y craen yn awtomatig i atal gwrthdrawiad.
Botymau Stopio Argyfwng
Mae botymau stopio brys yn reolaethau a weithredir â llaw sy'n caniatáu i weithredwr y craen neu unrhyw bersonél awdurdodedig atal yr holl weithrediadau craen ar unwaith rhag ofn y bydd argyfwng. Mae'r botymau hyn wedi'u gosod yn strategol o fewn cyrraedd hawdd i'r gweithredwr ac maent yn aml yn goch ac yn weladwy iawn.
Systemau Brake
Mae systemau brêc ar graeniau nenbont diwydiannol wedi'u cynllunio i ddal y llwyth yn ddiogel yn ei le pan nad yw'n symud ac i ddarparu atal dan reolaeth yn ystod gweithrediadau. Gall y breciau hyn fod yn fecanyddol, yn drydanol, neu'n gyfuniad o'r ddau, ac maent yn hanfodol ar gyfer atal symudiadau llwyth annisgwyl a allai arwain at ddamweiniau.
Dangosyddion Lefel
Defnyddir dangosyddion lefelrwydd i sicrhau bod y craen yn wastad yn ystod y llawdriniaeth, yn enwedig wrth godi llwythi manwl gywir neu ysgafn. Gall codi anwastad achosi i lwythi symud, a allai arwain at golli rheolaeth a damweiniau. Mae'r dangosyddion hyn yn helpu gweithredwyr i gynnal cydbwysedd a sefydlogrwydd y craen.
Dangosyddion Llwyth Gwaith Diogel
Mae dangosyddion llwyth gwaith diogel yn nodi'n glir uchafswm y gallu llwyth diogel ar gyfer y craen. Mae'r wybodaeth hon yn hanfodol i weithredwyr sicrhau nad yw'r craen yn cael ei orlwytho a'i fod yn gweithredu o fewn ei fanylebau dylunio.
Modd 11.Control
Rheolaeth 1.Manual
Ymyrraeth Uniongyrchol: Mae gweithredwr y craen yn rheoli symudiadau codi a theithio'r craen yn uniongyrchol gan ddefnyddio olwynion llaw, liferi neu fotymau gwthio. Mae'r modd hwn yn gofyn am weithredwyr medrus sy'n gallu cydamseru'r symudiadau â llaw i gyflawni lleoliad dymunol y llwyth.
Mecanweithiau Syml: Yn gyffredinol, mae systemau rheoli â llaw yn symlach o ran dyluniad a gallant fod yn llai agored i fethiannau cymhleth.
Cywirdeb Cyfyngedig: Mae manwl gywirdeb symudiadau'r craen yn gyfyngedig i sgil a phrofiad y gweithredwr.
2.Semi-Rheolaeth Awtomatig
Gweithrediad â Chymorth: Mae gweithredwr y craen yn defnyddio dyfeisiau rheoli fel ffyn rheoli neu switshis padlo i reoli'r craen, ond mae'r system yn cynnwys nodweddion awtomataidd sy'n helpu i reoli cyflymder a chydamseru.
Gwell Diogelwch: Mae systemau lled-awtomatig yn aml yn cynnwys nodweddion diogelwch fel arosfannau awtomatig ar derfynau llwyth neu derfynau teithio.
Gwell Effeithlonrwydd: Gall y systemau hyn wella effeithlonrwydd gweithredol trwy leihau'r angen am weithredwyr medrus iawn.
Rheolaeth Awtomatig 3.Fully
Rheolydd Rhesymeg Rhaglenadwy (PLC): Mae gweithrediadau'r craen yn cael eu llywodraethu gan CDP, y gellir ei raglennu i gyflawni dilyniannau penodol o weithrediadau yn awtomatig.
Rheolaeth Cywir: Mae systemau cwbl awtomatig yn cynnig rheolaeth fanwl gywir dros symudiadau'r craen, gan ganiatáu i symudiadau cymhleth gael eu gweithredu'n gyson.
Llai o Gwallau Dynol: Mae systemau awtomataidd yn lleihau'r posibilrwydd o gamgymeriadau dynol, gan wella diogelwch a dibynadwyedd.
Gweithrediad o Bell: Mewn rhai achosion, gellir gweithredu craeniau cwbl awtomatig o bell, gan symud y gweithredwr o amgylcheddau a allai fod yn beryglus.
Rheoli 4.Radio
Gweithrediad Di-wifr: Mae gweithredwr y craen yn defnyddio trosglwyddyddion radio i reoli'r craen o bellter, a all fod yn arbennig o ddefnyddiol mewn amgylcheddau lle mae cyswllt gweledol â'r craen yn gyfyngedig.
Hyblygrwydd cynyddol: Mae rheolaeth radio yn caniatáu i weithredwyr symud yn rhydd o amgylch yr ardal waith tra'n cynnal rheolaeth ar y craen.
Ystyriaethau Diogelwch: Rhaid bod mesurau rheoli amlder a diogelwch priodol ar waith i atal ymyrraeth neu weithrediad anawdurdodedig y craen.
Rheoli 5.Computer
Systemau Uwch: Gall rhai craeniau nenbont ddefnyddio systemau cyfrifiadurol sy'n integreiddio nodweddion uwch megis golwg peiriant, deallusrwydd artiffisial, a dadansoddi data i wneud y gorau o weithrediadau.
Casglu Data: Gall craeniau a reolir gan gyfrifiadur gasglu data gweithredol, y gellir ei ddefnyddio ar gyfer cynllunio cynnal a chadw ac optimeiddio gweithredol.
Opsiynau Rhyngwyneb: Gall gweithredwyr ryngweithio â'r craen trwy sgriniau cyffwrdd neu ryngwynebau datblygedig eraill, gan ddarparu adborth manwl a dewisiadau rheoli.
12.Sketch
Prif dechnegol
Manteision
Mae'rcraen gantri trawst dwbl cantiliferyn cynnig llawer o fanteision strwythurol a gweithredol, gan ei wneud yn ddewis delfrydol ar gyfer cymwysiadau codi trwm a mawr yn yr awyr agored. Isod mae ei brif fanteision:
1. Ystod Gwaith Estynedig
Mae'rbreichiau cantilifercaniatáu i'r craen godi a thrin deunyddiauy tu hwnt i'r rhychwant rheilffordd, sy'n ddefnyddiol iawn ar gyfer llwytho a dadlwythotryciau, trenau, neu longauwedi'i leoli y tu allan i'r brif redfa.
Yn gwella'r defnydd o weithle a hyblygrwydd gweithredol.
2. Gallu a Sefydlogrwydd Codi Uchel
Mae'rstrwythur trawst dwblyn darparu anhyblygedd rhagorol, gan ganiatáu ar gyfer-capasiti cario llwyth uchelaperfformiad codi sefydlog.
Yn addas ar gyfergweithrediadau -trwm a -rhychwant mawr.
3. Dyluniad Cantilever Hyblyg
Gellir ei ddylunio gydasengl-ochrneudwyochrog -cantilifer yn seiliedig ar gynllun y safle ac amodau gwaith.
Yn cynnig mwy o hyblygrwydd i amgylcheddau gwaith amrywiol.
4. Gweithrediad Llyfn a Chywir
Offer gydagyriannau amledd amrywiol (VFDs)neusystemau cychwyn meddal, gan sicrhau cyflymiad llyfn, arafiad, a lleoli cywir.
Yn lleihau swing llwyth ac yn gwella diogelwch gweithredol.
5. Gwynt Cryf a Gwrthwynebiad Tywydd
Mae'r strwythur dur cadarn a'r dyfeisiau cloi gwrth-wynt yn ei gwneud yn ddelfrydol ar gyfergweithrediadau awyr agoredmegis mewn porthladdoedd, iardiau llongau, ac iardiau storio.
Yn perfformio'n ddibynadwy mewn amodau amgylcheddol amrywiol.
6. Effeithlonrwydd a Chynhyrchiant Uchel
Yn caniatáugweithrediadau codi a theithio ar yr un pryd, gwella effeithlonrwydd trin deunydd.
Mae'r cantilifer estynedig yn cynyddu'r ardal waith effeithiol, gan leihau'r amser ail-leoli.
7. Cynnal a Chadw Hawdd a Bywyd Gwasanaeth Hir
Mae cydrannau modiwlaidd wedi'u cynllunio i'w harchwilio a'u disodli'n hawdd.
Mae -deunyddiau o ansawdd uchel a gweithgynhyrchu manwl gywir yn sicrhau gwydnwch hirdymor a chostau cynnal a chadw is.
8. Dewisiadau Rheoli Lluosog
Gellir ei weithredu drwycaban, tlws crog, neu teclyn rheoli o bell di-wifr, gan gynnig hyblygrwydd a diogelwch ar gyfer gwahanol sefyllfaoedd gwaith.
9. Ffurfweddu Customizable
Gall rhychwant craen, uchder codi, cynhwysedd llwyth, a hyd cantilifer i gyd fod-cynllunio personoli fodloni gofynion a cheisiadau safle penodol.
Cais:
Mae'rcraen gantri trawst dwbl cantiliferyn cael ei ddefnyddio'n eang mewn diwydiannau sy'n gofyn-codi dyletswydd trwm, ystodau gweithio mawr, agweithrediadau awyr agored. Mae ei gryfder strwythurol a'i freichiau cantilifer estynedig yn ei gwneud yn ddelfrydol ar gyfer amrywiol amgylcheddau trin cymhleth.
1. Porthladdoedd a Ierdydd Llongau
Defnyddir ar gyferllwytho a dadlwytho cynwysyddion, platiau dur, acydrannau llong.
Mae'r dyluniad cantilifer yn galluogi gweithrediadauy tu hwnt i'r rhychwant rheilffordd, gan ganiatáu i ddeunyddiau gael eu trosglwyddo'n uniongyrchol i longau neu dryciau.
2. Planhigion Ffabrigo a Gweithgynhyrchu Dur
Yn addas ar gyfertrin strwythurau dur mawr, trawstiau, a chydrannauystod cynhyrchu a chydosod.
Yn sicrhau bod deunydd yn cael ei drosglwyddo'n effeithlon rhwng gweithdai ac iardiau storio.
3. Safleoedd Adeiladu
Defnyddir ar gyfercodi cydrannau concrit rhag-gastiedig, adrannau dur, a deunyddiau adeiladu trwm.
Mae'r fraich estynedig yn helpu i gwmpasu ardaloedd gwaith ehangach heb ailosod y craen.
4. Iardiau Cludo Nwyddau Rheilffordd
Delfrydol ar gyferllwytho a dadlwytho nwyddau trwm a chynwysyddiono reilffyrdd.
Mae'r cantilifer yn caniatáu mynediad hawdd i ddwy ochr y trac rheilffordd.
5. Ierdydd Storio Agored a Chanolfannau Logisteg
Defnyddir yn gyffredin ar gyferpentyrru, trefnu a throsglwyddo deunyddiaumewn mannau awyr agored mawr.
Yn darparu triniaeth hyblyg ac effeithlon hyd yn oed mewn cynlluniau anwastad neu orlawn.
6. Diwydiannau Pŵer Gwynt ac Offer Trwm
Defnyddir ar gyfercydosod a chludo cydrannau tyrbinau mawr, peiriannau, neu rannau offer.
Mae'r gallu codi uchel a'r cyrhaeddiad estynedig yn gwella effeithlonrwydd trin.
7. Mwyngloddio a Gweithrediadau Metelegol
Yn cynorthwyo ynsymud mwynau trwm, mowldiau castio, ac offer mawrmewn cyfleusterau mwyngloddio neu brosesu metel.
Wedi'i adeiladu i wrthsefyll amgylcheddau llym a gweithrediad parhaus.
I grynhoi, mae'rcraen gantri trawst dwbl cantilifercyfunoperfformiad codi uchel, cwmpas gweithredu eang, aaddasrwydd cryf, gan ei wneud yn arf anhepgor ar gyfer gweithrediadau-diwydiant trwm a logisteg modern.
Craencynhyrchu gweithdrefn
1. Dylunio a Pheirianneg
Peirianneg Fanwl: Datblygu lluniadau a manylebau peirianneg manwl, gan gynnwys y prif drawst, teclyn codi, troli, cerbydau pen, a chydrannau eraill.
Efelychu a Modelu: Defnyddio -dylunio gyda chymorth cyfrifiadur (CAD) ac offer efelychu i fodelu perfformiad y craen a gwneud y gorau o'i ddyluniad.
2. Dewis Deunydd
Manylebau Deunydd: Dewiswch ddeunyddiau o ansawdd uchel sy'n bodloni'r gofynion ar gyfer cryfder, gwydnwch a gwrthsefyll gwres. Mae deunyddiau cyffredin yn cynnwys dur cryfder uchel, aloion a haenau arbenigol.
Caffael: Dod o hyd i ddeunyddiau gan gyflenwyr cymeradwy, gan sicrhau eu bod yn bodloni'r safonau ansawdd ac ardystio angenrheidiol.
3. Ffabrigo Cydran
Torri a Siapio: Torri a siapio deunyddiau crai yn gydrannau gofynnol, megis trawstiau, colofnau a bracedi. Gall hyn gynnwys prosesau fel torri plasma, torri laser, a pheiriannu. Weldio a Chynulliad: Weld cydrannau gyda'i gilydd i ffurfio elfennau strwythurol y craen. Mae hyn yn cynnwys weldio'r prif drawst, cerbydau pen, a rhannau eraill sy'n cario llwyth.
4. Cymanfa
Is-Cynulliad: Cydosod cydrannau unigol, megis y system codi, troli, a cherbydau pen, yn is-gosodiadau. Mae hyn yn cynnwys gosod rhannau at ei gilydd a sicrhau aliniad priodol. Prif Gynulliad: Cyfuno is-gynulliadau i adeiladu strwythur cyflawn y craen. Mae hyn yn cynnwys gosod y teclyn codi a'r troli ar y prif drawst, cysylltu'r cerbydau pen, a gosod y systemau rheoli.
5. Integreiddio Systemau
Systemau Trydanol: Gosod cydrannau trydanol, gan gynnwys moduron, paneli rheoli, gwifrau a synwyryddion. Sicrhewch fod systemau trydanol y craen wedi'u hintegreiddio a'u profi'n gywir.
Systemau Rheoli: Gweithredu a ffurfweddu systemau rheoli, megis rheolwyr rhesymeg rhaglenadwy (PLCs), teclynnau rheoli o bell, a dyfeisiau diogelwch. Gwirio bod y systemau rheoli yn gweithio'n gywir a'u bod wedi'u graddnodi.
6. Profi a Sicrhau Ansawdd
Profion cyn-Gweithredol: Cynnal profion cyn-weithredol i wirio ymarferoldeb y craen, gan gynnwys profi llwyth, profi gweithredol y mecanweithiau codi a theithio, a gwiriadau system reoli.
Profi Diogelwch: Gwiriwch fod nodweddion diogelwch, megis switshis terfyn, larymau, ac arosfannau brys, yn gweithio'n gywir ac yn bodloni safonau diogelwch.
Arolygiad: Perfformio arolygiad manwl o strwythur a chydrannau'r craen i sicrhau cydymffurfiaeth â manylebau dylunio a safonau ansawdd.
7. Addasiadau Terfynol a Chalibradu
Cywir -Tiwnio: Gwnewch unrhyw addasiadau angenrheidiol i wneud y gorau o berfformiad y craen a sicrhau gweithrediad llyfn. Gall hyn gynnwys calibro synwyryddion, addasu rheolyddion, a mân-tiwnio'r system codi.
Dogfennaeth: Paratoi ac adolygu dogfennaeth, gan gynnwys llawlyfrau gweithredu, canllawiau cynnal a chadw, a chyfarwyddiadau diogelwch.
8. Cyflwyno a Gosod
Cludiant: Trefnwch i gludo'r craen i'r safle gosod, gan sicrhau ei fod yn cael ei drin a'i gludo'n ddiogel i atal difrod.
Gosod: Goruchwylio gosod y craen yng nghyfleuster y cwsmer, gan gynnwys cydosod, aliniad, a chysylltiad â ffynonellau pŵer a systemau rheoli.
Hyfforddiant: Darparu hyfforddiant i weithredwyr a phersonél cynnal a chadw i sicrhau eu bod yn gyfarwydd â gweithdrefnau gweithredu a diogelwch y craen.
9. Comisiynu a Throsglwyddo
Comisiynu: Cynnal profion comisiynu terfynol i wirio bod y craen yn gweithredu'n gywir o dan amodau'r byd go iawn ac yn bodloni manylebau perfformiad.
Trosglwyddo: Trosglwyddwch y craen yn swyddogol i'r cwsmer, gan ddarparu'r holl ddogfennaeth angenrheidiol, gan gynnwys tystysgrifau cydymffurfio, gwybodaeth warant, ac amserlenni cynnal a chadw.
Golygfa gweithdy
Archwiliad Deunydd
Arolygiad Ansawdd: Cynhelir arolygiad ansawdd llym ar y deunyddiau crai a brynwyd i sicrhau eu bod yn bodloni'r gofynion dylunio a safonau cenedlaethol.
Storio Deunydd: Mae deunyddiau cymwys yn cael eu storio yn ôl dosbarthiad i atal cyrydiad neu ddifrod.
Torri a Ffurfio
Torri Dur: Defnyddiwch dorri plasma, torri laser neu dorri fflam a thechnolegau eraill i dorri'r dur yn ôl maint y llun dylunio.
Ffurfio Prosesu: Ffurfiwch y plât dur trwy blygu, rholio, weldio a phrosesau eraill i gynhyrchu'r prif drawst, trawst diwedd a rhannau strwythurol eraill.
Weldio
Weldio Cydran: Mae'r rhannau dur wedi'u torri a'u ffurfio yn cael eu weldio i'r prif strwythurau fel y prif drawst, y trawst diwedd a'r troli. Mae angen rheoli'r broses weldio yn llym i sicrhau cryfder strwythurol ac ansawdd weldio.
Archwiliad Weld: Defnyddiwch dechnoleg profi nad yw'n ddinistriol (fel profion ultrasonic, profion radiograffig) i archwilio'r welds i sicrhau nad oes unrhyw graciau neu ddiffygion eraill.
Peiriannu
Peiriannu manwl: Perfformir peiriannu manwl ar gydrannau allweddol y craen, megis setiau olwyn, seddi dwyn, pwlïau, ac ati, i sicrhau eu cywirdeb dimensiwn ac ansawdd yr wyneb.
Cynulliad y peiriant cyfan
Cynulliad cyffredinol: Ar sail y cyn-gynulliad, cynhelir cynulliad cyffredinol y craen, gan gynnwys gosod y prif drawst, trawst diwedd, mecanwaith codi, mecanwaith cerdded, ac ati yn derfynol.
Comisiynu a phrofi
O dan amodau deinamig, profir perfformiad gweithredu'r craen, gan gynnwys profi swyddogaethau codi, cerdded, llywio a swyddogaethau eraill. Mae maint cyffredinol y craen bont wedi'i ymgynnull yn cael ei wirio i sicrhau bod pob dimensiwn yn bodloni'r gofynion dylunio.
Chwistrellu a thrin-cyrydiad
Triniaeth arwyneb Tynnu rhwd: Tynnu rhwd ar wyneb y craen, mae dulliau cyffredin yn cynnwys sgwrio â thywod, piclo, ac ati. Chwistrellu preimio: Chwistrellu paent preimio gwrth-cyrydu ar yr wyneb sydd wedi'i drin i atal ocsidiad metel a chorydiad. Chwistrellu Topcoat Chwistrellu lliw: Chwistrellwch topcoat yn unol â gofynion y cwsmer neu safonau'r diwydiant i roi effaith amddiffynnol ac addurniadol i'r craen. Marcio: Ar ôl chwistrellu, marciwch wybodaeth adnabod y craen yn unol â'r manylebau, megis model, llwyth graddedig, ac ati.
Ffatri a gosod
Pecynnu a chludiant
Diogelu deunydd pacio: Pecynnu cydrannau allweddol y craen yn ddiogel i atal difrod wrth ei gludo. Trefniant cludiant: Yn ôl maint yr offer a'r amodau cludo, dewiswch ddull cludo addas i gludo'r craen i safle'r cwsmer.
Derbyn a danfon
Derbyn cwsmeriaid
Derbyn ar y safle: Mae'r cwsmer yn derbyn y craen ar y safle yn unol â gofynion y contract a'r manylebau technegol i wirio perfformiad ac ansawdd yr offer.
Cywiro problemau: Os canfyddir unrhyw broblemau, mae angen i'r gwneuthurwr eu cywiro mewn pryd i sicrhau bod yr offer yn bodloni gofynion y cwsmer yn llawn. Cyflwyno a defnyddio Hyfforddiant gweithredu: Mae'r gwneuthurwr fel arfer yn hyfforddi gweithredwyr y cwsmer i sicrhau y gallant weithredu'r craen yn gywir ac yn ddiogel.
Tagiau poblogaidd: craen gantri trawst cantilever dwbl, Tsieina cantilifer trawst dwbl gantri craen gweithgynhyrchwyr, cyflenwyr, ffatri
Fe allech Chi Hoffi Hefyd
Anfon ymchwiliad
